SANY SY700C SY700C2I2K EXCAVATOR parts catalog 34

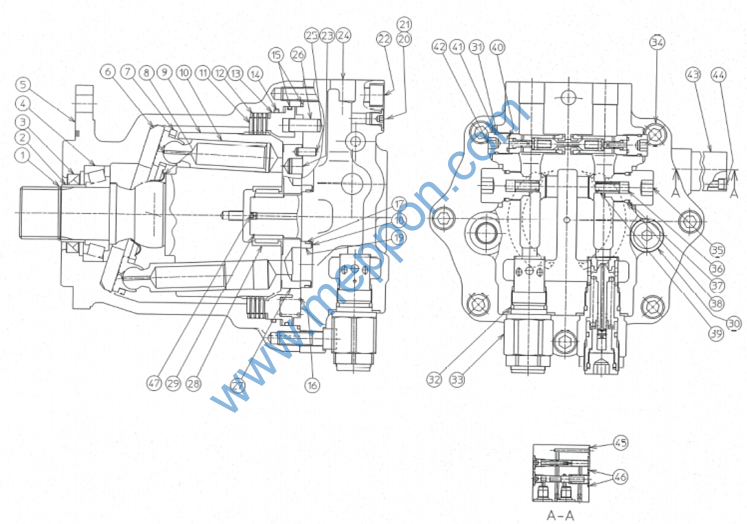

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-307-21 |
21 |
60319180 |
2 |
O型圈 |
O-Ring |
2-307-22 |
22 |
60334298 |
1 |
内六角螺钉 |
Bolt |
2-307-23 |
23 |
60334299 |
2 |
柱塞 |
Piston |
2-307-24 |
24 |
60334300 |
1 |
盖板 |
Cover |
2-307-25 |
25 |
60334301 |
2 |
销 |
Pin |
2-307-26 |
26 |
60332559 |
1 |
销 |
Pin |
2-307-27 |
27 |
60334302 |
1 |
板 |
Plate |
2-307-28 |
28 |
60334303 |
1 |
轴承 |
Bearing |
2-307-29 |
29 |
60334304 |
1 |
挡圈 |
Snap ring |
2-307-30 |
30 |
60334305 |
1 |
堵头 |
Cap |
2-307-31 |
31 |
60319168 |
2 |
O型圈 |
O-Ring |
2-307-32 |
32 |
60319170 |
2 |
O型圈 |
O-Ring |
2-307-33 |
33 |
60334306 |
2 |
溢流阀总成 |
Relief assy |
2-307-34 |
34 |
60334307 |
7 |
内六角螺钉 |
Bolt |
2-307-35 |
35 |
60334308 |
2 |
堵头 |
Cap |
2-307-36 |
36 |
60334309 |
2 |
弹簧 |
Spring |
2-307-37 |
37 |
60334310 |
2 |
挡圈 |
Back-up ring |
2-307-38 |
38 |
60334311 |
2 |
O型圈 |
O-ring |
2-307-39 |
39 |
60334312 |
2 |
阀芯 |
Check |
2-307-40 |
40 |
60334313 |
2 |
O型圈 |
O-ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-309-41 |
41 |
60334314 |
2 |
挡圈 |
Back-up ring |
2-309-42 |
42 |
60334315 |
2 |
防反转阀 |
By-pass valve assy |
2-309-43 |
43 |
60334316 |
1 |
制动延时阀 |
Time delay valve |
2-309-44 |
44 |
60334317 |
3 |
内六角螺钉 |
Bolt |
2-309-45 |
45 |
60334318 |
1 |
O型圈 |
O-ring |
2-309-46 |
46 |
60334319 |
2 |
O型圈 |
O-ring |
2-309-47 |
47 |
60334320 |
1 |
堵头 |
Cap |

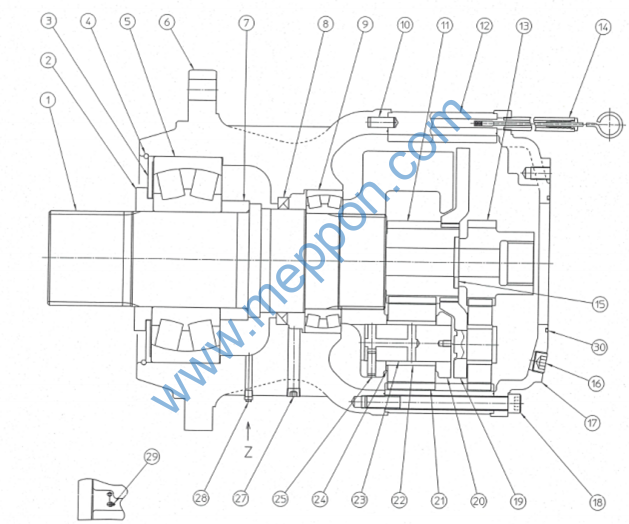

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-311-1 |
1 |
60332550 |
1 |
轴 |
Shaft |
2-311-2 |
2 |
60332551 |
1 |
挡块 |
Collar |
2-311-3 |
3 |
60332552 |
1 |
盖板 |
Plate |
2-311-4 |
4 |
60332553 |
1 |
挡圈 |
Snap ring |
2-311-5 |
5 |
60332554 |
1 |
轴承 |
Bearing |
2-311-6 |
6 |
60332555 |
1 |
壳体 |
Gear case |
2-311-7 |
7 |
60332556 |
1 |
挡块 |
Collar |
2-311-8 |
8 |
60332557 |
1 |
油封 |
Oil seal |
2-311-9 |
9 |
60332558 |
1 |
轴承 |
Bearing |
2-311-10 |
10 |
60332559 |
4 |
销 |
Pin |
2-311-11 |
11 |
60332560 |
1 |
齿轮 |
Gear |
2-311-12 |
12 |
60332561 |
1 |
齿圈 |
Ring gear |
2-311-13 |
13 |
60332562 |
1 |
太阳轮 |
Sun gear |
2-311-14 |
14 |
60332563 |
1 |
油标尺 |
Level gauge assy |
2-311-15 |
15 |
60332564 |
1 |
止推板 |
Thrust plate |
2-311-16 |
16 |
60332565 |
2 |
堵头 |
Plug |
2-311-17 |
17 |
60332566 |
1 |
盖板 |
Cover |
2-311-18 |
18 |
60332567 |
16 |
内六角螺钉 |
Bolt |
2-311-19 |
19 |
60332568 |
1 |
行星架 |
Holder assy |
2-311-20 |
20 |
60332569 |
1 |
行星架 |
Holder |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-313-21 |
21 |
60332570 |
4 |
齿轮 |
Gear |
2-313-22 |
22 |
60332571 |
4 |
衬套 |
Bush |
2-313-23 |
23 |
60332572 |
4 |
轴 |
Shaft |
2-313-24 |
24 |
60332573 |
4 |
止推板 |
Thrust plate |
2-313-25 |
25 |
60332574 |
4 |
销 |
Pin |
2-313-27 |
27 |
60332575 |
1 |
堵头 |
Plug |
2-313-28 |
28 |
60332576 |
1 |
放油阀 |
Relife nipple |
2-313-29 |
29 |
60332577 |
1 |
黄油加注阀 |
Grease nipple |
2-313-30 |
30 |
60332578 |
1 |
O型圈 |
O-ring |

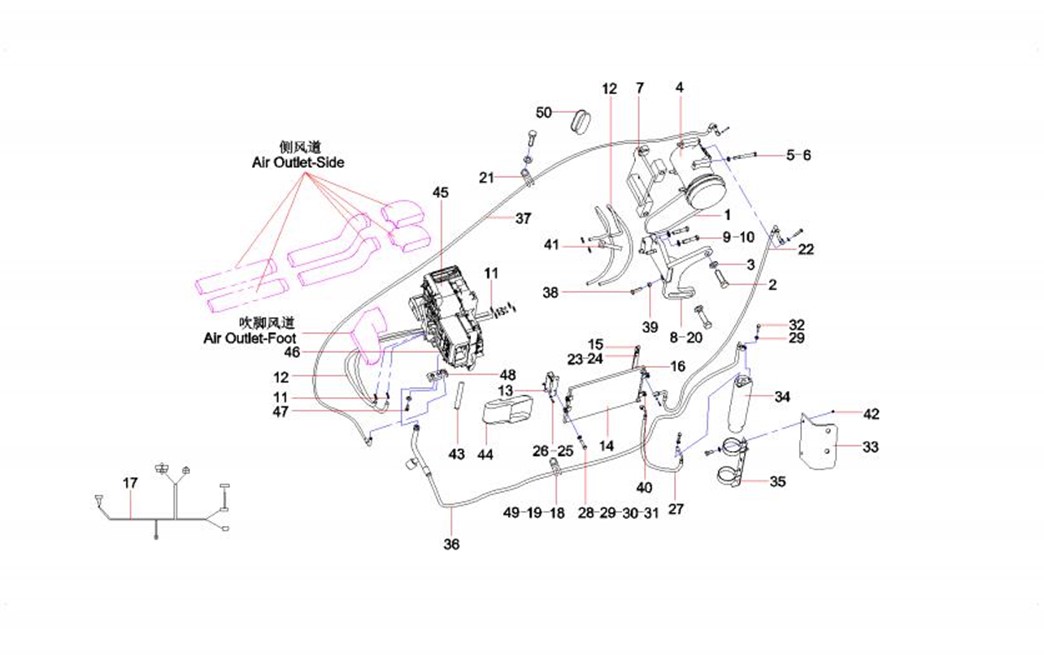

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-315-1 |
1 |
B230106000058 |
1 |
V带 |
V-belt |
2-315-2 |
2 |
A210111000208 |
2 |
螺栓 |
Bolt |
2-315-3 |
3 |
A210444000001 |
2 |
垫圈 |
Washer 14(GB1230) |
2-315-4 |
4 |
B220203000007 |
1 |
压缩机 |
Compressor |
2-315-5 |
5 |
A210108000097 |
4 |
螺栓 |
Bolt M8×80GB5782 |
2-315-6 |
6 |
A210405000007 |
19 |
垫圈 |
Washer |
2-315-7 |
7 |
10143993 |
1 |
调整板 |
Plate, adjusting |
2-315-8 |
8 |
10249036 |
1 |
固定支架 |
Bracket |
2-315-9 |
9 |
A210111000205 |
3 |
螺栓M14×30GB5783 10.9级 |
Bolt M14×30GB5783 10.9 |
2-315-10 |
10 |
A210401000003 |
3 |
垫圈 |
Washer |
2-315-11 |
11 |
60134354 |
4 |
喉箍 |
Hoop |
2-315-12 |
12 |
11445951 |
2 |
蒸汽胶管 |
Hose, rubber |
2-315-13 |
13 |
11445879 |
1 |
冷凝器左支架 |
Bracket, condenser |
2-315-14 |
14 |
A220700000028 |
1 |
冷凝器总成 |
Assembly, condenser |
2-315-15 |
15 |
11445886 |
1 |
冷凝器右支架 |
Bracket, condenser |
2-315-16 |
16 |
11445763 |
1 |
活页 |
Hinge |
2-315-17 |
17 |
10473304 |
1 |
空调电气系统 |
Electrical system, air conditioner |
2-315-18 |
18 |
A210111000011 |
15 |
螺栓 |
Bolt |
2-315-19 |
19 |
A210405000011 |
23 |
垫圈 |
Washer |
2-315-20 |
20 |
13251493 |
1 |
方垫 |
Cushion SY700C2I2K.1.8-3 |
