SANY SY95C SY95C3I2S EXCAVATOR parts catalog 14
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-31-4 |
4 |
11541918 |
1 |
壁灯安装板组件 |
Plate AS,mounting,wall lamp |
4-31-5 |
5 |
11542002 |
1 |
碰锁把手安装板组件 |
Plate AS,mounting,latch handle |
4-31-6 |
6 |
11864421 |
2 |
前窗后锁扣组件 |
Modular, rear locker, front window |
4-31-8 |
8 |
11539147 |
1 |
上防护栏 |
Guardrail,upper |
4-31-9 |
9 |
11539145 |
1 |
中防护栏 |
Rail, middle guard |
4-31-10 |
10 |
11539144 |
1 |
下防护栏 |
Guard rail,lower |
4-31-11 |
11 |
11539635 |
1 |
脚踏板 |
Pedal |
4-31-13 |
13 |
11864428 |
2 |
前窗固定块 |
Block, fixed, front window |
4-31-14 |
14 |
11864429 |
1 |
后座椅板 |
Plate, rear seat SY75C3.1.5.1A.1.1 |
4-31-15 |
15 |
11864433 |
1 |
左锁芯安装板 |
Plate, fixed, left lock core |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

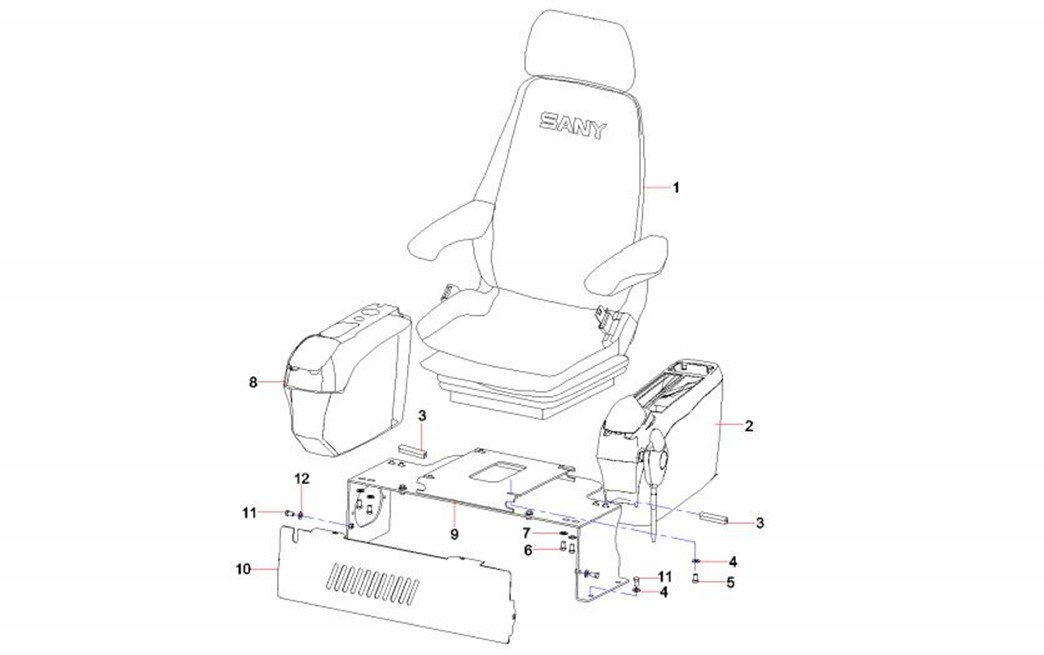

4-33-1 |
1 |
60102990 |
1 |
驾驶座椅 |
Seat, cab, mechanical suspension |
4-33-2 |
2 |
60106368 |
1 |
左扶手箱总成 |
Left armrest box assembly |
4-33-3 |
3 |
11863921 |
2 |
护套 |
Sheath |
4-33-4 |
4 |
60060565 |
8 |
垫圈8GB96.1 达克锈 |
Washer |
4-33-5 |
5 |
A210111000343 |
4 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
4-33-6 |
6 |
A210111000195 |
8 |
螺栓 |
Bolt M10×16GB5783 10.9 |
4-33-7 |
7 |
24000637 |
8 |
垫圈10GB97.1 达克锈 |
Washer |
4-33-8 |
8 |
60096298 |
1 |
右扶手箱总成 |
Armrest AS, right |
4-33-9 |
9 |
11043459 |
1 |
电装空调底座 |
Seat, air conditioner |
4-33-10 |
10 |
11044677 |
1 |
底座盖电装 |
Electrical parts, base cover |
4-33-11 |
11 |
A210111000342 |
8 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
4-33-12 |
12 |
24000633 |
4 |
垫圈8GB97.1 达克锈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

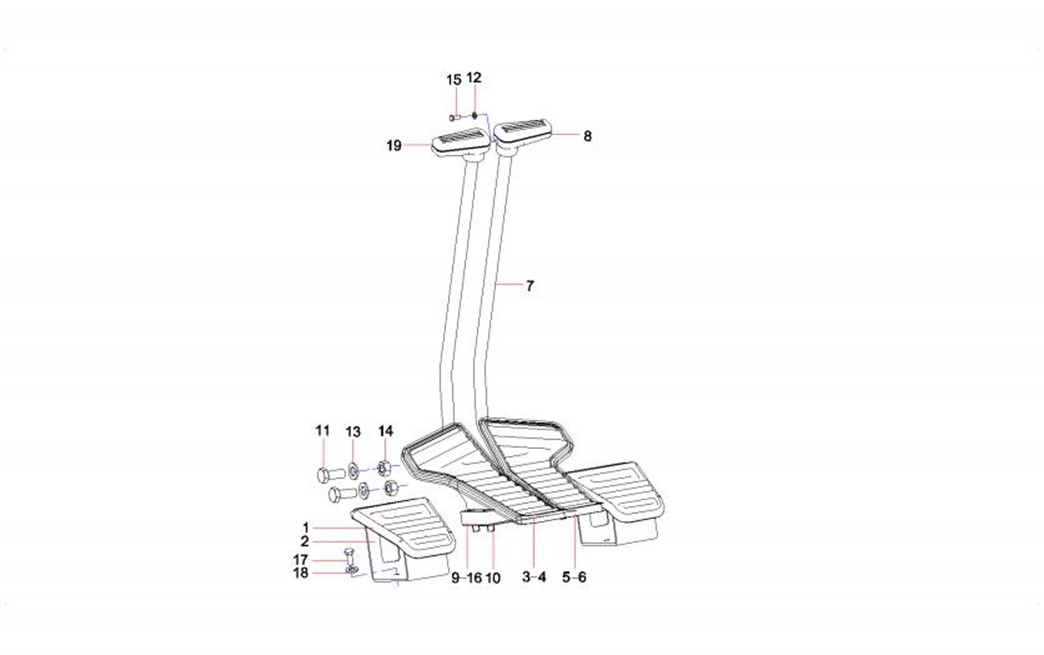

4-35-1 |
1 |
12002592 |
2 |
脚踏套 |
Sleeve, foot valve |
4-35-2 |
2 |
12004584 |
2 |
脚踏 |
Foot rest |
4-35-3 |
3 |
12003641 |
1 |
脚踏阀垫板总成左 |
Plate GP,foot valve |
4-35-4 |
4 |
12009258 |
1 |
蝶形脚踏垫板套 |
Sheath, plate, butterfly footrest |
4-35-5 |
5 |
12009972 |
1 |
脚踏阀垫板总成右 |
Plate GP,foot valve |
4-35-6 |
6 |
12010268 |
1 |
脚踏阀垫板套右 |
Sleeve, plate,foot valve |
4-35-7 |
7 |
A810201073015 |
2 |
操纵杆 |
Lever, control |
4-35-8 |
8 |
12691132 |
1 |
右手柄 |
Handle, right |
4-35-9 |
9 |
11571909 |
2 |
联接块 |
Block, connection |
4-35-10 |
10 |
A210204000196 |
4 |
螺钉 |
Screw M10×20GB70.1 |
4-35-11 |
11 |
A210111000197 |
4 |
螺栓 |
Bolt M10×25GB5783 10.9 |
4-35-12 |
12 |
60238780 |
2 |
垫圈3GB97.1 达克锈 |
Washer |
4-35-13 |
13 |
24000637 |
4 |
垫圈10GB97.1 达克锈 |
Washer |
4-35-14 |
14 |
A210307000036 |
4 |
螺母 |
Nut M10GB6170 10 |
4-35-15 |
15 |
A210210000059 |
2 |
螺钉 |
Screw |
4-35-16 |
16 |
A210204000334 |
4 |
螺钉M10×16GB70.1 10.9级 |
Screw |
4-35-17 |
17 |
A210204000340 |
4 |
螺钉M8×16GB70.1 10.9级 |
Screw M8×16GB70.1 10.9 |
4-35-18 |
18 |
24000511 |
4 |
垫圈8GB93 达克锈 |
Washer |
4-35-19 |
19 |
12688927 |
1 |
左手柄 |
Handle, left |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

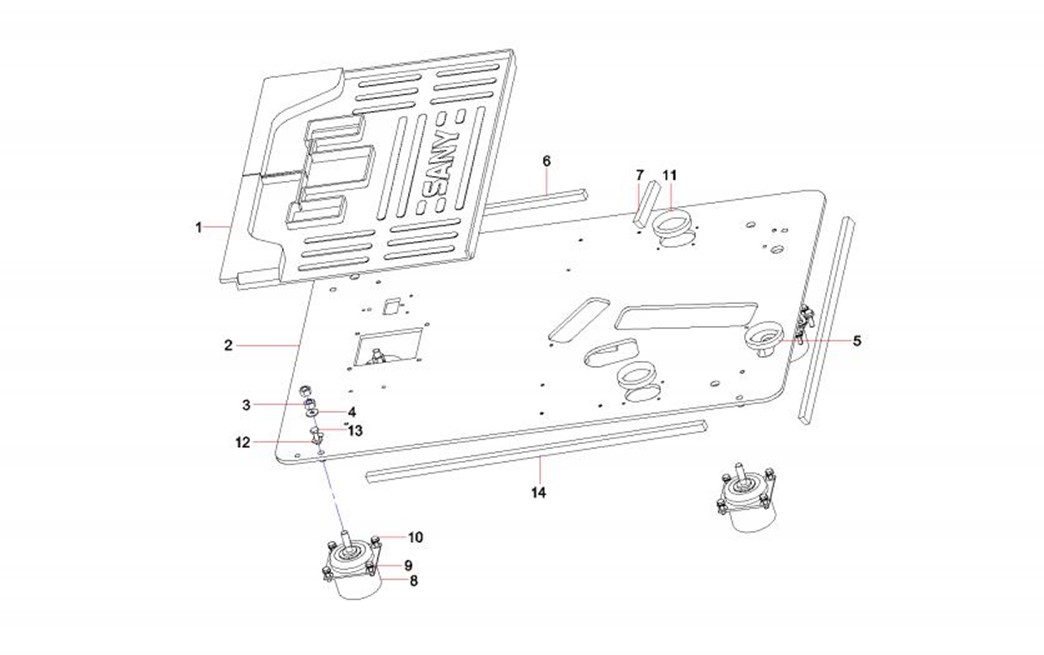

4-37-1 |
1 |
12643886 |
1 |
地板垫 |
Cushion, floor |
4-37-2 |
2 |
11046761 |
1 |
底板_电装 |
Plate, base |
4-37-3 |
3 |
A210307000028 |
8 |
螺母 |
Nut M16GB617010 |
4-37-4 |
4 |
A210404000008 |
4 |
垫圈 |
Washer 16GB96.1 |
4-37-5 |
5 |
10898697 |
1 |
护孔环 |
Grommet |
4-37-6 |
6 |
11591823 |
1 |
底板海绵 |
Foam |
4-37-7 |
7 |
A820699000215 |
1 |
背部海绵 |
Foam, back |
4-37-8 |
8 |
60002703 |
4 |
驾驶室减震器 |
Damper, cab |
4-37-9 |
9 |
A210405000011 |
16 |
垫圈 |
Washer 10GB97.1 |
4-37-10 |
10 |
A210111000024 |
16 |
螺栓 |
Bolt M10×30GB5783 10.9 |
4-37-11 |
11 |
A820606030056 |
2 |
护孔环 |
Grommet |
4-37-12 |
12 |
A210491000121 |
4 |
垫圈 |
Washer 12GB1230 |
4-37-13 |
13 |
A210111000203 |
4 |
螺栓 |
Bolt M12×35GB5783 10.9 |
4-37-14 |
14 |
A820699000677 |
3 |
驾驶室底板海绵 |
Sponge, bottom plate, cab |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

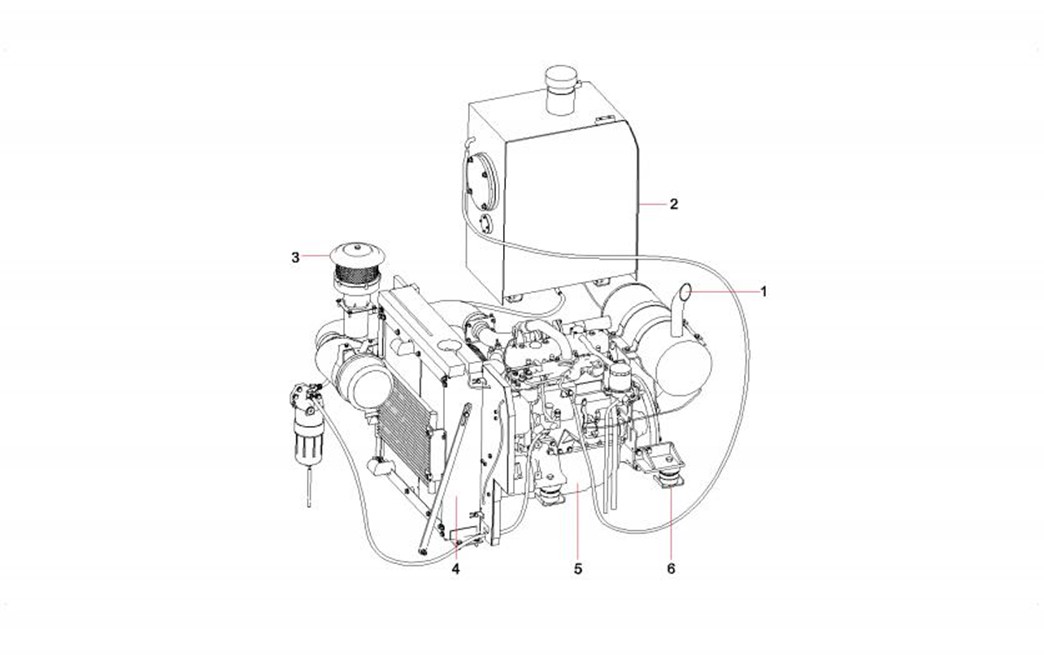

4-39-1 |
1 |
11050245 |
1 |
排气系统 |
Exhaust system |
4-39-2 |
2 |
11049786 |
1 |
燃油系统 |
Fuel system |
4-39-3 |
3 |
11049789 |
1 |
进气系统 |
Air inlet system |
4-39-4 |
4 |
11049795 |
1 |
冷却系统 |
Cooling system |
4-39-5 |
5 |
60027211 |
1 |
发动机 |
Engine |
4-39-6 |
6 |
11049806 |
1 |
传动与减震系统 |
Drive & damping system |
