SANY SY95C SY95C3I2S EXCAVATOR parts catalog 22

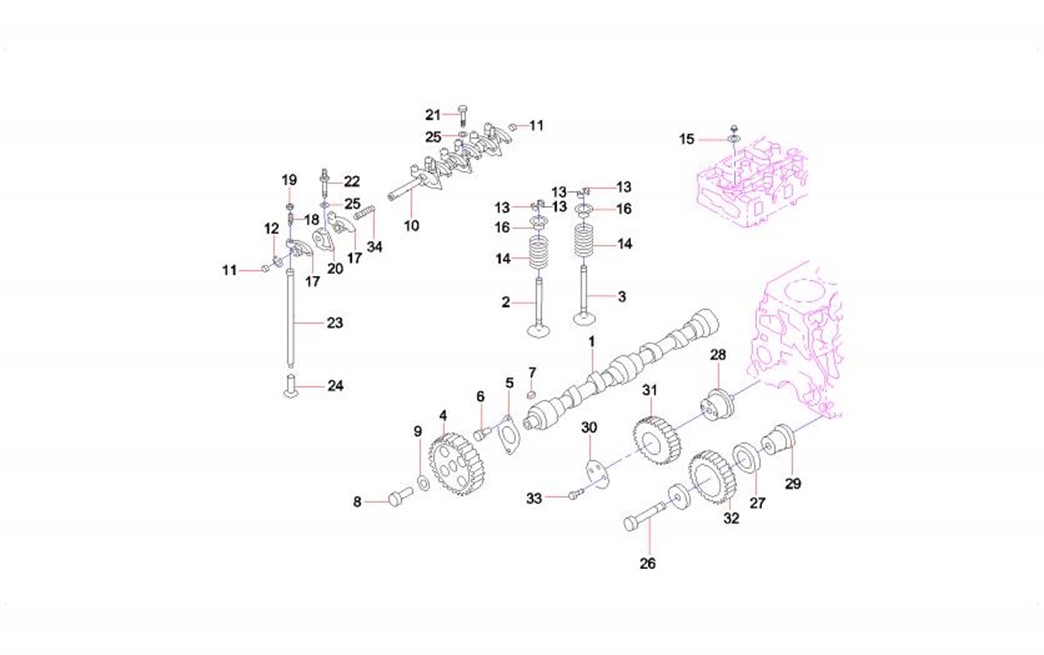

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-111-1 |
1 |
60093262 |
1 |
凸轮轴 |
Camshaft |
4-111-2 |
2 |
B229900003054 |
4 |
进气门 |
Valve, air inlet |
4-111-3 |
3 |
B229900003055 |
4 |
排气门 |
Valve, exhaust |
4-111-4 |
4 |
60003310 |
1 |
齿轮 |
Gear |
4-111-5 |
5 |
60003691 |
1 |
止推片 |
Plate, thrust |
4-111-6 |
6 |
60003586 |
2 |
螺栓 |
Bolt |
4-111-7 |
7 |
B229900003067 |
1 |
凸轮轴键 |
Key, camshaft |
4-111-8 |
8 |
60003596 |
1 |
螺栓 |
Bolt |
4-111-9 |
9 |
60003388 |
2 |
垫片 |
Shim |
4-111-10 |
10 |
B229900003068 |
1 |
摇臂轴 |
Shaft, rocker arm |
4-111-11 |
11 |
B229900004677 |
2 |
堵头 |
Plug |
4-111-12 |
12 |
B229900004330 |
2 |
环 |
Ring |
4-111-13 |
13 |
B222200000044 |
16 |
锁扣 |
Locker |
4-111-14 |
14 |
B229900005807 |
8 |
气门弹簧 |
Spring, valve |
4-111-15 |
15 |
B229900004479 |
8 |
座 |
Seat |
4-111-16 |
16 |
60003362 |
8 |
弹簧座 |
Seat, spring |
4-111-17 |
17 |
B229900003069 |
8 |
摇臂 |
Arm, rocker |
4-111-18 |
18 |
B229900003070 |
8 |
气门调整螺钉 |
Screw, adjusting valve |
4-111-19 |
19 |
60003543 |
8 |
螺母 |
Nut |
4-111-20 |
20 |
60003686 |
4 |
支架 |
Bracket |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-113-21 |
21 |
60003610 |
1 |
螺栓 |
Bolt |
4-113-22 |
22 |
60003611 |
3 |
螺栓 |
Bolt |
4-113-23 |
23 |
B229900003071 |
8 |
推杆 |
Pushrod |
4-113-24 |
24 |
B229900003072 |
8 |
挺柱 |
Tappet |
4-113-25 |
25 |
60003442 |
4 |
垫片 |
Shim |
4-113-26 |
26 |
60003606 |
1 |
螺栓 |
Bolt |
4-113-27 |
27 |
60003301 |
1 |
轴承 |
Bearing |
4-113-28 |
28 |
60003696 |
1 |
轴 |
Shaft |
4-113-29 |
29 |
60003694 |
1 |
轴 |
Shaft |
4-113-30 |
30 |
60003320 |
1 |
锁片 |
Plate |
4-113-31 |
31 |
60003311 |
1 |
齿轮 |
Gear |
4-113-32 |
32 |
60003314 |
1 |
齿轮 |
Gear |
4-113-33 |
33 |
60003597 |
2 |
螺栓 |
Bolt |
4-113-34 |
34 |
60003354 |
3 |
弹簧 |
Spring |

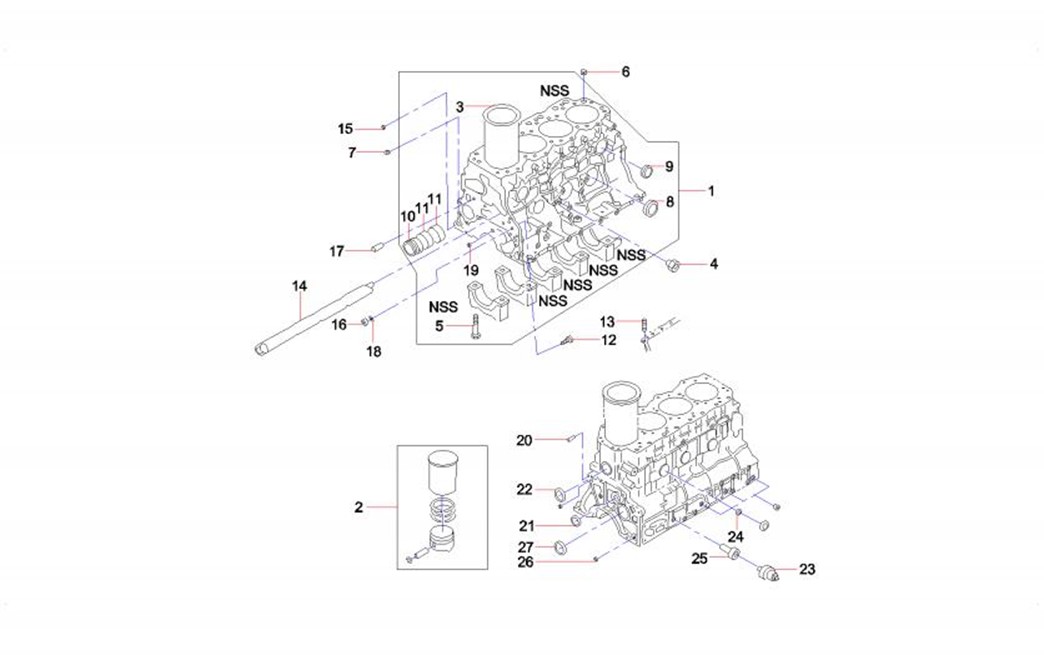

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-115-1 |
1 |
60003645 |
1 |
气缸体总成 |
Cylinder block GP |
4-115-2 |
2 |
B229900003472 |
4 |
气缸套组件 1级 四配套 |
Piston & rod kits |
4-115-3 |
3 |
B229900003064 |
4 |
气缸套1级 |
Liner, cylinder (grade 1) |
4-115-4 |
4 |
60003638 |
1 |
排水塞 |
Plug, water drain |
4-115-5 |
5 |
60003609 |
10 |
螺栓 |
Bolt |
4-115-6 |
6 |
B229900005060 |
2 |
销 |
Dowel |
4-115-7 |
7 |
60003281 |
6 |
塞 |
Plug |
4-115-8 |
8 |
60003707 |
3 |
密封圈 |
Seal, ring |
4-115-9 |
9 |
60003703 |
2 |
密封圈 |
Ring, sealing |
4-115-10 |
10 |
B221500000381 |
1 |
凸轮轴轴承 前 |
Bearing, camshaft (front) |
4-115-11 |
11 |
B221500000380 |
2 |
凸轮轴轴承 中间 |
Bearing, camshaft (middle) |
4-115-12 |
12 |
60003627 |
1 |
螺栓 |
Bolt |
4-115-13 |
13 |
60003698 |
9 |
柱头螺栓 |
Stud |
4-115-14 |
14 |
60003644 |
1 |
气缸体输水管 |
Hose, water (cylinder block) |
4-115-15 |
15 |
B229900004422 |
1 |
套 |
Sleeve |
4-115-16 |
16 |
B229900004795 |
1 |
螺母 |
Nut |
4-115-17 |
17 |
60003667 |
1 |
销 |
Dowel |
4-115-18 |
18 |
B229900004611 |
1 |
垫圈 |
Washer |
4-115-19 |
19 |
60003701 |
2 |
密封圈 |
Ring, sealing |
4-115-20 |
20 |
60003669 |
1 |
销 |
Dowel |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-117-21 |
21 |
60003704 |
1 |
密封圈 |
Seal, ring |
4-117-22 |
22 |
60003705 |
4 |
密封圈 |
Seal, ring |
4-117-23 |
23 |
B241200000952 |
1 |
机油压力报警开关 |
Switch, pressure |
4-117-24 |
24 |
60003702 |
3 |
密封圈 |
Seal, ring |
4-117-25 |
25 |
60093235 |
1 |
连接头 |
Connector |
4-117-26 |
26 |
B229900004655 |
2 |
堵塞 |
Plug, Cup |
4-117-27 |
27 |
60003706 |
1 |
密封圈 |
Seal, ring |

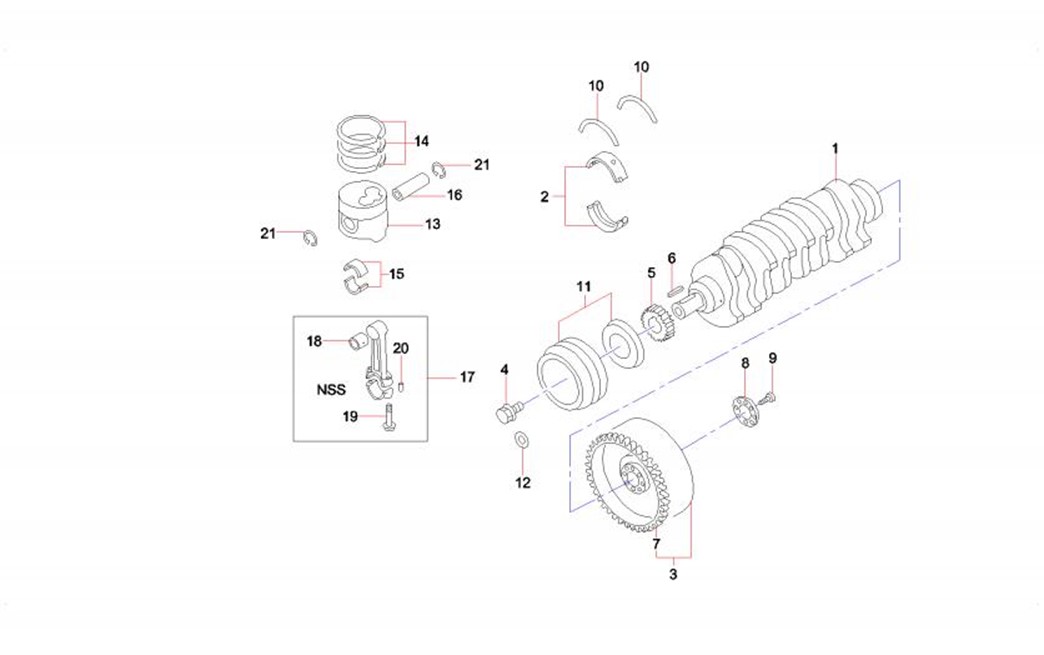

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-119-1 |
1 |
B229900003061 |
1 |
曲轴 |
Crankshaft |
4-119-2 |
2 |
B221500000377 |
5 |
曲轴轴承 1级 |
Bearing, crankshaft |
4-119-3 |
3 |
60003492 |
1 |
飞轮 |
Flywheel |
4-119-4 |
4 |
60003599 |
1 |
螺栓 |
Bolt |
4-119-5 |
5 |
60003309 |
1 |
齿轮 |
Gear |
4-119-6 |
6 |
B229900003062 |
1 |
曲轴键 |
Key, crankshaft |
4-119-7 |
7 |
60003312 |
1 |
齿轮 |
Gear |
4-119-8 |
8 |
60003425 |
1 |
垫片 |
Gasket |
4-119-9 |
9 |
60003616 |
8 |
螺栓 |
Bolt |
4-119-10 |
10 |
B229900005810 |
2 |
止推瓦 |
Plate, thrust |
4-119-11 |
11 |
60003642 |
1 |
皮带轮 |
Pulley |
4-119-12 |
12 |
60003387 |
1 |
垫片 |
Shim |
4-119-13 |
13 |
B229900003058 |
4 |
活塞 |
Piston |
4-119-14 |
14 |
B229900003057 |
4 |
活塞环 |
Ring, Piston |
4-119-15 |
15 |
B221500000282 |
4 |
连杆轴承 |
Bearing, connecting rod |
4-119-16 |
16 |
B229900003059 |
4 |
活塞销 |
Dowel, piston |
4-119-17 |
17 |
B229900003461 |
4 |
连杆总成 |
Connecting rod GP |
4-119-18 |
18 |
60003344 |
4 |
衬套 |
Sleeve |
4-119-19 |
19 |
60093248 |
8 |
螺栓 |
Bolt |
4-119-20 |
20 |
60003668 |
8 |
销 |
Dowel |
