SANY SY95C SY95C3I2S EXCAVATOR parts catalog 24
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-131-1 |
1 |
60078249 |
1 |
油底壳总成 |
Pan GP, engine oil |
4-131-2 |
2 |
60078251 |
1 |
油标尺 |
Gauge, engine oil level |
4-131-3 |
3 |
B230101001223 |
1 |
密封垫 |
Shim |
4-131-4 |
4 |
B229900003198 |
1 |
放油螺栓 |
Plug |
4-131-5 |
5 |
B229900003078 |
1 |
油底壳垫片 |
Gasket, oil pan |
4-131-6 |
6 |
60003607 |
10 |
螺栓 |
Bolt |
4-131-7 |
7 |
60003552 |
13 |
螺母 |
Nut |
4-131-8 |
8 |
60003497 |
1 |
固定板 |
Plate, fixing |
4-131-9 |
9 |
60003496 |
1 |
固定板 |
Plate, fixing |
4-131-10 |
10 |
60003574 |
4 |
螺栓 |
Bolt |
4-131-11 |
11 |
60003575 |
2 |
螺栓 |
Bolt |
4-131-12 |
12 |
60078241 |
1 |
垫 |
Gasket |

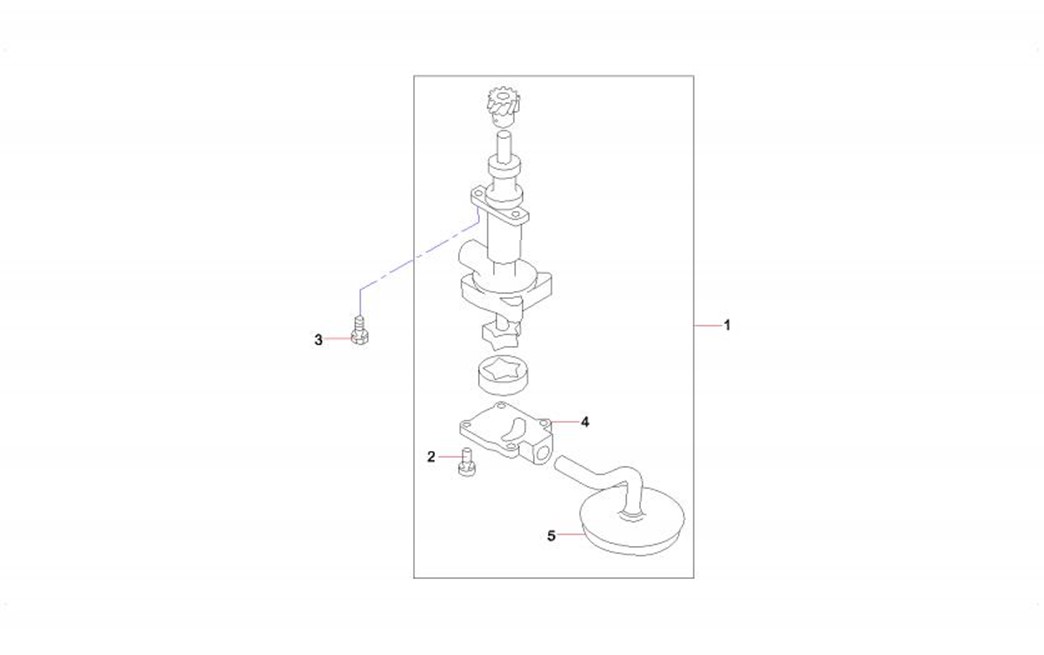

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-133-1 |
1 |
B220301000663 |
1 |
机油泵 |
Pump, engine oil |
4-133-2 |
2 |
60003626 |
4 |
螺栓 |
Bolt |
4-133-3 |
3 |
60003589 |
2 |
螺栓 |
Bolt |
4-133-4 |
4 |
60003482 |
1 |
端盖 |
Cover, end |
4-133-5 |
5 |
60003533 |
1 |
滤网 |
Strainer |

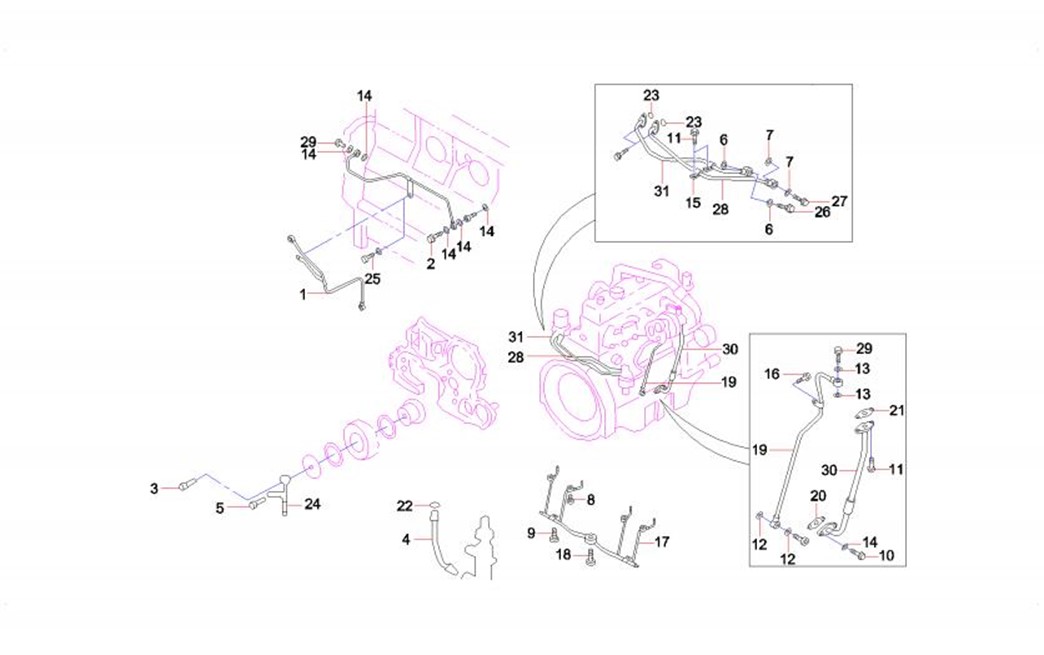

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-135-1 |
1 |
60003677 |
1 |
油管 |
Pipe, engine oil |
4-135-2 |
2 |
60003600 |
1 |
螺栓 |
Bolt |
4-135-3 |
3 |
60003613 |
1 |
螺栓 |
Bolt |
4-135-4 |
4 |
60003675 |
1 |
油管 |
Pipe, engine oil |
4-135-5 |
5 |
60003578 |
1 |
螺栓 |
Bolt |
4-135-6 |
6 |
60093178 |
2 |
垫 |
Shim |
4-135-7 |
7 |
60093179 |
2 |
垫 |
Shim |
4-135-8 |
8 |
60093239 |
4 |
螺栓 |
Bolt |
4-135-9 |
9 |
60093240 |
1 |
螺栓 |
Bolt |
4-135-10 |
10 |
B229900004874 |
2 |
螺栓 M8×22凸缘 |
Bolt |
4-135-11 |
11 |
60093244 |
2 |
螺栓 |
Bolt |
4-135-12 |
12 |
B229900004571 |
2 |
垫片 |
Shim |
4-135-13 |
13 |
B230101001237 |
2 |
增压器润滑进油管密封垫 |
Gasket |
4-135-14 |
14 |
60003470 |
7 |
垫圈 |
Washer |
4-135-15 |
15 |
60093227 |
1 |
管夹 |
Clip |
4-135-16 |
16 |
60003584 |
1 |
螺栓 |
Bolt |
4-135-17 |
17 |
60093181 |
1 |
管 |
Tube AS |
4-135-18 |
18 |
60093195 |
1 |
减压阀 |
Valve, relief |
4-135-19 |
19 |
60093264 |
1 |
涡轮增压器机油进油管 |
Tube, oil inlet, turbocharger |
4-135-20 |
20 |
60093176 |
1 |
垫 |
Gasket |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-137-21 |
21 |
60093177 |
1 |
垫 |
Gasket |
4-137-22 |
22 |
B229900004546 |
1 |
垫片 |
Shim |
4-137-23 |
23 |
60003469 |
2 |
垫圈 |
Washer |
4-137-24 |
24 |
60003676 |
1 |
油管 |
Pipe, engine oil |
4-137-25 |
25 |
60003585 |
1 |
螺栓 |
Bolt |
4-137-26 |
26 |
60064766 |
1 |
铰接螺栓 |
Link bolt |
4-137-27 |
27 |
60093230 |
1 |
铰接螺栓 |
Link bolt |
4-137-28 |
28 |
60093228 |
1 |
机油管总成 |
Tube GP, engine oil |
4-137-29 |
29 |
60093231 |
1 |
铰接螺栓 |
Link bolt |
4-137-30 |
30 |
60093263 |
1 |
涡轮增压器机油出油管 |
Tube, oil outlet, turbocharger |
4-137-31 |
31 |
60093229 |
1 |
机油管总成 |
Tube GP, engine oil |

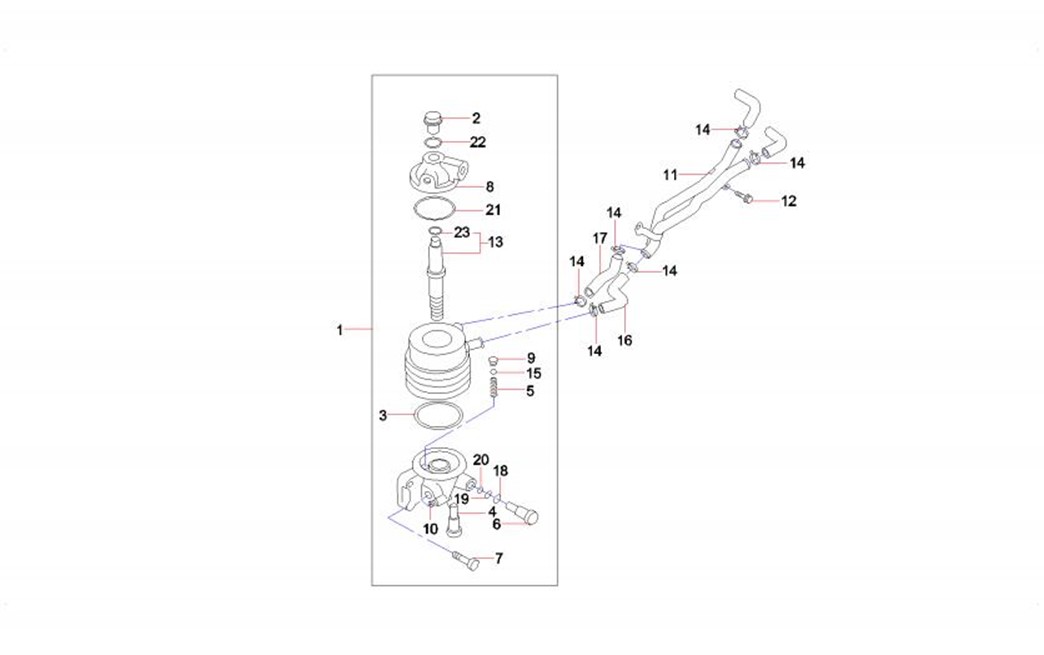

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-139-1 |
1 |
60093197 |
1 |
机油冷却器总成 |
Cooler GP, engine oil |
4-139-2 |
2 |
60093184 |
1 |
塞 |
Plug |
4-139-3 |
3 |
60093219 |
1 |
垫圈 |
Washer |
4-139-4 |
4 |
60093194 |
1 |
阀 |
Valve |
4-139-5 |
5 |
60093206 |
1 |
弹簧 |
Spring |
4-139-6 |
6 |
60093185 |
1 |
塞 |
Plug |
4-139-7 |
7 |
60003572 |
4 |
螺栓 |
Bolt |
4-139-8 |
8 |
60093232 |
1 |
接头组件 |
Connector AS |
4-139-9 |
9 |
B229900004661 |
1 |
堵塞 |
Plug |
4-139-10 |
10 |
60093182 |
1 |
塞 |
Plug |
4-139-11 |
11 |
60093273 |
1 |
胶管 |
Hose, rubber |
4-139-12 |
12 |
B229900004850 |
1 |
螺栓 |
Bolt |
4-139-13 |
13 |
60093246 |
1 |
螺栓 |
Bolt |
4-139-14 |
14 |
60003499 |
8 |
管夹 |
Clamp |
4-139-15 |
15 |
60093211 |
1 |
弹簧座 |
Seat, spring |
4-139-16 |
16 |
60093276 |
1 |
软管 |
Hose |
4-139-17 |
17 |
60093277 |
1 |
软管 |
Hose |
4-139-18 |
18 |
60093215 |
1 |
垫圈 |
Washer |
4-139-19 |
19 |
60093220 |
1 |
垫圈 |
Washer |
4-139-20 |
20 |
60093216 |
1 |
垫圈 |
Washer |
