SANY SY95C SY95C3I2S EXCAVATOR parts catalog 28
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-171-1 |
1 |
12074275 |
1 |
吸油盖 |
Cover, oil suction |
4-171-2 |
2 |
A210111000197 |
4 |
螺栓 |
Bolt M10×25GB5783 10.9 |
4-171-3 |
3 |
A810201011303 |
1 |
回油盖 |
Cover, oil return |
4-171-4 |
4 |
60072195 |
1 |
回油过滤器 |
Filter, return oil |
4-171-5 |
5 |
A210405000011 |
8 |
垫圈 |
Washer 10GB97.1 |
4-171-6 |
6 |
A210401000001 |
8 |
垫圈 |
Washer 10GB93 |
4-171-7 |
7 |
B230101000614 |
2 |
O形圈 |
O-ring |
4-171-8 |
8 |
A210111000024 |
4 |
螺栓 |
Bolt M10×30GB5783 10.9 |
4-171-9 |
9 |
B230101000356 |
1 |
O形圈 |
O-ring 23.7×3.5JISB2401 |
4-171-10 |
10 |
10514225 |
1 |
堵头 |
Plug |
4-171-11 |
11 |
11048520 |
1 |
液压油箱 |
Tank, hydraulic |
4-171-12 |
12 |
60072196 |
1 |
吸油过滤器 |
Element GP, filter, oil suction |
4-171-13 |
13 |
A250100000174 |
1 |
液位计 |
Gauge, sight glass |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

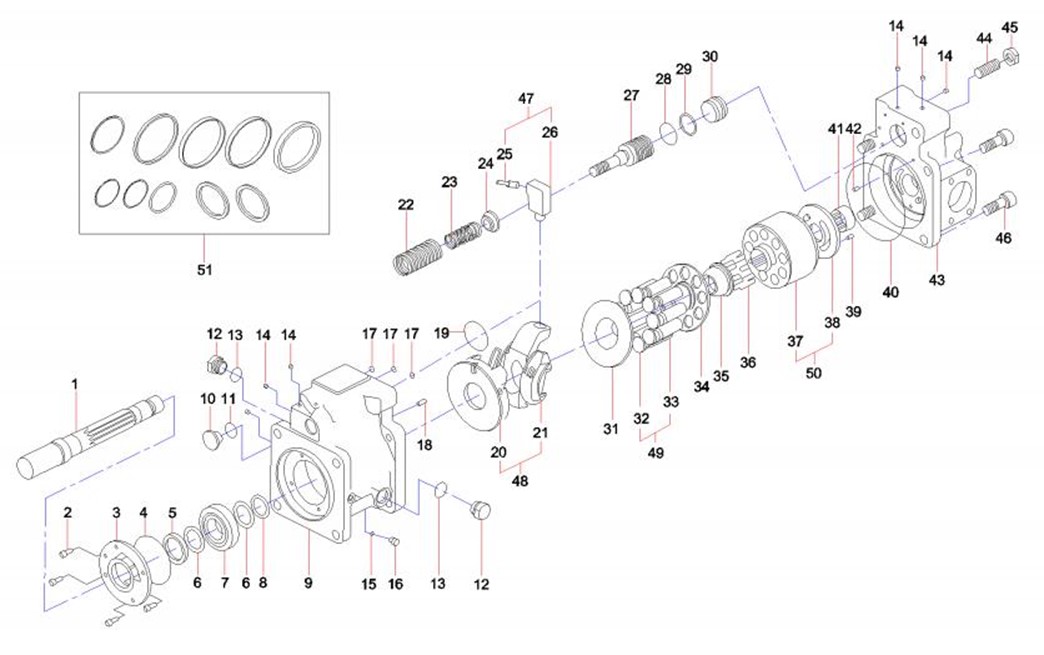

4-173-1 |
1 |
60093153 |
1 |
驱动轴 |
Sprocket |
4-173-2 |
2 |
60039371 |
4 |
内六角螺栓 |
Screw, socket head |
4-173-3 |
3 |
60093166 |
1 |
油封盖 |
Cover, oil seal |
4-173-4 |
4 |
60093162 |
1 |
O形圈 |
O-ring |
4-173-5 |
5 |
60093165 |
1 |
油封 |
Seal, oil |
4-173-6 |
6 |
60008582 |
2 |
垫片 |
Gasket |
4-173-7 |
7 |
60008741 |
1 |
轴承 |
Bearing |
4-173-8 |
8 |
60039288 |
1 |
弹性挡环 |
Ring, snap |
4-173-9 |
9 |
60093145 |
1 |
泵体 |
Body, pump |
4-173-10 |
10 |
60093157 |
1 |
油塞 |
Plug, oil |
4-173-11 |
11 |
60038726 |
1 |
O形圈 |
O-ring |
4-173-12 |
12 |
60093158 |
2 |
油塞 |
Plug, oil |
4-173-13 |
13 |
60093163 |
2 |
O形圈 |
O-ring |
4-173-14 |
14 |
60008728 |
6 |
紧定螺钉 |
Setscrew |
4-173-15 |
15 |
60082184 |
1 |
O形圈 |
O-ring |
4-173-16 |
16 |
60082178 |
1 |
油塞 |
Plug, oil |
4-173-17 |
17 |
60038727 |
3 |
O形圈 |
O-ring |
4-173-18 |
18 |
60093159 |
1 |
支撑台销 |
Pin, supporting platform |
4-173-19 |
19 |
60093161 |
1 |
O形圈 |
O-ring |
4-173-20 |
20 |
60093156 |
1 |
斜盘支撑台组件 |
Support AS, swash plate |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-175-21 |
21 |
60039377 |
1 |
倾斜衬套 |
Sleeve, incline |
4-175-22 |
22 |
60093155 |
1 |
外弹簧 |
Spring, outer |
4-175-23 |
23 |
60093150 |
1 |
内弹簧 |
Spring, inner |
4-175-24 |
24 |
60093146 |
1 |
弹簧座 |
Seat, spring |
4-175-25 |
25 |
60082157 |
1 |
反馈销 |
Pin, feedback |
4-175-26 |
26 |
60093152 |
1 |
倾斜销 |
Pin, incline |
4-175-27 |
27 |
60093154 |
1 |
伺服柱塞 |
Plunger, servo |
4-175-28 |
28 |
60093160 |
1 |
O形圈 |
O-ring |
4-175-29 |
29 |
60093147 |
1 |
挡圈 |
Ring, retaining |
4-175-30 |
30 |
60093143 |
1 |
挡柱 |
Post, bumping |
4-175-31 |
31 |
B229900005449 |
1 |
滑靴盘 |
Plate, shoe |
4-175-32 |
32 |
60008517 |
9 |
滑靴 |
Slipper |
4-175-33 |
33 |
60008519 |
9 |
柱塞 |
Plunger |
4-175-34 |
34 |
60008516 |
1 |
架体 |
Bracket |
4-175-35 |
35 |
B229900005452 |
1 |
球面衬套 |
Bushing, spherical |
4-175-36 |
36 |
60008545 |
9 |
弹簧 |
Spring |
4-175-37 |
37 |
B229900005459 |
1 |
主泵缸体 |
Body, cylinder, main pump |
4-175-38 |
38 |
60093151 |
1 |
配油盘 |
Tray, oil distribution |
4-175-39 |
39 |
60008737 |
1 |
销 |
Pin |
4-175-40 |
40 |
60093164 |
1 |
O形圈 |
O-ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-177-41 |
41 |
60008726 |
1 |
轴承 |
Bearing |
4-177-42 |
42 |
60038260 |
1 |
弹簧销 |
Pin, spring |
4-177-43 |
43 |
60093144 |
1 |
配油盖 |
Cover, oil distribution |
4-177-44 |
44 |
60093148 |
1 |
调整螺杆 |
Screw, adjusting |
4-177-45 |
45 |
60039359 |
1 |
六角螺母 |
Nut, hex |
4-177-46 |
46 |
60093149 |
4 |
螺栓 |
Bolt |
4-177-47 |
47 |
60096755 |
1 |
倾斜销组件 |
Pin GP, incline |
4-177-48 |
48 |
60096756 |
1 |
斜盘组件 |
Swash plate GP |
4-177-49 |
49 |
60096757 |
9 |
柱塞组件 |
Plunger GP |
4-177-50 |
50 |
60096754 |
1 |
缸体组件 |
Block GP, cylinder |
4-177-51 |
51 |
60211975 |
1 |
主泵维修包 |
Plunger Pump Repair Kit |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

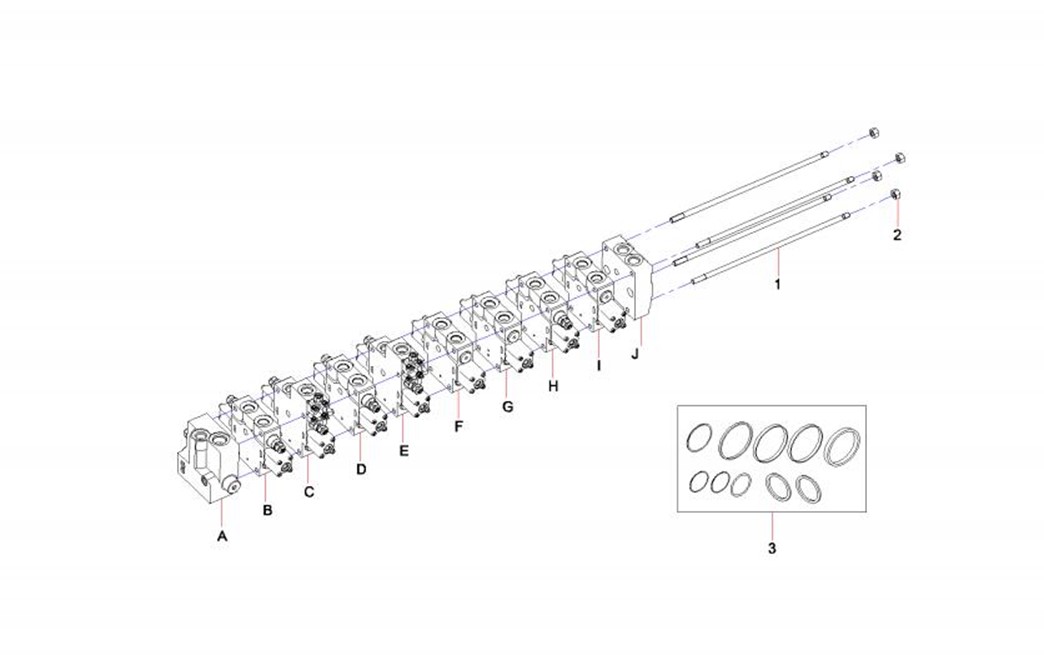

4-179-1 |
1 |
60122068 |
4 |
螺栓M12×465JISB1173 10.9级 |
Bolt |
4-179-2 |
2 |
60122067 |
4 |
螺母 |
Nut |
4-179-3 |
3 |
60266024 |
1 |
多路阀维修包 |
Multi-way valve repairing kit |
