SANY SYL956H5 WHEEL LOADER parts catalog 09
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-19-21 |
21 |
60271901 |
1 |
主减速器壳体组件 |
Carrier case |
8-19-22 |
22 |
60271857 |
1 |
轴承 |
Bearing |
8-19-23 |
23 |
60271898 |
1 |
调整垫片组 |
Adjusting washers |
8-19-24 |
24 |
60271824 |
2 |
螺栓 |
Bolt |
8-19-25 |
25 |
60271867 |
2 |
锁紧片 |
Lock plate |
8-19-26 |
26 |
60271856 |
1 |
轴承 |
Bearing |
8-19-27 |
27 |
60271897 |
1 |
调整隔套 |
Adjusting sleeves |
8-19-28 |
28 |
60271847 |
1 |
挡圈 |
Ring |
8-19-29 |
29 |
60271917 |
1 |
差速器总成 |
Diff. assembly |
8-19-30 |
30 |
60271895 |
1 |
锁紧片 |
Lock plate |
8-19-31 |
31 |
60271896 |
1 |
调整垫片组 |
Adjusting washers |

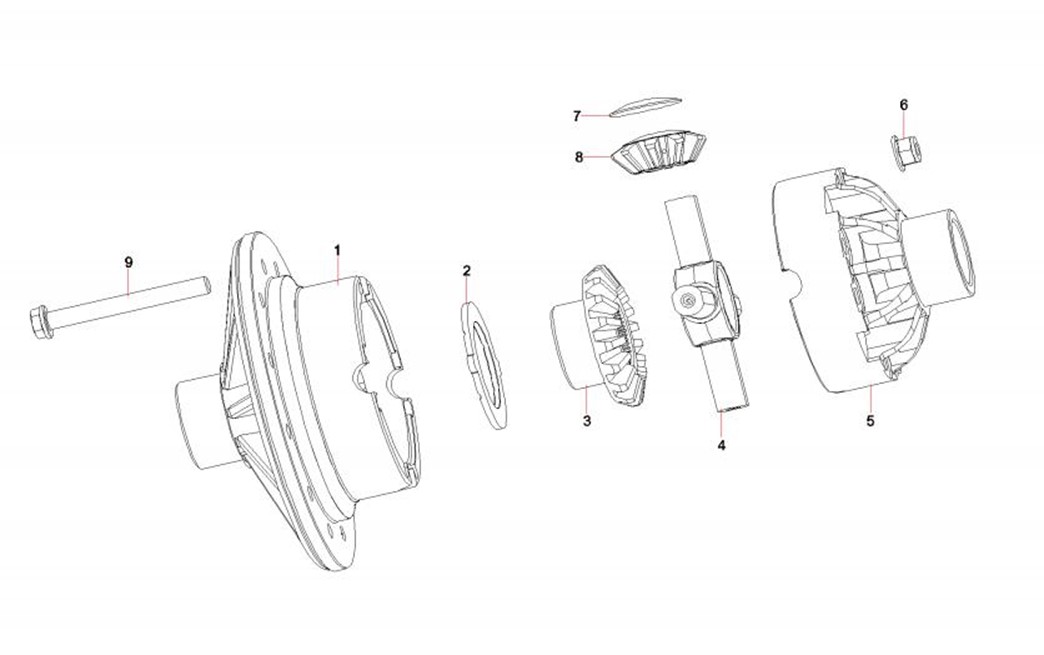

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-21-1 |
1 |
60271921 |
1 |
差速器壳 |
diff. case |
8-21-2 |
2 |
60271919 |
2 |
半轴齿轮垫 |
thrust washer |
8-21-3 |
3 |
60271870 |
2 |
半轴齿轮 |
side gear |
8-21-4 |
4 |
60271920 |
1 |
十字轴 |
spider |
8-21-5 |
5 |
60271918 |
1 |
差速器壳 |
diff. case |
8-21-6 |
6 |
60271882 |
8 |
螺母 |
nut |
8-21-7 |
7 |
60271922 |
4 |
行星轮垫 |
thrust washer |
8-21-8 |
8 |
60271869 |
4 |
行星齿轮 |
side pinion |
8-21-9 |
9 |
60271880 |
8 |
凸缘螺栓 |
bolt |

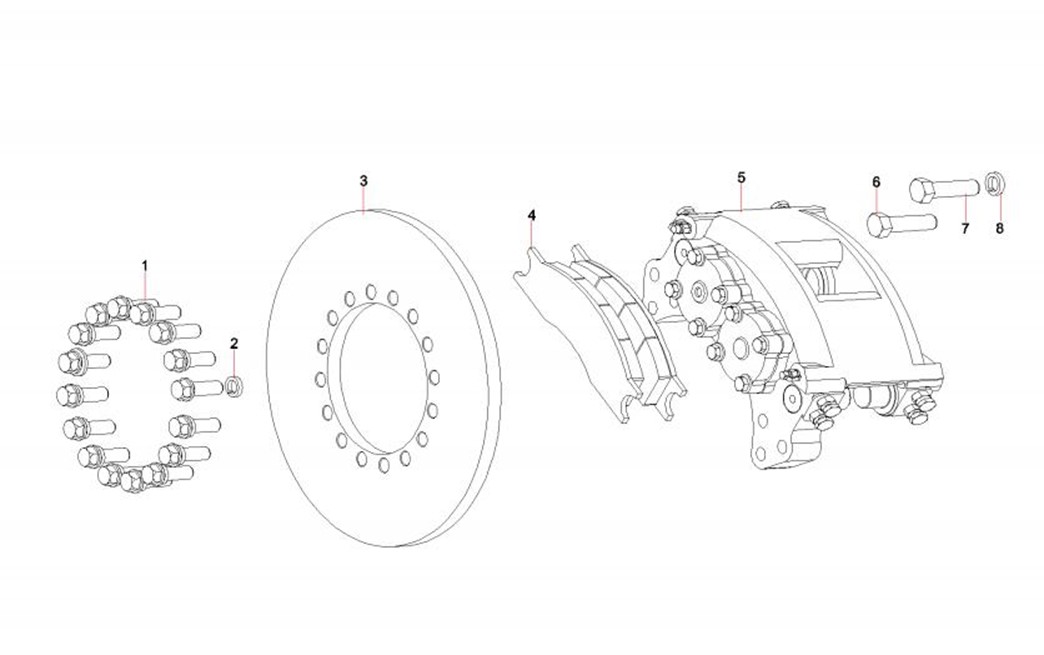

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-23-1 |
1 |
60271883 |
16 |
螺栓 |
Bolt |
8-23-2 |
2 |
60271844 |
16 |
垫圈 |
Washer |
8-23-3 |
3 |
60271865 |
1 |
制动盘 |
Brake disc |
8-23-4 |
4 |
60271888 |
4 |
摩擦垫块总成 |
Friction pad |
8-23-5 |
5 |
60271958 |
2 |
夹钳体总成 |
Caliper assy |
8-23-6 |
6 |
60271884 |
4 |
螺栓 |
Bolt |
8-23-7 |
7 |
60271828 |
8 |
螺栓 |
Bolt |
8-23-8 |
8 |
60271845 |
12 |
垫圈 |
Washer |

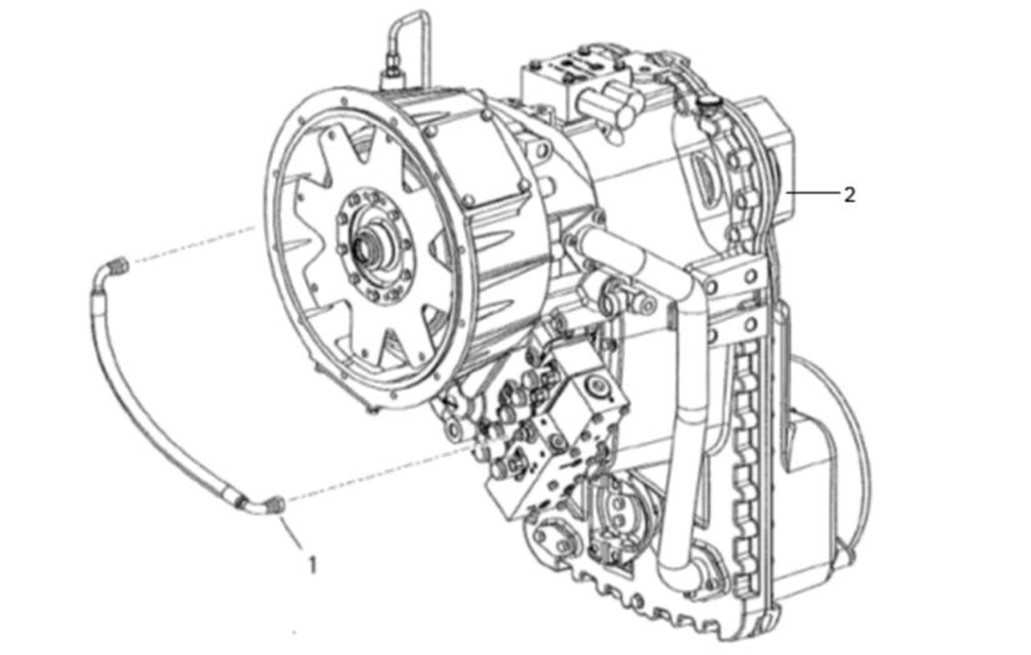

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-25-1 |
1 |
60272153 |
1 |
油管4217709 SYL956变速箱配件 |
ASSY-TUBE PRESSURE |
8-25-2 |
2 |
60272154 |
1 |
箱总成TK4218215 SYL956变速箱 |
WIRING HARNESS |

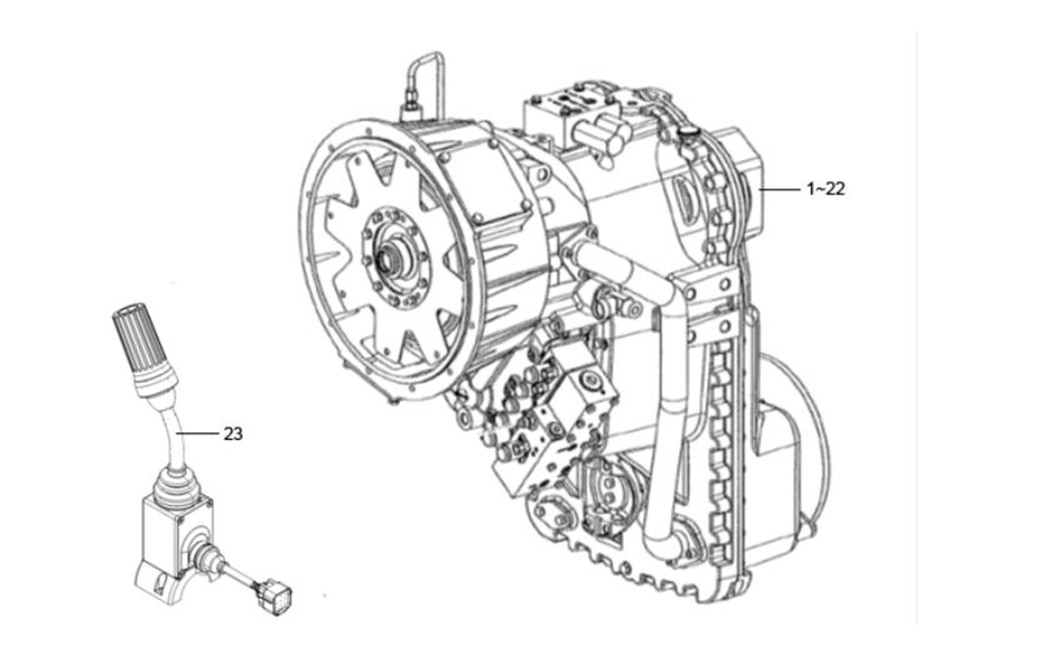

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-27-1 |
1 |
60273706 |
1 |
变速箱后壳组件 GROUP-REAR COVER |
|
8-27-2 |
2 |
60273707 |
1 |
变速箱中壳组件 GROUP-TRANSMISSION CASE |
|
8-27-3 |
3 |
60273708 |
1 |
变速箱前壳组件 GROUP-CONVERTER HOUSING |
|
8-27-4 |
4 |
60273709 |
1 |
变矩器组件350×365×365 GROUP-TORQUE CONVERTER |
|
8-27-5 |
5 |
60273710 |
1 |
前1档组件434×220×220 SYL956 GROUP-FORWARD AND FIRST |
|
8-27-6 |
6 |
60273711 |
1 |
后2档组件430×220×220 SYL956 GROUP-REVERSE AND 2ND |
|
8-27-7 |
7 |
60273712 |
1 |
2档齿轮组件250×350×350 GROUP-2ND CLUTCH |
|
8-27-8 |
8 |
60273713 |
1 |
3、4档组件434×180×180 GROUP-FWD/HI AND 3RD |
|
8-27-9 |
9 |
60273714 |
1 |
3档齿轮组件 |
3rd clutch GP |
8-27-10 |
10 |
60273715 |
1 |
过桥轮组件150×180×180 GROUP-IDLER SHAFT |
|
8-27-11 |
11 |
60273716 |
1 |
输入齿轮组件 GROUP-INPUT SHAFT |
|
8-27-12 |
12 |
60273717 |
1 |
分动齿轮组件 GROUP-PUMP DRIVE SHAFT |
|
8-27-13 |
13 |
60273718 |
1 |
涡轮轴组件300×250x×50 GROUP-TURBINE SHAFT |
|
8-27-14 |
14 |
60273719 |
1 |
输出齿轮组件 GROUP-OUTPUT SHAFT |
|
8-27-15 |
15 |
60273720 |
1 |
操纵阀组件275×160×128 GROUP-CONTROL VALVE |
|
8-27-16 |
16 |
60273721 |
1 |
操纵阀体组件 GROUP-MODULATOR AND |
|
8-27-17 |
17 |
60273722 |
1 |
盖板组件152×212×5 SYL956变速 GROUP-SHIPPING COVER SAE |
|
8-27-18 |
18 |
60273723 |
1 |
后法兰及制动盘组件 GROUP-FLANGE 7C AND |
|
8-27-19 |
19 |
60272372 |
1 |
制动器4213563 SYL956变速箱配件 SAHR HYDRAULIC BRAKE |
|
8-27-20 |
20 |
60273724 |
1 |
前法兰组件111×157×157 GROUP-7C FLANGE |
