SANY SYL956H5 WHEEL LOADER parts catalog 11

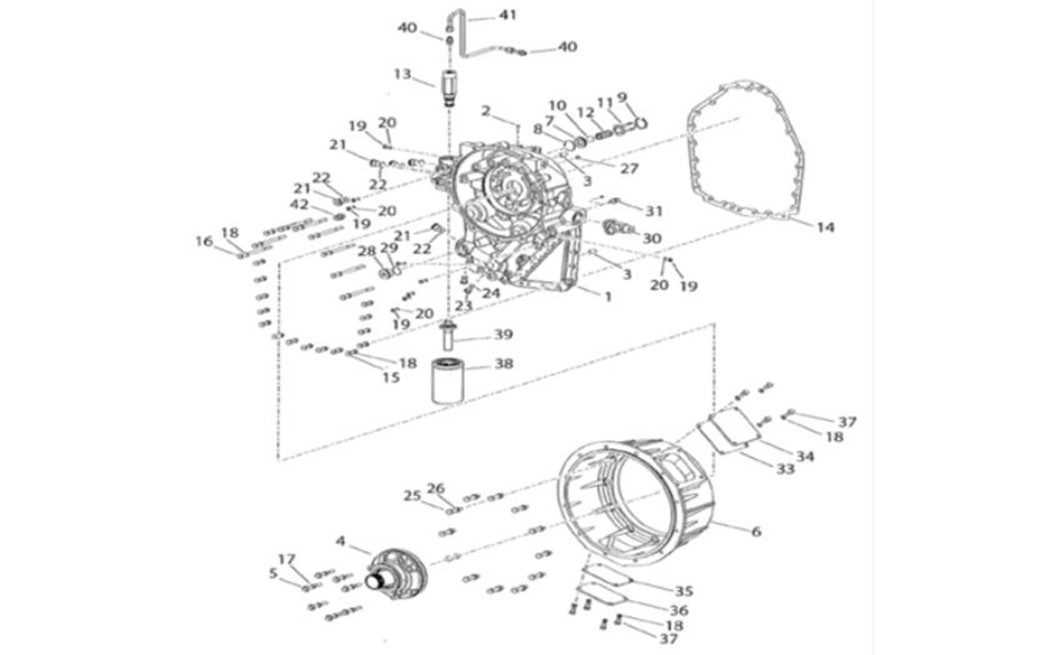

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
8-39-1 |
1 |
60272187 |
1 |
壳体4217047 SYL956变速箱配件 ASSY-CONV HSG AND PLUG |
8-39-2 |
2 |
60272188 |
1 |
堵头4202095 SYL956变速箱配件 PLUG-EXPANSION DIA 10 |
8-39-3 |
3 |
60272189 |
2 |
销子4203907 SYL956变速箱配件 PIN-DOWEL |
8-39-4 |
4 |
60272190 |
1 |
吸油泵4217784 SYL956变速箱配件 PUMP-CHARGING (INVERTED) |
8-39-5 |
5 |
60272191 |
7 |
螺钉4217057 SYL956变速箱配件 SCREW-M10X70 |
8-39-6 |
6 |
60272192 |
1 |
过渡套4217077 SYL956变速箱配件 HOUSING-BELL SAE 2 |
8-39-7 |
7 |
60272193 |
1 |
隔套4213729 SYL956变速箱配件 SPACER-SAFETY VALVE |
8-39-8 |
8 |
60272194 |
1 |
O形4210461 SYL956变速箱配件 O-RING |
8-39-9 |
9 |
60272195 |
1 |
卡簧4211203 SYL956变速箱配件 RING-SNAP |
8-39-10 |
10 |
60272196 |
1 |
钢球19JM240 SYL956变速箱配件 BALL-STEEL |
8-39-11 |
11 |
60272197 |
1 |
保持架4211067 SYL956变速箱配件 RETAINER |
8-39-12 |
12 |
60272198 |
1 |
弹簧4211211 SYL956变速箱配件 SPRING-HELICAL |
8-39-13 |
13 |
60272199 |
1 |
安全阀4215240 SYL956变速箱配件 CARTRIDGE-PRESSURE |
8-39-14 |
14 |
60272200 |
1 |
过渡接头4217044 SYL956变速箱配 GASKET-CONV HSG TO |
8-39-15 |
15 |
60272201 |
15 |
螺钉1CM1035 SYL956变速箱配件 CAPSCREW |
8-39-16 |
16 |
60272202 |
9 |
螺钉1CM10140 SYL956变速箱配件 CAPSCREW |
8-39-17 |
17 |
60272203 |
7 |
平垫4217097 SYL956变速箱配件 RING-CUPPER SEAL DIA 10 |
8-39-18 |
18 |
60272383 |
32 |
弹垫6EM100 SYL956变速箱配件 LOCKWASHER 10 |
8-39-19 |
19 |
60272351 |
9 |
堵头4208860 SYL956变速箱配件 PLUG-O RING |
8-39-20 |
20 |
60272352 |
9 |
O形76K11 SYL956变速箱配件 O-RING |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
8-41-21 |
21 |
60272343 |
5 |
堵头4212443 SYL956变速箱配件 PLUG-O RING |
8-41-22 |
22 |
60272344 |
5 |
O形25K30024 SYL956变速箱配件 O-RING |
8-41-23 |
23 |
60272204 |
2 |
堵头4207968 SYL956变速箱配件 PLUG M16X1,5 |
8-41-24 |
24 |
60272205 |
2 |
O形25K30016 SYL956变速箱配件 O-RING |
8-41-25 |
25 |
60272206 |
12 |
螺钉1CM1250 SYL956变速箱配件 CAPSCREW |
8-41-26 |
26 |
60272367 |
12 |
弹垫6EM120 SYL956变速箱配件 LOCKWASHER |
8-41-28 |
28 |
60272346 |
1 |
堵头4212446 SYL956变速箱配件 PLUG |
8-41-29 |
29 |
60272347 |
1 |
O形60K40104 SYL956变速箱配件 O-RING |
8-41-30 |
30 |
60272207 |
1 |
三通接头4217800 SYL956变速箱配 FITTING-TUBE |
8-41-31 |
31 |
60272208 |
1 |
温度传感器4211988 SYL956变速箱 SENSOR-TEMPERATURE |
8-41-33 |
33 |
60272209 |
1 |
密封垫4217634 SYL956变速箱配件 GASKET-INSPECTION COVER |
8-41-34 |
34 |
60272210 |
1 |
压板4217635 SYL956变速箱配件 COVER-INSPECTION |
8-41-35 |
35 |
60272211 |
1 |
密封垫4215626 SYL956变速箱配件 COVER-INSPECTION |
8-41-36 |
36 |
60272212 |
1 |
压板4216671 SYL956变速箱配件 GASKET-INSPECTION COVER |
8-41-37 |
37 |
60272301 |
8 |
螺钉1CM1020 SYL956变速箱配件 SCREW |
8-41-38 |
38 |
60272213 |
1 |
油滤4218260 SYL956变速箱配件 ADAPTOR-FILTER |
8-41-39 |
39 |
60272265 |
1 |
卡簧4218619 SYL956变速箱配件 RING-SNAP |
8-41-40 |
40 |
60272214 |
2 |
二通接头15K5 SYL956变速箱配件 FITTING-CONNECTOR SHORT |
8-41-41 |
41 |
60272215 |
1 |
钢管4217705 SYL956变速箱配件 ASSY-PRESSURE REGULATOR |
8-41-42 |
42 |
60272363 |
1 |
管子4217710 SYL956变速箱配件 FITTING-TUBE |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
8-43-43 |
43 |
60272216 |
1 |
堵头2115345 SYL956变速箱配件 PLUG-HEX HEAD M14x1.5 |

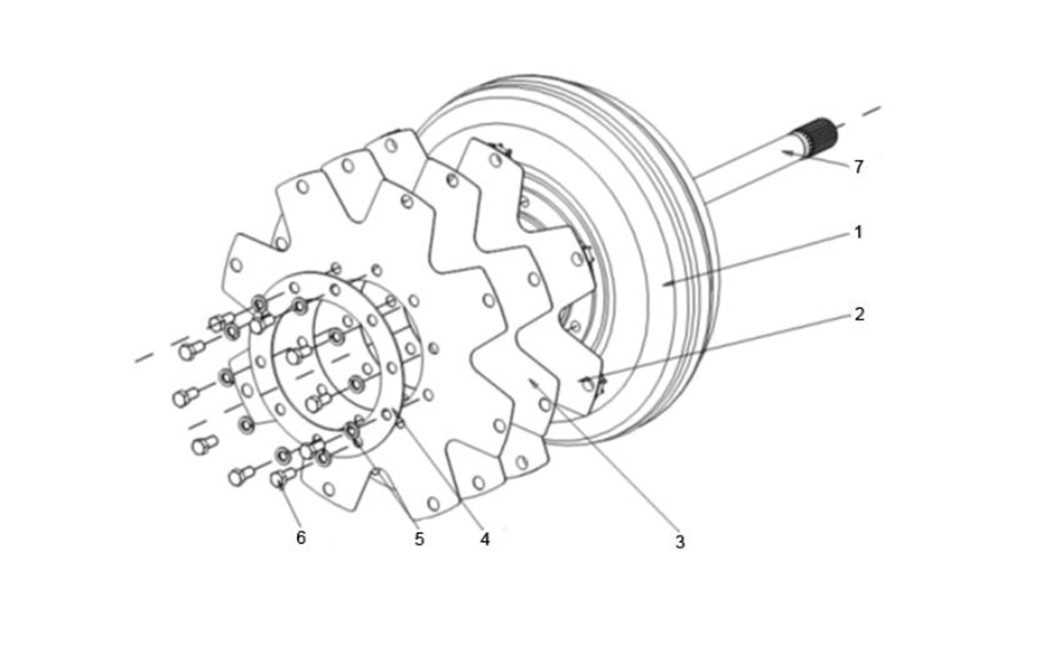

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
8-45-1 |
1 |
60272217 |
1 |
变矩器TK4218857 SYL956变速箱 ASSY-TORQUE CONVERTER |
8-45-2 |
2 |
60272218 |
1 |
弹性板TK4218906 SYL956变速箱 ASSY-DRIVE PLATE BC 13.12 |
8-45-3 |
3 |
60272219 |
2 |
弹性板TK4218907 SYL956变速箱 PLATE-DRIVE 13.12 |
8-45-4 |
4 |
60272220 |
1 |
压环TK4218908 SYL956变速箱配 RING-BACKING |
8-45-5 |
5 |
60272221 |
10 |
弹垫TK4218928 SYL956变速箱配 LOCKWASHER 10 |
8-45-6 |
6 |
60272222 |
10 |
螺钉TK4218929 SYL956变速箱配 CAPSCREW M10x1x20 |
8-45-7 |
7 |
60272223 |
1 |
取力轴4214599 SYL956变速箱配件 SHAFT-PUMP DRIVE |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
8-47-1 |
1 |
60272224 |
1 |
1档毂4217432 SYL956变速箱配件 ASSY-FWD AND 1ST SHAFT, |
8-47-2 |
2 |
60272266 |
3 |
卡簧6JM55 SYL956变速箱配件 SNAP RING-EXTERNAL |
8-47-3 |
3 |
60272234 |
1 |
活塞4217338 SYL956变速箱配件 ASSY-CLUTCH PISTON, |
8-47-4 |
4 |
60272236 |
1 |
油封4214306 SYL956变速箱配件 SEAL-CLUTCH PISTON OUTER |
8-47-5 |
5 |
60272282 |
1 |
单向阀4202581 SYL956变速箱配件 SCREEN |
8-47-6 |
6 |
60272281 |
1 |
油封248768 SYL956变速箱配件 SEAL-CLUTCH PISTON INNER |
8-47-7 |
7 |
60272235 |
1 |
活塞4217388 SYL956变速箱配件 ASSY-PISTON RELIEF VALVE |
8-47-8 |
8 |
60272236 |
1 |
油封4214306 SYL956变速箱配件 SEAL-CLUTCH PISTON OUTER |
8-47-9 |
9 |
60272281 |
1 |
油封248768 SYL956变速箱配件 SEAL-CLUTCH PISTON INNER |
8-47-10 |
10 |
60272260 |
1 |
单向阀246571 SYL956变速箱配件 SEAT-BALL |
8-47-11 |
11 |
60272261 |
1 |
单向阀10J6 SYL956变速箱配件 BALL |
8-47-12 |
12 |
60272237 |
2 |
卡簧4218620 SYL956变速箱配件 RING-SNAP |
8-47-13 |
13 |
60272238 |
2 |
压盘4214620 SYL956变速箱配件 PLATE-END |
8-47-14 |
14 |
60272239 |
18 |
摩擦片4216970 SYL956变速箱配件 DISC-INNER |
8-47-15 |
15 |
60272240 |
7 |
钢片4215584 SYL956变速箱配件 DISC-SEPARATOR OUTER |
8-47-16 |
16 |
60272241 |
3 |
密封环4207427 SYL956变速箱配件 RING-PISTON |
8-47-17 |
17 |
60272242 |
1 |
止推垫4216658 SYL956变速箱配件 BEARING THRUST WASHER |
8-47-18 |
18 |
60272243 |
1 |
保持架4217247 SYL956变速箱配件 RETAINER-SPRING |
8-47-19 |
19 |
60272286 |
1 |
保持架4217145 SYL956变速箱配件 RETAINER-SPRING |
8-47-20 |
20 |
60272244 |
1 |
弹簧4217436 SYL956变速箱配件 SPRING-CLUTCH |
