SANY SYL956H5 WHEEL LOADER parts catalog 25
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
9-75-1 |
1 |
60272684 |
1 |
阀体 |
HOUSING |
9-75-2 |
2 |
60272685 |
1 |
阀体 |
HOUSING |
9-75-3 |
3 |
60272667 |
1 |
盖板 |
GLAND NUT |
9-75-4 |
4 |
60272683 |
1 |
保护套 |
GAITER |
9-75-5 |
5 |
60272663 |
1 |
堵头 |
BLEED PLUG |
9-75-6 |
6 |
60272676 |
1 |
定位螺母 |
STOPNUT |
9-75-7 |
7 |
60272681 |
1 |
垫片 |
THRUST WASHER |
9-75-8 |
8 |
60272687 |
1 |
阀芯 |
SPOOL DIA IO STD |
9-75-9 |
9 |
60272688 |
1 |
阀芯 |
SPOOL DUAL |
9-75-10 |
10 |
60272673 |
1 |
油封 |
GUADRING |
9-75-11 |
11 |
60272671 |
1 |
O形圈 |
O-RING |
9-75-12 |
12 |
60272669 |
1 |
O形圈 |
O-RING |
9-75-13 |
13 |
60272682 |
1 |
柱塞 |
PISTON |
9-75-14 |
14 |
60272670 |
1 |
O形圈 |
O-RING |
9-75-15 |
15 |
60272679 |
2 |
弹簧垫片 |
SPRING WASHER |
9-75-17 |
17 |
60272660 |
1 |
弹簧 |
SPRING=BMV REGULATING |
9-75-18 |
18 |
60272659 |
1 |
弹簧 |
SPRING=BMV RETURN |
9-75-19 |
19 |
60272658 |
1 |
弹簧 |
SPRING=BMV RETURN |
9-75-20 |
20 |
60272662 |
1 |
卡簧 |
CIRCLIP |
9-75-21 |
21 |
60272680 |
1 |
垫片 |
WASHER |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
9-77-22 |
22 |
60272678 |
1 |
踏板 |
PEDAL ASSY 45 DEG |
9-77-23 |
23 |
60272664 |
5 |
堵头 |
PLUG=9/16 UNF HEX-SKT |
9-77-24 |
24 |
60272668 |
1 |
O形圈 |
O-RING |
9-77-25 |
25 |
60272661 |
1 |
弹簧 |
BMV STAGE SPRING |

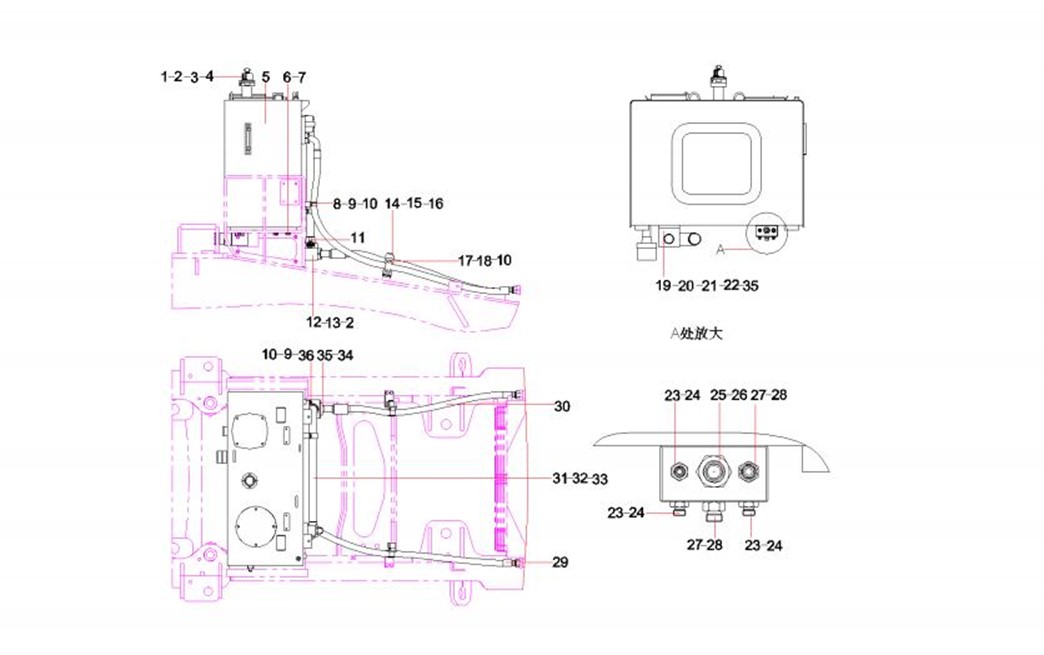

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
9-79-1 |
1 |
60129702 |
1 |
呼吸阀 |
Valve, breather |
9-79-2 |
2 |
B230101000366 |
2 |
O形圈 |
O-ring 59.4×3.1JISB2401 |
9-79-3 |
3 |
A210204000130 |
4 |
螺钉 |
Screw M6×16GB70.1 |
9-79-4 |
4 |
24000632 |
4 |
垫圈6GB97.1 达克锈 |
Washer |
9-79-5 |
5 |
13515794 |
1 |
液压油箱总成 |
hydraulic fuel tank assy. |
9-79-6 |
6 |
A210111000053 |
6 |
螺栓M16×40GB5783 10.9级 |
Bolt M16×40GB5783 10.9 |
9-79-7 |
7 |
60060553 |
6 |
垫圈16GB96.1 达克锈 |
Washer 16GB96.1 |
9-79-8 |
8 |
60086357 |
1 |
线束固定夹 |
Clamp, harness |
9-79-9 |
9 |
A210111000197 |
5 |
螺栓 |
Bolt M10×25GB5783 10.9 |
9-79-10 |
10 |
24000637 |
11 |
垫圈10GB97.1 达克锈 |
Washer |
9-79-11 |
11 |
60205581 |
1 |
单向阀 |
Check valve |
9-79-12 |
12 |
13511639 |
1 |
回油法兰 |
oil return flange SYL956H5.10.3-1 |
9-79-13 |
13 |
A210204000462 |
2 |
螺钉M12×45GB70.1 10.9级 |
Screw M12×45GB70.1 10.9 |
9-79-14 |
14 |
13404900 |
2 |
固定座 |
fixed seat SYL956H1.10.1.30 |
9-79-15 |
15 |
24000639 |
4 |
垫圈12GB97.1 达克锈 |
Washer |
9-79-16 |
16 |
A210111000101 |
4 |
螺栓M12×25GB5783 10.9级 |
Bolt M12×25GB5783 10.9 |
9-79-17 |
17 |
B210851000013 |
3 |
单管夹 |
Clamp, single pipe |
9-79-18 |
18 |
A210111000033 |
6 |
螺栓 |
Bolt M10×80GB5783 |
9-79-19 |
19 |
变更或见其他配置 |
1 |
油箱吸油钢管 |
fuel tank suction oil block |
9-79-20 |
20 |
B230101002160 |
1 |
O形圈 |
O-ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
9-81-21 |
21 |
A210204000455 |
4 |
螺钉M12×110GB70.1 10.9级 |
Screw M12×110GB70.1 10.9 |
9-81-22 |
22 |
13049247 |
1 |
法兰盖板 |
Screw Plug |
9-81-23 |
23 |
A820205000940 |
3 |
接头 |
Connector |
9-81-24 |
24 |
B230101000047 |
3 |
O形圈 |
O-ring |
9-81-25 |
25 |
A820205000942 |
1 |
接头 |
Connector |
9-81-26 |
26 |
B230101000356 |
1 |
O形圈 |
O-ring 23.7×3.5JISB2401 |
9-81-27 |
27 |
A820205002389 |
2 |
接头 |
Connector |
9-81-28 |
28 |
B230101000049 |
2 |
O形圈 |
O-ring 13.8×2.4JISB2401 |
9-81-29 |
29 |
60273625 |
1 |
胶管 |
rubber hose |
9-81-30 |
30 |
B230103006888 |
1 |
胶管 |
Rubber Hose |
9-81-31 |
31 |
13511559 |
1 |
回油管 |
Oil return SYL956H5.10.3.2 |
9-81-32 |
32 |
A210204000357 |
4 |
螺钉M10×60GB70.1 10.9级 |
Screw |
9-81-33 |
33 |
60048836 |
1 |
O形圈 |
O-ring |
9-81-34 |
34 |
B210780000244 |
4 |
对开法兰 |
Flange, split |
9-81-35 |
35 |
A210204000354 |
12 |
螺钉 M10×30GB70.1 10.9级 |
Screw M10×30GB70.1 10.9 |
9-81-36 |
36 |
13045257 |
2 |
管夹 |
Pipe nip |

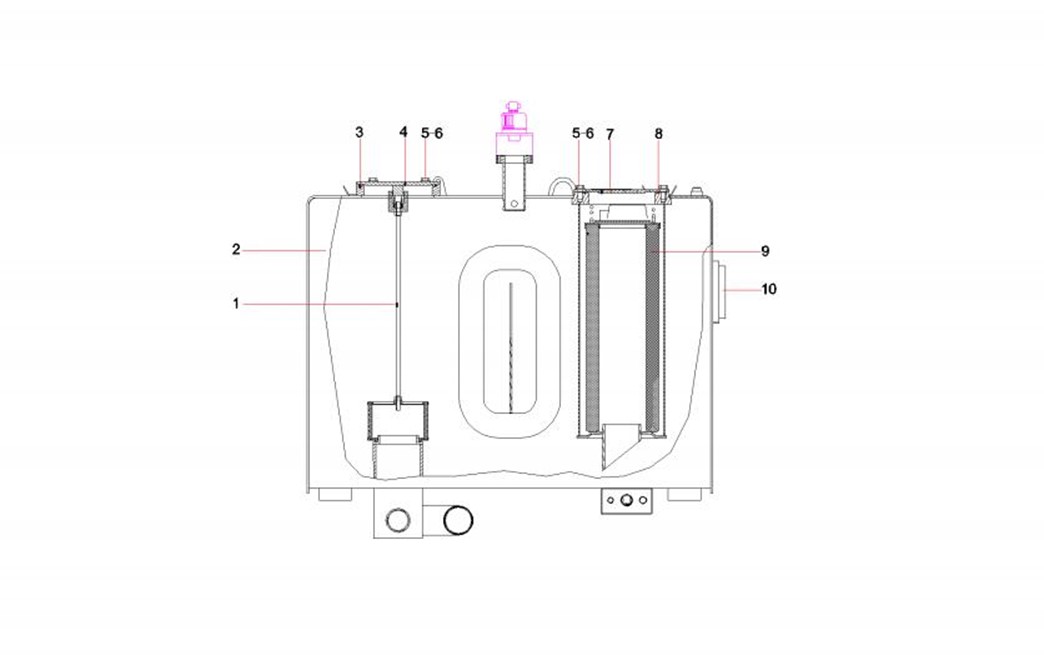

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
9-83-1 |
1 |
60200363 |
1 |
吸油过滤器 |
Oil suction filter |
9-83-2 |
2 |
13511593 |
1 |
液压油箱体 |
hydraulic fuel tank |
9-83-3 |
3 |
B230101000588 |
1 |
O形圈 |
O-ring 179.3×5.7JISB2401 |
9-83-4 |
4 |
12731156 |
1 |
回油盖 |
Oil return cover |
9-83-5 |
5 |
A210111000037 |
8 |
螺栓 |
Bolt |
9-83-6 |
6 |
A210405000001 |
8 |
垫圈 |
Washer |
9-83-7 |
7 |
13304809 |
1 |
吸油盖 |
Suction cover SYL958H1.10.3.1.9 |
9-83-8 |
8 |
60112246 |
1 |
O形圈 |
O-ring |
9-83-9 |
9 |
60200365 |
1 |
回油过滤器 |
Filter, return oil |
9-83-10 |
10 |
A250100000174 |
1 |
液位计 |
Gauge, sight glass |
