SANY SYL956H5 WHEEL LOADER parts catalog 28+

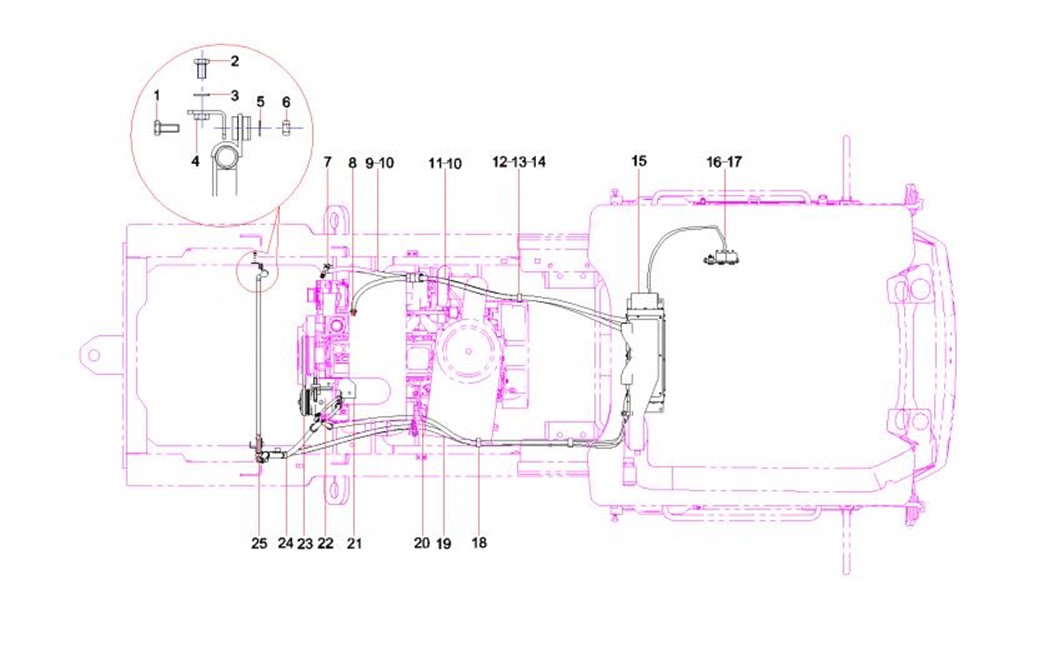

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
11-3-1 |
1 |
A210111000090 |
6 |
螺栓 |
Bolt |
11-3-2 |
2 |
A210111000093 |
4 |
螺栓 |
Bolt |
11-3-3 |
3 |
24000511 |
11 |
垫圈8GB93 达克锈 |
Washer |
11-3-4 |
4 |
60060565 |
8 |
垫圈8GB96.1 达克锈 |
Washer |
11-3-5 |
5 |
13049726 |
2 |
冷凝器安装支架 |
BRACKET |
11-3-6 |
6 |
A210307000012 |
5 |
螺母 |
Nut |
11-3-7 |
7 |
60272649 |
1 |
水阀 |
water Valve |
11-3-8 |
8 |
60272645 |
1 |
转换接头 |
Conversion joint |
11-3-9 |
9 |
60272647 |
1 |
柴油机至蒸发器取水管 |
hose |
11-3-10 |
10 |
60269907 |
2 |
热水管接头 |
CONNECTOR |
11-3-11 |
11 |
60272648 |
1 |
蒸发器至柴油机回水管 |
hose |
11-3-12 |
12 |
A210111000195 |
8 |
螺栓 |
Bolt M10×16GB5783 10.9 |
11-3-13 |
13 |
24000637 |
8 |
垫圈10GB97.1 达克锈 |
Washer |
11-3-14 |
14 |
60086357 |
8 |
线束固定夹 |
Clamp, harness |
11-3-15 |
15 |
60270026 |
1 |
蒸发器 |
EVAPORATOR |
11-3-16 |
16 |
60234587 |
1 |
控制面板 |
Control panel |
11-3-17 |
17 |
60234588 |
1 |
空调线束 |
Harness wire air conditioner |
11-3-18 |
18 |
A239900000065 |
20 |
尼龙扎带 |
Strap, nylon |
11-3-19 |
19 |
60272644 |
1 |
蒸发器至压缩机胶管 |
hose |
11-3-20 |
20 |
60272646 |
1 |
冷凝器至蒸发器胶管 |
HOSE |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
11-5-21 |
21 |
13511971 |
1 |
压缩机安装支架 |
BRACKET SYL956H5.12.1 |
11-5-22 |
22 |
60235423 |
1 |
压缩机 |
A/C Compressor |
11-5-23 |
23 |
60279718 |
1 |
皮带 |
BELT |
11-5-24 |
24 |
60272643 |
1 |
压缩机至冷凝器胶管 |
hose |
11-5-25 |
25 |
60270027 |
1 |
冷凝器 |
CONDENSER |

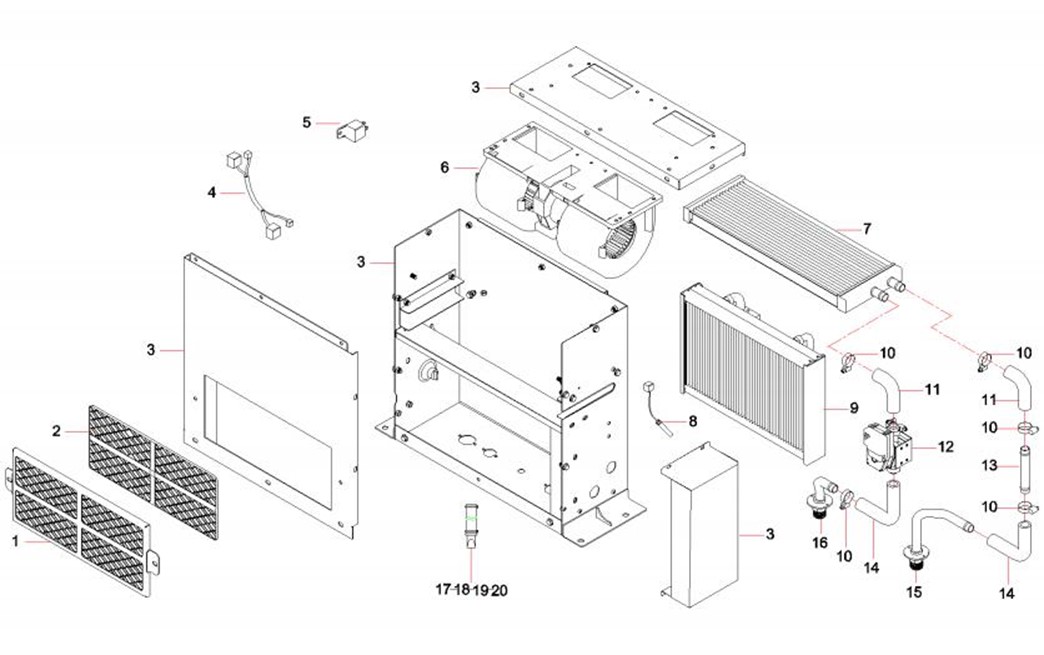

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
11-7-1 |
1 |
60309971 |
1 |
回风网框架 |
BRACKET |
11-7-2 |
2 |
60309972 |
1 |
过滤棉 |
FILTER |
11-7-3 |
3 |
60309955 |
1 |
蒸发器箱体 |
BOX |
11-7-4 |
4 |
60309973 |
1 |
蒸发器线束 |
HARNESS |
11-7-5 |
5 |
60309974 |
1 |
继电器 |
RELAY |
11-7-6 |
6 |
60309963 |
1 |
蒸发风机 |
FAN |
11-7-7 |
7 |
60309962 |
1 |
制热器 |
HEATER |
11-7-8 |
8 |
60309961 |
1 |
感温探头 |
DETECTOR |
11-7-9 |
9 |
60309960 |
1 |
制冷器 |
COOLER |
11-7-10 |
10 |
60309964 |
8 |
喉箍 |
CLAMP |
11-7-11 |
11 |
60309956 |
2 |
弯热水管 |
HOSE |
11-7-12 |
12 |
60309958 |
1 |
水阀电机 |
WATER VALVE |
11-7-13 |
13 |
60309959 |
1 |
过渡接头 |
CONNECTOR |
11-7-14 |
14 |
60309957 |
1 |
弯热水管 |
HOSE |
11-7-15 |
15 |
60309965 |
1 |
制热接头 |
CONNECTOR |
11-7-16 |
16 |
60309966 |
1 |
制热接头 |
CONNECTOR |
11-7-17 |
17 |
60309967 |
1 |
水管 |
HOSE |
11-7-18 |
18 |
60309969 |
1 |
唇形阀 |
VALVE |
11-7-19 |
19 |
60309970 |
1 |
线扎 |
TIE |
11-7-20 |
20 |
60309968 |
1 |
连接管 |
HOSE |

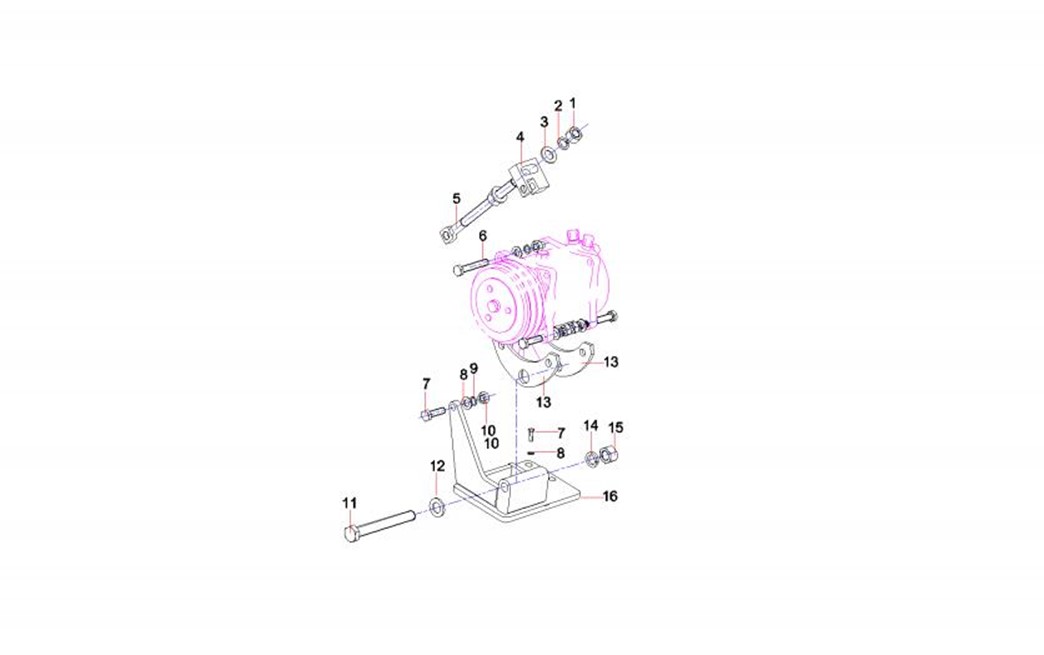

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
11-9-1 |
1 |
A210307000025 |
2 |
螺母 |
Nut M14GB6170 |
11-9-2 |
2 |
A210405000002 |
2 |
垫圈 |
Washer 14GB97.1 |
11-9-3 |
3 |
A210401000003 |
2 |
垫圈 |
Washer 14GB93 |
11-9-4 |
4 |
13051352 |
1 |
调整块 |
Adjust Block |
11-9-5 |
5 |
13051345 |
1 |
调节螺杆 |
Rod |
11-9-6 |
6 |
A210111000111 |
1 |
螺栓M10×60GB5783 10.9级 |
Bolt M10×60GB5783 10.9 |
11-9-7 |
7 |
A210111000025 |
9 |
螺栓 |
Bolt |
11-9-8 |
8 |
A210405000011 |
6 |
垫圈 |
Washer |
11-9-9 |
9 |
A210401000001 |
6 |
垫圈 |
Washer |
11-9-10 |
10 |
A210307000036 |
6 |
螺母 |
Nut M10GB6170 10 |
11-9-11 |
11 |
21005243 |
1 |
螺栓 |
Bolt M16×130GB5783 |
11-9-12 |
12 |
A210405000003 |
1 |
垫圈 |
Washer |
11-9-13 |
13 |
13051344 |
2 |
月牙板 |
MOONPLATE |
11-9-14 |
14 |
A210401000004 |
1 |
垫圈 |
Washer |
11-9-15 |
15 |
A210307000028 |
1 |
螺母 |
Nut |
11-9-16 |
16 |
13654620 |
1 |
支架 |
BRACKET SYL956H5.12.1B |

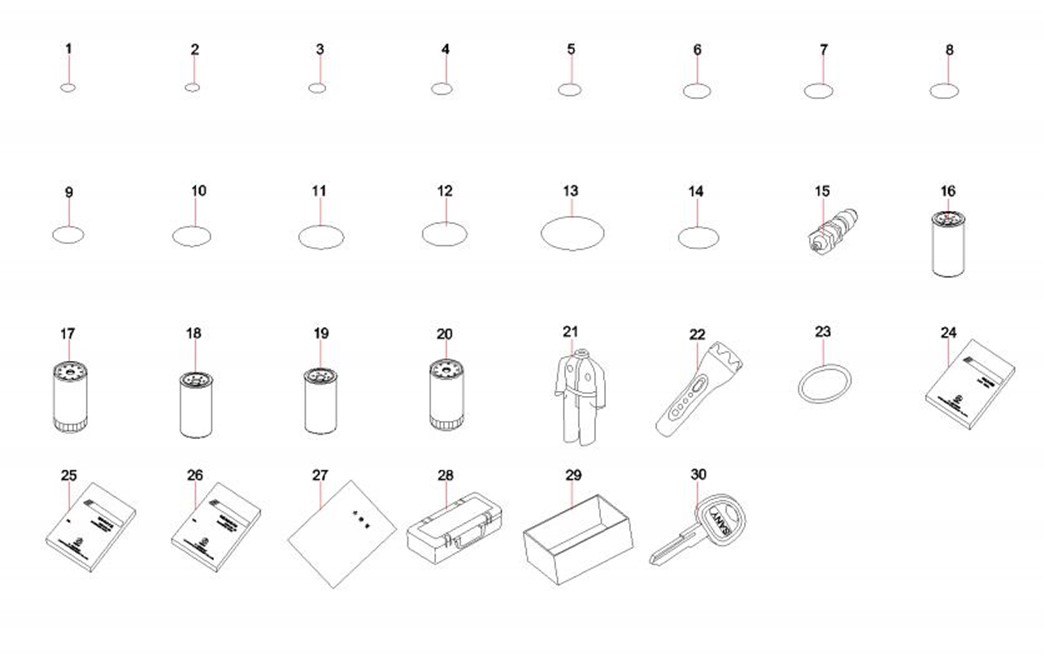

第12章
随机附件
(accessories SYL956H5.13)
