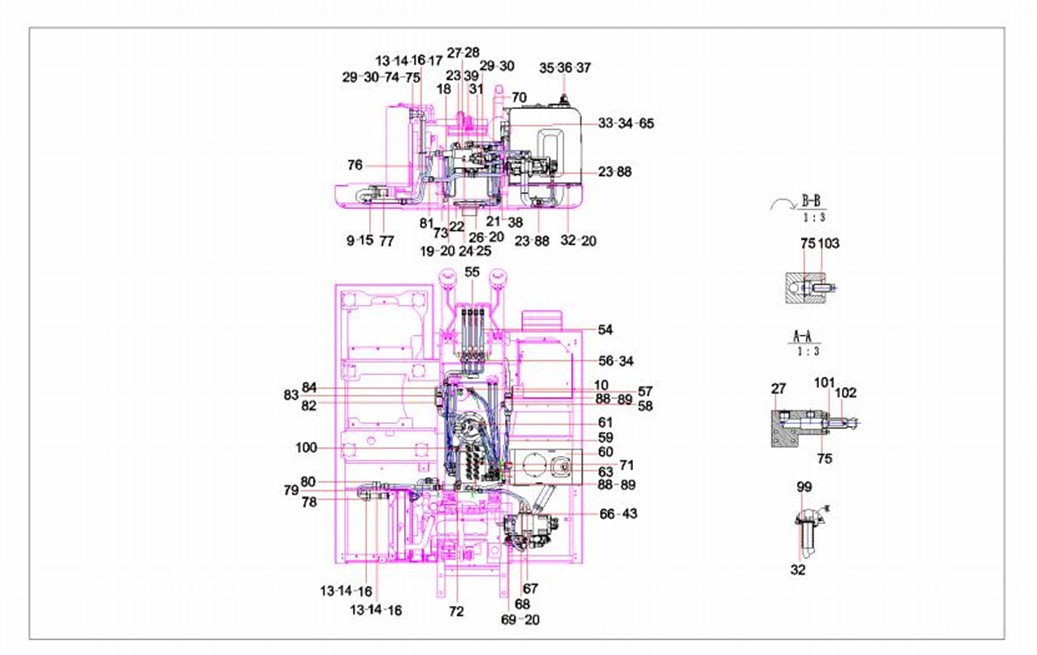

SANY SY135C SY135C9 SY135C9I4K EXCAVATOR parts catalog 03
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-9-46 |
46 |
60266851 |
1 |
rubber hose |
2-9-47 |
47 |
60266852 |
1 |
rubber hose |
2-9-48 |
48 |
B230103000373 |
1 |
Rubber hose |
2-9-49 |
49 |
B230103004200 |
1 |
Rubber hose |
2-9-50 |
50 |
60266849 |
1 |
rubber hose |
2-9-51 |
51 |
B230103007775 |
1 |
Hose |
2-9-52 |
52 |
13424603 |
1 |
Oil Suction Steel |
2-9-53 |
53 |
B230103001005 |
1 |
Rubber hose |
2-9-62 |
62 |
A210855000052 |
4 |
Clamp |
2-9-64 |
64 |
A820606020616 |
1 |
Oil suction rubber hose |
2-9-104 |
104 |
A820205002283 |
1 |
Connector |
2-9-105 |
105 |
B210780000024 |
2 |
Fitting, Elbow |
2-9-106 |
106 |
60281981 |
1 |
Rubber Hose |
2-9-107 |
107 |
A820205000961 |
1 |
Connector |
2-9-108 |
108 |
B230101000049 |
2 |
O-ring 13.8×2.4JISB2401 |
2-9-109 |
109 |
A820205000947 |
1 |
Plug |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-11-13 |
13 |
24000633 |
22 |
Washer |
2-11-14 |
14 |
A210307000012 |
18 |
Nut |
2-11-15 |
15 |
A210204000354 |
4 |
Screw |
2-11-16 |
16 |
A820301017374 |
3 |
U-bolt |
2-11-17 |
17 |
13588668 |
1 |
Steel Plate SY155C9I3K.1.2-22 |
2-11-18 |
18 |
11728602 |
1 |
Pipe GP, return, oil |
2-11-19 |
19 |
A210111000106 |
4 |
Bolt |
2-11-20 |
20 |
A210491000118 |
20 |
Washer 16GB1230 |
2-11-21 |
21 |
13282859 |
1 |
main valve frame SY135C.1.2.7 |
2-11-22 |
22 |
10570332 |
1 |
Dowel, swing mechanism |
2-11-23 |
23 |
21002826 |
3 |
Pipe connector |
2-11-24 |
24 |
A210110000014 |
4 |
Bolt M12×80GB5782 10.9 |
2-11-25 |
25 |
24000513 |
12 |
Washer |
2-11-26 |
26 |
A210204000312 |
9 |
Screw M16×55GB70.1 10.9 |
2-11-27 |
27 |
13282207 |
1 |
Flange block SY135C.1.2.3-2 |
2-11-28 |
28 |
B230101000091 |
1 |
O-ring |
2-11-29 |
29 |
A210204000337 |
8 |
Screw M12×30GB70.110.9 |
2-11-30 |
30 |
24000639 |
11 |
Washer |
2-11-31 |
31 |
B210780000029 |
3 |
Fitting, Elbow |
2-11-32 |
32 |
A313041602516 |
5 |
Screw M16×25 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-13-33 |
33 |
A210204000336 |
8 |
Screw M10×65GB70.1 10.9 grade |
2-13-34 |
34 |
24000512 |
13 |
Washer |
2-13-35 |
35 |
60237031 |
1 |
Breather valve |
2-13-36 |
36 |
24000632 |
4 |
Washer |
2-13-37 |
37 |
A210204000130 |
4 |
Screw M6×16GB70.1 |
2-13-38 |
38 |
12159487 |
1 |
Pipe, oil return |
2-13-39 |
39 |
B210780000838 |
1 |
Connector |
2-13-54 |
54 |
B230103005717 |
4 |
Hose |
2-13-55 |
55 |
A820101344841 |
2 |
Clamp, pipe |
2-13-56 |
56 |
A210204000358 |
2 |
Screw M10×80GB70.1 10.9 |
2-13-57 |
57 |
13721016 |
1 |
plate SY150W9I3K.1.2-6 |
2-13-58 |
58 |
60246487 |
1 |
High pressure ball valve |
2-13-59 |
59 |
B230103002921 |
1 |
Hose Assembly |
2-13-60 |
60 |
13438706 |
1 |
Hydraulic Fuel Tank |
2-13-61 |
61 |
B230103001485 |
1 |
Hose Assembly |
2-13-63 |
63 |
B210780000029 |
1 |
Fitting, Elbow |
2-13-65 |
65 |
13835068 |
1 |
Steel pipe SY135C9I4K.1.2.10 |
2-13-66 |
66 |
B210780000007 |
4 |
Flange, Split |
2-13-67 |
67 |
60331791 |
1 |
Hose |
2-13-68 |
68 |
60279419 |
1 |
rubber hose |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-15-69 |
69 |
A210204000232 |
4 |
Screw M16×45GB70.1 10.9 |
2-15-70 |
70 |
60043073 |
1 |
Hose,rubber |
2-15-71 |
71 |
B230103000950 |
1 |
Rubber hose |
2-15-72 |
72 |
B210780000028 |
1 |
Fitting, Elbow |
2-15-73 |
73 |
B230103004054 |
1 |
Hose |
2-15-74 |
74 |
13424503 |
1 |
Oil Return Steel Pipe |
2-15-75 |
75 |
B230101000366 |
4 |
O-ring |
2-15-76 |
76 |
B230103005693 |
1 |
Hose Assembly |
2-15-77 |
77 |
A229900004566 |
1 |
Clamp, pipe |
2-15-78 |
78 |
13588671 |
1 |
steel pipe support plate |
2-15-79 |
79 |
13424523 |
1 |
Oil Return Steel Pipe |
2-15-80 |
80 |
13588665 |
1 |
Steel Plate SY155C9I3K.1.2-21 |
2-15-81 |
81 |
B210780000030 |
1 |
Fitting, Elbow |
2-15-82 |
82 |
11938003 |
1 |
Block |
2-15-83 |
83 |
11938015 |
1 |
Plate |
2-15-84 |
84 |
B230103003452 |
2 |
Rubber hose |
2-15-88 |
88 |
B230101000356 |
30 |
O-ring |
2-15-89 |
89 |
A820205002473 |
13 |
Connector |
2-15-99 |
99 |
B230101000038 |
1 |
O-ring |
2-15-100 |
100 |
60016086 |
1 |
Valve GP, hydraulic control |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-17-101 |
101 |
A210204000215 |
2 |
Screw |
2-17-102 |
102 |
60205580 |
1 |
Check valve |
2-17-103 |
103 |
60205581 |
1 |
Check valve |
