SANY SY135C SY135C9 SY135C9I4K EXCAVATOR parts catalog 07
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

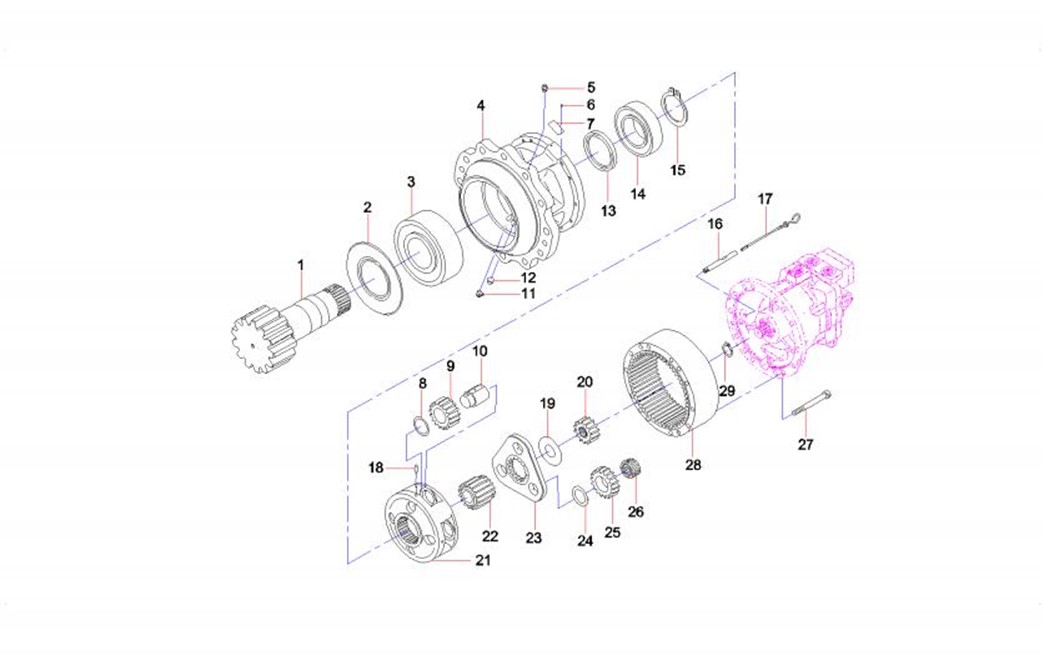

2-49-1 |
1 |
B229900005915 |
1 |
Shaft, drive, swing reducer |
2-49-2 |
2 |
B229900005914 |
1 |
Cover, seal, swing reducer |
2-49-3 |
3 |
B221500000591 |
1 |
Bearing, roller, swing reducer |
2-49-4 |
4 |
60038440 |
1 |
Housing |
2-49-5 |
5 |
60008609 |
1 |
Plug |
2-49-6 |
6 |
60038620 |
4 |
Pin |
2-49-7 |
7 |
60038547 |
2 |
Nameplate |
2-49-8 |
8 |
B229900005907 |
1 |
Ring, retaining, swing reducer |
2-49-9 |
9 |
B221801000057 |
4 |
Gear, planetary, swing reducer |
2-49-10 |
10 |
B229900005918 |
4 |
Roll, pin, swing reducer |
2-49-11 |
11 |
60008610 |
1 |
Fitting, grease |
2-49-12 |
12 |
60038163 |
1 |
PT plug |
2-49-13 |
13 |
B230101002046 |
1 |
Seal, oil, swing reducer frame |
2-49-14 |
14 |
B221500000592 |
1 |
Bearing, roller, swing reducer |
2-49-15 |
15 |
60038871 |
1 |
Ring, stop |
2-49-16 |
16 |
B229900005919 |
1 |
Pipe, oil scale, swing reducer |
2-49-17 |
17 |
B229900000269 |
1 |
Oil dipstick |
2-49-18 |
18 |
60038261 |
4 |
Pin, spring |
2-49-19 |
19 |
B229900005905 |
3 |
Ring, retaining, swing reducer |
2-49-20 |
20 |
B221801000054 |
1 |
Gear, sun, swing reducer |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-51-21 |
21 |
60038625 |
1 |
Carrier, planetary |
2-51-22 |
22 |
B221801000055 |
1 |
Gear, sun, swing reducer |
2-51-23 |
23 |
60038624 |
1 |
Carrier, planetary |
2-51-24 |
24 |
B229900005906 |
7 |
Ring, retaining, swing reducer |
2-51-25 |
25 |
B221801000056 |
3 |
Gear, planetary, swing reducer |
2-51-26 |
26 |
B229900005916 |
3 |
Nut, lock, swing reducer |
2-51-27 |
27 |
60038451 |
10 |
Screw, hex |
2-51-28 |
28 |
B229900005522 |
1 |
Ring, gear |
2-51-29 |
29 |
60038870 |
1 |
Ring, stop |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-53-1 |
1 |
60174894 |
1 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-55-1 |
1 |
13455260 |
1 |
air intake system |
2-55-2 |
2 |
13455261 |
1 |
cooling system SY135C9I4K.1.3.3 |
2-55-3 |
3 |
60254779 |
1 |
Engine |
2-55-4 |
4 |
13077998 |
1 |
Damping and transmission system |
2-55-5 |
5 |
13455262 |
1 |
exhaust system SY135C9I4K.1.3.4 |
2-55-6 |
6 |
13452524 |
1 |
Fuel system assembly |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

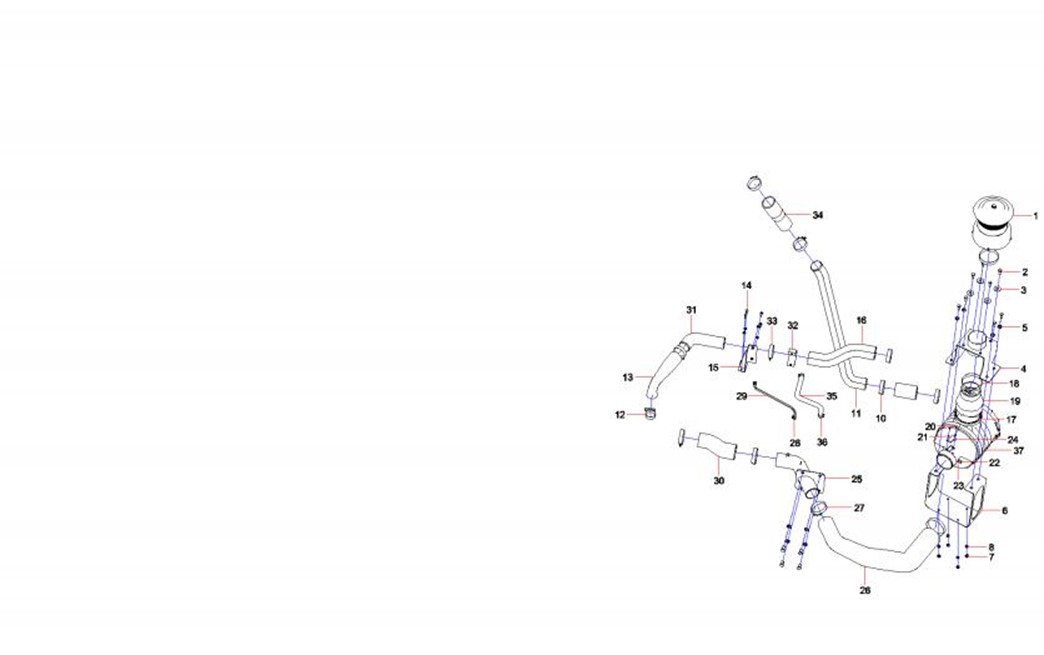

2-57-1 |
1 |
60157368 |
1 |
Prefilter, air |
2-57-2 |
2 |
A210111000101 |
12 |
Bolt M12×25GB5783 10.9 |
2-57-3 |
3 |
60060548 |
8 |
Washer 12GB96.1 |
2-57-4 |
4 |
13428314 |
1 |
welding tube 2 |
2-57-5 |
5 |
24000639 |
4 |
Washer |
2-57-6 |
6 |
13428586 |
1 |
fixed frame SY135C9I4K.1.3.2.2 |
2-57-7 |
7 |
A210307000012 |
4 |
Nut |
2-57-8 |
8 |
24000633 |
8 |
Washer |
2-57-10 |
10 |
B229900001059 |
7 |
T-type anchor ear |
2-57-11 |
11 |
13427721 |
1 |
Exhaust pipe of intercooler |
2-57-12 |
12 |
60001972 |
1 |
T-type anchor ear |
2-57-13 |
13 |
13427708 |
1 |
air intake tube SY135C9I4K.1.3.2- |
2-57-14 |
14 |
A210111000343 |
4 |
Bolt M8×20GB5783 10.9 |
2-57-15 |
15 |
13449104 |
1 |
PLANT SY135C9I4K.1.3.2.5 |
2-57-16 |
16 |
13428700 |
1 |
intercooled air-intake pipe |
2-57-17 |
17 |
A229900006719 |
1 |
Clamp, T-type |
2-57-18 |
18 |
A229900002263 |
2 |
Clamp |
2-57-19 |
19 |
13425083 |
1 |
intercooled air-intake pipe |
2-57-20 |
20 |
A210210000030 |
2 |
Screw M4×12GB818 |
2-57-21 |
21 |
60060562 |
2 |
Washer |
