SANY SY135C SY135C9 SY135C9I4K EXCAVATOR parts catalog 39
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-31-21 |
21 |
60306286 |
6 |
THRUST WASHER(1) |
3-31-22 |
22 |
60306284 |
3 |
PLANETARY GEAR(1) |
3-31-23 |
23 |
60306288 |
3 |
NEEDLE ROLLER BEARING |
3-31-24 |
24 |
60306313 |
1 |
SNAP RING FOR HOLE |
3-31-25 |
25 |
60306300 |
1 |
SUN GEAR(1) |
3-31-26 |
26 |
60306302 |
1 |
THRUST PLATE |
3-31-27 |
27 |
60306303 |
1 |
COVER |
3-31-28 |
28 |
60306312 |
12 |
BOLT |
3-31-29 |
29 |
60306308 |
3 |
HEX SOCKET PLUG |
3-31-30 |
30 |
60306309 |
3 |
O-RING |
3-31-31 |
31 |
60306296 |
1 |
FLOATING SEAL KIT |
3-31-32 |
32 |
60306282 |
1 |
CARRIER ASSY(1) |
3-31-33 |
33 |
60306289 |
1 |
CARRIER ASSY(2) |
3-31-34 |
34 |
60306281 |
1 |
REDUCTION GEAR ASSY |

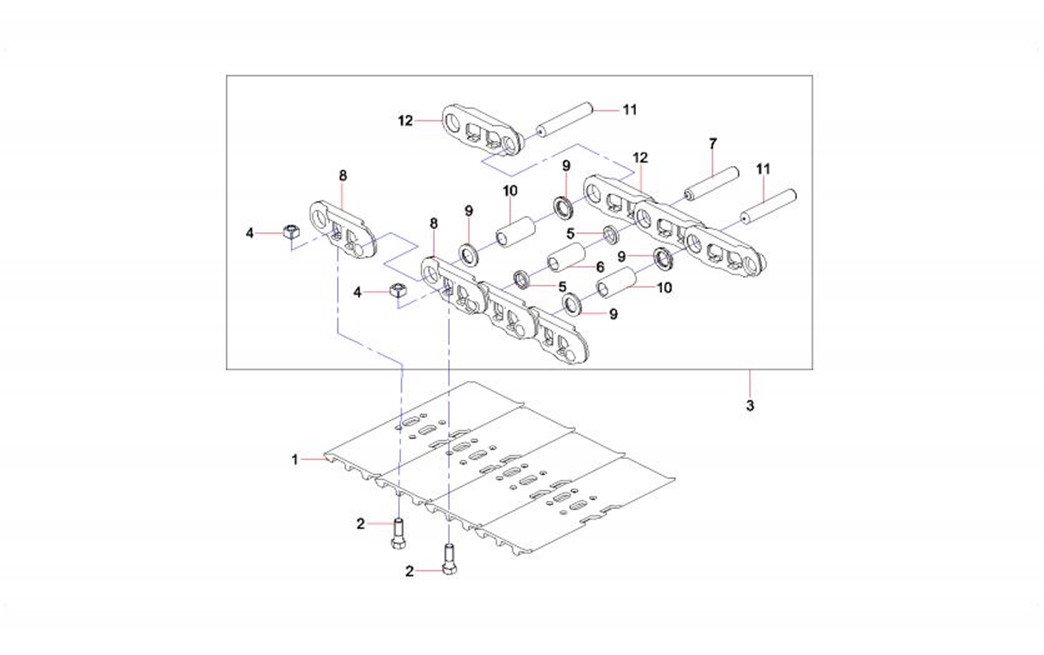

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-33-1 |
1 |
60114336 |
44 |
Shoe,crawler |
3-33-2 |
2 |
60088075 |
176 |
Bolt,crawler |
3-33-3 |
3 |
10786241 |
1 |
Track AS |
3-33-4 |
4 |
60018959 |
176 |
Nut, track |
3-33-5 |
5 |
11176811 |
2 |
Gasket, pin |
3-33-6 |
6 |
11176810 |
1 |
Bush, master pin |
3-33-7 |
7 |
11717575 |
1 |
pin |
3-33-8 |
8 |
11176814 |
44 |
Link, track, left |
3-33-9 |
9 |
60019264 |
86 |
Ring, sealing |
3-33-10 |
10 |
11176808 |
43 |
Sleeve, pin |
3-33-11 |
11 |
11176807 |
43 |
Pin |
3-33-12 |
12 |
11176813 |
44 |
Link, track |

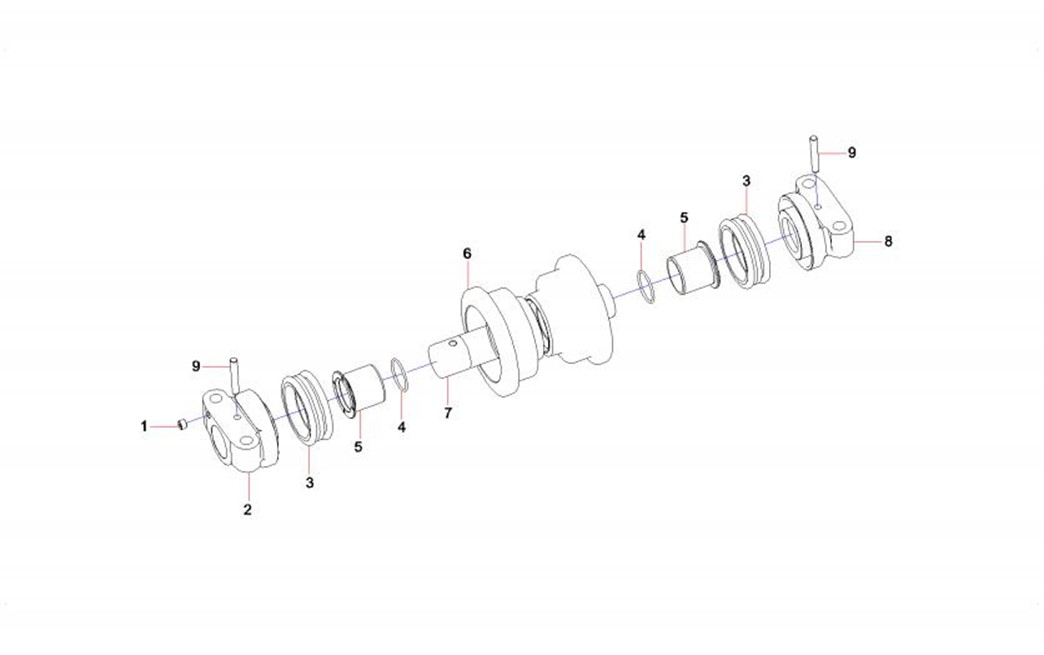

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-35-1 |
1 |
60047627 |
1 |
Plug, screw |
3-35-2 |
2 |
11583988 |
1 |
End cover,right |
3-35-3 |
3 |
60047792 |
2 |
Seal, oil, float |
3-35-4 |
4 |
A210608000074 |
2 |
O-ring |
3-35-5 |
5 |
60028677 |
2 |
Sleeve,shaft,with flange |
3-35-6 |
6 |
11583991 |
1 |
Thrust wheel body |
3-35-7 |
7 |
11583986 |
1 |
Shaft |
3-35-8 |
8 |
11583987 |
1 |
left_cover |
3-35-9 |
9 |
60047628 |
2 |
Pin |

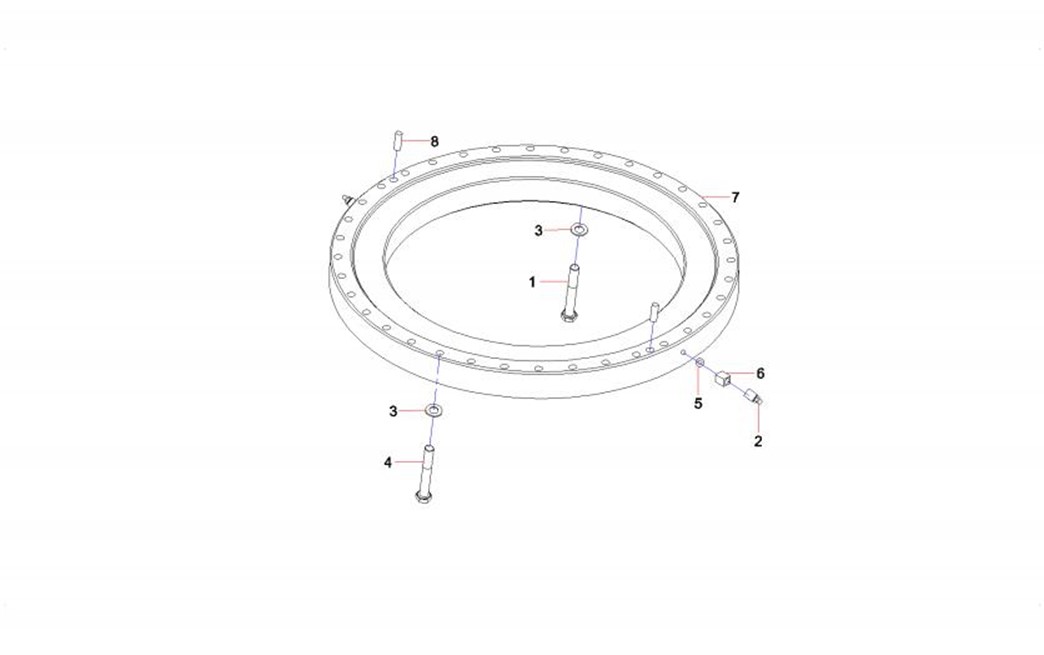

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-37-1 |
1 |
A210111000063 |
36 |
Bolt M20×70GB5783 10.9 |
3-37-2 |
2 |
B229900000686 |
2 |
Fitting, grease |
3-37-3 |
3 |
A210491000132 |
72 |
Washer 20GB1230 |
3-37-4 |
4 |
A210110000233 |
36 |
Bolt M20×110GB5782 10.9 |
3-37-5 |
5 |
A820102010428 |
2 |
Seal, ring |
3-37-6 |
6 |
A820205000955 |
2 |
Joint, square |
3-37-7 |
7 |
10835684 |
1 |
Bearing,slewing |
3-37-8 |
8 |
A820301012418 |
2 |
Pin |

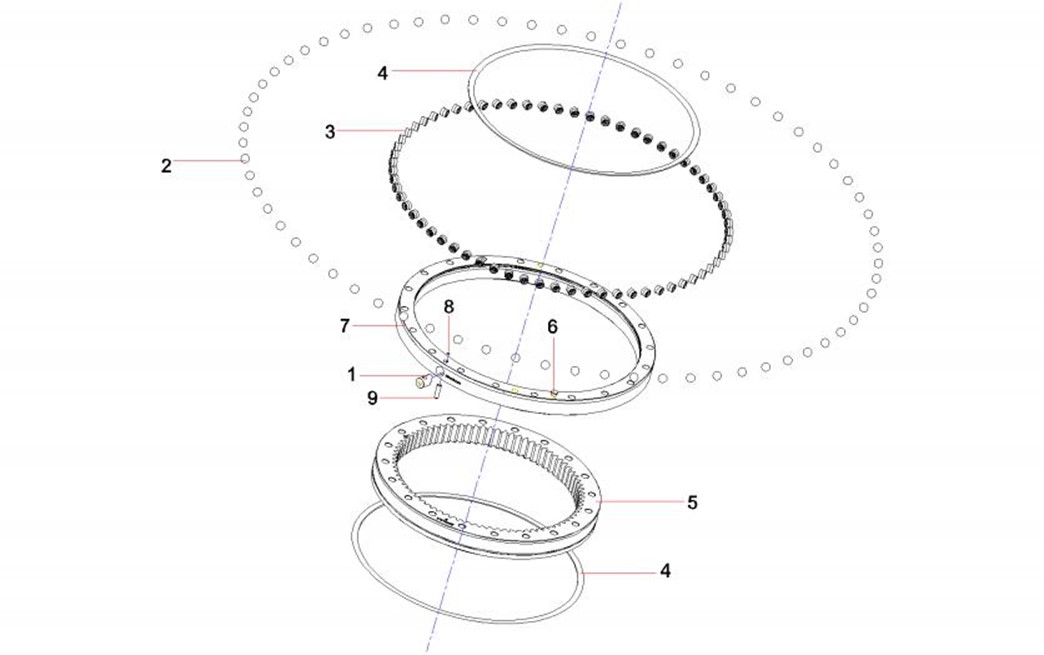

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-39-1 |
1 |
10835683 |
1 |
Plug |
3-39-2 |
2 |
A210661000031 |
68 |
Ballsteel |
3-39-3 |
3 |
A229900010024 |
68 |
Blockisolation |
3-39-4 |
4 |
60116970 |
2 |
Strip,seal |
3-39-5 |
5 |
10835681 |
1 |
Ring,inner |
3-39-6 |
6 |
A229900010008 |
2 |
Plug,plastic |
3-39-7 |
7 |
10835682 |
1 |
Ring,outer |
3-39-8 |
8 |
60012591 |
1 |
Pin |
3-39-9 |
9 |
A210551000028 |
1 |
Pin |
