SANY SY16C SY16C3 SY16C3Y4W EXCAVATOR parts catalog 24
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-17-1 |
1 |
A210110000178 |
2 |
Bolt M10×30GB5782 |
3-17-2 |
2 |
60280426 |
1 |
installation plate |
3-17-3 |
3 |
60280427 |
1 |
spring plate |
3-17-4 |
4 |
60280428 |
1 |
spring |
3-17-5 |
5 |
60280429 |
1 |
body cylinder |
3-17-6 |
6 |
60280430 |
1 |
seal ring |
3-17-7 |
7 |
60280431 |
1 |
bearing ring |
3-17-8 |
8 |
60280432 |
1 |
dust ring |
3-17-9 |
9 |
60280433 |
1 |
mandrel |
3-17-10 |
10 |
60275930 |
1 |
Refiller valve |

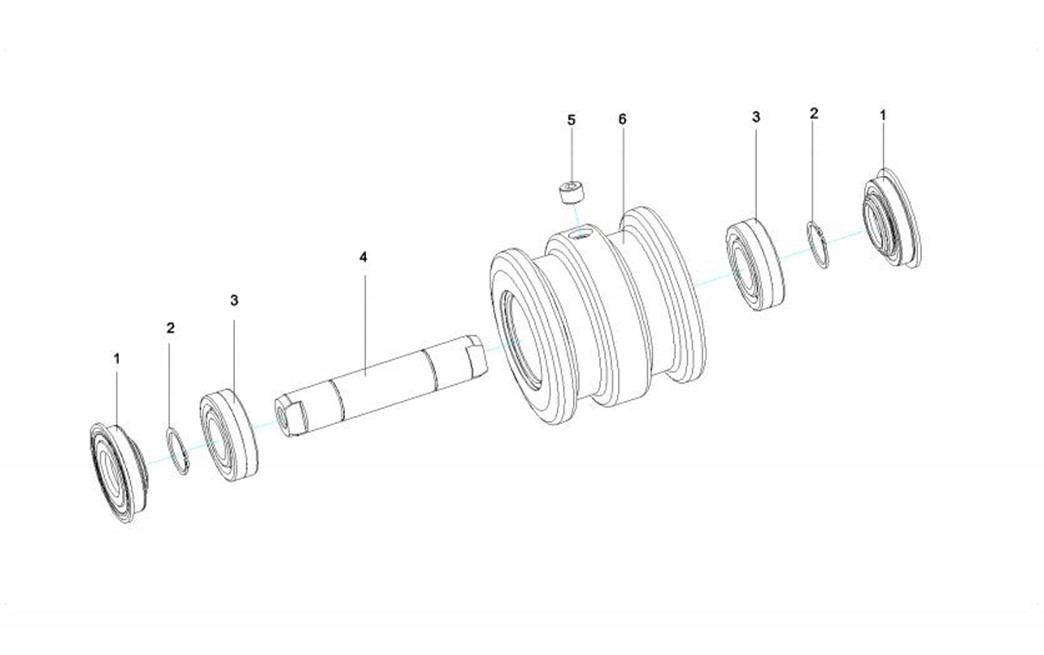

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-19-1 |
1 |
60219439 |
2 |
oil seal |
3-19-2 |
2 |
A210414000104 |
2 |
Ring, retainer 25GB894.1 |
3-19-3 |
3 |
A210601000006 |
2 |
Bearing, roll |
3-19-4 |
4 |
12934829 |
1 |
shaftSWZ048A-1 |
3-19-5 |
5 |
60047627 |
1 |
Plug, screw |
3-19-6 |
6 |
12934831 |
1 |
rollerSWZ048A_1 |

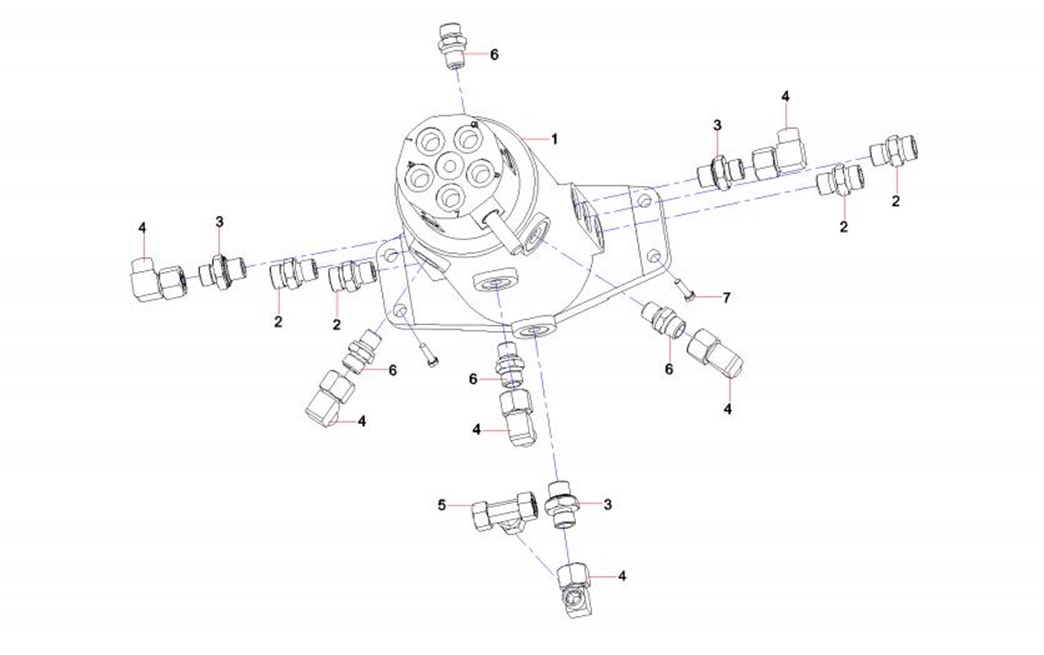

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-21-1 |
1 |
60022417 |
1 |
Swivel joint,central |
3-21-2 |
2 |
B210780000036 |
4 |
Connector, pipe |
3-21-3 |
3 |
23000531 |
3 |
Pipe connector |
3-21-4 |
4 |
B210780000418 |
6 |
Connector, pipe |
3-21-5 |
5 |
B210780000172 |
1 |
Connector, pipe |
3-21-6 |
6 |
B210780000174 |
4 |
Connector, pipe |
3-21-7 |
7 |
A210111000090 |
4 |
Bolt M8×25GB5783 |

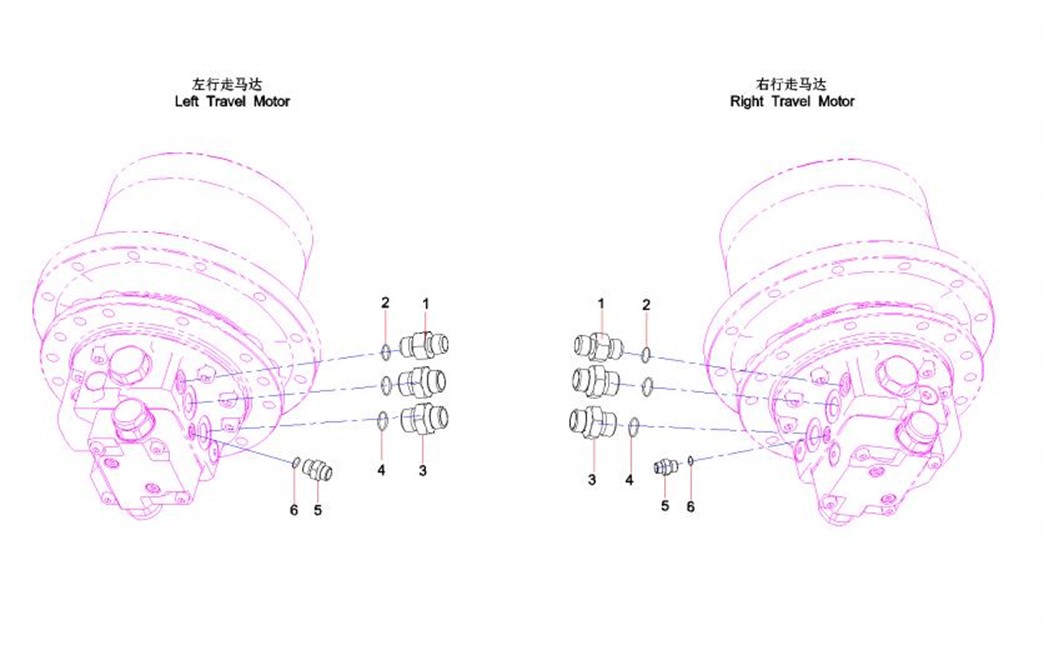

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-23-1 |
1 |
A820205000844 |
2 |
Connector |
3-23-2 |
2 |
B230101000047 |
2 |
O-ring |
3-23-3 |
3 |
11287446 |
4 |
Joint |
3-23-4 |
4 |
B230101000049 |
4 |
O-ring 13.8×2.4JISB2401 |
3-23-5 |
5 |
60227028 |
2 |
Adaptor |
3-23-6 |
6 |
A210608000097 |
2 |
O-ring 7.8×1.9JISB2401 |

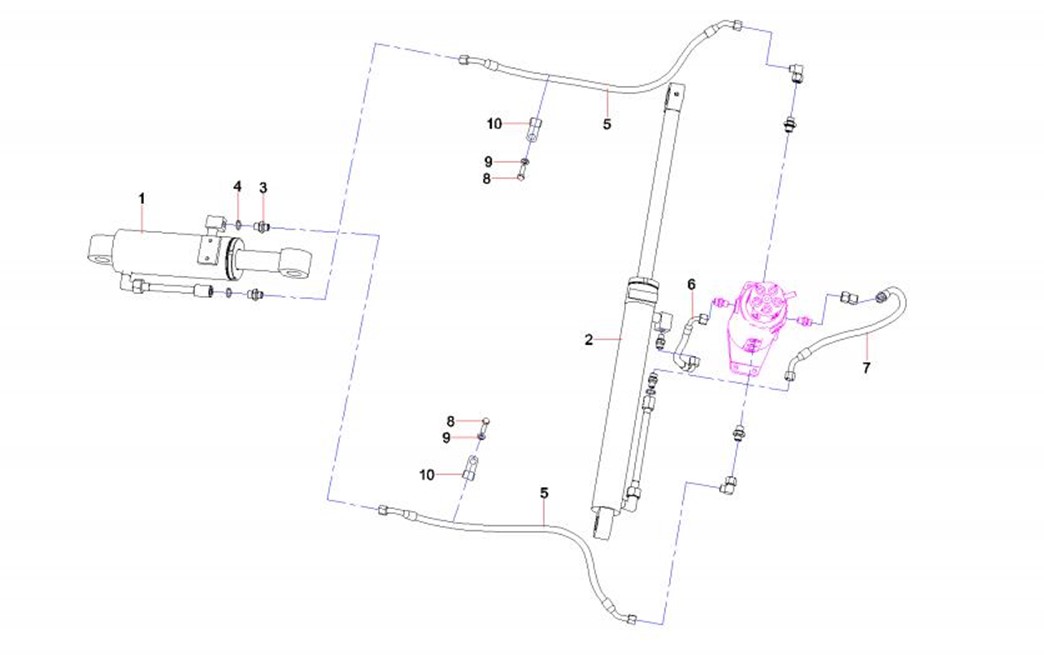

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-25-1 |
1 |
13011010 |
1 |
Bulldozing shovel oil cylinder |
3-25-2 |
2 |
13010968 |
1 |
Cylinder, telescopic |
3-25-3 |
3 |
A820205001655 |
4 |
Connector |
3-25-4 |
4 |
A230101000247 |
4 |
O-ring 10.9×2.3(JISB2401) |
3-25-5 |
5 |
60169728 |
2 |
Hose |
3-25-6 |
6 |
Modification or other |
1 |
Rubber Hose |
3-25-7 |
7 |
Modification or other |
1 |
Hose |
3-25-8 |
8 |
A210111000125 |
2 |
Bolt M10×16GB5783 |
3-25-9 |
9 |
A210405000011 |
2 |
Washer 10GB97.1 |
3-25-10 |
10 |
60086353 |
2 |
Clamp, harness |
