SANY SY16C SY16C3Y3W EXCAVATOR parts catalog 15

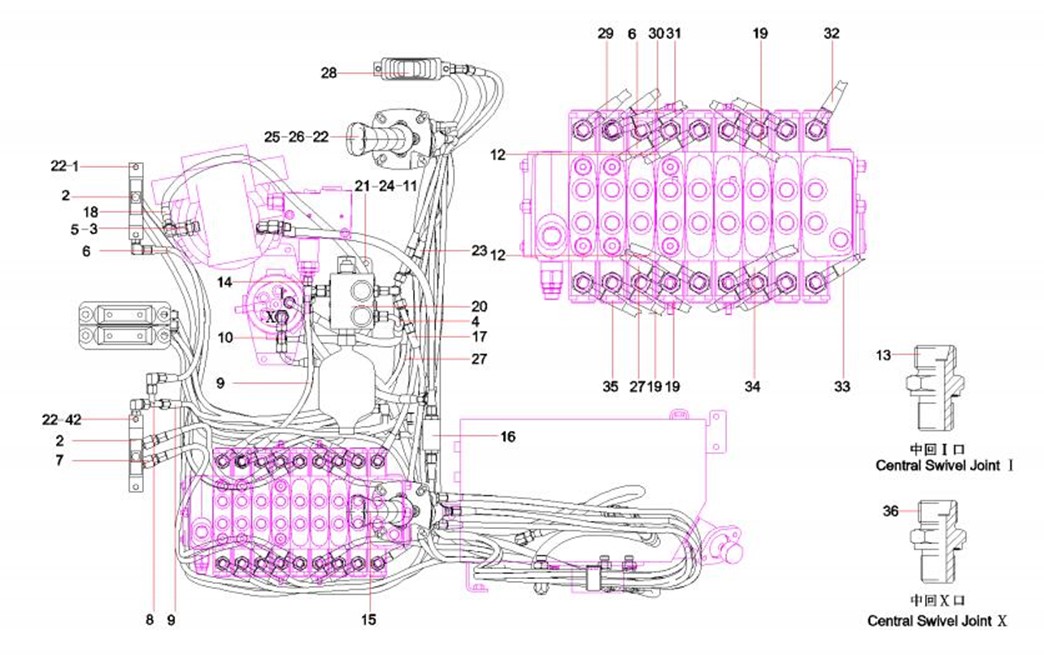

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-119-1 |
1 |
A210111000078 |
4 |
螺栓 |
Bolt |
2-119-2 |
2 |
60281974 |
2 |
先导阀 |
Pilot-control Valve |
2-119-3 |
3 |
B210780000418 |
7 |
管接头 |
Connector, pipe |
2-119-4 |
4 |
B230103000727 |
1 |
胶管 |
Hose,rubber |
2-119-5 |
5 |
21002816 |
1 |
管接头 |
Male straight fitting reducer |
2-119-6 |
6 |
60255796 |
3 |
胶管 |
RubberHose |
2-119-7 |
7 |
60136966 |
3 |
管接头 |
Pipe connector |
2-119-8 |
8 |
B210780000014 |
9 |
管接头 |
Joint, pipe |
2-119-9 |
9 |
60120222 |
2 |
胶管 |
Hose |
2-119-10 |
10 |
B210780000170 |
2 |
管接头 |
Connector, pipe |
2-119-11 |
11 |
变更或见其他配置 |
6 |
垫圈8GB97.1 达克锈 |
Washer |
2-119-12 |
12 |
60227817 |
4 |
胶管 |
Rubber Hose |
2-119-13 |
13 |
B210780000174 |
1 |
管接头 |
Connector, pipe |
2-119-14 |
14 |
B210780001720 |
1 |
管接头 |
Connector, pipe |
2-119-15 |
15 |
60242506 |
1 |
左先导总成 |
Left Pilot Control Valve Assembly |
2-119-16 |
16 |
13096364 |
1 |
集油块 |
Oil collection |
2-119-17 |
17 |
60169726 |
1 |
胶管 |
Hose |
2-119-18 |
18 |
B230103003046 |
2 |
胶管 |
Hose |
2-119-19 |
19 |
60120221 |
4 |
胶管 |
Hose |
2-119-20 |
20 |
B220400000388 |
1 |
油源控制阀 |
Valve, oil source control |

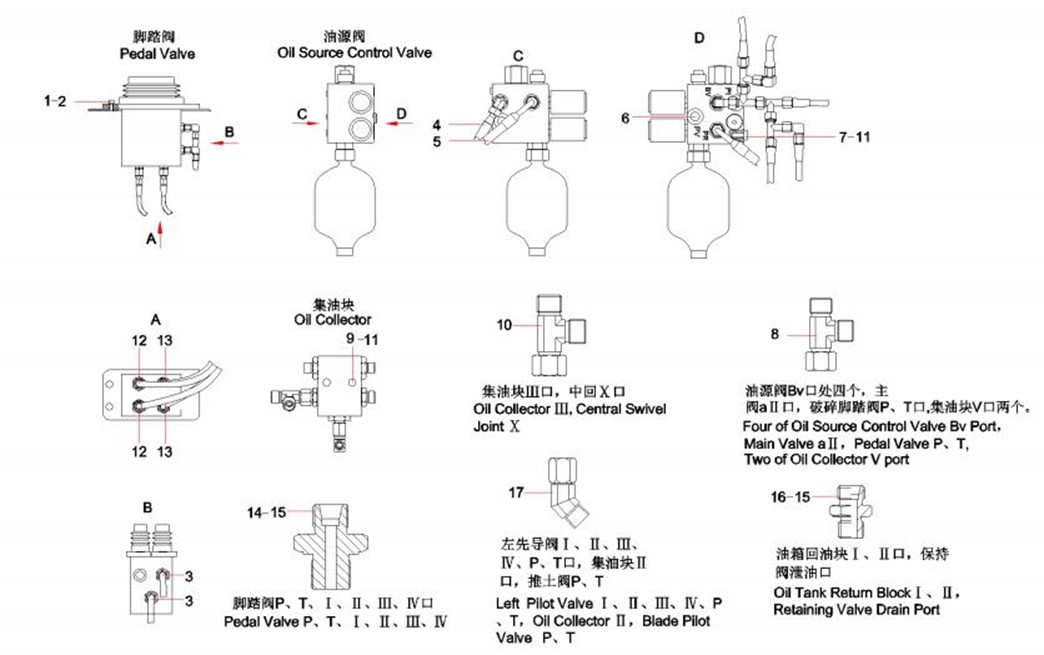

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-121-21 |
21 |
12979004 |
1 |
支架 |
Frame |
2-121-22 |
22 |
60060564 |
12 |
垫圈6GB93 达克锈 |
Washer |
2-121-23 |
23 |
60120208 |
2 |
胶管 |
Hose |
2-121-24 |
24 |
变更或见其他配置 |
2 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
2-121-25 |
25 |
60242507 |
1 |
右先导总成 |
Right Pilot Control Valve Assembly |
2-121-26 |
26 |
A210204000130 |
6 |
螺钉 |
Screw M6×16GB70.1 |
2-121-27 |
27 |
60120223 |
4 |
胶管 |
Hose |
2-121-28 |
28 |
60247936 |
1 |
先导阀 |
Pilot valve |
2-121-29 |
29 |
60120220 |
1 |
胶管 |
Hose |
2-121-30 |
30 |
60120214 |
1 |
胶管 |
Hose |
2-121-31 |
31 |
60120212 |
1 |
胶管 |
Hose |
2-121-32 |
32 |
60120211 |
1 |
胶管 |
Hose |
2-121-33 |
33 |
60120213 |
1 |
胶管 |
Hose |
2-121-34 |
34 |
60120216 |
1 |
胶管 |
Hose |
2-121-35 |
35 |
60120218 |
1 |
胶管 |
Hose,rubber |
2-121-36 |
36 |
23000531 |
1 |
管接头 |
Pipe connector |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-123-1 |
1 |
A210111000012 |
4 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
2-123-2 |
2 |
变更或见其他配置 |
4 |
垫圈10GB97.1 达克锈 |
Washer |
2-123-3 |
3 |
60120224 |
2 |
胶管 |
Hose |
2-123-4 |
4 |
B230103004593 |
1 |
胶管 |
Hose |
2-123-5 |
5 |
A831213035000 |
1 |
胶管 |
Hose, rubber |
2-123-6 |
6 |
B210780000164 |
3 |
螺塞 |
Plug, screw |
2-123-7 |
7 |
A210111000343 |
2 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
2-123-8 |
8 |
B210780000014 |
9 |
管接头 |
Joint, pipe |
2-123-9 |
9 |
A210111000093 |
2 |
螺栓 |
Bolt |
2-123-10 |
10 |
B210780000170 |
2 |
管接头 |
Connector, pipe |
2-123-11 |
11 |
变更或见其他配置 |
6 |
垫圈8GB97.1 达克锈 |
Washer |
2-123-12 |
12 |
60227817 |
4 |
胶管 |
Rubber Hose |
2-123-13 |
13 |
B210780000174 |
1 |
管接头 |
Connector, pipe |
2-123-14 |
14 |
21011540 |
6 |
管接头 |
Fitting, pipe |
2-123-15 |
15 |
变更或见其他配置 |
9 |
O形圈 |
O-ring |
2-123-16 |
16 |
21002815 |
3 |
管接头 |
Pipe connector |
2-123-17 |
17 |
60175301 |
9 |
管接头 |
Pipe connector |

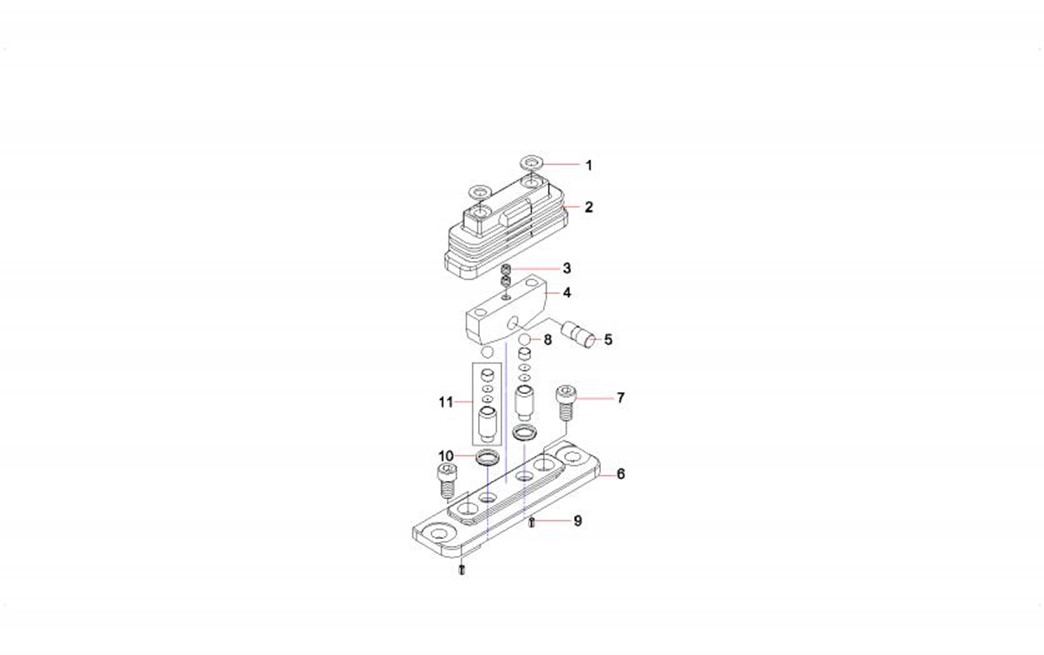

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-125-1 |
1 |
11578416 |
4 |
垫片 |
Gasket |
2-125-2 |
2 |
60171688 |
2 |
护套 |
Spool, valve |
2-125-3 |
3 |
60171541 |
4 |
螺塞 |
Plug, screw |
2-125-4 |
4 |
60171597 |
2 |
阀芯导套 |
Spool Guide |
2-125-5 |
5 |
60171675 |
2 |
销 |
Pin |
2-125-6 |
6 |
60171644 |
2 |
固定板 |
Fixed plate |
2-125-7 |
7 |
60171656 |
4 |
螺塞 |
Screw |
2-125-8 |
8 |
60171567 |
4 |
钢球 |
Steel ball |
2-125-9 |
9 |
60171676 |
4 |
销 |
Pin |
2-125-10 |
10 |
60171550 |
4 |
挡环 |
Retaining ring |
2-125-11 |
11 |
60171672 |
4 |
推杆组件 |
Push rod assembly |

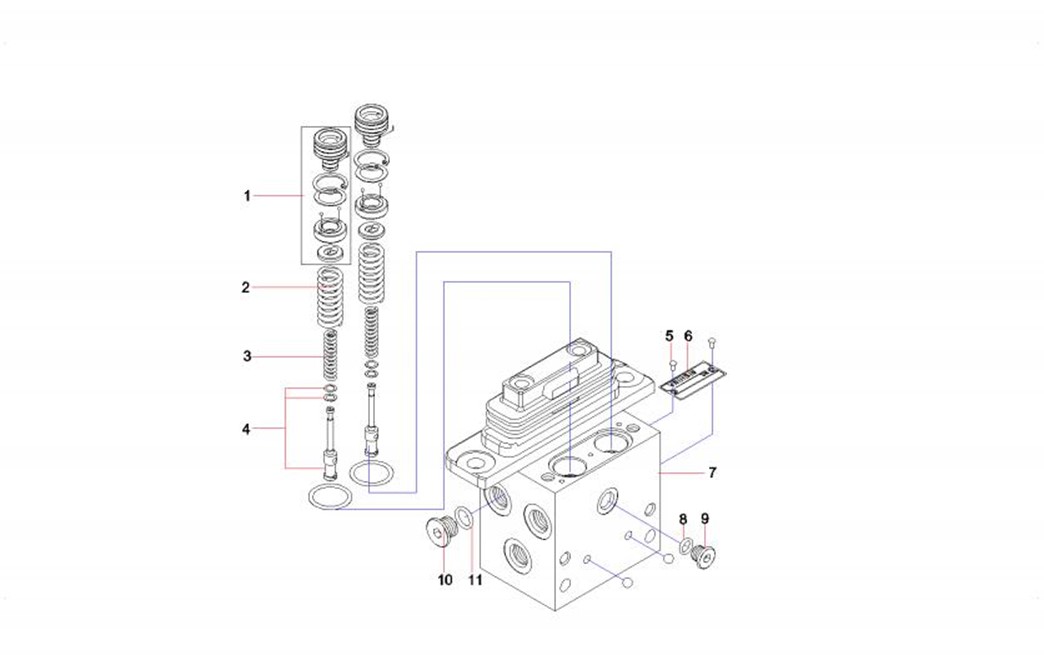

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-127-1 |
1 |
60171686 |
1 |
柱塞总成 |
Spool, valve |
2-127-2 |
2 |
60171613 |
4 |
弹簧 |
Spring |
2-127-3 |
3 |
60171614 |
4 |
弹簧 |
Spring |
2-127-4 |
4 |
60171582 |
4 |
阀芯 |
Spool |
2-127-5 |
5 |
60141820 |
2 |
自攻螺钉 |
Cross recessed pan head tapping |
2-127-6 |
6 |
60171658 |
1 |
铭牌 |
Nameplate |
2-127-7 |
7 |
60171572 |
1 |
阀体 |
Body of valve |
2-127-8 |
8 |
A210608000073 |
1 |
O形圈 |
O-ring |
2-127-9 |
9 |
60082841 |
1 |
堵头 |
Plug |
2-127-10 |
10 |
60147943 |
1 |
堵头 |
Plug |
2-127-11 |
11 |
A210609000095 |
1 |
O形圈 |
O-ring |
