SANY SY16C SY16C3Y3W EXCAVATOR parts catalog 22
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-189-21 |
21 |
B230101001381 |
1 |
PA防尘圈 |
Ring,dust |
2-189-22 |
22 |
A210417000045 |
1 |
挡圈 |
Ring, retaining |
2-189-23 |
23 |
13021415 |
1 |
导向套 |
Guide Sleeve ZX16.3.6-1 |
2-189-24 |
24 |
60266035 |
1 |
偏转油缸维修包 |
Oil Cylinder Repair Kit |
第3章
行走装置
(travel device SY16C3Y3W.2)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

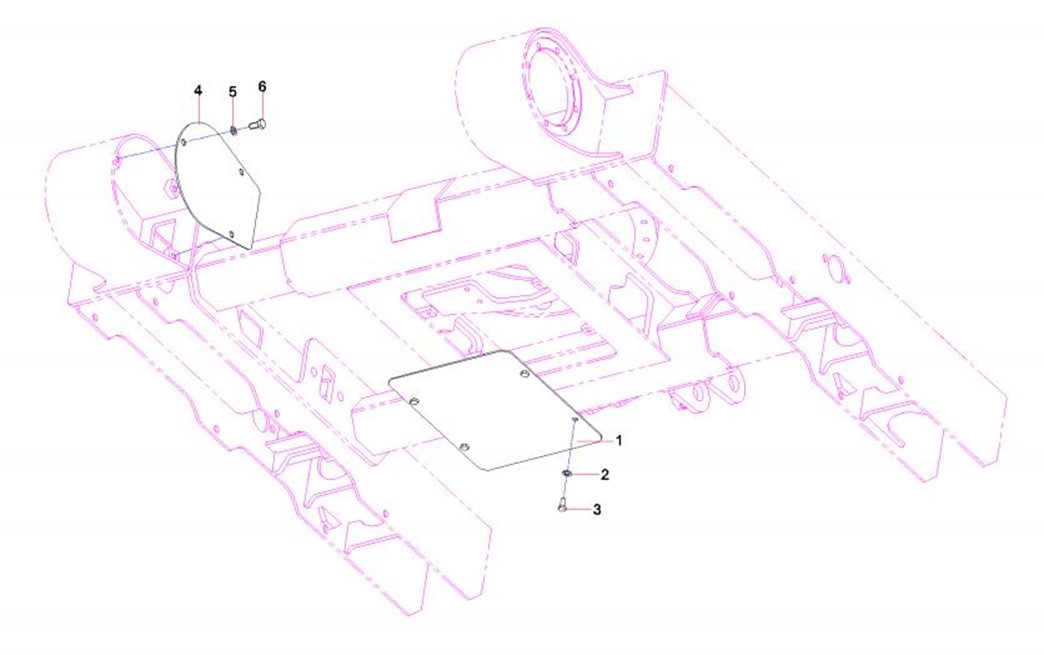

3-3-1 |
1 |
12996277 |
1 |
下封板 |
Lower sealing board |
3-3-2 |
2 |
24000633 |
12 |
垫圈8GB97.1 达克锈 |
Washer |
3-3-3 |
3 |
A210204000340 |
5 |
螺钉M8×16GB70.1 10.9级 |
Screw M8×16GB70.1 10.9 |
3-3-4 |
4 |
12996269 |
2 |
马达盖板 |
Cover plate |
3-3-5 |
5 |
24000637 |
20 |
垫圈10GB97.1 达克锈 |
Washer |
3-3-6 |
6 |
A210111000012 |
6 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

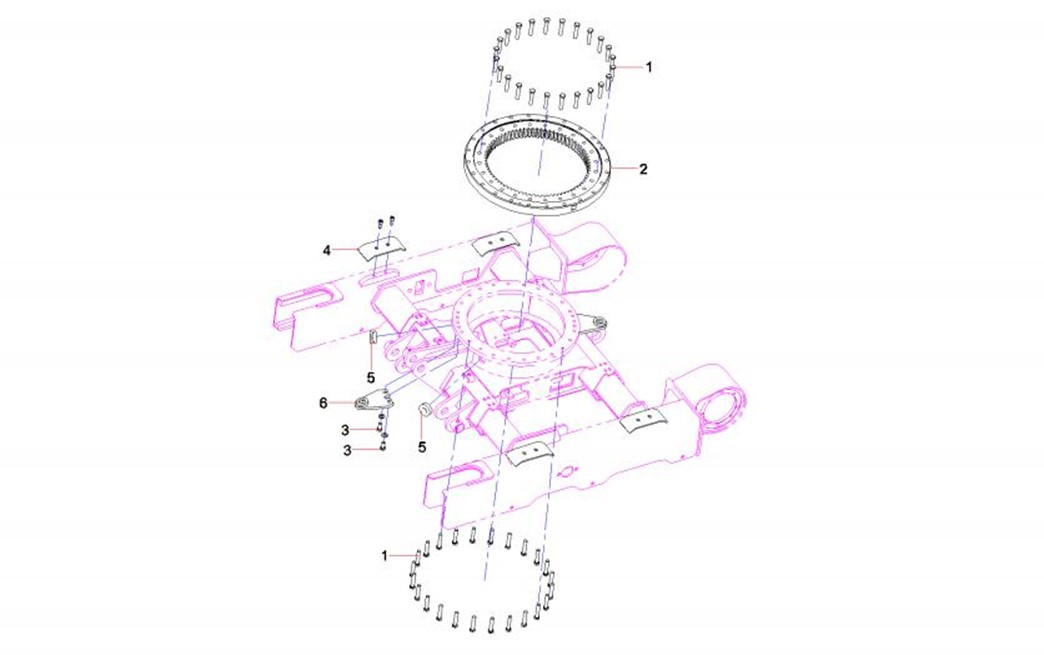

3-5-1 |
1 |
A210111000103 |
48 |
螺栓M12×60GB5783 10.9级 |
Bolt M12×60GB5783 10.9 |
3-5-2 |
2 |
12894152 |
1 |
回转支承 |
Slewing Bearing |
3-5-3 |
3 |
A210111000101 |
4 |
螺栓M12×25GB5783 10.9级 |
Bolt M12×25GB5783 10.9 |
3-5-4 |
4 |
12996254 |
4 |
履带托板 |
Crawler pallet |
3-5-5 |
5 |
12980767 |
2 |
护套 |
Protective sleeve |
3-5-6 |
6 |
12996324 |
2 |
插销座 |
Cross pin seat |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

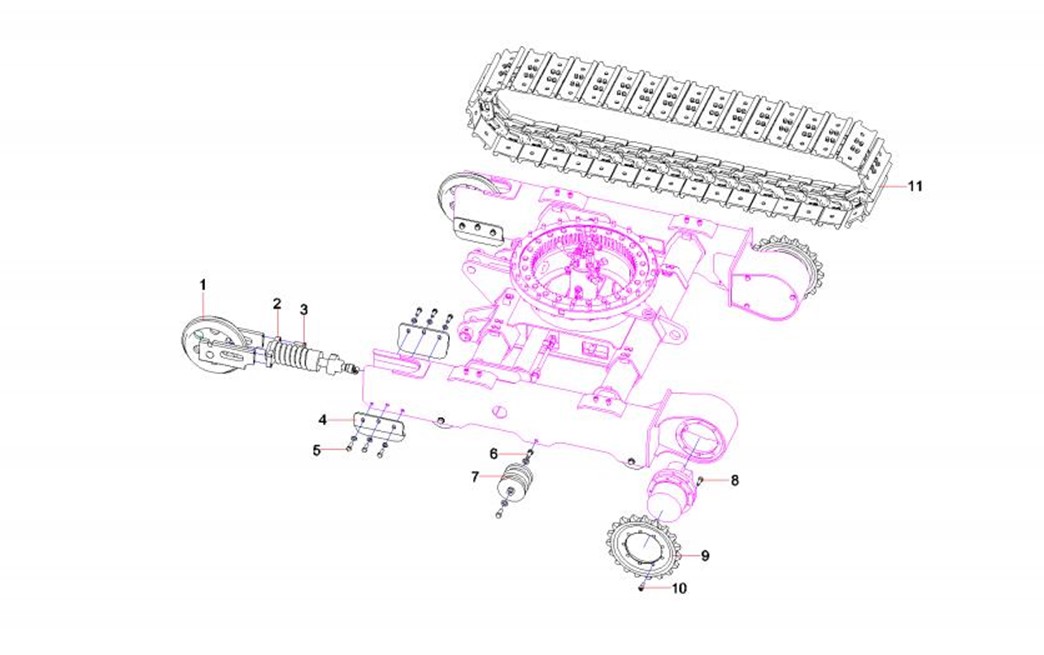

3-7-1 |
1 |
60022088 |
2 |
引导轮 |
Wheel,guide |
3-7-2 |
2 |
60022091 |
2 |
张紧装置 |
Tensioning device |
3-7-3 |
3 |
A210111000026 |
8 |
螺栓 |
Bolt |
3-7-4 |
4 |
13585223 |
4 |
履带护板 |
Potect plate SY16C3K4W.2-13 |
3-7-5 |
5 |
A210111000024 |
12 |
螺栓 |
Bolt M10×30GB5783 10.9 |
3-7-6 |
6 |
A210111000202 |
12 |
螺栓 |
Bolt M12×30GB578310.9 |
3-7-7 |
7 |
12934830 |
6 |
支重轮总成 |
Track roller |
3-7-8 |
8 |
A210204000354 |
16 |
螺钉 M10×30GB70.1 10.9级 |
Screw |
3-7-9 |
9 |
60022083 |
2 |
驱动轮 |
Wheel,driving |
3-7-10 |
10 |
23000066 |
24 |
螺钉 |
Screw M10×25GB70.1 10.9 |
3-7-11 |
11 |
13569416 |
2 |
履带总成 |
Crawler assembly STC90GA-2337 |
