SANY SY26C SY26C1Y4LU US EXCAVATOR parts catalog 02
Chapter 2

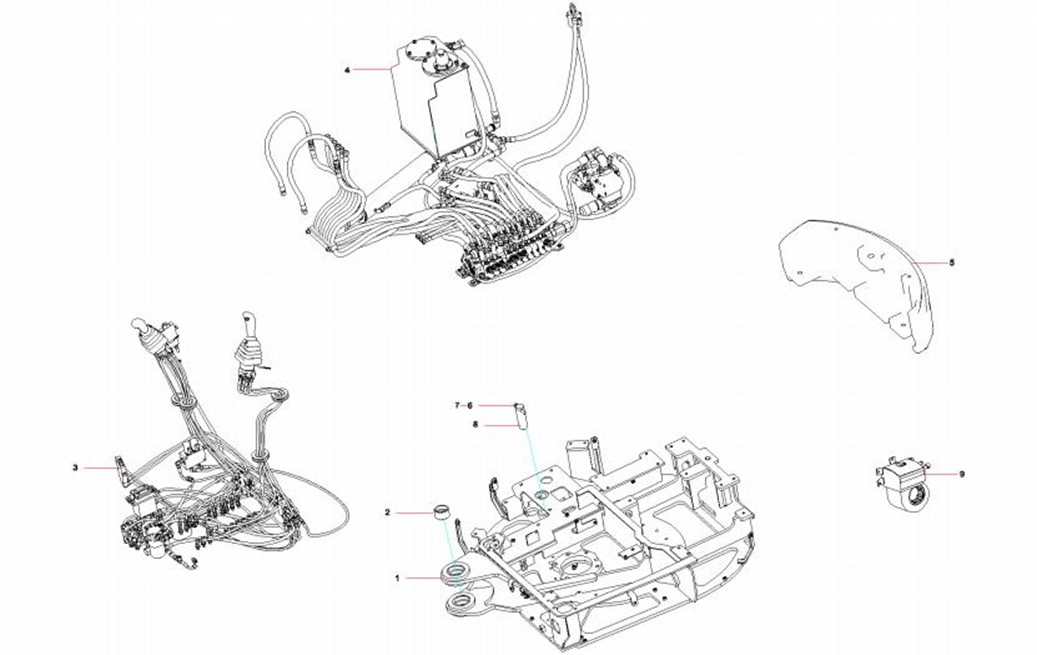

Superstructure assembly SY26C1Y4LU(US).1
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-3-1 |
1 |
13937753 |
1 |
revolving frame SY26C1Y4LU.1.1 |
2-3-2 |
2 |
13916934 |
2 |
Shaft Sleeve SY26C1Y4LU(US).1- |
2-3-3 |
3 |
13922578 |
1 |
hydraulic pilot drawing |
2-3-4 |
4 |
13923507 |
1 |
Hydraulic Main Pipeline |
2-3-5 |
5 |
13940022 |
1 |
counterweight assembly |
2-3-6 |
6 |
A210110000323 |
1 |
Bolt M12×90GB5782 10.9 |
2-3-7 |
7 |
A210307000031 |
2 |
Nut M12GB6170 10 |
2-3-8 |
8 |
13036961 |
1 |
Lock pin |
2-3-9 |
9 |
13940010 |
1 |
warm air system equip |

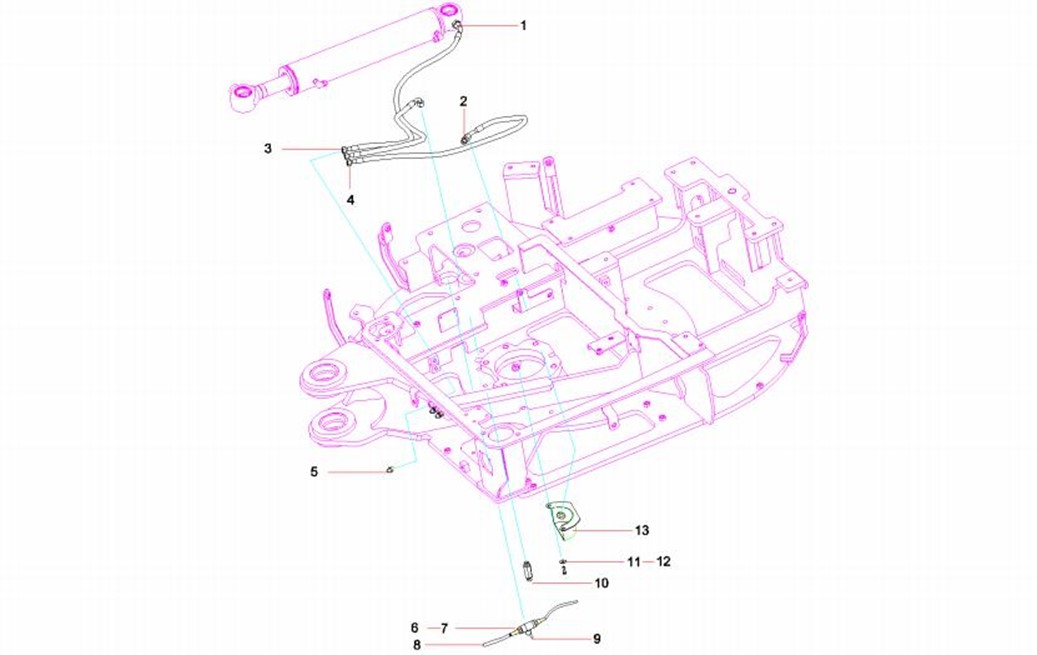

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-5-1 |
1 |
A820205000858 |
1 |
Connector |
2-5-2 |
2 |
B210780000176 |
1 |
Connector |
2-5-3 |
3 |
60208161 |
1 |
Rubber Hose |
2-5-4 |
4 |
60240243 |
2 |
rubber hose |
2-5-5 |
5 |
A210804000002 |
3 |
Zerk, Grease |
2-5-6 |
6 |
21053360 |
2 |
Hose ring hoop |
2-5-7 |
7 |
13055186 |
2 |
Water_out_joint |
2-5-8 |
8 |
13494001 |
2 |
drainage tuble SY35C1Y3WU.1.3.4 |
2-5-9 |
9 |
A229900000882 |
1 |
Valve |
2-5-10 |
10 |
12877195 |
1 |
G1/4(ED)-M14Connector |
2-5-11 |
11 |
A210111000342 |
2 |
Bolt M8x16 |
2-5-12 |
12 |
24000633 |
2 |
Washer |
2-5-13 |
13 |
13004797 |
1 |
Motor grease |

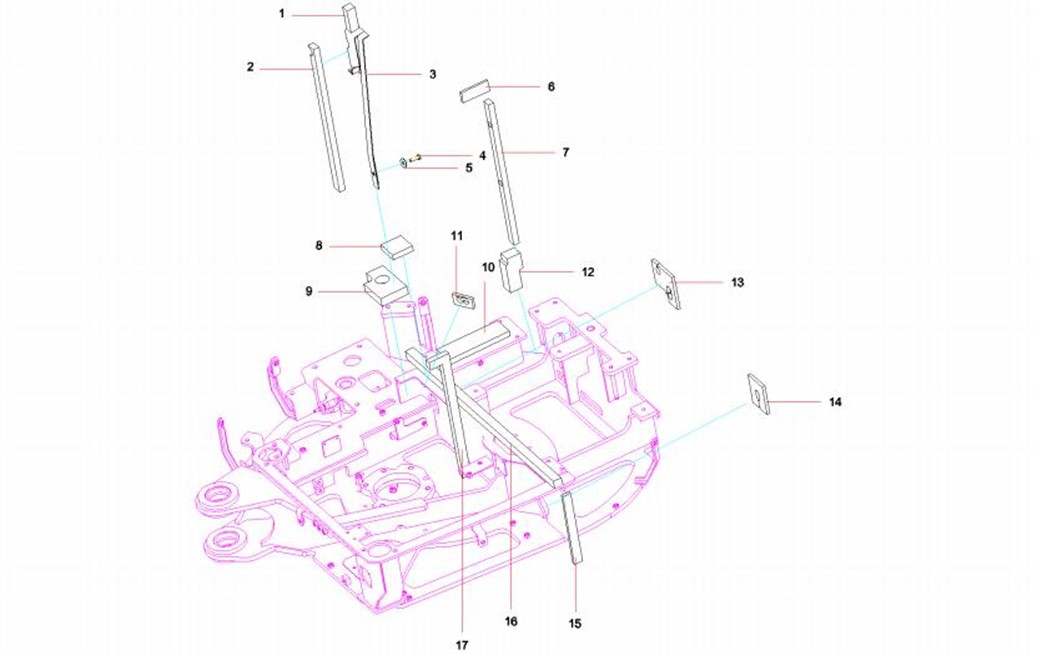

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-7-1 |
1 |
13938669 |
1 |
sponge SY26C1Y4LU.1-12 |
2-7-2 |
2 |
13938656 |
1 |
sponge SY26C1Y4LU.1-10 |
2-7-3 |
3 |
13932946 |
1 |
Sealing Plate SY26C1Y4LU.1.7 |
2-7-4 |
4 |
A210111000012 |
1 |
Bolt M10x20 |
2-7-5 |
5 |
24000637 |
1 |
Washer |
2-7-6 |
6 |
13938678 |
1 |
soonge SY26C1Y4LU.1-8 |
2-7-7 |
7 |
13938679 |
1 |
sponge SY26C1Y4LU.1-9 |
2-7-8 |
8 |
13938672 |
1 |
sponge SY26C1Y4LU.1-15 |
2-7-9 |
9 |
13938671 |
1 |
sponge SY26C1Y4LU.1-14 |
2-7-10 |
10 |
13938643 |
1 |
sponge SY26C1Y4LU.1-7 |
2-7-11 |
11 |
13938673 |
1 |
sponge SY26C1Y4LU.1-2 |
2-7-12 |
12 |
13938670 |
1 |
sponge SY26C1Y4LU.1-13 |
2-7-13 |
13 |
13938675 |
1 |
sponge SY26C1Y4LU.1-4 |
2-7-14 |
14 |
13938674 |
1 |
sponge SY26C1Y4LU.1-3 |
2-7-16 |
16 |
13938668 |
1 |
sponge SY26C1Y4LU.1-11 |
2-7-17 |
17 |
13938676 |
1 |
sponge SY26C1Y4LU.1-5 |

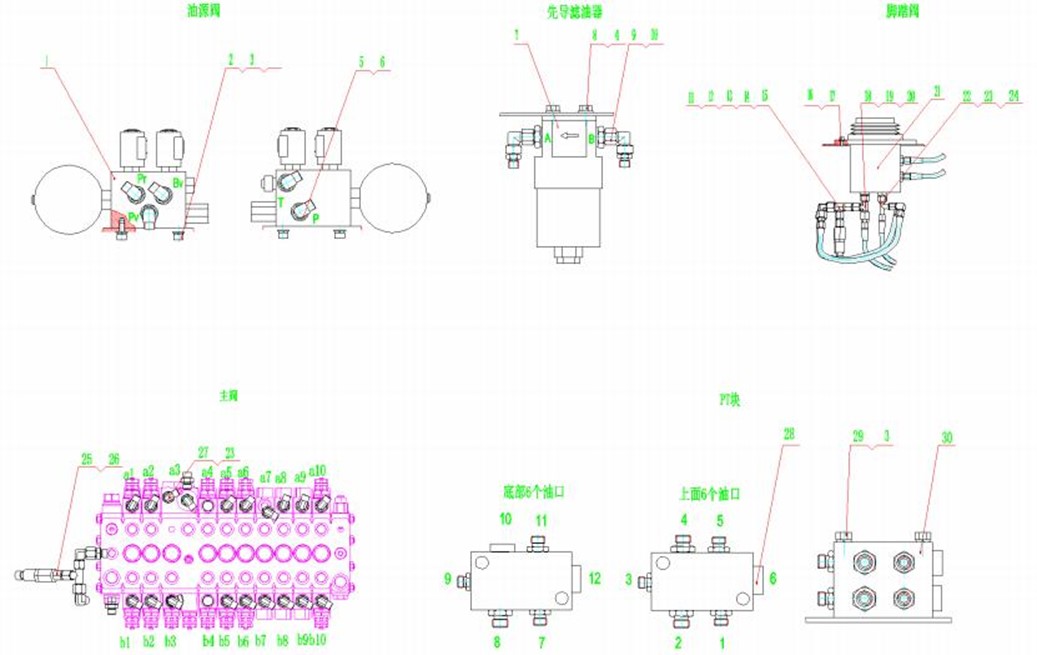

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-9-1 |
1 |
60046293 |
1 |
Valve,pressure reducing |
2-9-2 |
2 |
A210204000147 |
2 |
Screw M8×20GB70.1 |
2-9-3 |
3 |
24000511 |
4 |
Washer |
2-9-4 |
4 |
24000633 |
10 |
Washer |
2-9-5 |
5 |
B210780000176 |
13 |
Connector |
2-9-6 |
6 |
B210780000418 |
11 |
Connector |
2-9-7 |
7 |
B229900000063 |
1 |
Filter, oil |
2-9-8 |
8 |
A210111000343 |
8 |
Bolt M8x20 |
2-9-9 |
9 |
B210780000024 |
2 |
Fitting, Elbow |
2-9-10 |
10 |
B210780000827 |
2 |
Connector |
2-9-11 |
11 |
B210780001045 |
5 |
Connector |
2-9-12 |
12 |
60136966 |
7 |
Pipe connector |
2-9-13 |
13 |
B220400000169 |
2 |
Valve, shuttle, tee |
2-9-14 |
14 |
A820205000944 |
2 |
Adapter, relay |
2-9-15 |
15 |
B240700000221 |
2 |
Relay, pressure |
2-9-16 |
16 |
A210204000196 |
4 |
Screw |
2-9-17 |
17 |
24000637 |
4 |
Washer |
2-9-18 |
18 |
A820205000940 |
3 |
Connector |
2-9-19 |
19 |
B230101000047 |
7 |
O-ring |
2-9-20 |
20 |
B210780000170 |
7 |
Connector |
