SANY SY335C SY335C9 SY335C9I2KH EXCAVATOR parts catalog 17

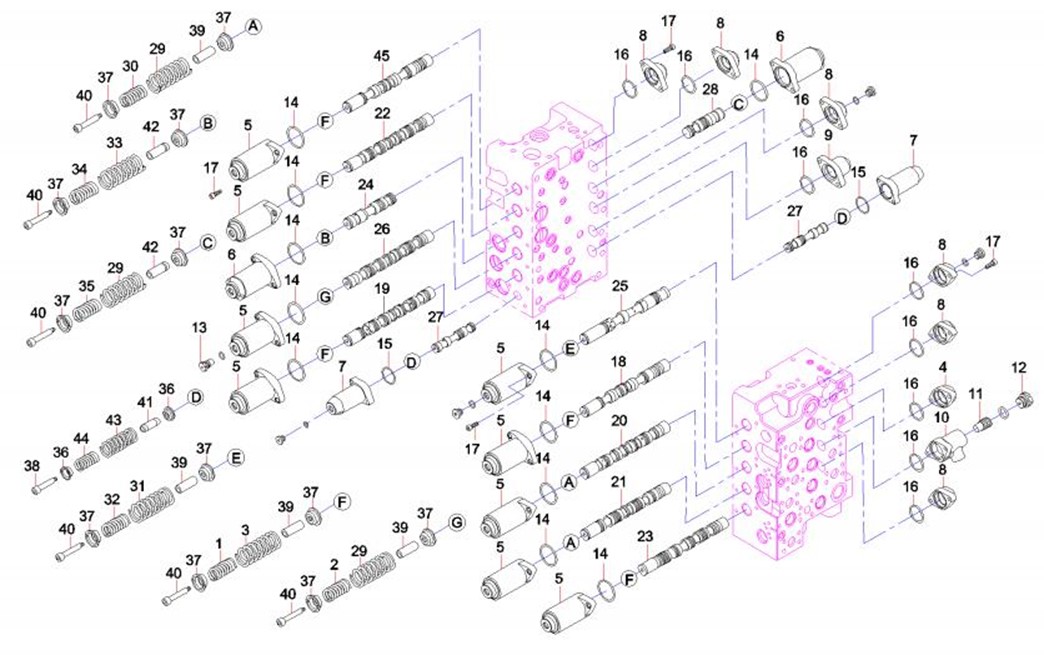

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-149-1 |
1 |
60150693 |
5 |
Spring |
2-149-2 |
2 |
60008770 |
1 |
Spring |
2-149-3 |
3 |
60081441 |
5 |
Spring |
2-149-4 |
4 |
60150678 |
1 |
Cover Spool |
2-149-5 |
5 |
60100505 |
9 |
Cover, spring |
2-149-6 |
6 |
60100506 |
2 |
Cover, spring |
2-149-7 |
7 |
60100507 |
2 |
Cover, spring |
2-149-8 |
8 |
60008789 |
6 |
Cover |
2-149-9 |
9 |
60008790 |
1 |
Cover |
2-149-10 |
10 |
60100469 |
1 |
Cover |
2-149-11 |
11 |
60100509 |
1 |
Piston |
2-149-12 |
12 |
60100468 |
1 |
Plug |
2-149-13 |
13 |
60100466 |
1 |
Plug |
2-149-14 |
14 |
60100514 |
11 |
O-ring |
2-149-15 |
15 |
60008821 |
2 |
O-ring |
2-149-16 |
16 |
60050051 |
9 |
O-ring |
2-149-17 |
17 |
60008721 |
44 |
Bolt |
2-149-18 |
18 |
60150691 |
1 |
Sub-Ass’Y Travel Spool |
2-149-19 |
19 |
60150682 |
1 |
Sub-Ass’Y Arm1 Spool |
2-149-20 |
20 |
60150680 |
1 |
Sub-Ass’Y Boom1 Spool |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-151-21 |
21 |
60221775 |
1 |
Spool bucket |
2-151-22 |
22 |
60150685 |
1 |
Spool Swing |
2-151-23 |
23 |
60150683 |
1 |
Spool Arm2 |
2-151-24 |
24 |
60150681 |
1 |
Spool Boom2 |
2-151-25 |
25 |
60150689 |
1 |
Sub-Ass’Y Straight Travel Spool |
2-151-26 |
26 |
60100473 |
1 |
Spool, service valve |
2-151-27 |
27 |
60150687 |
2 |
Spool Bypass-Cut |
2-151-28 |
28 |
60150686 |
1 |
Spool Swing Priority |
2-151-29 |
29 |
60008769 |
4 |
Spring |
2-151-30 |
30 |
60081442 |
2 |
Spring |
2-151-31 |
31 |
60100502 |
1 |
Spring |
2-151-32 |
32 |
60100503 |
1 |
Spring |
2-151-33 |
33 |
60008771 |
1 |
Spring |
2-151-34 |
34 |
60150692 |
1 |
Spring |
2-151-35 |
35 |
60039319 |
1 |
Spring |
2-151-36 |
36 |
60008825 |
4 |
Seat |
2-151-37 |
37 |
60008823 |
22 |
Seat |
2-151-38 |
38 |
60038528 |
2 |
Bolt |
2-151-39 |
39 |
60008818 |
9 |
Ring, retaining |
2-151-40 |
40 |
60008819 |
11 |
Stud |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-153-41 |
41 |
60100508 |
2 |
Ring, retaining |
2-153-42 |
42 |
60008801 |
2 |
Ring, retaining |
2-153-43 |
43 |
60150695 |
2 |
Spring |
2-153-44 |
44 |
60150694 |
2 |
Spring |
2-153-45 |
45 |
60150688 |
1 |
Spool Travel |

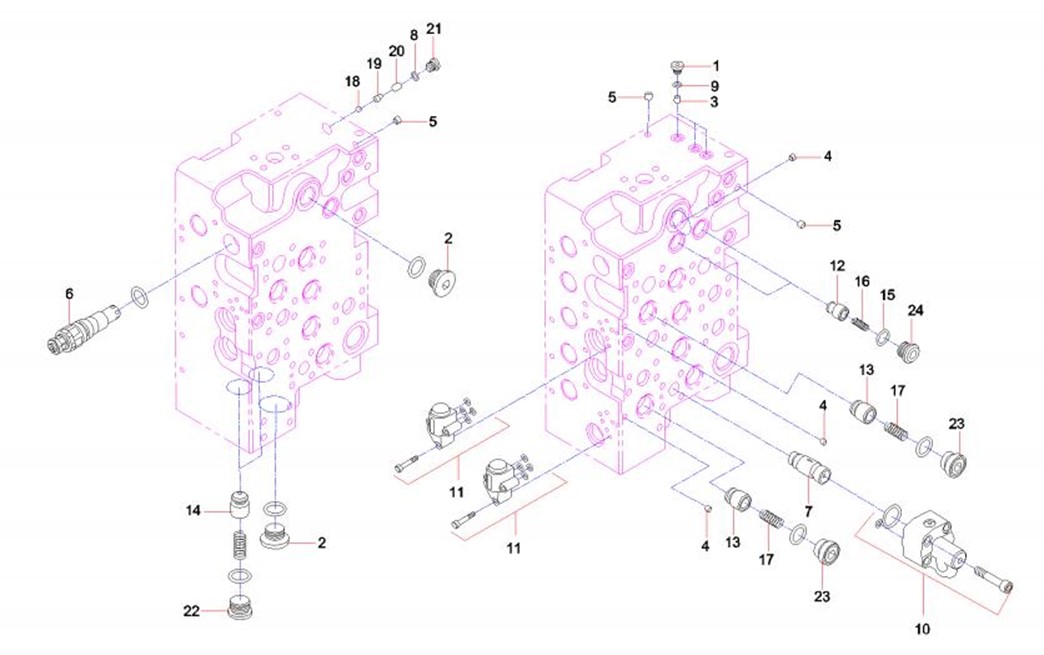

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-155-1 |
1 |
60008711 |
4 |
Plug |
2-155-2 |
2 |
60100489 |
2 |
Valve, throttle |
2-155-3 |
3 |
60008713 |
6 |
Plug |
2-155-4 |
4 |
60100465 |
2 |
Plug |
2-155-5 |
5 |
60008717 |
8 |
Bolt |
2-155-6 |
6 |
60008697 |
4 |
O-ring |
2-155-7 |
7 |
60008722 |
2 |
Rivet |
2-155-8 |
8 |
60008700 |
7 |
O-ring |
2-155-9 |
9 |
60100511 |
1 |
Nameplate |
2-155-10 |
10 |
60100516 |
2 |
O-ring |
2-155-11 |
11 |
60008781 |
2 |
Flange |
2-155-12 |
12 |
60100494 |
1 |
Bolt |
2-155-13 |
13 |
60221776 |
1 |
Assy logic poppet |
2-155-14 |
14 |
60100484 |
1 |
Valve, arm regeneration |
2-155-15 |
15 |
60008783 |
8 |
Valve, check |
2-155-16 |
16 |
60008817 |
10 |
Spring |
2-155-17 |
17 |
60100491 |
6 |
Valve, throttle |
2-155-18 |
18 |
60008705 |
17 |
O-ring |

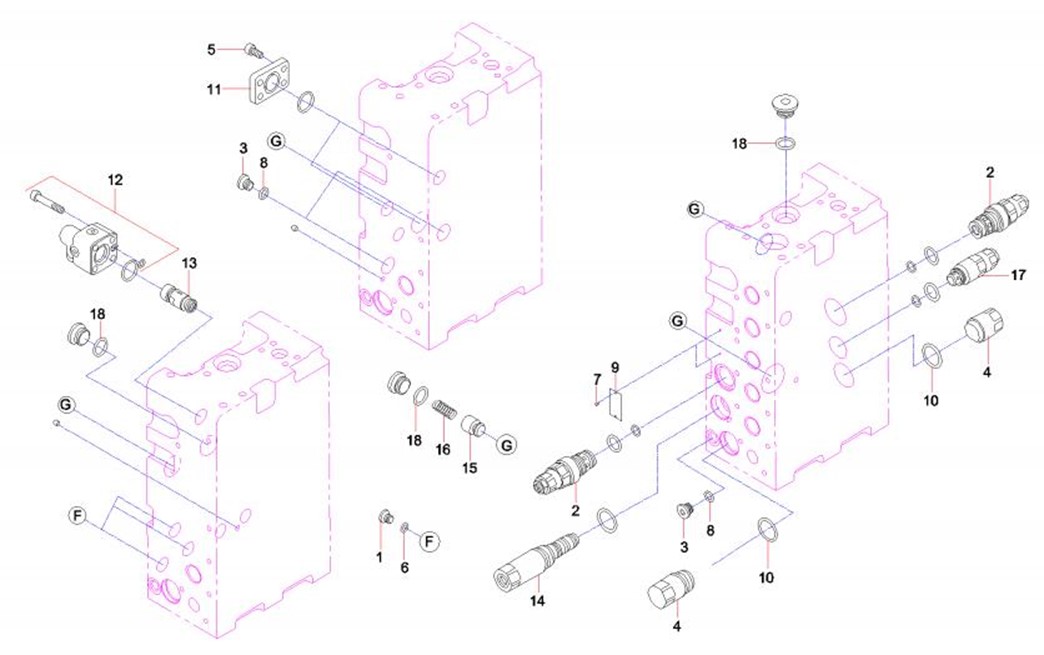

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-157-1 |
1 |
60100467 |
3 |
Plug |
2-157-2 |
2 |
60008712 |
3 |
Plug |
2-157-3 |
3 |
60100492 |
3 |
Valve, throttle |
2-157-4 |
4 |
60008728 |
5 |
Setscrew |
2-157-5 |
5 |
60008820 |
3 |
Plug |
2-157-6 |
6 |
60150690 |
1 |
Ass’Y Main Relief Valve |
2-157-7 |
7 |
60105087 |
1 |
Spool,BP valve |
2-157-8 |
8 |
60008696 |
1 |
O-ring |
2-157-9 |
9 |
60008708 |
4 |
O-ring |
2-157-10 |
10 |
60105086 |
1 |
Body,BP valve |
2-157-11 |
11 |
60100493 |
2 |
Valve GP, control |
2-157-12 |
12 |
60038108 |
2 |
Valve, lift |
2-157-13 |
13 |
60008784 |
2 |
Valve, check |
2-157-14 |
14 |
60100475 |
2 |
Valve, check |
2-157-15 |
15 |
60008703 |
2 |
O-ring |
2-157-16 |
16 |
60100504 |
2 |
Spring |
2-157-17 |
17 |
60008765 |
2 |
Spring |
2-157-18 |
18 |
60075545 |
1 |
Ball |
2-157-19 |
19 |
60075575 |
1 |
Valve, throttle |
2-157-20 |
20 |
60075592 |
1 |
Spring |
