SANY SY335C SY335C9 SY335C9I2KH EXCAVATOR parts catalog 34
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-11-1 |
1 |
60047793 |
2 |
Seal, oil |
3-11-2 |
2 |
11358476 |
1 |
Shaft |
3-11-3 |
3 |
60047787 |
2 |
Pin, cylindrical |
3-11-4 |
4 |
11358478 |
1 |
left_coverSWZ216A-3 |
3-11-5 |
5 |
A210609000168 |
2 |
O-ring |
3-11-6 |
6 |
11358482 |
1 |
Thrust wheel body |
3-11-7 |
7 |
60047784 |
2 |
Sleeve |
3-11-8 |
8 |
60027515 |
1 |
Plug, screw |
3-11-9 |
9 |
11358477 |
1 |
Cover,shaft,right |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

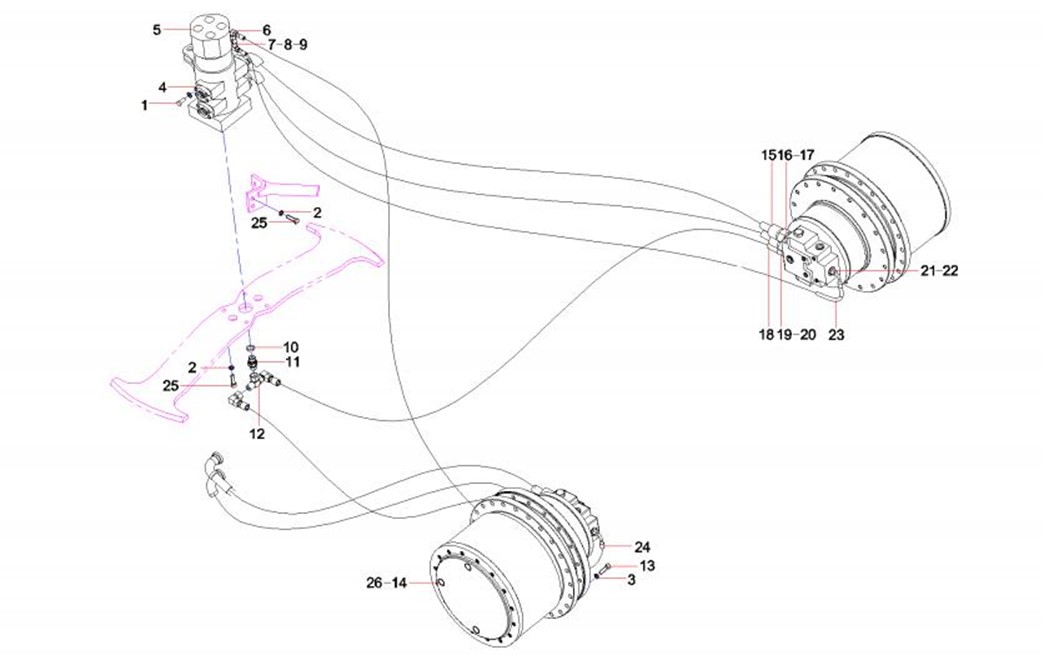

3-13-1 |
1 |
Modification or other |
16 |
Screw M10×30GB70.1 10.9 |
3-13-2 |
2 |
24000639 |
4 |
Washer |
3-13-3 |
3 |
A210491000122 |
36 |
Washer 24GB1230 |
3-13-4 |
4 |
B210780000244 |
8 |
Flange, Split |
3-13-5 |
5 |
60243992 |
1 |
Center Swivel Joint |
3-13-6 |
6 |
B210780000418 |
2 |
Connector, pipe |
3-13-7 |
7 |
B210780000172 |
1 |
Connector, pipe |
3-13-8 |
8 |
A820205000839 |
1 |
Connector |
3-13-9 |
9 |
Modification or other |
1 |
O-ring 10.9×2.3(JISB2401) |
3-13-10 |
10 |
A229900001581 |
1 |
O-ring |
3-13-11 |
11 |
A820205000842 |
1 |
Connector |
3-13-12 |
12 |
B210780000413 |
1 |
Connector, pipe |
3-13-13 |
13 |
60022788 |
36 |
bolt |
3-13-14 |
14 |
12940338 |
2 |
reducer GT60T65B-F1H1N |
3-13-15 |
15 |
B230103002697 |
4 |
Hose |
3-13-16 |
16 |
A820205001334 |
4 |
Connector |
3-13-17 |
17 |
B230101000050 |
4 |
O-ring 28.7×3.5JISB2401 |
3-13-18 |
18 |
B230103000293 |
2 |
Hose, rubber |
3-13-19 |
19 |
A820205000843 |
2 |
Connector |
3-13-20 |
20 |
B230101000090 |
2 |
O-ring 17.8×2.4JISB2401 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-15-21 |
21 |
A820205000844 |
2 |
Connector |
3-15-22 |
22 |
B230101000047 |
2 |
O-ring |
3-15-23 |
23 |
B230103001563 |
1 |
Hose |
3-15-24 |
24 |
B230103002658 |
1 |
Hose |
3-15-25 |
25 |
A210111000204 |
4 |
Bolt |
3-15-26 |
26 |
60223357 |
2 |
Plunger motor |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

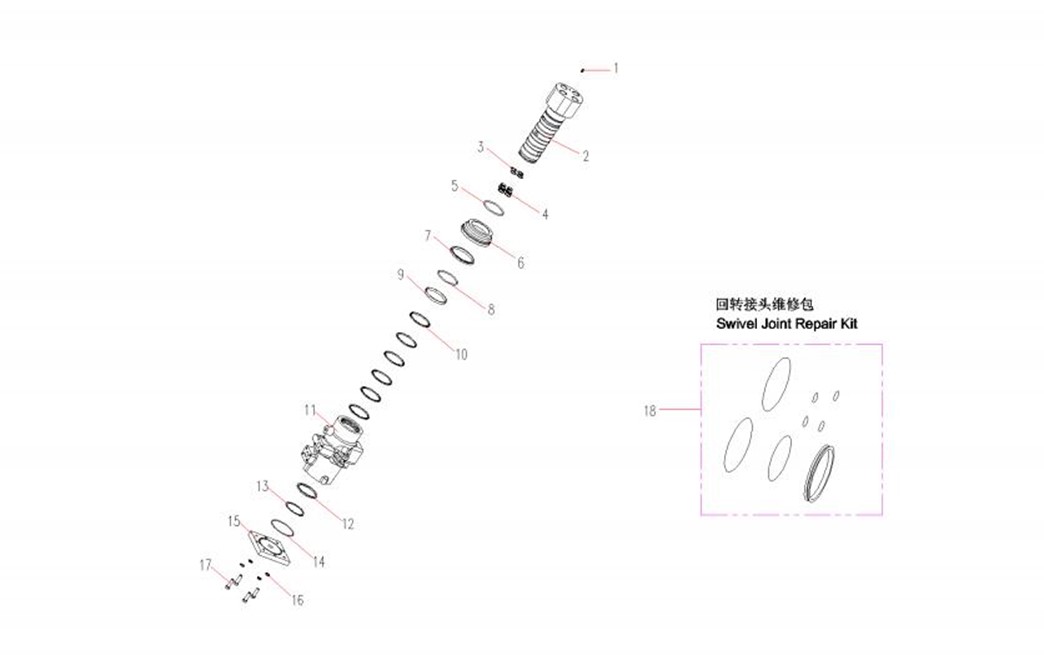

3-17-1 |
1 |
60306072 |
1 |
Conical plug |
3-17-2 |
2 |
60306073 |
1 |
Rotary shaft |
3-17-3 |
3 |
60306074 |
4 |
o-ring |
3-17-4 |
4 |
60306075 |
4 |
Plug |
3-17-5 |
5 |
60306076 |
1 |
o-ring |
3-17-6 |
6 |
60306077 |
1 |
Dust Cover |
3-17-7 |
7 |
60306078 |
1 |
Dust Ring |
3-17-8 |
8 |
60306079 |
1 |
o-ring |
3-17-9 |
9 |
60306080 |
1 |
Wear-proof rong |
3-17-10 |
10 |
60306081 |
6 |
Rotary sealing ring |
3-17-11 |
11 |
60306082 |
1 |
Revolving body |
3-17-12 |
12 |
60306083 |
1 |
o-ring |
3-17-13 |
13 |
60306084 |
1 |
Baffle |
3-17-14 |
14 |
60306085 |
1 |
Flexible baffle ring for shaft |
3-17-15 |
15 |
60306086 |
1 |
End cover |
3-17-16 |
16 |
60306087 |
4 |
Spring washer |
3-17-17 |
17 |
60306088 |
4 |
Hexagon bolt |
3-17-18 |
18 |
60306104 |
1 |
Swivel Joint Repair Kit |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

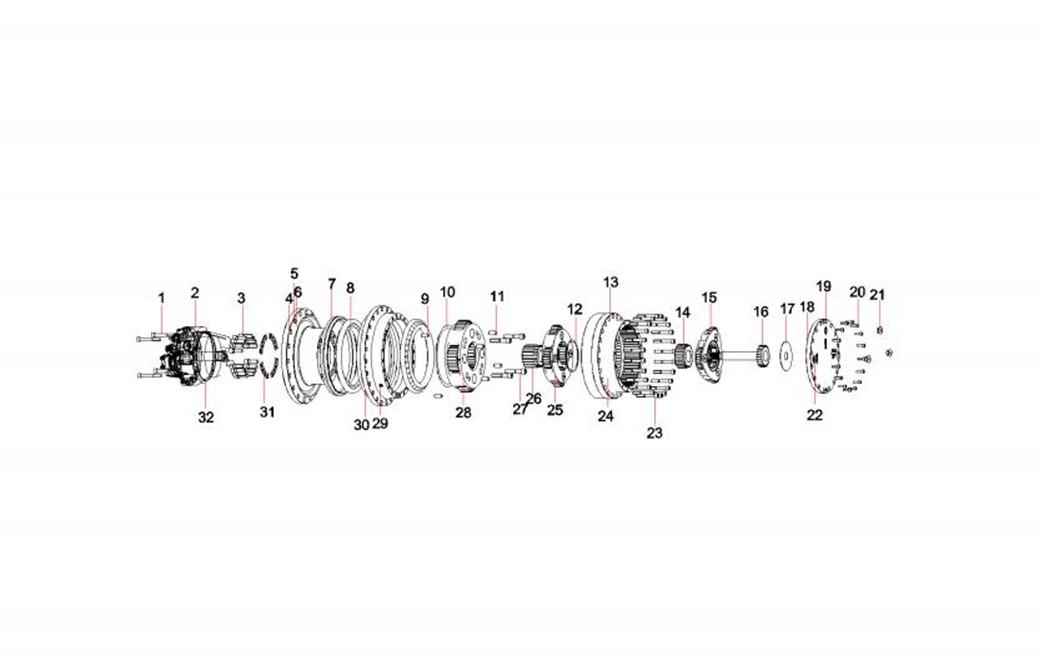

3-19-1 |
1 |
23000431 |
4 |
Screw |
3-19-2 |
2 |
60223357 |
1 |
Plunger motor |
3-19-3 |
3 |
60052088 |
16 |
Screw |
3-19-4 |
4 |
12940208 |
1 |
bearing seat GT60T65B-1 |
3-19-5 |
5 |
12498088 |
4 |
Rivet,quick |
3-19-6 |
6 |
12295416 |
1 |
Scutcheon |
3-19-7 |
7 |
60123853 |
1 |
Seal,float |
3-19-8 |
8 |
60194591 |
2 |
Rolling bearing |
3-19-9 |
9 |
A210503000024 |
3 |
Pin |
3-19-10 |
10 |
11273944 |
5 |
Shim |
3-19-11 |
11 |
24003542 |
4 |
Pin |
3-19-12 |
12 |
11273937 |
1 |
Ring, retaining |
3-19-13 |
13 |
11273936 |
1 |
Ring, gear, inner |
3-19-14 |
14 |
11273941 |
1 |
Gear, sun |
3-19-15 |
15 |
11296731 |
1 |
Bracket GP,planet |
3-19-16 |
16 |
12940221 |
1 |
|
3-19-17 |
17 |
11273939 |
3 |
Plate, retaining |
3-19-18 |
18 |
60233672 |
1 |
O ring |
3-19-19 |
19 |
11273938 |
1 |
Cover, end |
3-19-21 |
21 |
12457643 |
3 |
Plug, screw |
