SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 14
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-107-21 |
21 |
60153884 |
2 |
胶管 |
Hose, rubber |
2-107-22 |
22 |
B230103004808 |
2 |
胶管 |
Hose Assembly |
2-107-23 |
23 |
60243802 |
1 |
胶管 |
rubber hose |
2-107-24 |
24 |
60243801 |
2 |
胶管 |
rubber hose |
2-107-25 |
25 |
60211080 |
1 |
胶管 |
Rubber hose |
2-107-26 |
26 |
B230103003913 |
1 |
胶管 |
Rubber hose |
2-107-27 |
27 |
B230103004811 |
1 |
胶管 |
Rubber hose |
2-107-28 |
28 |
B230103000256 |
1 |
胶管 |
Rubber hose |
2-107-29 |
29 |
B230103003700 |
1 |
胶管 |
Hose Assembly |
2-107-30 |
30 |
B230103003345 |
1 |
胶管 |
Hose Assembly |
2-107-31 |
31 |
60151463 |
3 |
胶管 |
Hose, rubber |
2-107-32 |
32 |
B230103004108 |
1 |
胶管 |
Hose Assembly |
2-107-33 |
33 |
B230103004943 |
1 |
胶管 |
Rubber hose |
2-107-34 |
34 |
B230103004426 |
1 |
胶管 |
Hose Assembly |
2-107-35 |
35 |
B230103001057 |
1 |
胶管 |
Hose Assembly |
2-107-36 |
36 |
12877195 |
1 |
G1/4(ED)-M14接头 |
G1/4(ED)-M14Connector |
2-107-37 |
37 |
10223366 |
1 |
接头 |
Connector |
2-107-38 |
38 |
60240905 |
1 |
保持阀 |
holding valve |
2-107-39 |
39 |
A210204000153 |
1 |
螺钉 |
Screw M8×45GB70.1 |
2-107-40 |
40 |
24000511 |
1 |
垫圈8GB93 达克锈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-109-41 |
41 |
B230103001244 |
1 |
胶管 |
Hose Assembly |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-111-1 |
1 |
13138525 |
1 |
管接头 |
connectorSY35C1Y3WU.1.2-2 |
2-111-2 |
2 |
B210780001382 |
1 |
三通组合L型接头 |
Connector |
2-111-3 |
3 |
24004577 |
1 |
管接头 |
Joint |
2-111-4 |
4 |
B210780000070 |
1 |
对接式变径接头 |
Fitting, Adapter |
2-111-5 |
5 |
60270131 |
1 |
多路阀 |
Multiple valve |
2-111-6 |
6 |
A210111000342 |
4 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
2-111-7 |
7 |
24000633 |
4 |
垫圈8GB97.1 达克锈 |
Washer |
2-111-8 |
8 |
13065421 |
1 |
阀架 |
Valve seat |
2-111-9 |
9 |
A210111000012 |
4 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
2-111-10 |
10 |
24000512 |
4 |
垫圈10GB93 达克锈 |
Washer |
2-111-11 |
11 |
12978969 |
1 |
管接头 |
ConnectorSY16C3K4W.1.2-10 |
2-111-12 |
12 |
12978957 |
1 |
管接头 |
Connector |
2-111-13 |
13 |
13053029 |
1 |
管接头 |
Connector |
2-111-14 |
14 |
13053044 |
3 |
管接头 |
Connector |
2-111-15 |
15 |
13053059 |
5 |
管接头 |
Connector |
2-111-16 |
16 |
B210780000899 |
1 |
端直通接头 |
Fitting, Adapter |
2-111-17 |
17 |
B210780000028 |
2 |
直角组合接头 |
Fitting, Elbow |
2-111-18 |
18 |
B210780000043 |
1 |
管接头 |
Connector |
2-111-19 |
19 |
B210780000017 |
1 |
三通组合L型接头 |
Fitting, Tee |
2-111-20 |
20 |
B210780000025 |
6 |
直角组合接头 |
Fitting, Elbow |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-113-21 |
21 |
10541251 |
4 |
G1/2-M18接头 |
Connector |
2-113-22 |
22 |
B230101000090 |
6 |
O形圈 |
O-ring |
2-113-23 |
23 |
A820205002535 |
4 |
接头 |
Connector |
2-113-24 |
24 |
B210780000024 |
7 |
直角组合接头 |
Fitting, Elbow |
2-113-25 |
25 |
A820205000844 |
2 |
接头 |
Connector |
2-113-26 |
26 |
B230101000047 |
2 |
O形圈 |
O-ring |
2-113-27 |
27 |
A820205002389 |
5 |
接头 |
Connector |
2-113-28 |
28 |
B230101000049 |
5 |
O形圈 |
O-ring 13.8×2.4JISB2401 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

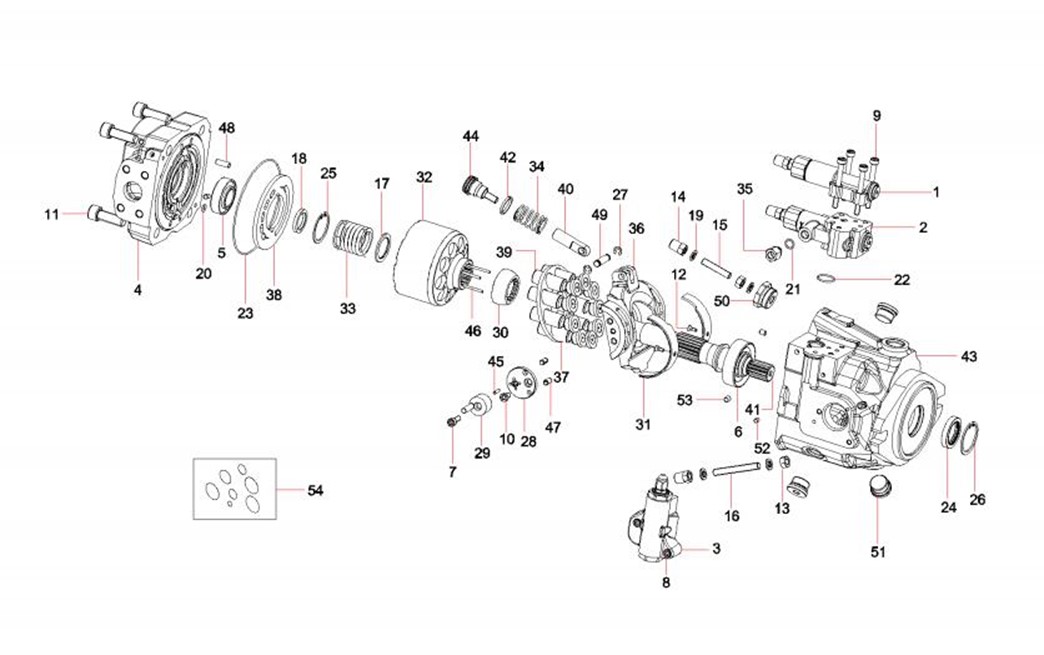

2-115-1 |
1 |
60171602 |
1 |
压力控制阀 |
Pressure control valve |
2-115-2 |
2 |
60249497 |
1 |
流量补偿阀 |
FLOW COMPENSATOR MVP LS2 |
2-115-3 |
3 |
60249498 |
1 |
扭矩限制器 |
TORQUE LIMITER PUMP MVP |
2-115-4 |
4 |
60249499 |
1 |
端盖 |
COVER MVP 48-LME/MC (1) |
2-115-5 |
5 |
60249500 |
1 |
滚动轴承 |
ROLLER_BEARING_LM12749- |
2-115-6 |
6 |
60249501 |
1 |
滚动轴承 |
ROLLER_BEARING_322/28B_(LV |
2-115-7 |
7 |
60247541 |
1 |
螺钉 |
Screw tcei |
2-115-8 |
8 |
60202268 |
1 |
螺钉M6×25GB70.1 12.9级 |
Screw |
2-115-9 |
9 |
60249213 |
2 |
螺钉 |
SCREW |
2-115-10 |
10 |
60247543 |
4 |
螺钉 |
Screw tcei |
2-115-11 |
11 |
60249502 |
1 |
螺钉 |
SCREW TCEI M12×35 UNI 5931- |
2-115-12 |
12 |
60247545 |
4 |
螺钉 |
Screw tcei |
2-115-13 |
13 |
60249503 |
2 |
螺母 |
NUT M8 UNI 5588-A-TURNED |
2-115-14 |
14 |
60247547 |
4 |
安全螺母 |
Nut |
2-115-15 |
15 |
60249504 |
4 |
螺钉 |
SCREW M8×40-5923-14.9 45H |
2-115-16 |
16 |
60247548 |
1 |
螺栓 |
Screw tcei |
2-115-17 |
17 |
60249505 |
1 |
垫圈 |
SHOULDER WASHER CYLINDER |
2-115-18 |
18 |
60249506 |
1 |
垫圈 |
SHOULDER WASHER SHAFT |
2-115-19 |
19 |
60247552 |
1 |
垫圈 |
Screw |
2-115-20 |
20 |
60247553 |
4 |
O型圈 |
O-ring |
