SANY SY35C SY35C2 SY35C2Y4WU EXCAVATOR parts catalog 02
Chapter 2
Slewing device
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

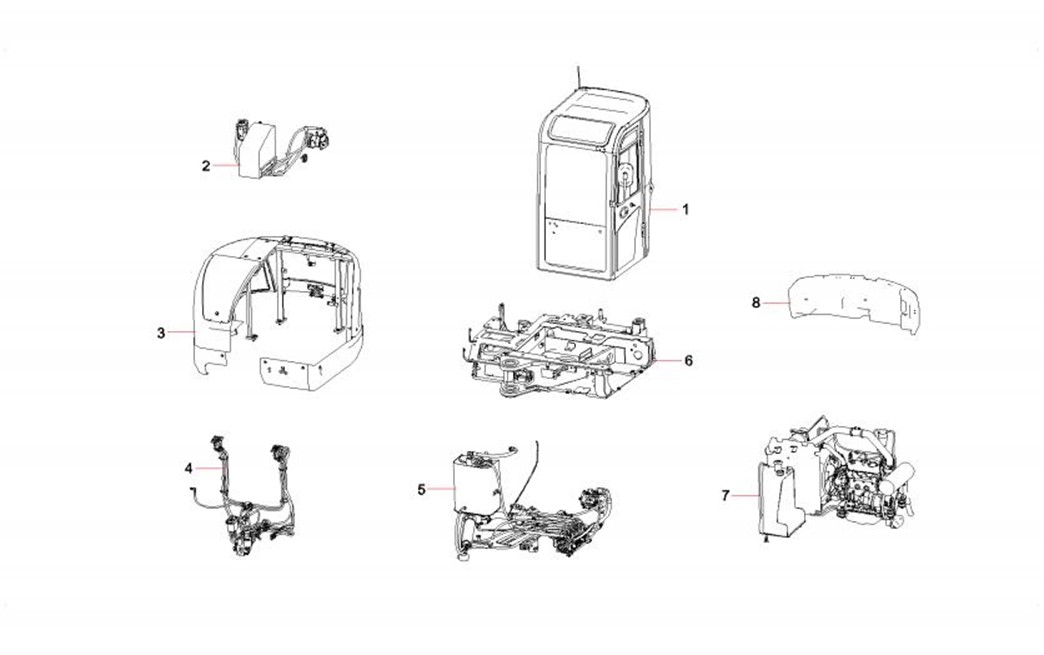

2-3-1 |
1 |
13097369 |
1 |
Cab AS |
2-3-2 |
2 |
13134502 |
1 |
Air condition |
2-3-3 |
3 |
13088594 |
1 |
General assembly of covering parts |
2-3-4 |
4 |
13369109 |
1 |
Hydraulic pilot pipeline |
2-3-5 |
5 |
13369103 |
1 |
Hydraulic main pipeline |
2-3-6 |
6 |
13090170 |
1 |
Revolving frame |
2-3-7 |
7 |
13210648 |
1 |
Powertrain system |
2-3-8 |
8 |
13057242 |
1 |
Counterweight assembly |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

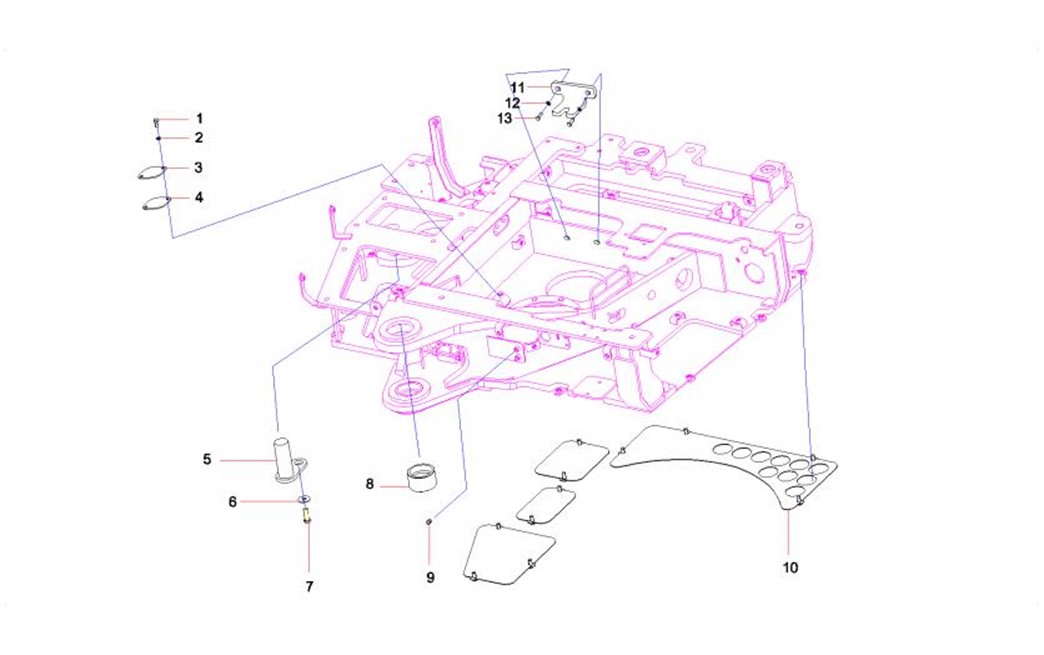

2-5-1 |
1 |
A210204000147 |
4 |
Screw M8×20GB70.1 |
2-5-2 |
2 |
A210405000007 |
4 |
Washer 8GB97.1 |
2-5-3 |
3 |
12996227 |
2 |
Cover plate |
2-5-4 |
4 |
13068305 |
2 |
Spacer |
2-5-5 |
5 |
13073470 |
1 |
Brace piece axial |
2-5-6 |
6 |
A210404000004 |
1 |
Washer 12GB96.1 |
2-5-7 |
7 |
A210204000338 |
1 |
Screw M12×40GB70.1 10.9 |
2-5-8 |
8 |
13073618 |
2 |
Shaft Sleeve |
2-5-9 |
9 |
A210804000002 |
2 |
Cup, oil M10×1JB7940.1 |
2-5-10 |
10 |
13097119 |
1 |
Sealing board assembly |
2-5-11 |
11 |
13080058 |
1 |
fixed frame SY35C1Y3WU.1.1-30 |
2-5-12 |
12 |
A210405000011 |
2 |
Washer 10GB97.1 |
2-5-13 |
13 |
A210111000197 |
2 |
Bolt M10×25GB5783 10.9 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

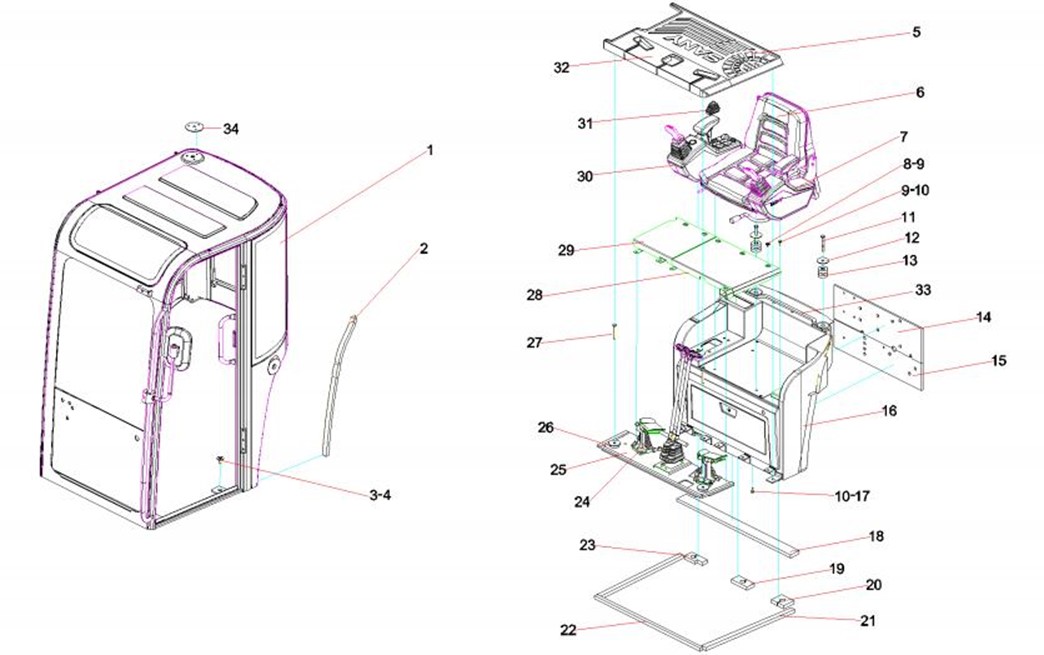

2-7-1 |
1 |
60232041 |
1 |
Cab |
2-7-2 |
2 |
13117639 |
1 |
Cab left rear sponge |
2-7-3 |
3 |
A210111000202 |
2 |
Bolt M12×30GB578310.9 |
2-7-4 |
4 |
60060548 |
2 |
Washer 12GB96.1 |
2-7-5 |
5 |
13140255 |
1 |
back rubber |
2-7-6 |
6 |
60232727 |
1 |
Static Adjustable Driver seat |
2-7-7 |
7 |
60223376 |
1 |
Left armrest box assembly |
2-7-8 |
8 |
A210111000343 |
15 |
Bolt M8×20GB5783 10.9 |
2-7-9 |
9 |
60060565 |
8 |
Washer |
2-7-10 |
10 |
24000633 |
11 |
Washer |
2-7-11 |
11 |
A210110000323 |
2 |
Bolt M12×90GB5782 10.9 |
2-7-12 |
12 |
13004265 |
4 |
Damper lower backup plate |
2-7-13 |
13 |
60236399 |
2 |
Damper |
2-7-14 |
14 |
13236403 |
1 |
base middle sponge |
2-7-15 |
15 |
13236404 |
1 |
base lower sponge |
2-7-16 |
16 |
13267371 |
1 |
Seat and control AS |
2-7-17 |
17 |
A210204000147 |
4 |
Screw M8×20GB70.1 |
2-7-18 |
18 |
13117634 |
1 |
Cab rear sponge |
2-7-19 |
19 |
13590052 |
1 |
sealing sponge SY35C1Y3WU.1.5 |
2-7-20 |
20 |
13590053 |
1 |
sealing sponge SY35C1Y3WU.1.5 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-9-21 |
21 |
13117632 |
2 |
Cab side sponge |
2-9-22 |
22 |
13117631 |
1 |
Cab front sponge |
2-9-23 |
23 |
13590051 |
1 |
sealing sponge SY35C1Y3WU.1.5 |
2-9-24 |
24 |
13635938 |
2 |
pedal protective sleeve |
2-9-25 |
25 |
13116718 |
1 |
Cab base plate component |
2-9-26 |
26 |
60236398 |
2 |
Damper |
2-9-27 |
27 |
A210111000127 |
2 |
Bolt M12×80GB5783 |
2-9-28 |
28 |
13116830 |
1 |
Foot-operated base plate |
2-9-29 |
29 |
13116879 |
1 |
Foot-operated base plate |
2-9-30 |
30 |
60282632 |
1 |
right armrest boxes assembly |
2-9-31 |
31 |
13618983 |
1 |
bulldozing shovel protective sleeve |
2-9-32 |
32 |
13664659 |
1 |
front rubber cushion |
2-9-33 |
33 |
13695315 |
1 |
waterproof sponge |
2-9-34 |
34 |
13684419 |
1 |
waterproof rubber |
