SANY SY35C SY35C2 SY35C2Y4WU EXCAVATOR parts catalog 15

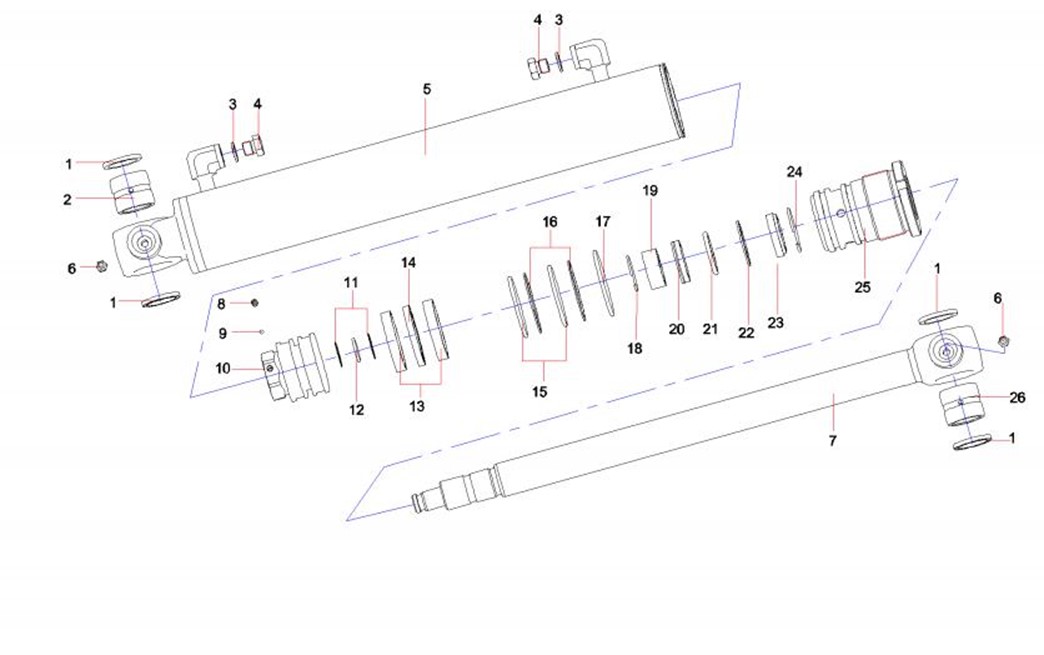

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-131-1 |
1 |
60255849 |
4 |
dust ring |
2-131-2 |
2 |
13048257 |
1 |
BushZX35.3.5-3 |
2-131-3 |
3 |
13387733 |
2 |
sealing gasket ZX35.3.5A-7 |
2-131-4 |
4 |
13387734 |
2 |
head ZX35.3.5A-8 |
2-131-5 |
5 |
13048269 |
1 |
Cylinder assem.ZX35.3.5.2 |
2-131-6 |
6 |
A210804000002 |
2 |
Cup, oil M10×1JB7940.1 |
2-131-7 |
7 |
13048268 |
1 |
Piston rod assemZX35.3.5.1 |
2-131-8 |
8 |
A210206000001 |
1 |
Screw |
2-131-9 |
9 |
A210661000015 |
1 |
Steel Ball |
2-131-10 |
10 |
13048255 |
1 |
Piston ZX35.3.5-1 |
2-131-11 |
11 |
13254955 |
2 |
Retaining Ring ZX_DQ45×3.1 |
2-131-12 |
12 |
A230101000496 |
1 |
O-ring |
2-131-13 |
13 |
A880806030085 |
2 |
Ring – Wear |
2-131-14 |
14 |
60087463 |
1 |
Ring,seal |
2-131-15 |
15 |
A210609000077 |
2 |
O-ring 73×3.55GB3452.1 |
2-131-16 |
16 |
B210491000007 |
2 |
Ring, retainer |
2-131-17 |
17 |
A210609000079 |
1 |
O-ring 80×3.55GB3452.1 |
2-131-18 |
18 |
A210417000045 |
1 |
Ring, retaining |
2-131-19 |
19 |
60035658 |
1 |
Cup |
2-131-20 |
20 |
60184737 |
1 |
Seal ring |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-133-21 |
21 |
60035790 |
1 |
Ring,seal |
2-133-22 |
22 |
60035652 |
1 |
Ring, bearing |
2-133-23 |
23 |
60184718 |
1 |
Dust Ring |
2-133-24 |
24 |
A210417000107 |
1 |
Ring, retaining 55GB895.1 |
2-133-25 |
25 |
13048256 |
1 |
de sleeve ZX35.3.5-2 |
2-133-26 |
26 |
13239087 |
1 |
Bush ZX35.3.4B-3 |

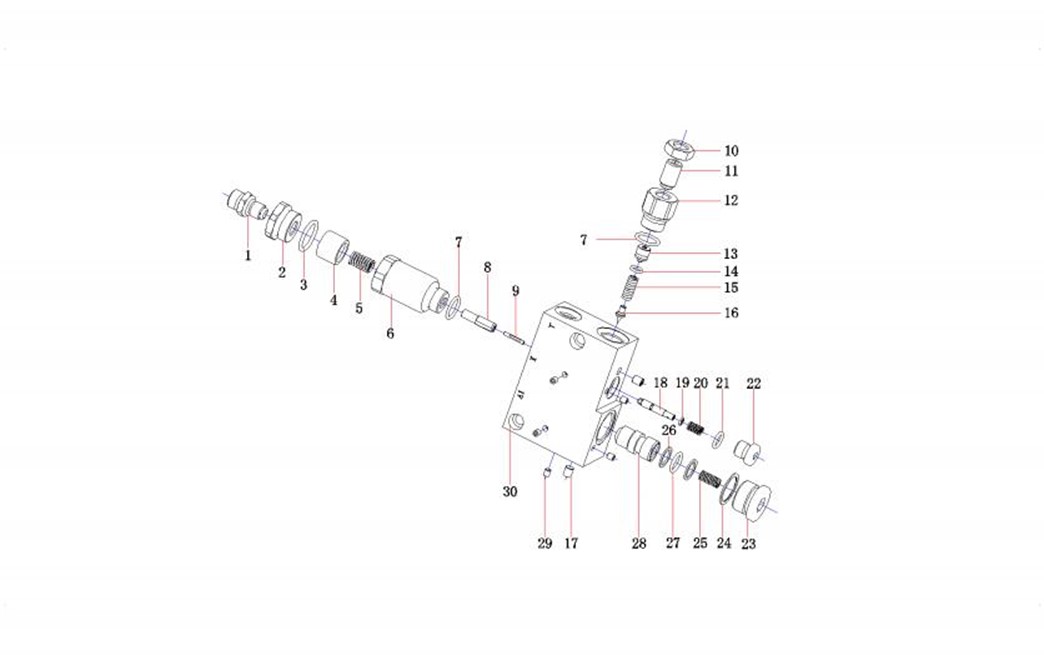

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-135-1 |
1 |
60290332 |
1 |
Connection |
2-135-2 |
2 |
60290333 |
1 |
Plug |
2-135-3 |
3 |
21029124 |
1 |
O-ring |
2-135-4 |
4 |
60290334 |
1 |
Control piston |
2-135-5 |
5 |
60290335 |
1 |
Spring |
2-135-6 |
6 |
60290336 |
1 |
Piston cover |
2-135-7 |
7 |
60290337 |
2 |
O ring |
2-135-8 |
8 |
60290338 |
1 |
Piston Rod |
2-135-9 |
9 |
60290339 |
1 |
Control Rod |
2-135-10 |
10 |
60290340 |
1 |
Nut |
2-135-11 |
11 |
60290341 |
1 |
Bolt |
2-135-12 |
12 |
60290342 |
1 |
Valve pocket |
2-135-13 |
13 |
60290343 |
1 |
Piston |
2-135-14 |
14 |
A210608000007 |
1 |
O-ring |
2-135-15 |
15 |
60290344 |
1 |
Spring |
2-135-16 |
16 |
60290345 |
1 |
Poppet |
2-135-17 |
17 |
60290346 |
2 |
Plug |
2-135-18 |
18 |
60290347 |
1 |
Spool |
2-135-19 |
19 |
60290348 |
1 |
Washer |
2-135-20 |
20 |
60290349 |
1 |
Spring |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-137-21 |
21 |
21000123 |
1 |
O-ring |
2-137-22 |
22 |
60290350 |
1 |
Plug |
2-137-23 |
23 |
60290351 |
1 |
Plug |
2-137-24 |
24 |
60290352 |
1 |
Seal Washer |
2-137-25 |
25 |
60290353 |
1 |
Spring |
2-137-26 |
26 |
60290354 |
2 |
Retainer ring |
2-137-27 |
27 |
B230101000679 |
1 |
O-ring |
2-137-28 |
28 |
60290355 |
1 |
Spool |
2-137-29 |
29 |
60290356 |
5 |
Plug |
2-137-30 |
30 |
60290357 |
1 |
Body |

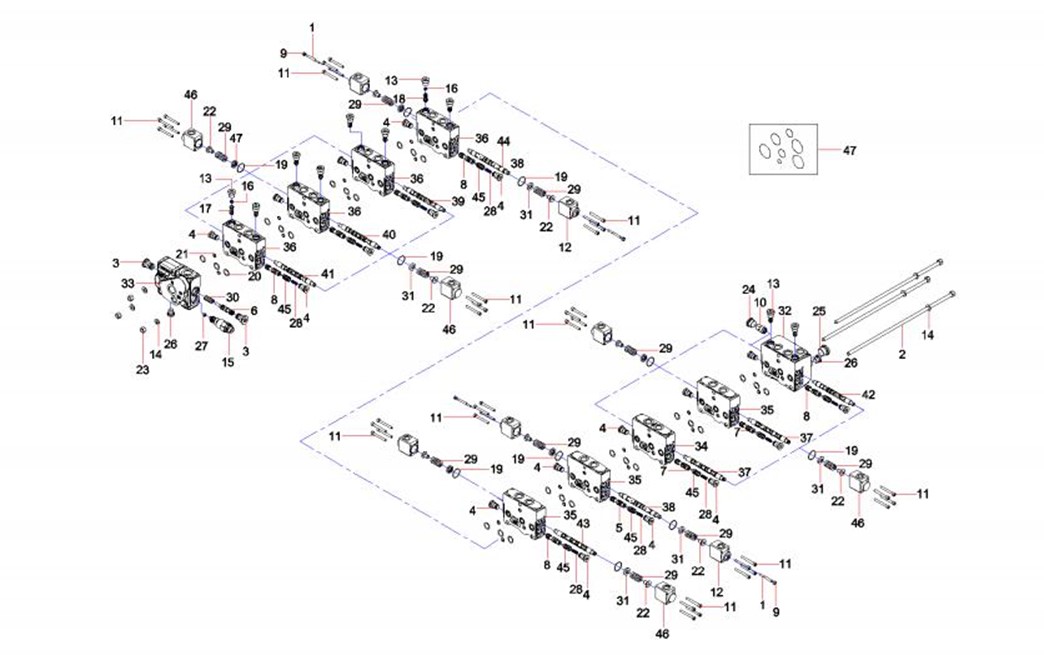

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-139-1 |
1 |
60295058 |
4 |
Limit Screw |
2-139-2 |
2 |
60258216 |
3 |
blot |
2-139-3 |
3 |
60258217 |
2 |
plug |
2-139-4 |
4 |
60258218 |
18 |
plug |
2-139-5 |
5 |
60258219 |
1 |
spool |
2-139-6 |
6 |
60171596 |
1 |
Spool, valve |
2-139-7 |
7 |
60259208 |
2 |
SPOOL |
2-139-8 |
8 |
60171594 |
6 |
Spool, valve |
2-139-9 |
9 |
60295059 |
4 |
Fixed nut |
2-139-10 |
10 |
60258222 |
1 |
flush valve |
2-139-11 |
11 |
A210204000122 |
72 |
Screw M5×45GB70.1 |
2-139-12 |
12 |
60295025 |
4 |
main valve end cover |
2-139-13 |
13 |
60171635 |
10 |
Plug |
2-139-14 |
14 |
60258223 |
6 |
washer |
2-139-15 |
15 |
60258240 |
1 |
relief valve |
2-139-16 |
16 |
60258225 |
10 |
spring |
2-139-17 |
17 |
60171604 |
8 |
Valve, relief |
2-139-18 |
18 |
60171603 |
2 |
Valve, relief |
2-139-19 |
19 |
60258226 |
18 |
O ring |
2-139-20 |
20 |
60259209 |
27 |
O-RING |
