SANY SY35C SY35C2 SY35C2Y4WU EXCAVATOR parts catalog 18
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-161-1 |
1 |
13057200 |
2 |
Oil-out pipe of pump |
2-161-2 |
2 |
13057189 |
2 |
Oil-out pipe of tank |
2-161-3 |
3 |
13057198 |
1 |
Oil-in-pipe of pump |
2-161-4 |
4 |
21053360 |
10 |
Hose ring hoop |
2-161-5 |
5 |
A210111000202 |
4 |
Bolt M12×30GB578310.9 |
2-161-6 |
6 |
24000639 |
4 |
Washer |
2-161-7 |
7 |
A229900000882 |
1 |
Valve |
2-161-8 |
8 |
13055186 |
1 |
Water_out_joint |
2-161-9 |
9 |
13058441 |
1 |
Fuel tank assembly |
2-161-10 |
10 |
60149607 |
1 |
Clamp, harness |
2-161-11 |
11 |
13494001 |
1 |
drainage tuble SY35C1Y3WU.1.3.4 |
2-161-12 |
12 |
A210204000129 |
1 |
Screw M6×12GB70.1 |
2-161-13 |
13 |
24000632 |
1 |
Washer |
2-161-14 |
14 |
13519685 |
1 |
OIL-OUT PIPE OF TANK |

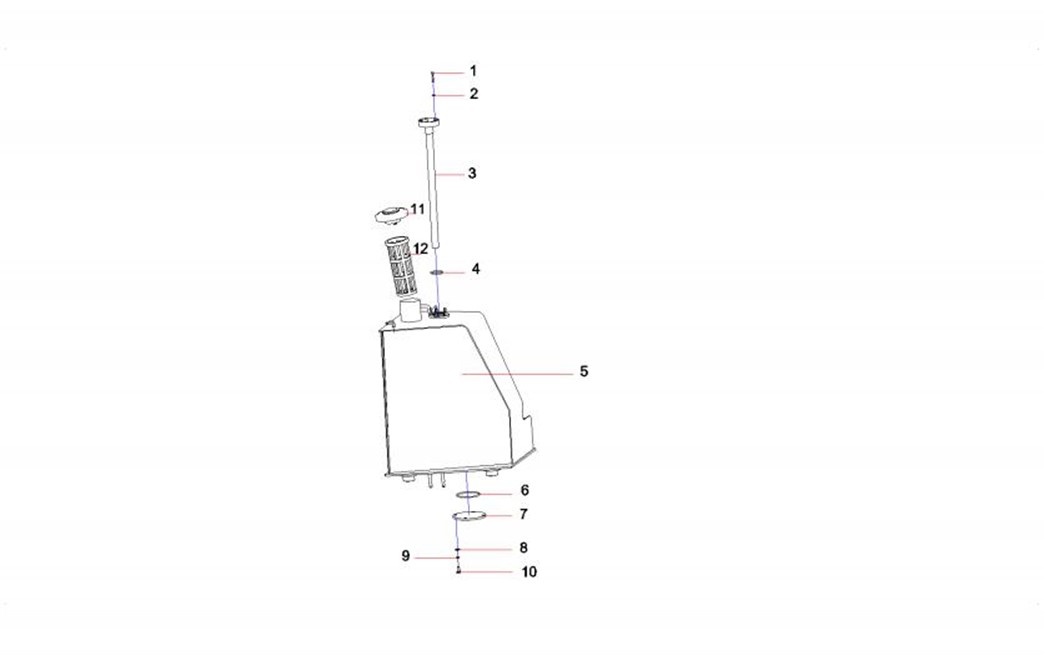

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-163-1 |
1 |
A210204000119 |
5 |
Screw M5×30GB70.1 |
2-163-2 |
2 |
A210405000005 |
5 |
Washer 5GB97.1 |
2-163-3 |
3 |
60223267 |
1 |
Fuel Sensor |
2-163-4 |
4 |
B230101000404 |
1 |
O-ring |
2-163-5 |
5 |
13058087 |
1 |
Fuel tank |
2-163-6 |
6 |
A210609000273 |
1 |
O-ring 75×5.3GB3452.1 |
2-163-7 |
7 |
12983058 |
1 |
cleaning flange |
2-163-8 |
8 |
A210405000007 |
4 |
Washer 8GB97.1 |
2-163-9 |
9 |
A210401000017 |
4 |
Washer 8GB93 |
2-163-10 |
10 |
A210111000088 |
4 |
Bolt M8×16GB5783 |
2-163-11 |
11 |
60304920 |
1 |
cover of fuel tank |
2-163-12 |
12 |
60304921 |
1 |
filter net |

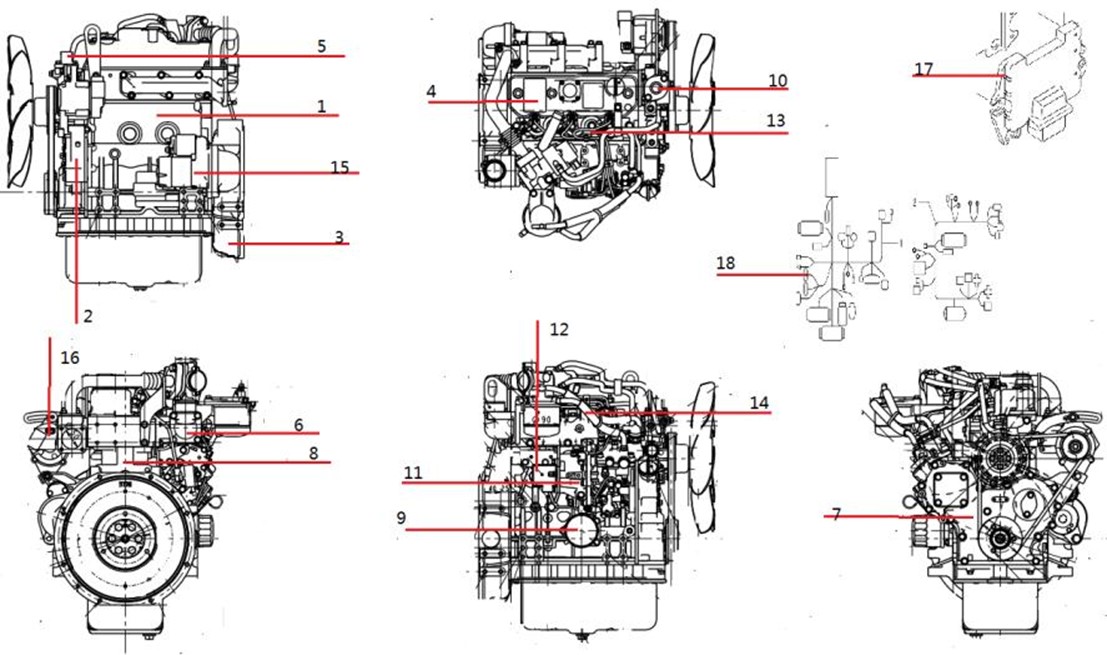

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-165-1 |
1 |
60277132 |
1 |
CLINDER BLOCK |
2-165-2 |
2 |
60277133 |
1 |
GEAR HOUSING |
2-165-3 |
3 |
60277134 |
1 |
FLYWHEEL HOUSING AND OIL |
2-165-4 |
4 |
60277135 |
1 |
CLINDER HEAD AND BONNET |
2-165-5 |
5 |
60277136 |
1 |
SUCTION MANIFOLD |
2-165-6 |
6 |
60277137 |
1 |
EXHUAST MANIFOLD |
2-165-7 |
7 |
60277138 |
1 |
CAMSHAFT AND DRIVING GEAR |
2-165-8 |
8 |
60277139 |
1 |
CRANKSHAFT AND PISTION |
2-165-9 |
9 |
60277140 |
1 |
LUB.OIL SYSTEM |
2-165-10 |
10 |
60277141 |
1 |
COOLING WATER SYSTEM |
2-165-11 |
11 |
60277142 |
1 |
FUEL INJECTION PUMP |
2-165-12 |
12 |
60277143 |
1 |
GNVERNOR |
2-165-13 |
13 |
60277144 |
1 |
FUEL INJECTION VALVE |
2-165-14 |
14 |
60277145 |
1 |
FULE PIPE |
2-165-15 |
15 |
60277146 |
1 |
STARTER MOTOR |
2-165-16 |
16 |
60277147 |
1 |
GENERATOR |
2-165-17 |
17 |
60277148 |
1 |
ECU |
2-165-18 |
18 |
60277149 |
1 |
ELECTRIC PART |

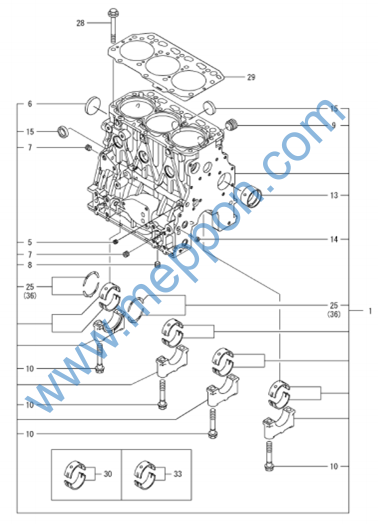

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-167-1 |
1 |
60276619 |
1 |
BLOCK ASSY, CYLINDER |
2-167-5 |
5 |
60276620 |
1 |
PLUG, PT1/8 |
2-167-6 |
6 |
60276621 |
1 |
PLUG, 50 |
2-167-7 |
7 |
60276622 |
2 |
PLUG, PT1/4 |
2-167-8 |
8 |
60276622 |
1 |
PLUG, PT1/4 |
2-167-9 |
9 |
60020909 |
1 |
Plug |
2-167-10 |
10 |
60276624 |
8 |
BOLT, METAL CAP |
2-167-13 |
13 |
60276625 |
1 |
BUSH, CAMSHAFT |
2-167-14 |
14 |
60276626 |
2 |
PLUG, 12 |
2-167-15 |
15 |
60020915 |
6 |
Plug |
2-167-25 |
25 |
60276628 |
2 |
BEARING, THRUST |
2-167-28 |
28 |
60276629 |
14 |
BOLT, HEAD |
2-167-29 |
29 |
60276630 |
1 |
GASKET, HEAD |
2-167-30 |
30 |
60276631 |
4 |
BEARING, MAIN |
2-167-33 |
33 |
60276632 |
4 |
BEARING, 0.25 US |
2-167-36 |
36 |
60276633 |
1 |
BEARING, THRUST 0.25 |

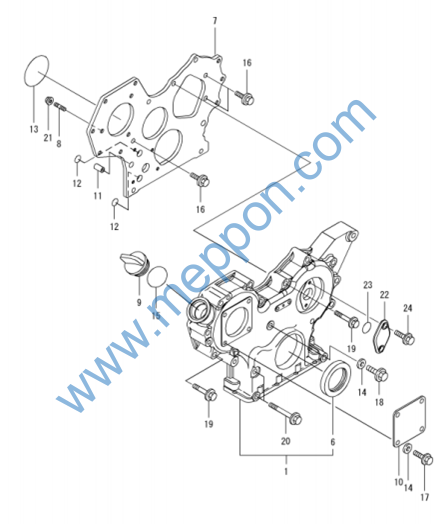

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-169-1 |
1 |
60276634 |
1 |
CASE ASSY, GEAR |
2-169-6 |
6 |
60276635 |
1 |
SEAL, OIL |
2-169-7 |
7 |
60276636 |
1 |
FLANGE, GEAR CASE |
2-169-8 |
8 |
60276637 |
3 |
STUD, M8X25 |
2-169-9 |
9 |
B229900006259 |
1 |
Cap,oil-refiller |
2-169-10 |
10 |
60276639 |
1 |
COVER |
2-169-11 |
11 |
60276640 |
2 |
PIPE, KNOCK L=18 |
2-169-12 |
12 |
60276641 |
2 |
O-RING, P16 |
2-169-13 |
13 |
60276642 |
1 |
O-RING |
2-169-14 |
14 |
60021062 |
5 |
Gasket,seal |
2-169-15 |
15 |
60020887 |
1 |
Cover |
2-169-16 |
16 |
60021042 |
3 |
Bolt |
2-169-17 |
17 |
60021042 |
4 |
Bolt |
2-169-18 |
18 |
60021046 |
1 |
Bolt |
2-169-19 |
19 |
60276647 |
12 |
BOLT, M8X 55 PLATED |
2-169-20 |
20 |
60276648 |
3 |
BOLT, M8X 85 PLATED |
2-169-21 |
21 |
60021019 |
3 |
Nut |
2-169-22 |
22 |
60276650 |
1 |
COVER |
2-169-23 |
23 |
60276651 |
1 |
O-RING, 1AS24.0 |
2-169-24 |
24 |
60021036 |
2 |
Bolt |
