SANY SY35C SY35C2 SY35C2Y4WU EXCAVATOR parts catalog 25
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-3-1 |
1 |
13037024 |
2 |
Motor cover |
3-3-2 |
2 |
A210111000209 |
4 |
Bolt M14×45GB5783 10.9 |
3-3-3 |
3 |
A210111000442 |
16 |
Bolt M14×35GB5783 10.9 |
3-3-4 |
4 |
13070383 |
1 |
Combination Running frame |
3-3-5 |
5 |
13040450 |
1 |
Bottom cover plate |
3-3-6 |
6 |
13063324 |
1 |
Undercarriage hydraulic system |
3-3-7 |
7 |
60181503 |
2 |
Driving wheel |
3-3-8 |
8 |
A210204000337 |
24 |
Screw M12×30GB70.110.9 |
3-3-9 |
9 |
12935633 |
10 |
track roller |
3-3-10 |
10 |
A210444000001 |
20 |
Washer 14(GB1230) |
3-3-11 |
11 |
A210405000007 |
5 |
Washer 8GB97.1 |
3-3-12 |
12 |
A210111000343 |
5 |
Bolt M8×20GB5783 10.9 |
3-3-13 |
13 |
A210204000338 |
34 |
Screw M12×40GB70.1 10.9 |
3-3-14 |
14 |
A210405000001 |
34 |
Washer 12GB97.1 |

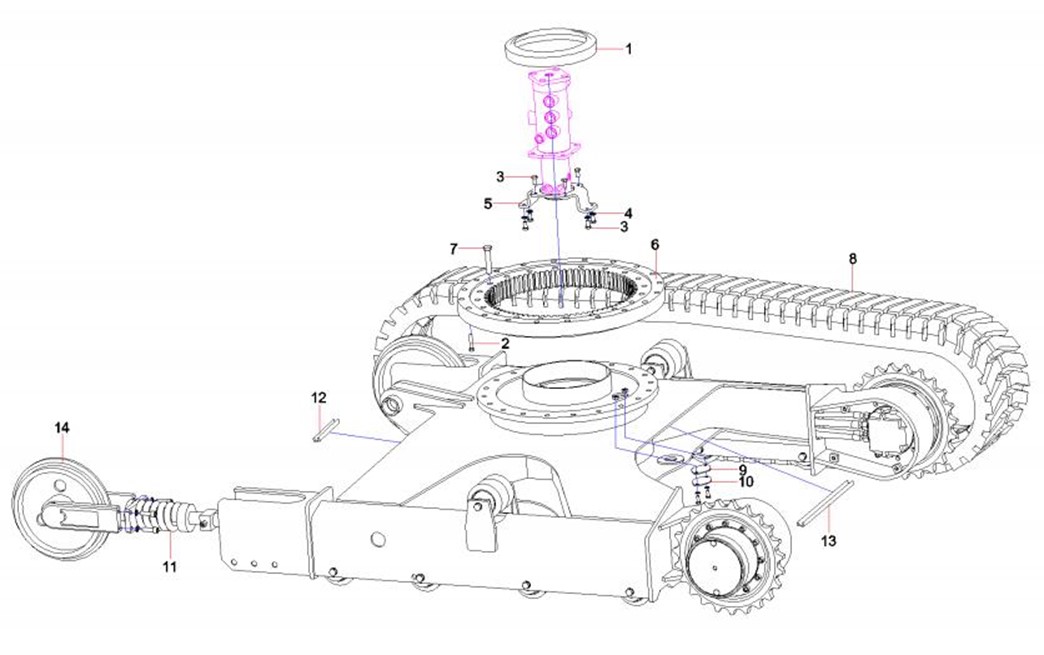

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-5-1 |
1 |
13040388 |
1 |
butter pool seal ring |
3-5-2 |
2 |
A210110000281 |
20 |
Bolt M16×70GB5782 10.9 |
3-5-3 |
3 |
A210111000012 |
18 |
Bolt M10×20GB5783 10.9 |
3-5-4 |
4 |
A210405000011 |
14 |
Washer 10GB97.1 |
3-5-5 |
5 |
13035936 |
1 |
Fix board |
3-5-6 |
6 |
12900566 |
1 |
Slewing Bearing |
3-5-7 |
7 |
A210110000272 |
20 |
Bolt M16×80GB5782 10.9 |
3-5-8 |
8 |
60181277 |
2 |
Pedrail |
3-5-9 |
9 |
13068305 |
1 |
Spacer |
3-5-10 |
10 |
12996227 |
1 |
Cover plate |
3-5-11 |
11 |
60181276 |
2 |
Tensioner |
3-5-12 |
12 |
11133774 |
2 |
Sheath |
3-5-13 |
13 |
11133805 |
2 |
Sheath |
3-5-14 |
14 |
60181502 |
2 |
Track idler |

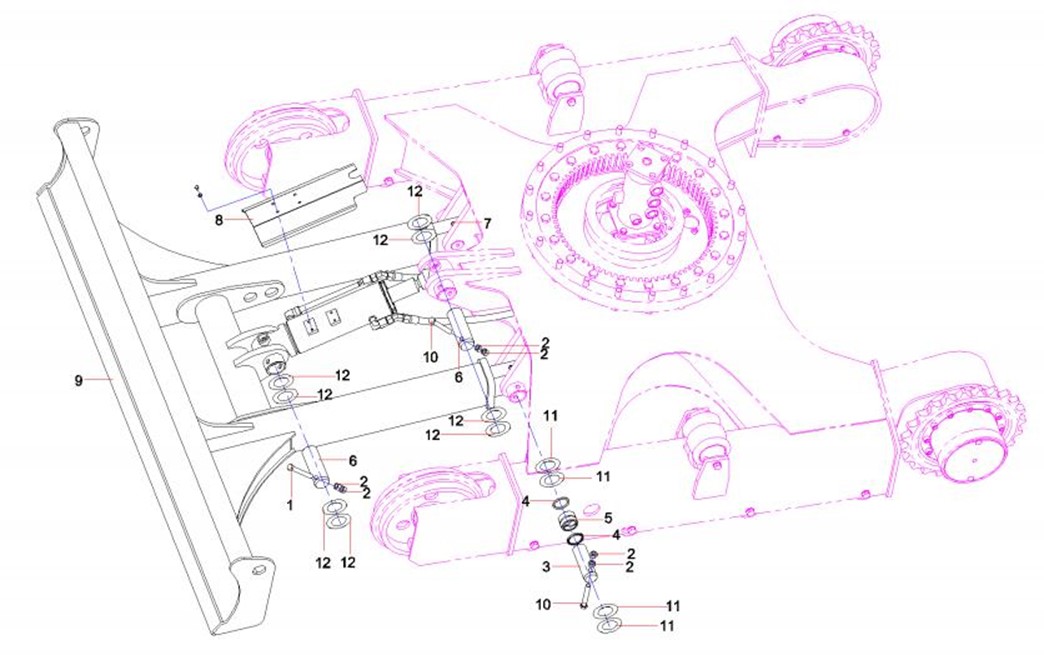

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-7-1 |
1 |
A210110000323 |
2 |
Bolt M12×90GB5782 10.9 |
3-7-2 |
2 |
A210307000031 |
8 |
Nut M12GB6170 10 |
3-7-3 |
3 |
13036961 |
2 |
Lock pin |
3-7-4 |
4 |
60176725 |
4 |
Dust Ring |
3-7-5 |
5 |
13036982 |
2 |
Shaft Sleeve |
3-7-6 |
6 |
13036922 |
2 |
Lock pin |
3-7-7 |
7 |
A210804000002 |
2 |
Cup, oil M10×1JB7940.1 |
3-7-8 |
8 |
10597771 |
1 |
Cover |
3-7-9 |
9 |
13064631 |
1 |
Bulldozing shovel |
3-7-10 |
10 |
A210110000014 |
2 |
Bolt M12×80GB5782 10.9 |
3-7-11 |
11 |
13085812 |
8 |
Spacer |
3-7-12 |
12 |
13063804 |
8 |
Spacer |

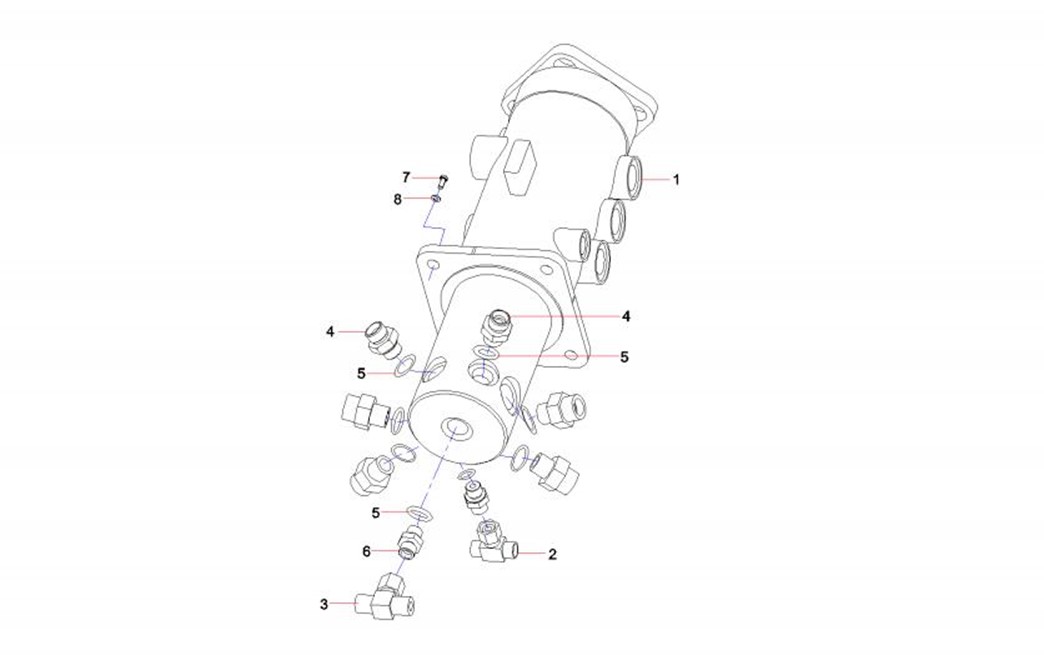

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-9-1 |
1 |
60167638 |
1 |
centerswiveljoint |
3-9-2 |
2 |
B210780000172 |
1 |
Connector, pipe |
3-9-3 |
3 |
B210780000631 |
1 |
Connector, pipe |
3-9-4 |
4 |
A820205002389 |
2 |
Connector |
3-9-5 |
5 |
B230101000049 |
4 |
O-ring 13.8×2.4JISB2401 |
3-9-6 |
6 |
11287446 |
1 |
Joint |
3-9-7 |
7 |
A210111000197 |
4 |
Bolt M10×25GB5783 10.9 |
3-9-8 |
8 |
24000637 |
4 |
Washer |

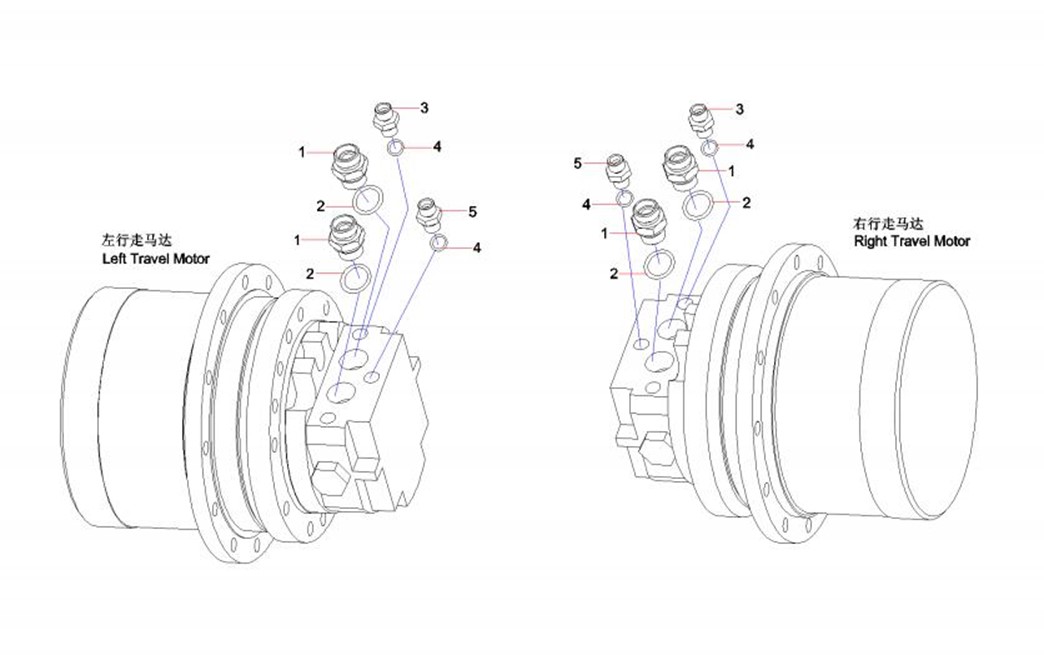

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-11-1 |
1 |
A820205002535 |
8 |
Connector |
3-11-2 |
2 |
B230101000090 |
8 |
O-ring 17.8×2.4JISB2401 |
3-11-3 |
3 |
A820205002445 |
2 |
Connector |
3-11-4 |
4 |
B230101000047 |
5 |
O-ring |
3-11-5 |
5 |
A820205000844 |
3 |
Connector |
