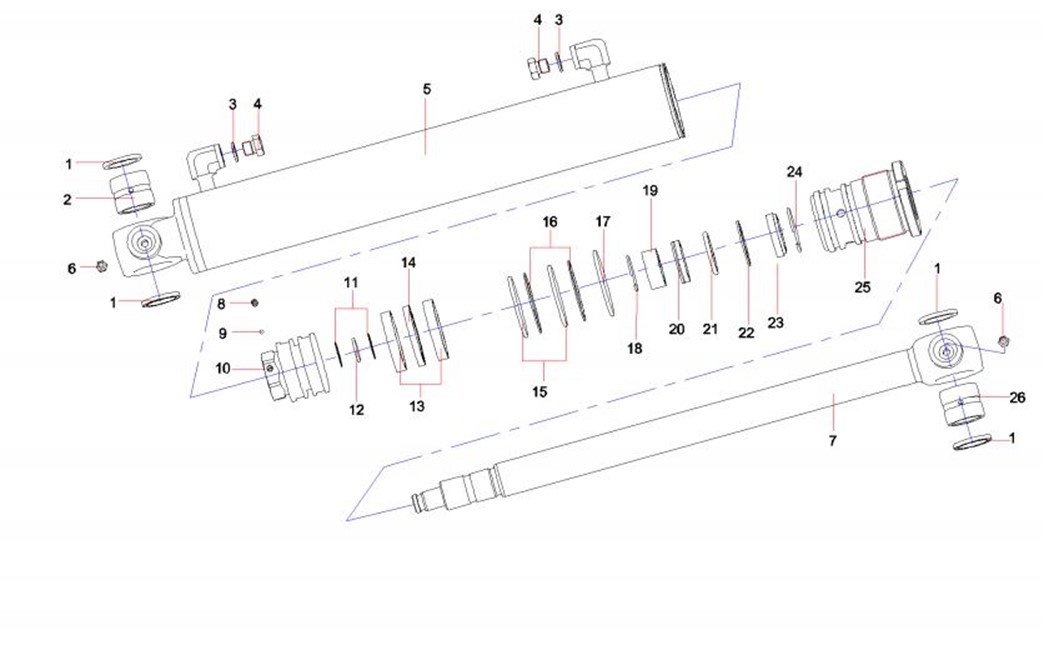

SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 17
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-137-1 |
1 |
60255849 |
4 |
GWJ防尘圈 |
dust ring |
2-137-2 |
2 |
13048257 |
1 |
衬套一 |
BushZX35.3.5-3 |
2-137-3 |
3 |
13387733 |
2 |
密封垫 |
sealing gasket ZX35.3.5A-7 |
2-137-4 |
4 |
13387734 |
2 |
堵头 |
head ZX35.3.5A-8 |
2-137-5 |
5 |
13048269 |
1 |
缸筒总成 |
Cylinder assem.ZX35.3.5.2 |
2-137-6 |
6 |
A210804000002 |
2 |
黄油嘴 |
Fitting, Grease |
2-137-7 |
7 |
13048268 |
1 |
活塞杆总成 |
Piston rod assemZX35.3.5.1 |
2-137-8 |
8 |
A210206000001 |
1 |
螺钉 |
Screw M6×12GB77 |
2-137-9 |
9 |
A210661000015 |
1 |
钢球 |
Steel Ball |
2-137-10 |
10 |
13048255 |
1 |
活塞 |
Piston ZX35.3.5-1 |
2-137-11 |
11 |
13254955 |
2 |
挡圈 |
Retaining Ring ZX_DQ45×3.1 |
2-137-12 |
12 |
A230101000496 |
1 |
O形圈 |
O-ring |
2-137-13 |
13 |
A880806030085 |
2 |
WR导向环75×80×8 酚醛夹布 |
Ring – Wear |
2-137-14 |
14 |
60087463 |
1 |
SPGW密封圈 |
Ring,seal |
2-137-15 |
15 |
A210609000077 |
2 |
O形圈 |
O-ring |
2-137-16 |
16 |
B210491000007 |
2 |
挡圈 |
Retaining ring |
2-137-17 |
17 |
A210609000079 |
1 |
O形圈 |
O-ring 80×3.55GB3452.1 |
2-137-18 |
18 |
A210417000045 |
1 |
挡圈 |
Ring, retaining |
2-137-19 |
19 |
60035658 |
1 |
杯士40×44×30 日本大同 |
Cup |
2-137-20 |
20 |
60184737 |
1 |
HBY密封圈 |
Seal ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-139-21 |
21 |
60035790 |
1 |
IUH密封圈 |
Ring,seal |
2-139-22 |
22 |
60035652 |
1 |
支承环 |
Ring, bearing |
2-139-23 |
23 |
60184718 |
1 |
DKBZ3防尘圈 |
Dust Ring |
2-139-24 |
24 |
A210417000107 |
1 |
挡圈 |
Retaining ring |
2-139-25 |
25 |
13048256 |
1 |
导向套 |
de sleeve ZX35.3.5-2 |
2-139-26 |
26 |
13239087 |
1 |
衬套 |
Bush ZX35.3.4B-3 |

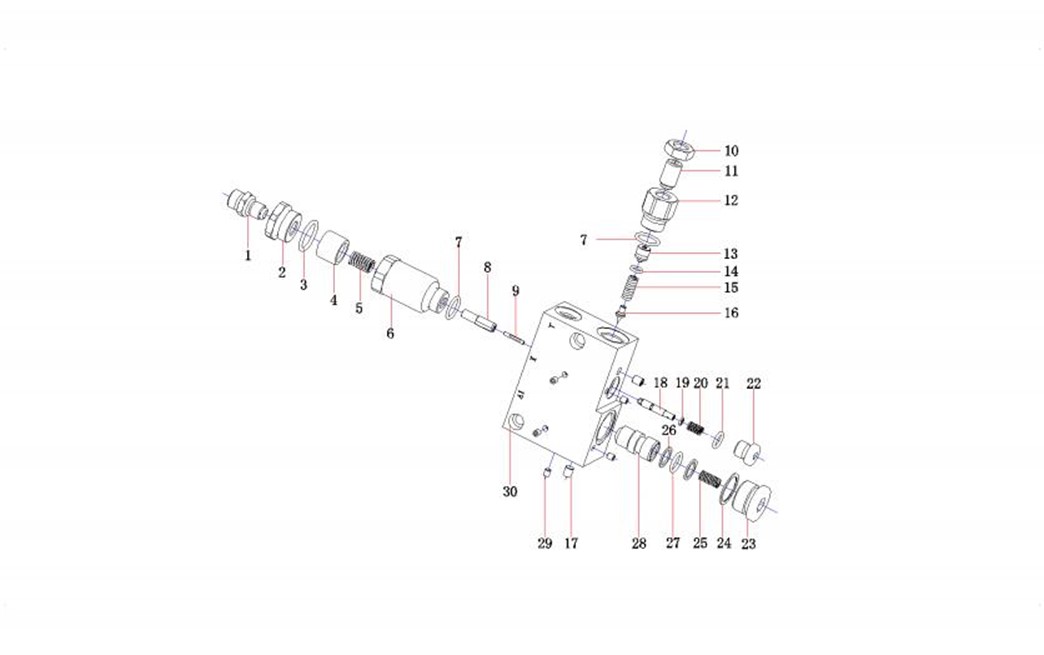

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-141-1 |
1 |
60290332 |
1 |
滤网接头 |
Connection |
2-141-2 |
2 |
60290333 |
1 |
堵头 |
Plug |
2-141-3 |
3 |
21029124 |
1 |
O形圈 |
O-ring |
2-141-4 |
4 |
60290334 |
1 |
控制活塞 |
Control piston |
2-141-5 |
5 |
60290335 |
1 |
复位弹簧 |
Spring |
2-141-6 |
6 |
60290336 |
1 |
控制活塞套 |
Piston cover |
2-141-7 |
7 |
60290337 |
2 |
O形圈 |
O ring |
2-141-8 |
8 |
60290338 |
1 |
控制活塞杆 |
Piston Rod |
2-141-9 |
9 |
60290339 |
1 |
控制杆 |
Control Rod |
2-141-10 |
10 |
60290340 |
1 |
螺母 |
Nut |
2-141-11 |
11 |
60290341 |
1 |
调节螺栓 |
Bolt |
2-141-12 |
12 |
60290342 |
1 |
溢流阀套 |
Valve pocket |
2-141-13 |
13 |
60290343 |
1 |
调节活塞 |
Piston |
2-141-14 |
14 |
A210608000007 |
1 |
O形圈 |
O-ring |
2-141-15 |
15 |
60290344 |
1 |
复位弹簧 |
Spring |
2-141-16 |
16 |
60290345 |
1 |
提升阀 |
Poppet |
2-141-17 |
17 |
60290346 |
2 |
球涨堵头 |
Plug |
2-141-18 |
18 |
60290347 |
1 |
荷阀芯 |
Spool |
2-141-19 |
19 |
60290348 |
1 |
垫片 |
Washer |
2-141-20 |
20 |
60290349 |
1 |
复位弹簧 |
Spring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-143-21 |
21 |
21000123 |
1 |
O形圈 |
O-ring |
2-143-22 |
22 |
60290350 |
1 |
堵头 |
Plug |
2-143-23 |
23 |
60290351 |
1 |
堵头 |
Plug |
2-143-24 |
24 |
60290352 |
1 |
密封垫 |
Seal Washer |
2-143-25 |
25 |
60290353 |
1 |
弹簧 |
Spring |
2-143-26 |
26 |
60290354 |
2 |
挡圈 |
Retainer ring |
2-143-27 |
27 |
B230101000679 |
1 |
O形圈 |
O-ring |
2-143-28 |
28 |
60290355 |
1 |
阀芯 |
Spool |
2-143-29 |
29 |
60290356 |
5 |
球涨堵头 |
Plug |
2-143-30 |
30 |
60290357 |
1 |
阀体 |
Body |

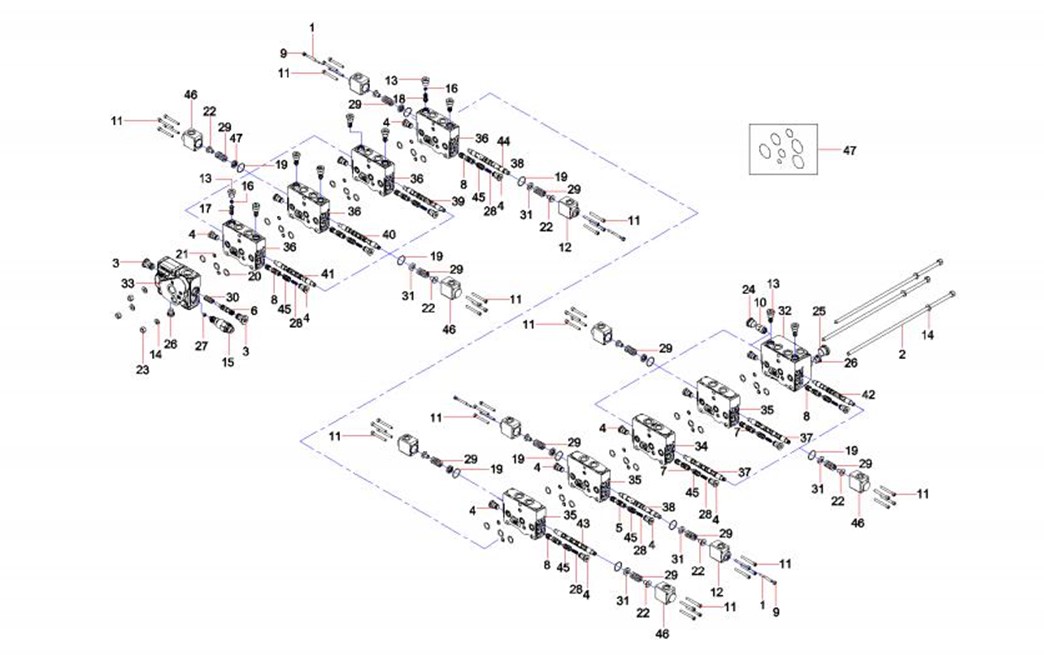

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-145-1 |
1 |
60295058 |
4 |
限位螺钉 |
Limit Screw |
2-145-2 |
2 |
60258216 |
3 |
螺栓 |
blot |
2-145-3 |
3 |
60258217 |
2 |
堵头 |
plug |
2-145-4 |
4 |
60258218 |
18 |
堵头 |
plug |
2-145-5 |
5 |
60258219 |
1 |
阀芯 |
spool |
2-145-6 |
6 |
60171596 |
1 |
阀芯 |
Spool, valve |
2-145-7 |
7 |
60259208 |
2 |
阀芯 |
SPOOL |
2-145-8 |
8 |
60171594 |
6 |
阀芯 |
Spool, valve |
2-145-9 |
9 |
60295059 |
4 |
限位螺钉固定螺母 |
Fixed nut |
2-145-10 |
10 |
60258222 |
1 |
冲洗阀 |
flush valve |
2-145-11 |
11 |
A210204000122 |
72 |
螺钉 |
Screw M5×45GB70.1 |
2-145-12 |
12 |
60295025 |
4 |
阀端盖 |
main valve end cover |
2-145-13 |
13 |
60171635 |
10 |
堵头 |
Plug |
2-145-14 |
14 |
60258223 |
6 |
垫圈 |
washer |
2-145-15 |
15 |
60258240 |
1 |
溢流阀 |
relief valve |
2-145-16 |
16 |
60258225 |
10 |
弹簧 |
spring |
2-145-17 |
17 |
60171604 |
8 |
溢流阀 |
Valve, relief |
2-145-18 |
18 |
60171603 |
2 |
溢流阀 |
Valve, relief |
2-145-19 |
19 |
60258226 |
18 |
O形圈 |
O ring |
2-145-20 |
20 |
60259209 |
27 |
O形圈 |
O-RING |
