SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 26
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-227-1 |
1 |
13057241 |
1 |
配重 |
Counterweight |
2-227-2 |
2 |
A210110000330 |
1 |
螺栓M24×180GB5782 10.9级 |
Bolt M24×180GB5782 10.9 |
2-227-3 |
3 |
A210111000321 |
2 |
螺栓M24×80GB5783 10.9级 |
Bolt M24×80GB5783 10.9 |
2-227-4 |
4 |
A210491000122 |
3 |
垫圈 |
Washer 24GB1230 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

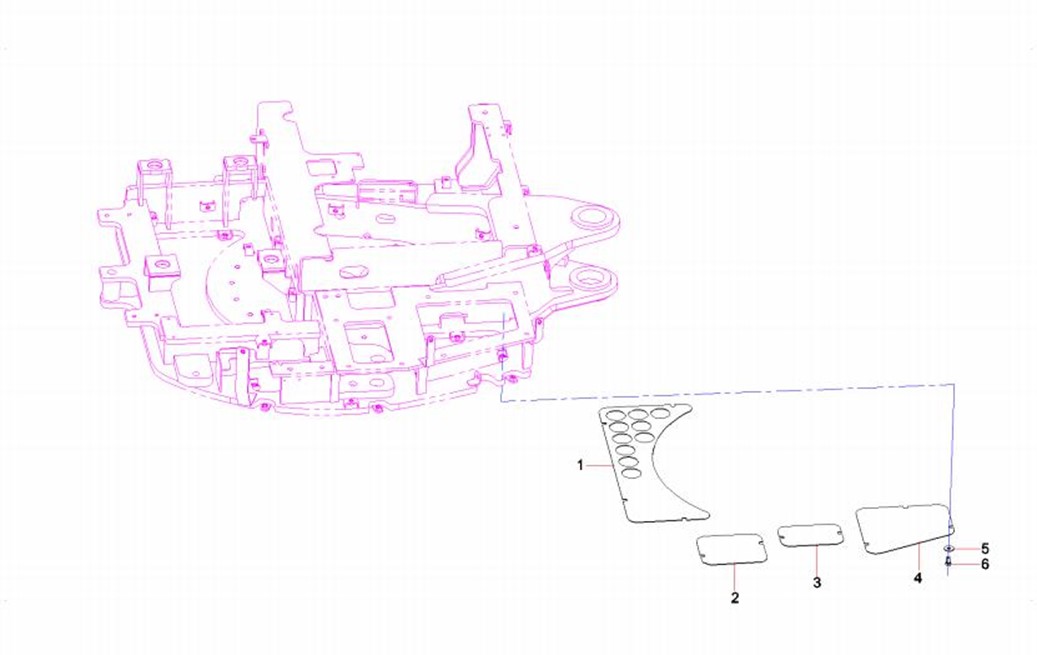

2-229-1 |
1 |
13112177 |
1 |
封板 |
Sealing board |
2-229-2 |
2 |
13112243 |
1 |
封板 |
Sealing board |
2-229-3 |
3 |
13112250 |
1 |
封板 |
Sealing board |
2-229-4 |
4 |
13112255 |
1 |
封板 |
Sealing board |
2-229-5 |
5 |
60060546 |
11 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
2-229-6 |
6 |
A210111000012 |
11 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
第3章
行走装置
(Travel device)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-3-1 |
1 |
13037024 |
2 |
马达盖板 |
Motor cover |
3-3-2 |
2 |
A210111000209 |
4 |
螺栓M14×45GB5783 10.9级 |
Bolt M14×45GB5783 10.9 |
3-3-3 |
3 |
A210111000442 |
16 |
螺栓 |
Bolt |
3-3-4 |
4 |
变更或见其他配置 |
1 |
组合行走架 |
Combination Running frame |
3-3-5 |
5 |
13040450 |
1 |
底盖板 |
Bottom cover plate |
3-3-6 |
6 |
13063324 |
1 |
下车液压系统 |
Undercarriage hydraulic system |
3-3-7 |
7 |
60181503 |
2 |
驱动轮 |
Driving wheel |
3-3-8 |
8 |
A210204000337 |
24 |
螺钉M12×30GB70.1 10.9级 |
Screw M12×30GB70.110.9 |
3-3-9 |
9 |
12935633 |
10 |
支重轮总成 |
track roller |
3-3-10 |
10 |
A210444000001 |
20 |
垫圈 |
Washer 14(GB1230) |
3-3-11 |
11 |
24000633 |
5 |
垫圈8GB97.1 达克锈 |
Washer |
3-3-12 |
12 |
A210111000343 |
5 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
3-3-13 |
13 |
变更或见其他配置 |
12 |
螺栓M12×20GB5783 10.9级 |
Bolt |
3-3-14 |
14 |
变更或见其他配置 |
4 |
履带护板 |
Potect plate SY35C1Y3WU.2-10 |
3-3-15 |
15 |
A210204000338 |
34 |
螺钉M12×40GB70.1 10.9级 |
Screw |
3-3-16 |
16 |
24000639 |
46 |
垫圈12GB97.1 达克锈 |

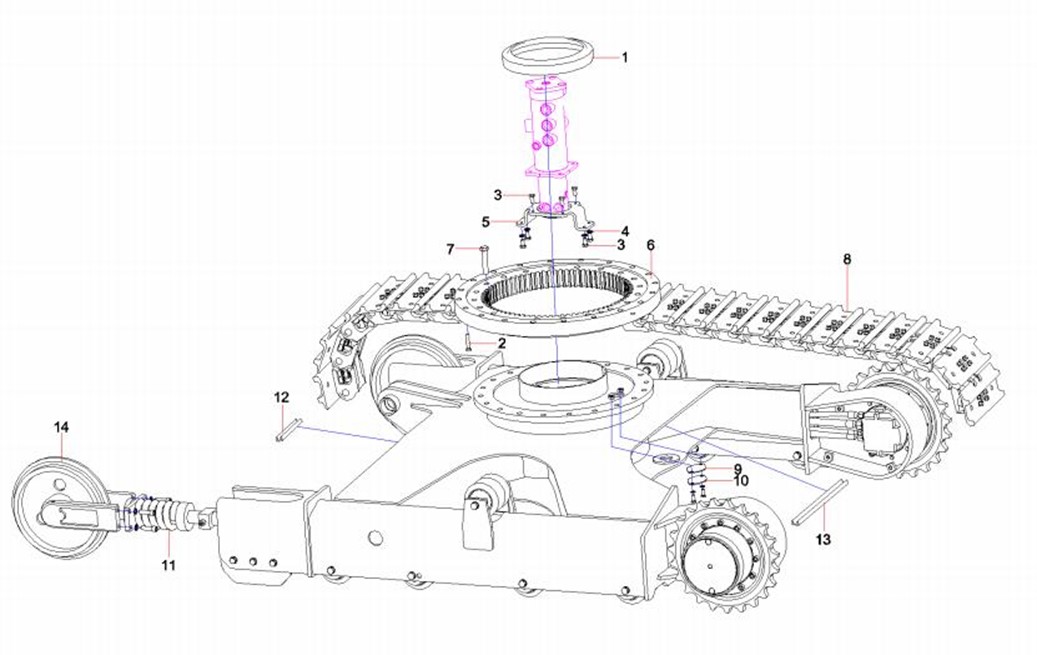

Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-5-1 |
1 |
13040388 |
1 |
黄油池密封圈 |
butter pool seal ring |
3-5-2 |
2 |
A210110000281 |
20 |
螺栓M16×70GB5782 10.9级 |
Bolt M16×70GB5782 10.9 |
3-5-3 |
3 |
A210111000012 |
18 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
3-5-4 |
4 |
24000637 |
14 |
垫圈10GB97.1 达克锈 |
Washer |
3-5-5 |
5 |
13035936 |
1 |
中回安装板 |
Fix board |
3-5-6 |
6 |
12900566 |
1 |
回转支承 |
Slewing Bearing |
3-5-7 |
7 |
A210110000272 |
20 |
螺栓M16×80GB5782 10.9级 |
Bolt M16×80GB5782 10.9 |
3-5-8 |
8 |
变更或见其他配置 |
2 |
履带总成 |
Crawler AssemblySTC101GA- |
3-5-9 |
9 |
13068305 |
1 |
垫片 |
Spacer |
3-5-10 |
10 |
12996227 |
1 |
盖板 |
Cover plate |
3-5-11 |
11 |
60181276 |
2 |
张紧装置 |
Tensioner |
3-5-12 |
12 |
11133774 |
2 |
护套 |
Sheath |
3-5-13 |
13 |
11133805 |
2 |
护套 |
Sheath |
3-5-14 |
14 |
60181502 |
2 |
引导轮 |
Track idler |
