SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 03

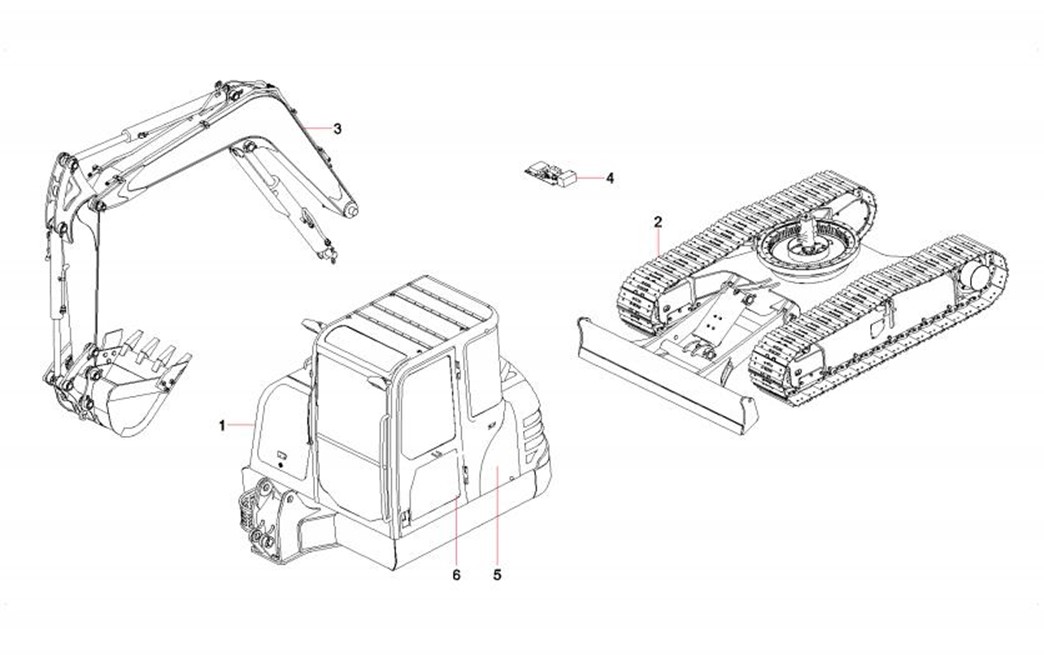

第1章
SY55C9液压挖掘机
(Hydraulic Excavator)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
1-3-1 |
1 |
12118680 |
1 |
回转装置 |
Slewing device |
1-3-2 |
2 |
11571667 |
1 |
行走装置 |
Travel device |
1-3-3 |
3 |
12120044 |
1 |
工作装置 |
Work equipment |
1-3-4 |
4 |
11818935 |
1 |
挖掘机电气系统装配图 |
Drawing, assembly, electrical |
1-3-5 |
5 |
11326577 |
1 |
挖掘机涂装 |
Painting, excavator |
1-3-6 |
6 |
11376772 |
1 |
随机附件 |
Accessories |

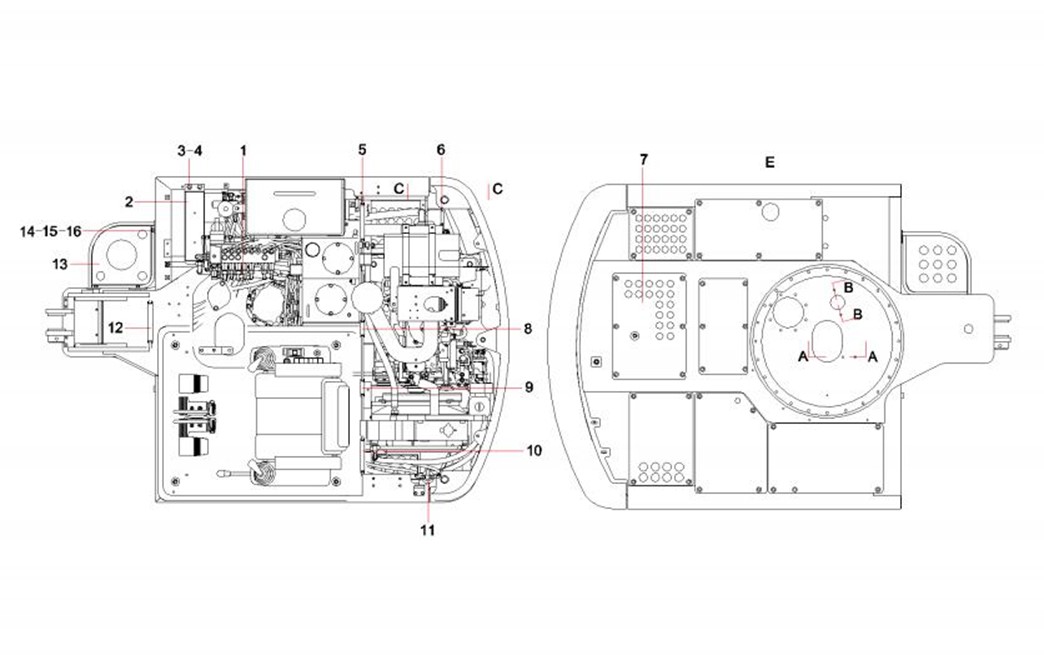

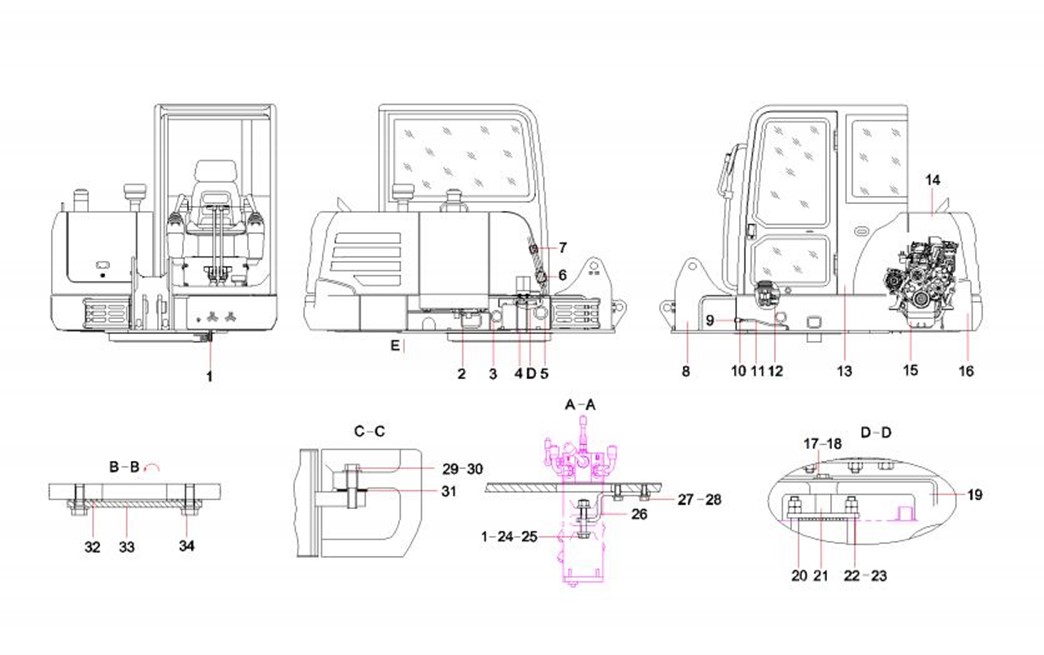

第2章
回转装置
(Slewing device)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-3-1 |
1 |
A311141609016 |
25 |
螺栓M16×90GB5782 10.9级 |
Bolt M16×90GB5782 Grade 10.9 |
2-3-2 |
2 |
10613201 |
1 |
护套 |
Sheath |
2-3-3 |
3 |
11225695 |
4 |
护套 |
Sheath |
2-3-4 |
4 |
11225713 |
1 |
电瓶压条 |
Strip, retaining, battery |
2-3-5 |
5 |
A820606030918 |
1 |
护套 |
Sheath |
2-3-6 |
6 |
12655338 |
1 |
固定架 |
fixed frameSY55C.1.6.33 |
2-3-7 |
7 |
12655827 |
1 |
黄油枪卡箍 |
grease gun clipSY55C.1.6.34 |
2-3-8 |
8 |
11335095 |
1 |
回转平台 |
Platform, swing |
2-3-9 |
9 |
A210804000002 |
1 |
油杯 |
Cup, oil M10×1JB7940.1 |
2-3-10 |
10 |
A820205000858 |
2 |
管接头 |
Connector |
2-3-11 |
11 |
B230103000977 |
1 |
胶管 |
Hose, rubber |
2-3-12 |
12 |
12112475 |
1 |
先导管路 |
Pipeline, pilot |
2-3-13 |
13 |
12088849 |
1 |
驾驶室总成 |
Cab GP |
2-3-14 |
14 |
11147622 |
1 |
覆盖件总成 |
Cover GP |
2-3-15 |
15 |
12488758 |
1 |
动力系统 |
Power systemSY55C9I2R.1.3 |
2-3-16 |
16 |
10542509 |
1 |
配重总成 |
Counterweight GP |
2-3-17 |
17 |
60060565 |
2 |
垫圈8GB96.1 达克锈 |
Washer |
2-3-18 |
18 |
A210111000092 |
2 |
螺栓 |
Bolt M8×35GB5783 |
2-3-19 |
19 |
11685533 |
1 |
电瓶罩 |
Cover, battery |
2-3-20 |
20 |
10569316 |
2 |
电瓶压条 |
Plate, pressure, battery |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-5-21 |
21 |
11587179 |
1 |
电瓶压板 |
Plate, pressure, battery |
2-5-22 |
22 |
A210307000036 |
8 |
螺母 |
Nut M10GB6170 10 |
2-5-23 |
23 |
A820301015908 |
4 |
双头螺柱 |
Stud |
2-5-24 |
24 |
A210491000118 |
2 |
垫圈 |
Washer 16GB1230 |
2-5-25 |
25 |
A210307000028 |
1 |
螺母 |
Nut M16GB617010 |
2-5-26 |
26 |
12063689 |
1 |
止动板 |
Plate, retaining |
2-5-27 |
27 |
A210111000205 |
2 |
螺栓M14×30GB5783 10.9级 |
Bolt M14×30GB5783 10.9 |
2-5-28 |
28 |
60238781 |
2 |
垫圈14GB97.1 达克锈 |
Washer |
2-5-29 |
29 |
A210110000239 |
3 |
螺栓M24×100GB5782 10.9级 |
Bolt M24×100GB5782 10.9 |
2-5-30 |
30 |
A210491000122 |
3 |
垫圈 |
Washer 24GB1230 |
2-5-31 |
31 |
A820101327187 |
15 |
垫片 |
Shim |
2-5-32 |
32 |
A820606030364 |
1 |
密封垫 |
Gasket, seal |
2-5-33 |
33 |
A820101117871 |
1 |
盖 |
Cover |
2-5-34 |
34 |
A210111000202 |
2 |
螺栓 |
Bolt M12×30GB578310.9 |
