SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 08
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-47-1 |
1 |
60080859 |
1 |
前活动窗 |
Window, front |
2-47-2 |
2 |
60076070 |
4 |
滑轮 |
Pulley |
2-47-3 |
3 |
A229900008231 |
1 |
左下固定块 |
Block, fixing, lower left |
2-47-4 |
4 |
A229900008230 |
1 |
右下固定块 |
Block, fixing, lower right |
2-47-5 |
5 |
A229900008238 |
2 |
前下玻璃把手总成 |
Handhold AS, lower front glass |
2-47-6 |
6 |
60076066 |
1 |
左上锁板 |
Plate, locking, upper left |
2-47-7 |
7 |
60076064 |
1 |
右上锁板 |
Plate, locking, upper right |
2-47-8 |
8 |
A210405000006 |
8 |
垫圈 |
Washer 6GB97.1 |
2-47-9 |
9 |
A210111000078 |
8 |
螺栓 |
Bolt M6×12GB5783 |
2-47-10 |
10 |
60076062 |
1 |
前锁板 |
Plate, lock, front |
2-47-11 |
11 |
A210211000007 |
4 |
螺钉 |
Screw M6×16GB819.1 |
2-47-12 |
12 |
60076063 |
1 |
右前窗锁 |
Lock, front window, right |
2-47-13 |
13 |
60076065 |
1 |
左前窗锁 |
Lock, front window, left |

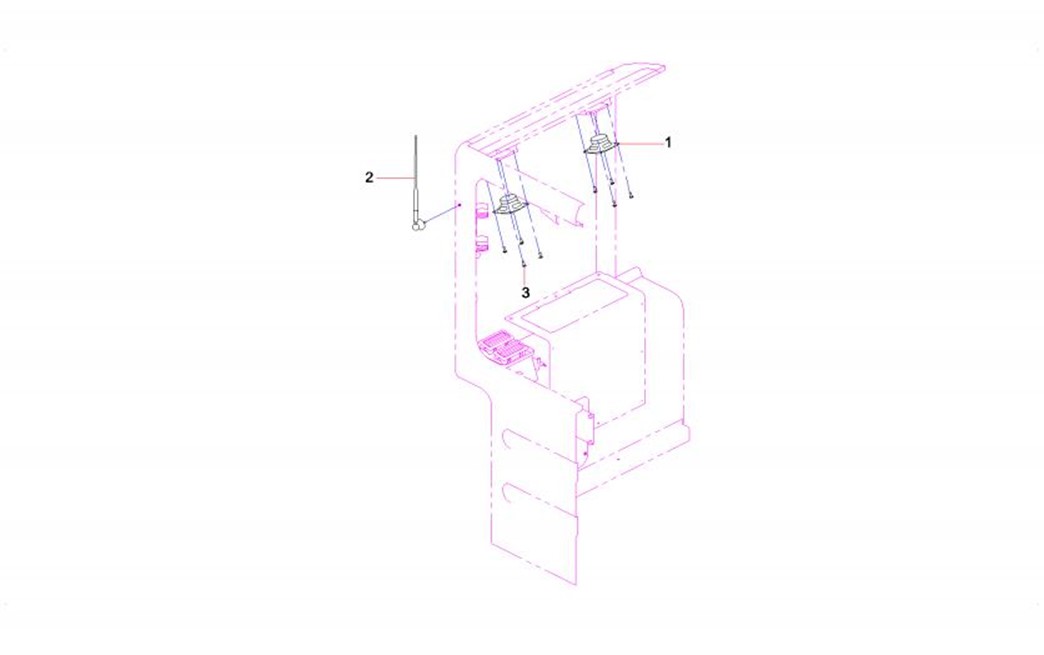

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-49-1 |
1 |
60023703 |
2 |
喇叭 |
Horn |
2-49-2 |
2 |
60023704 |
1 |
天线 |
Antenna |
2-49-3 |
3 |
A210210000056 |
10 |
螺钉M3×8GB818 不锈钢 |
Screw M3×8GB818 |

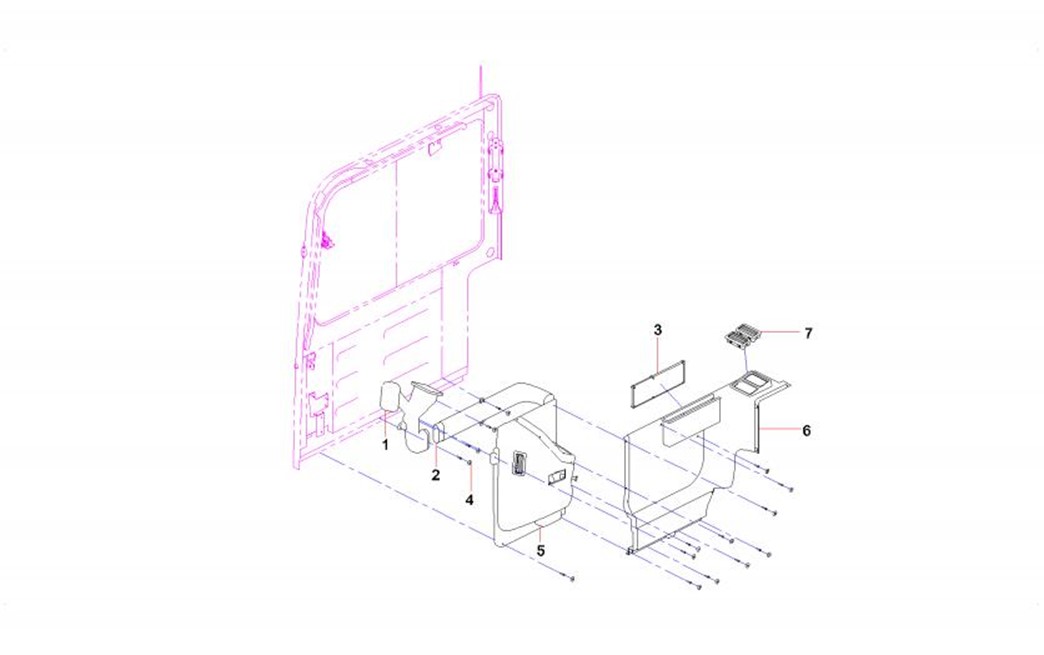

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-51-1 |
1 |
60080861 |
1 |
前风管 |
Pipe, air duct, front |
2-51-2 |
2 |
60080863 |
1 |
中通风管 |
Pipe, air duct, middle |
2-51-3 |
3 |
60052630 |
1 |
右侧围盖 |
Cover, side wall, right |
2-51-4 |
4 |
60052641 |
35 |
螺钉盖 |
Cap, screw |
2-51-5 |
5 |
60052643 |
1 |
显示器安装座 |
Seat, mounting, monitor |
2-51-6 |
6 |
60052628 |
1 |
右侧围 |
Side wall, right |
2-51-7 |
7 |
60052635 |
5 |
出风口 |
Outlet, air |

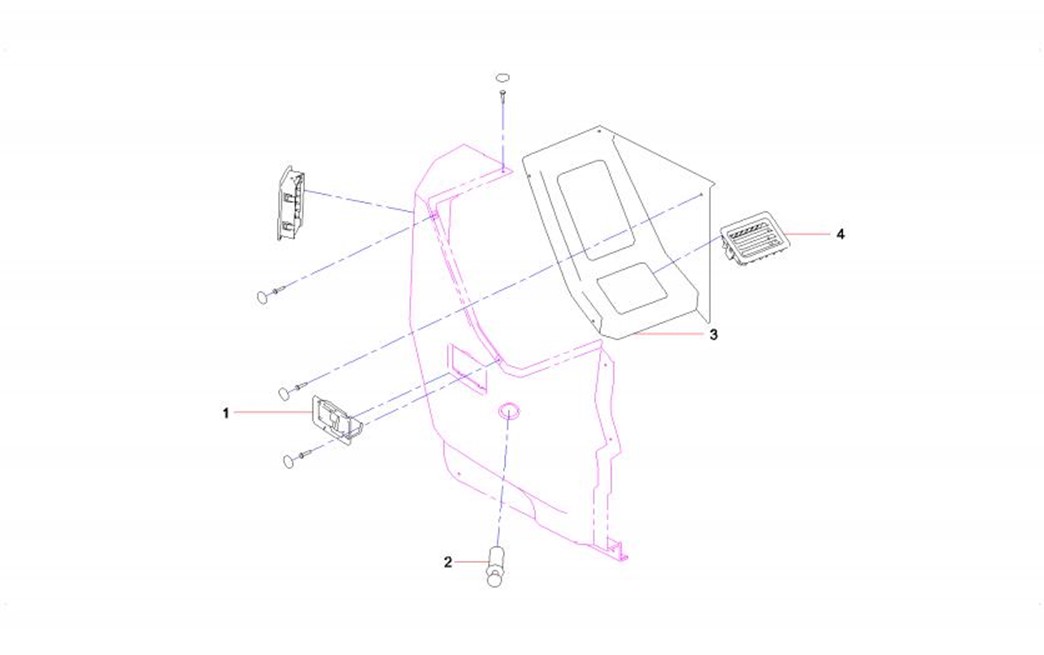

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-53-1 |
1 |
60052626 |
1 |
烟灰缸 |
Tray, ash |
2-53-2 |
2 |
60052636 |
1 |
点烟器 |
Lighter, cigar |
2-53-3 |
3 |
60052664 |
1 |
显示器安装盖 |
Cover, mounting, monitor |
2-53-4 |
4 |
60052634 |
1 |
出风口 |
Air outlet |

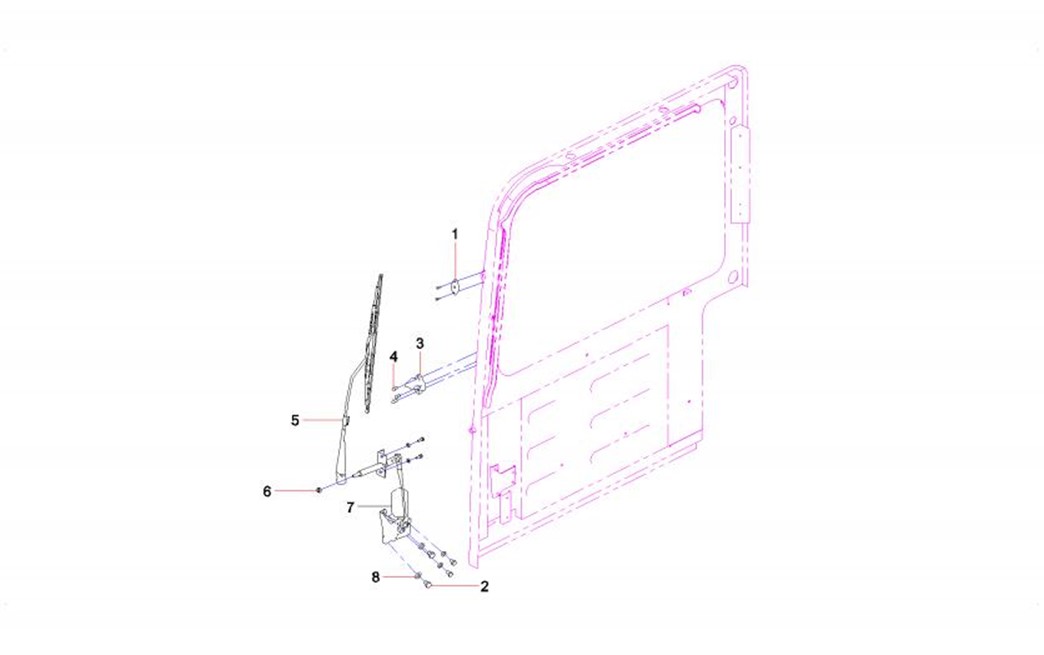

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-55-1 |
1 |
60052625 |
1 |
喷水嘴 |
Nozzle |
2-55-2 |
2 |
A210111000125 |
6 |
螺栓 |
Bolt M10×16GB5783 |
2-55-3 |
3 |
60052645 |
1 |
雨刮爬坡块 |
Block, climbing, wiper |
2-55-4 |
4 |
A210210000017 |
3 |
螺钉 |
Screw M6×20GB818 |
2-55-5 |
5 |
60052648 |
1 |
雨刮器刮臂 |
Arm, wiper |
2-55-6 |
6 |
60078169 |
1 |
螺母 |
Nut |
2-55-7 |
7 |
60052646 |
1 |
雨刮器 |
Wiper |
2-55-8 |
8 |
A210405000011 |
6 |
垫圈 |
Washer 10GB97.1 |
