SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 39
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-35-21 |
21 |
60184741 |
1 |
IUH密封圈 |
Ring, seal |
4-35-22 |
22 |
B230101002165 |
1 |
HBY密封圈 |
Ring, buffer |
4-35-23 |
23 |
60080413 |
3 |
O形圈挡圈 |
Ring, retaining |
4-35-24 |
24 |
A210608000098 |
2 |
O形圈 |
O-ring 79.4×3.1JISB2401 |
4-35-25 |
25 |
A210108000085 |
1 |
螺栓 |
Bolt |
4-35-26 |
26 |
60080509 |
2 |
卡箍 |
Clamp |
4-35-27 |
27 |
60147153 |
1 |
油管组件 |
Pipe AS, oil |
4-35-28 |
28 |
60147157 |
1 |
油管组件 |
Pipe AS, oil |
4-35-29 |
29 |
60208554 |
1 |
铲斗油缸维修包 |
Repair kit, cylinder, bucket |
第5章

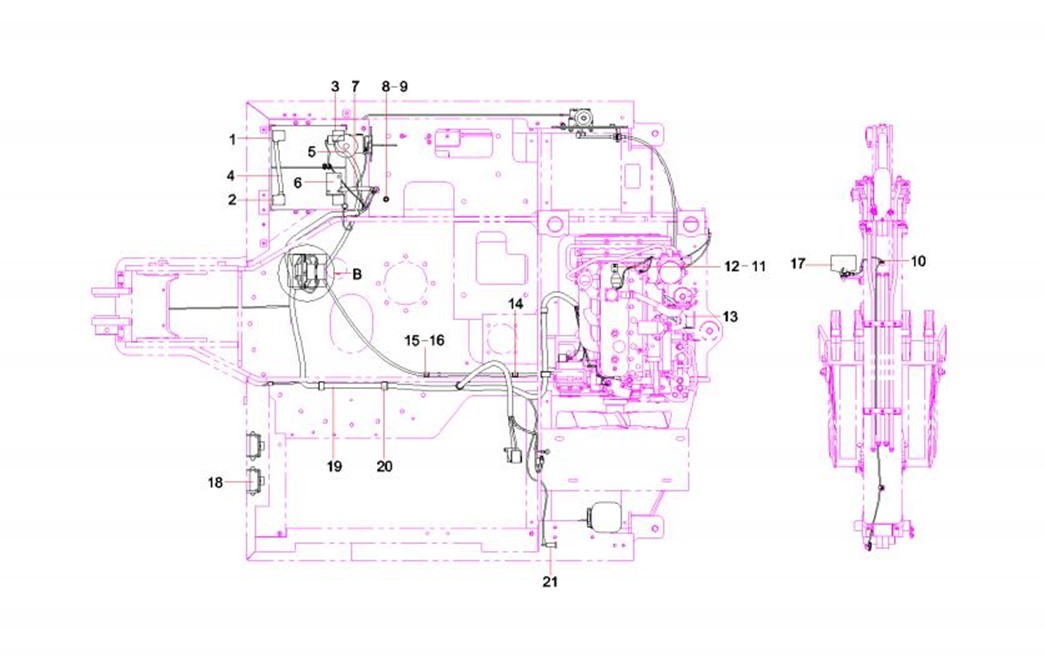

挖掘机电气系统装配图 (Drawing, assembly, electrical system)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-3-1 |
1 |
B242200000026 |
2 |
蓄电池 |
Battery |
5-3-2 |
2 |
60013321 |
2 |
A型蓄电池负极接头总成 |
Connector GP, cathode, battery, A |
5-3-3 |
3 |
60013322 |
2 |
A型蓄电池正极接头总成 |
Connector GP, anode, battery, A- |
5-3-4 |
4 |
60193172 |
1 |
电源线 |
Power line |
5-3-5 |
5 |
60193171 |
1 |
电源线 |
Power line |
5-3-6 |
6 |
60197034 |
3 |
带扣扎带 |
Cluster fixed lace |
5-3-7 |
7 |
60193169 |
1 |
电源线 |
Power line |
5-3-8 |
8 |
A210111000343 |
2 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
5-3-9 |
9 |
24000633 |
3 |
垫圈8GB97.1 达克锈 |
Washer |
5-3-10 |
10 |
60086353 |
4 |
线束固定夹 |
Clamp, harness |
5-3-11 |
11 |
A210111000342 |
1 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
5-3-12 |
12 |
60041902 |
1 |
德弛插件90度固定金属附件 |
Accessories, metal, fixed, plug-in |
5-3-13 |
13 |
60086356 |
6 |
线束固定夹 |
Clamp, harness |
5-3-14 |
14 |
60086354 |
6 |
线束固定夹 |
Clamp, harness |
5-3-15 |
15 |
A210111000195 |
17 |
螺栓 |
Bolt M10×16GB5783 10.9 |
5-3-16 |
16 |
24000637 |
21 |
垫圈10GB97.1 达克锈 |
Washer |
5-3-17 |
17 |
60161350 |
1 |
工作灯 |
Workinglight |
5-3-18 |
18 |
60241902 |
1 |
喇叭 |
horn |
5-3-19 |
19 |
13235358 |
1 |
SY55C9车身线束 |
Vehicle Body Harness |
5-3-20 |
20 |
60086357 |
1 |
线束固定夹 |
Clamp, harness |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
5-5-21 |
21 |
B241000000022 |
1 |
2芯直流插座 Socket, two-wire |

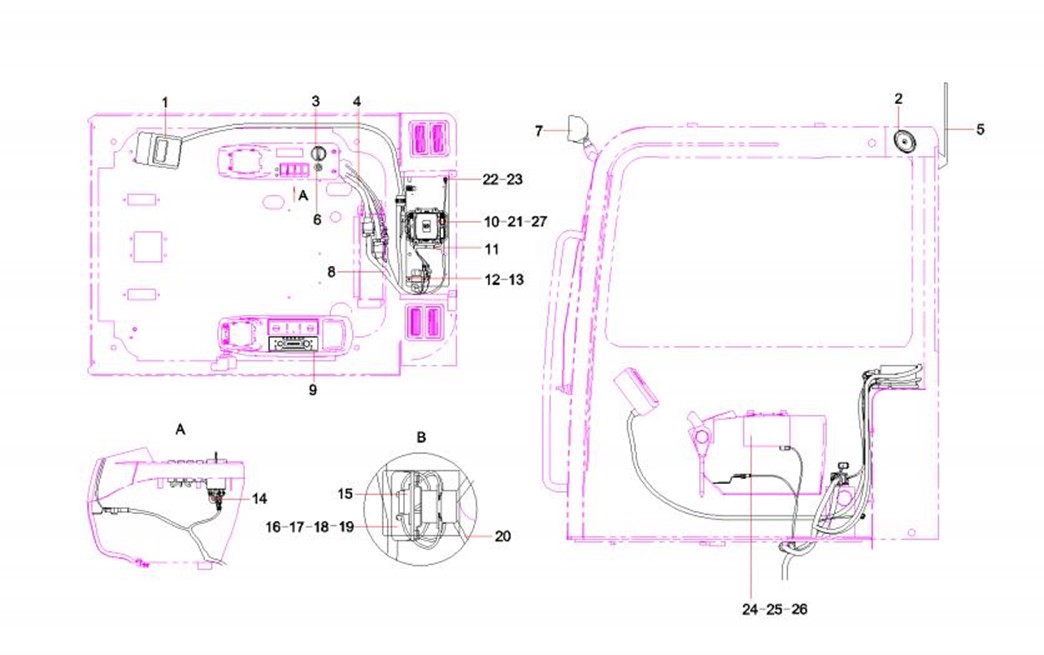

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-7-1 |
1 |
13345819 |
1 |
三一显示屏 |
Sany Encourage Control Display |
5-7-2 |
2 |
60023703 |
1 |
喇叭 |
Horn |
5-7-3 |
3 |
60211508 |
1 |
油门旋钮 |
Knob switch |
5-7-4 |
4 |
12677339 |
1 |
扶手箱线束 |
harness of arm-rest box |
5-7-5 |
5 |
60023704 |
1 |
天线 |
Antenna |
5-7-6 |
6 |
A241200001217 |
1 |
启动开关 |
Switch, ignition |
5-7-7 |
7 |
60161351 |
2 |
工作灯 |
Workinglight |
5-7-8 |
8 |
变更或见其他配置 |
1 |
驾驶室线束 |
Driver’s Cab Harness SY55C9.5.1 |
5-7-9 |
9 |
60205002 |
1 |
收音机 |
Radio |
5-7-10 |
10 |
12318633 |
1 |
集成盒 |
Integrated box |
5-7-11 |
11 |
60202078 |
2 |
带扣扎带 |
Cluster fixed lace |
5-7-12 |
12 |
A210210000030 |
4 |
螺钉 |
Screw M4×12GB818 |
5-7-13 |
13 |
60238782 |
2 |
垫圈5GB96.1 达克锈 |
Washer |
5-7-14 |
14 |
11732666 |
1 |
控制开关线束 |
Harness, control switch |
5-7-15 |
15 |
A241300000059 |
1 |
熔断器盒 |
Box, fuse |
5-7-16 |
16 |
12364933 |
1 |
继电器支架 |
Relay mounting plateSY60C1I2R.1 |
5-7-17 |
17 |
12353689 |
1 |
继电器保护罩 |
relay protective coverSY60C1I2R.1 |
5-7-18 |
18 |
A210111000079 |
6 |
螺栓 |
Bolt M6×16GB5783 |
5-7-19 |
19 |
60238783 |
2 |
垫圈6GB96.1 达克锈 |
Washer |
5-7-20 |
20 |
60193170 |
1 |
电源线 |
Power line |
