SANY SY55C SY55C9 SY55C9I3R EXCAVATOR parts catalog 04
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-7-1 |
1 |
13428631 |
1 |
液压主管路 |
Hydraulic main pipeline |
2-7-2 |
2 |
11959389 |
1 |
工具箱 |
ToolboxSY60C1I2R.1.12A |
2-7-3 |
3 |
A210111000012 |
8 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
2-7-4 |
4 |
A210491000120 |
4 |
垫圈 |
Washer 10GB1230 |
2-7-5 |
5 |
11225691 |
1 |
护套 |
Sheath |
2-7-6 |
6 |
11133753 |
1 |
护套 |
Sheath |
2-7-7 |
7 |
11142074 |
1 |
封板总成 |
Plate AS, sealing |
2-7-8 |
8 |
11225692 |
1 |
护套 |
Sheath |
2-7-9 |
9 |
11225693 |
1 |
护套 |
Sheath |
2-7-10 |
10 |
11225694 |
1 |
护套 |
Sheath |
2-7-11 |
11 |
11178836 |
1 |
空调系统 |
Air conditioning system |
2-7-12 |
12 |
10613200 |
1 |
护套 |
Sheath |
2-7-13 |
13 |
10944984 |
1 |
黄油桶支架 |
Bracket, grease bucket |
2-7-14 |
14 |
A210111000101 |
4 |
螺栓M12×25GB5783 10.9级 |
Bolt M12×25GB5783 10.9 |
2-7-15 |
15 |
24000513 |
5 |
垫圈12GB93 达克锈 |
Washer |
2-7-16 |
16 |
24000639 |
11 |
垫圈12GB97.1 达克锈 |
Washer |

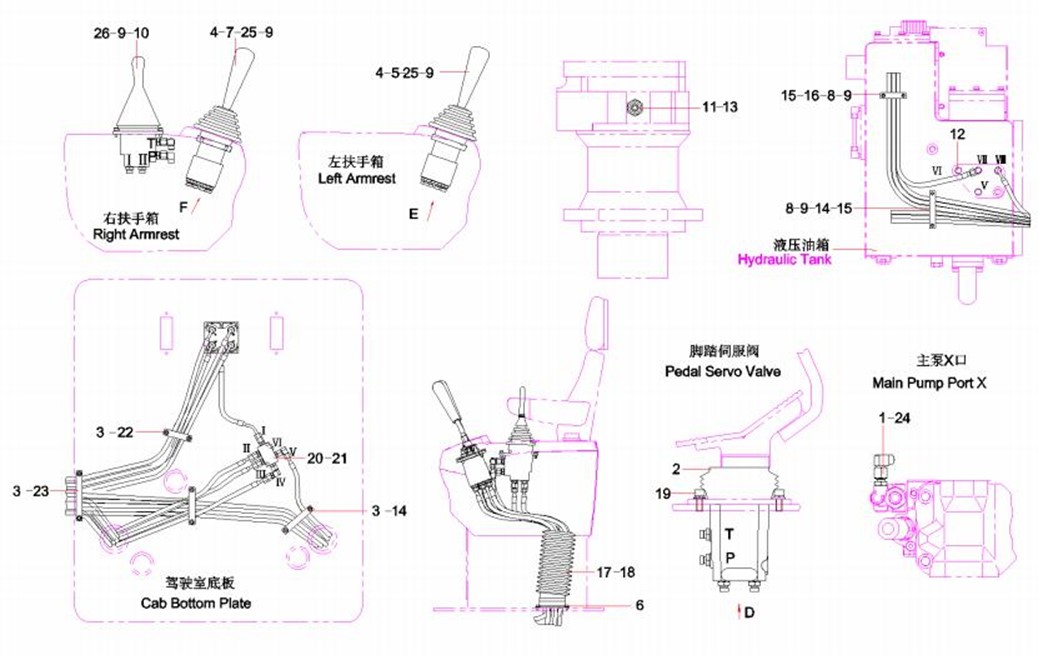

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-9-1 |
1 |
B210780000418 |
22 |
管接头 |
Connector, pipe |
2-9-2 |
2 |
B220401000623 |
1 |
先导阀4TH6NR(脚踏) |
Valve, foot |
2-9-3 |
3 |
A210111000342 |
18 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
2-9-4 |
4 |
60225750 |
2 |
先导阀 |
Pilot-control Valve |
2-9-5 |
5 |
10585259 |
1 |
左手柄总装 |
Joystick AS, left |
2-9-6 |
6 |
A210111000343 |
2 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
2-9-7 |
7 |
10585261 |
1 |
右手柄总装 |
Joystick AS, right |
2-9-8 |
8 |
A210204000130 |
4 |
螺钉 |
Screw M6×16GB70.1 |
2-9-9 |
9 |
60060564 |
14 |
垫圈6GB93 达克锈 |
Washer |
2-9-10 |
10 |
变更或见其他配置 |
1 |
先导阀 |
Valve, pilot |
2-9-11 |
11 |
A820205000844 |
1 |
接头 |
Connector |
2-9-12 |
12 |
变更或见其他配置 |
6 |
螺塞 |
Plug, screw |
2-9-13 |
13 |
B230101000047 |
13 |
O形圈 |
O-ring |
2-9-14 |
14 |
10735444 |
3 |
管夹 |
Clamp, pipe |
2-9-15 |
15 |
24000632 |
4 |
垫圈6GB97.1 达克锈 |
Washer |
2-9-16 |
16 |
10735443 |
1 |
管夹 |
Clamp, pipe |
2-9-17 |
17 |
11035346 |
1 |
法兰 |
Flange |
2-9-18 |
18 |
11082048 |
1 |
波纹管 |
Bellows |
2-9-19 |
19 |
A210111000197 |
4 |
螺栓 |
Bolt M10×25GB5783 10.9 |
2-9-20 |
20 |
12053111 |
1 |
PT块 |
Block, PT |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-11-21 |
21 |
A210204000151 |
2 |
螺钉 |
Screw M8×70GB70.1 |
2-11-22 |
22 |
10735417 |
2 |
夹 |
Clamp, pipe |
2-11-23 |
23 |
10735452 |
1 |
夹 |
Clamp, pipe |
2-11-24 |
24 |
23000531 |
1 |
管接头 |
Pipe connector |
2-11-25 |
25 |
A210204000131 |
8 |
螺钉 |
Screw M6×20GB70.1 |
2-11-26 |
26 |
A210204000172 |
2 |
螺钉 |
Screw M6×10GB70.1 |

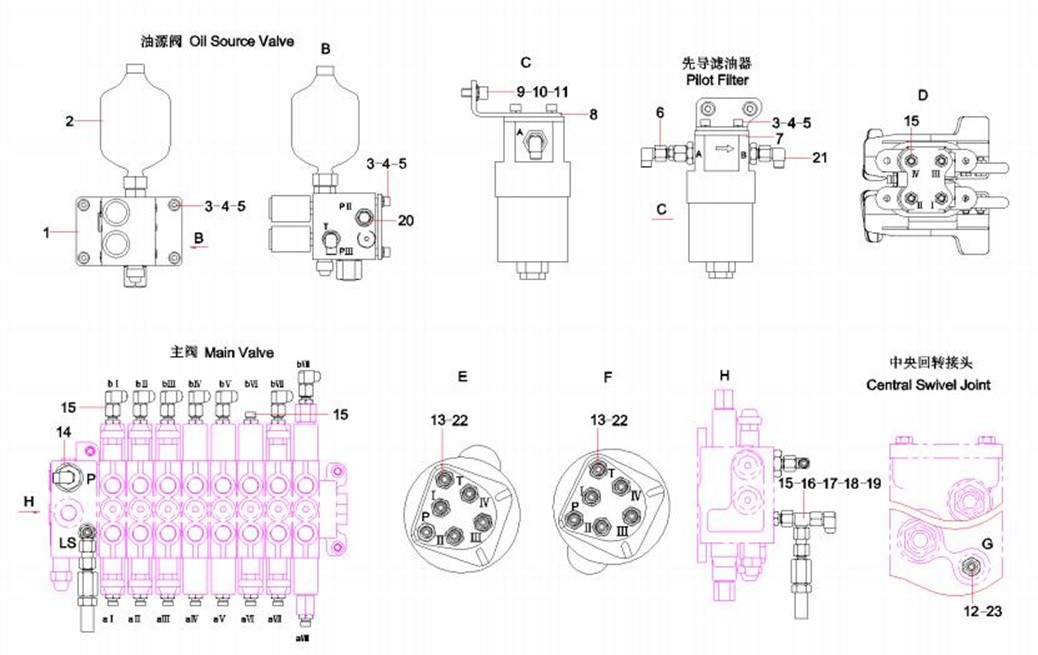

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-13-1 |
1 |
11147465 |
1 |
安装板 |
Plate, mounting |
2-13-2 |
2 |
B220400000388 |
1 |
油源控制阀 |
Valve, oil source control |
2-13-3 |
3 |
A210111000342 |
10 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
2-13-4 |
4 |
24000511 |
8 |
垫圈8GB93 达克锈 |
Washer |
2-13-5 |
5 |
24000633 |
18 |
垫圈8GB97.1 达克锈 |
Washer |
2-13-6 |
6 |
B210780000827 |
1 |
管接头 |
Connector, pipe |
2-13-7 |
7 |
B229900000063 |
1 |
液压油过滤器 |
Filter, oil |
2-13-8 |
8 |
12625442 |
1 |
滤油器安装板 |
Mounting plate of high-pressure oil |
2-13-9 |
9 |
A210204000196 |
2 |
螺钉 |
Screw M10×20GB70.1 |
2-13-10 |
10 |
24000512 |
10 |
垫圈10GB93 达克锈 |
Washer |
2-13-11 |
11 |
24000637 |
10 |
垫圈10GB97.1 达克锈 |
Washer |
2-13-12 |
12 |
21002840 |
1 |
管接头 |
Fitting, pipe |
2-13-13 |
13 |
B230101000047 |
13 |
O形圈 |
O-ring |
2-13-14 |
14 |
变更或见其他配置 |
1 |
接头 |
Connector |
2-13-15 |
15 |
变更或见其他配置 |
42 |
管接头 |
Connector, pipe |
2-13-16 |
16 |
B210780000170 |
1 |
管接头 |
Connector, pipe |
2-13-17 |
17 |
B210780001045 |
1 |
管接头 |
Connector, pipe |
2-13-18 |
18 |
A820205001061 |
1 |
负流量传感器接头 |
Coupler, sensor, negative flow |
2-13-19 |
19 |
60114799 |
1 |
压力传感器 |
Sensor, pressure |
2-13-20 |
20 |
60049162 |
1 |
压油过滤器 |
Filter, tube-type |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-15-21 |
21 |
B210780000024 |
2 |
直角组合接头 |
Elbow |
2-15-22 |
22 |
21002815 |
12 |
管接头 |
Pipe connector |
2-15-23 |
23 |
A230101000247 |
1 |
O形圈 |
O-ring 10.9×2.3(JISB2401) |
