SANY SY55C SY55C9 SY55C9I3R EXCAVATOR parts catalog 09
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-57-1 |
1 |
10737863 |
1 |
前机罩 |
Hood, engine |
2-57-2 |
2 |
10943551 |
1 |
前盖 |
Cover |
2-57-3 |
3 |
11116619 |
1 |
前机罩密封条 |
Strip, sealing |
2-57-4 |
4 |
A210111000197 |
2 |
螺栓 |
Bolt M10×25GB5783 10.9 |
2-57-5 |
5 |
10943398 |
2 |
前罩铰链 |
Hinge |
2-57-6 |
6 |
A222200000103 |
1 |
机罩锁 |
Lock, engine hood |
2-57-7 |
7 |
A210111000011 |
8 |
螺栓 |
Bolt |
2-57-8 |
8 |
A210405000011 |
10 |
垫圈 |
Washer 10GB97.1 |
2-57-9 |
9 |
11636505 |
1 |
支架组件 |
Bracket AS |
2-57-10 |
10 |
A210401000001 |
10 |
垫圈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

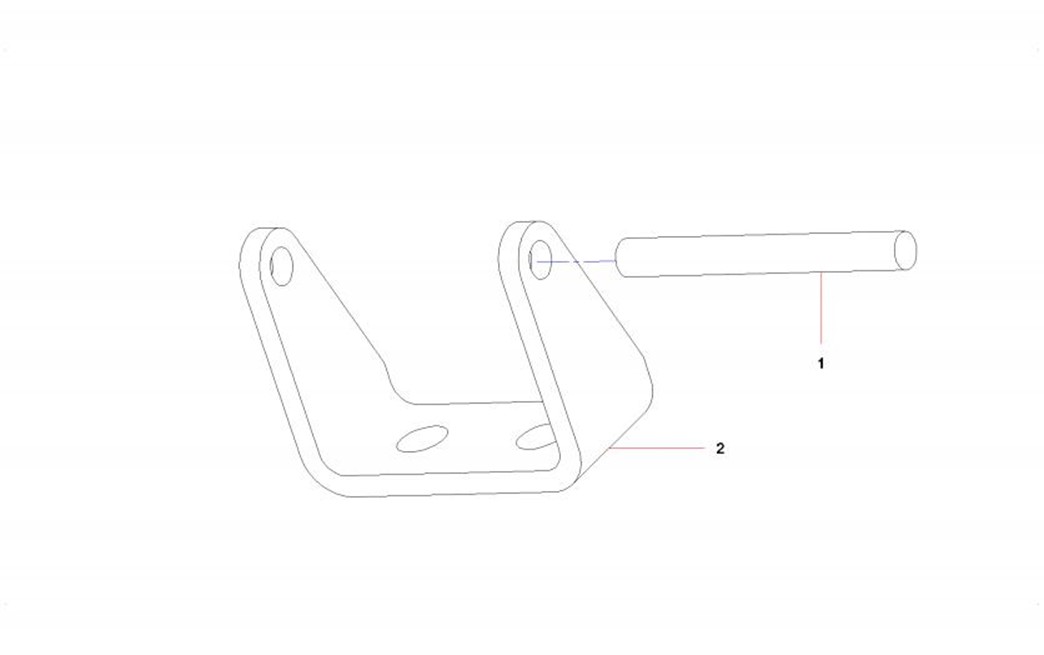

2-59-1 |
1 |
11262198 |
1 |
轴 |
shaft |
2-59-2 |
2 |
11636614 |
1 |
支架 |
Support |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

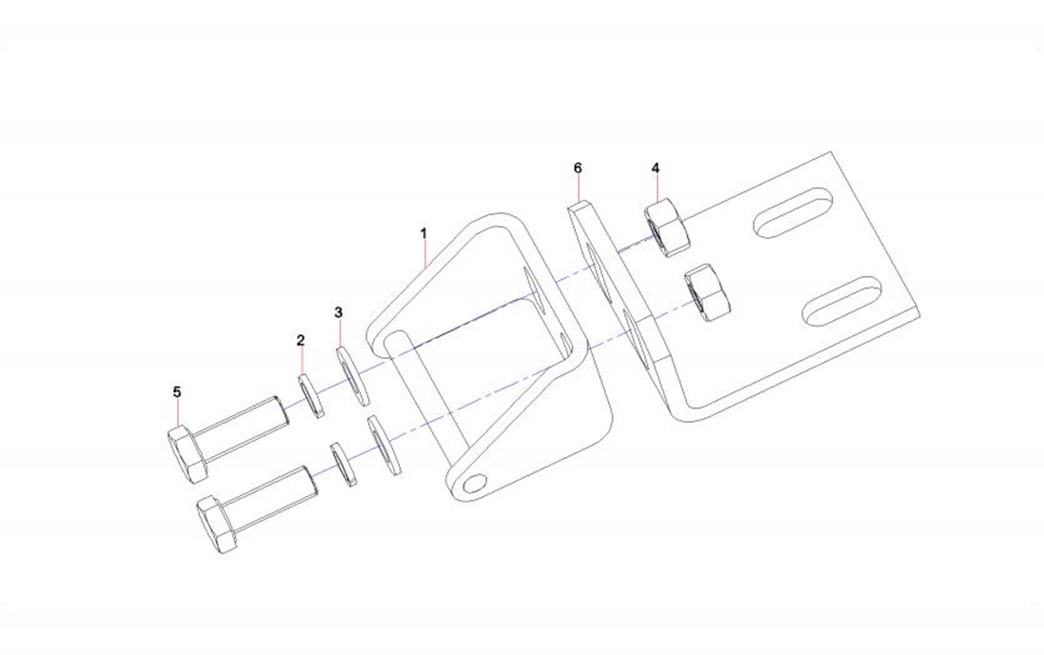

2-61-1 |
1 |
11262199 |
1 |
扣总成 |
Catch As – Lock |
2-61-2 |
2 |
A210401000001 |
2 |
垫圈 |
Washer |
2-61-3 |
3 |
A210405000011 |
2 |
垫圈 |
Washer 10GB97.1 |
2-61-4 |
4 |
A210307000017 |
2 |
螺母 |
Nut M10GB6170 |
2-61-5 |
5 |
A210111000023 |
2 |
螺栓 |
Bolt M10×30GB5783 |
2-61-6 |
6 |
11462707 |
1 |
板 |
Plate |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

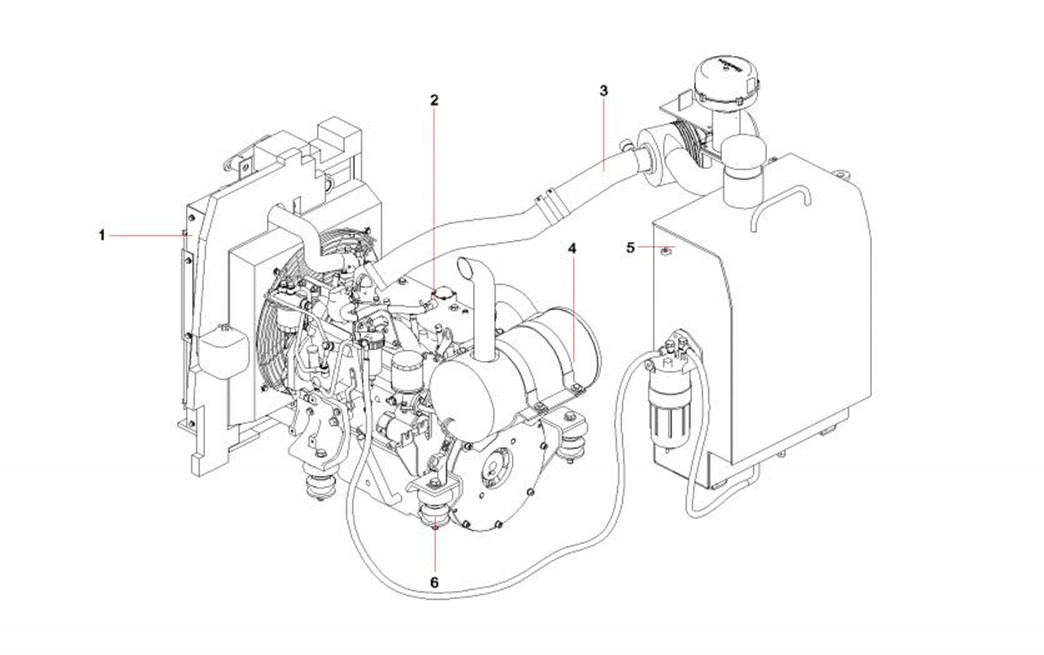

2-63-1 |
1 |
13434051 |
1 |
冷却系统 |
cooling system SY55C9I3R.1.3A.3 |
2-63-2 |
2 |
60262366 |
1 |
发动机 |
Engine4JG1-NAKEG-01-C3 |
2-63-3 |
3 |
13434052 |
1 |
进气系统 |
intake system SY55C9I3R.1.3A.4 |
2-63-4 |
4 |
11189426 |
1 |
排气系统 |
Exhaust system |
2-63-5 |
5 |
13438128 |
1 |
燃油系统 |
fuel system SY55C9I3R.1.3A.5 |
2-63-6 |
6 |
13434050 |
1 |
传动与减震系统 |
Transmission and damping system |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

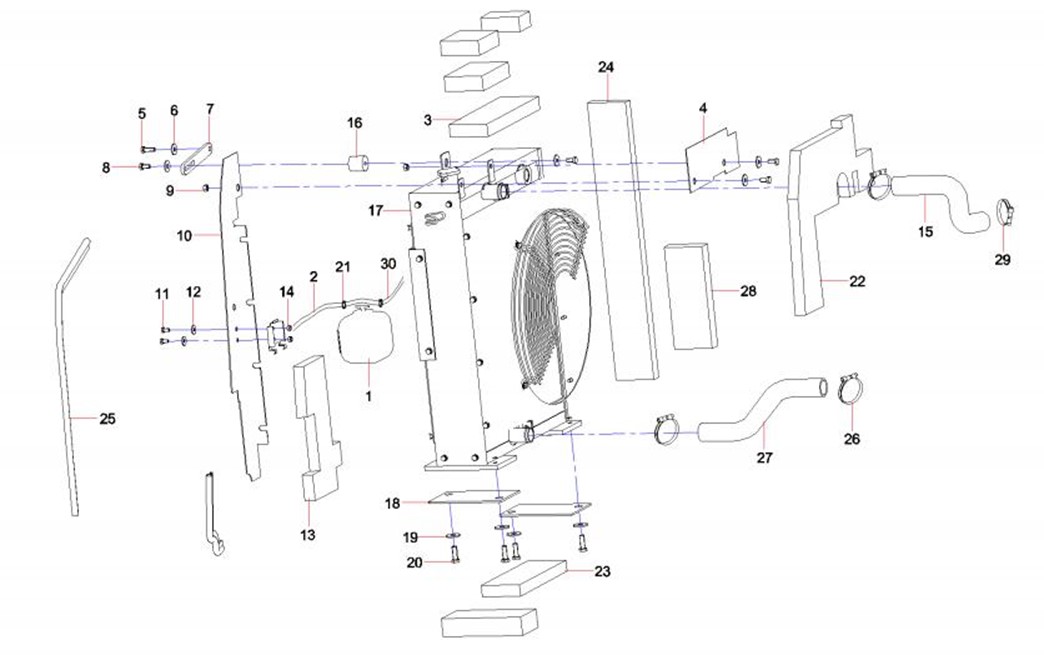

2-65-1 |
1 |
A229900004825 |
1 |
储液箱 |
Tank GP, reserve |
2-65-2 |
2 |
11722781 |
1 |
软管 |
Hose |
2-65-3 |
3 |
11563550 |
1 |
散热器上海绵 |
Seal, upper |
2-65-4 |
4 |
11607474 |
1 |
上隔风板 |
Plate, upper |
2-65-5 |
5 |
A210111000024 |
1 |
螺栓 |
Bolt M10×30GB5783 10.9 |
2-65-6 |
6 |
60060546 |
6 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
2-65-7 |
7 |
11144760 |
1 |
拉杆 |
Rod, pull |
2-65-8 |
8 |
A210111000012 |
4 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
2-65-9 |
9 |
A210307000036 |
1 |
螺母 |
Nut |
2-65-10 |
10 |
13432294 |
1 |
后隔风板 |
Rear wind insulation board |
2-65-11 |
11 |
A210111000342 |
2 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
2-65-12 |
12 |
60060565 |
2 |
垫圈8GB96.1 达克锈 |
Washer |
2-65-13 |
13 |
11144766 |
1 |
海绵 |
Seal |
2-65-14 |
14 |
A210307000012 |
2 |
螺母 |
Nut M8GB6170 |
2-65-15 |
15 |
13423753 |
1 |
上水管 |
charging tube SY55C9I3R.1.3A.3- |
2-65-16 |
16 |
A230102000054 |
1 |
热器弹性垫 |
Sleeve, spacer |
2-65-17 |
17 |
60267402 |
1 |
散热器 |
Radiator |
2-65-18 |
18 |
11146244 |
2 |
橡胶垫 |
Gasket, rubber |
2-65-19 |
19 |
60060548 |
4 |
垫圈12GB96.1 达克锈 |
Washer 12GB96.1 |
2-65-20 |
20 |
A210111000203 |
4 |
螺栓 |
Bolt M12×35GB5783 10.9 |
