SANY SY55C SY55C9 SY55C9I3R EXCAVATOR parts catalog 11
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-77-1 |
1 |
60003643 |
1 |
气缸盖总成 |
Cylinder Head GP |
2-77-2 |
2 |
B229900003465 |
1 |
气缸垫 |
Gasket, cylinder head |
2-77-3 |
3 |
60003619 |
18 |
螺栓 |
Bolt |
2-77-4 |
4 |
B229900003056 |
8 |
气门导管 |
Guide, valve |
2-77-5 |
5 |
60003524 |
4 |
进气门垫 |
Sleeve, air inlet valve |
2-77-6 |
6 |
60003637 |
4 |
排气门垫 |
Sleeve, exhaust valve |
2-77-7 |
7 |
B229900004650 |
1 |
堵塞 |
Plug |
2-77-8 |
8 |
60003288 |
7 |
塞 |
Plug |
2-77-9 |
9 |
B229900004655 |
3 |
堵塞 |
Plug, Cup |
2-77-10 |
10 |
60003701 |
5 |
密封圈 |
Ring, sealing |
2-77-11 |
11 |
B229900003079 |
4 |
预热塞 |
Plug, preheat |
2-77-12 |
12 |
60003681 |
1 |
预热塞接头 |
Connector, preheat plug |
2-77-13 |
13 |
60003513 |
1 |
后吊耳 |
Ring, lifting (rear) |
2-77-14 |
14 |
60007924 |
1 |
螺栓 |
Bolt |
2-77-15 |
15 |
60003651 |
2 |
双头螺栓 |
Stud |
2-77-16 |
16 |
60003573 |
1 |
螺栓 |
Bolt |
2-77-17 |
17 |
B229900004395 |
8 |
气门密封 |
Washer |
2-77-18 |
18 |
60003652 |
2 |
双头螺栓 |
Stud |
2-77-19 |
19 |
B229900004796 |
2 |
螺母 |
Nut |
2-77-20 |
20 |
60003646 |
1 |
前吊耳 |
Ring, lifting (front) |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

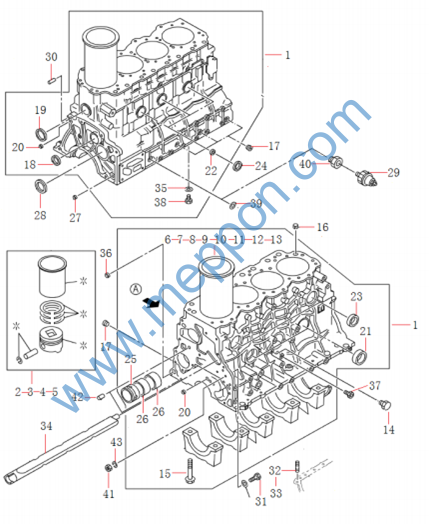

2-79-1 |
1 |
60003645 |
1 |
气缸体总成 |
Cylinder block GP |
2-79-2 |
2 |
B229900003472 |
4 |
气缸套组件 1级 四配套 |
Piston & rod kits |
2-79-3 |
3 |
B229900003473 |
4 |
气缸套组件 2级 四配套 |
Jacket AS,cylinder |
2-79-4 |
4 |
B229900003474 |
4 |
气缸套组件 3级 四配套 |
Jacket AS,cylinder |
2-79-5 |
5 |
B229900003475 |
4 |
气缸套组件 4级 四配套 |
Jacket AS,cylinder |
2-79-6 |
6 |
B229900003064 |
4 |
气缸套1级 |
Liner, cylinder (grade 1) |
2-79-7 |
7 |
B229900003466 |
4 |
气缸套 1级 |
Sleeve,cylinder |
2-79-8 |
8 |
B229900003467 |
4 |
气缸套 2级 |
Sleeve,cylinder |
2-79-9 |
9 |
B229900003468 |
4 |
气缸套 2级 |
Sleeve,cylinder |
2-79-10 |
10 |
B229900003065 |
4 |
气缸套3级 |
Sleeve,cylinder |
2-79-11 |
11 |
B229900003469 |
4 |
气缸套 3级 |
Sleeve,cylinder |
2-79-12 |
12 |
B229900003470 |
4 |
气缸套 4级 |
Sleeve,cylinder |
2-79-13 |
13 |
B229900003471 |
4 |
气缸套 4级 |
Sleeve,cylinder |
2-79-14 |
14 |
60003638 |
1 |
排水塞 |
Plug, water drain |
2-79-15 |
15 |
60003609 |
10 |
螺栓 |
Bolt |
2-79-16 |
16 |
B229900005060 |
2 |
销 |
Dowel |
2-79-17 |
17 |
60003281 |
3 |
塞 |
Plug |
2-79-18 |
18 |
60003704 |
1 |
密封圈 |
Seal, ring |
2-79-19 |
19 |
60003705 |
1 |
密封圈 |
Seal, ring |
2-79-20 |
20 |
60003701 |
1 |
密封圈 |
Ring, sealing |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-81-21 |
21 |
60003707 |
3 |
密封圈 |
Seal, ring |
2-81-22 |
22 |
60003702 |
3 |
密封圈 |
Seal, ring |
2-81-23 |
23 |
60003703 |
2 |
密封圈 |
Ring, sealing |
2-81-24 |
24 |
60003705 |
3 |
密封圈 |
Seal, ring |
2-81-25 |
25 |
B221500000381 |
1 |
凸轮轴轴承 前 |
Bearing, camshaft (front) |
2-81-26 |
26 |
B221500000380 |
2 |
凸轮轴轴承 中间 |
Bearing, camshaft (middle) |
2-81-27 |
27 |
B229900004655 |
2 |
堵塞 |
Plug, Cup |
2-81-28 |
28 |
60003706 |
1 |
密封圈 |
Seal, ring |
2-81-29 |
29 |
60171394 |
1 |
机油压力报警开关 |
Alarm switch of engine oil pressure |
2-81-30 |
30 |
60003669 |
1 |
销 |
Dowel |
2-81-31 |
31 |
60003627 |
1 |
螺栓 |
Bolt |
2-81-32 |
32 |
60003698 |
9 |
柱头螺栓 |
Stud |
2-81-33 |
33 |
60003699 |
4 |
柱头螺栓 |
Stud |
2-81-34 |
34 |
60003644 |
1 |
气缸体输水管 |
Hose, water (cylinder block) |
2-81-35 |
35 |
60320353 |
1 |
垫圈 |
Gasket;plug |
2-81-36 |
36 |
B229900004422 |
1 |
套 |
Sleeve |
2-81-37 |
37 |
60333455 |
1 |
螺栓 |
Bolt |
2-81-38 |
38 |
60320356 |
1 |
传感器孔塞 |
Plug;sensor hole |
2-81-39 |
39 |
B229900004571 |
1 |
垫片 |
Shim |
2-81-40 |
40 |
60003531 |
1 |
连接头 |
Connector |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-83-41 |
41 |
B229900004795 |
1 |
螺母 |
Nut |
2-83-42 |
42 |
60003667 |
1 |
销 |
Dowel |
2-83-43 |
43 |
60093214 |
1 |
垫圈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

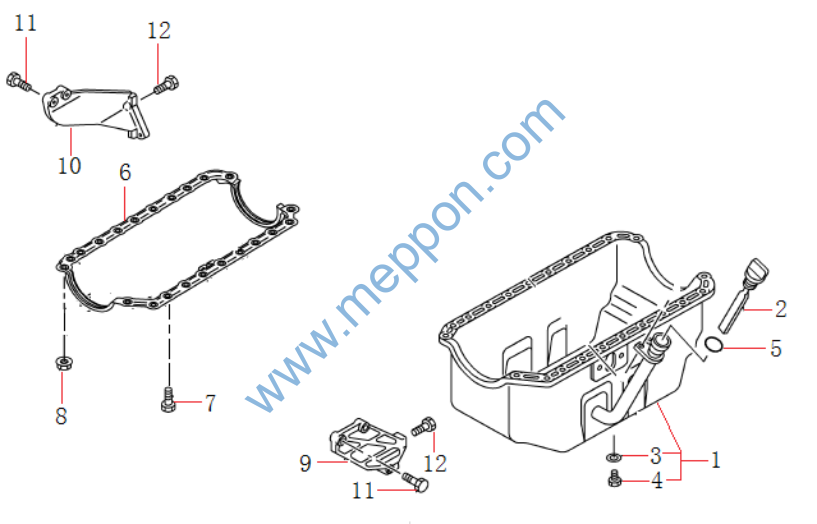

2-85-1 |
1 |
60078249 |
1 |
油底壳总成 |
Pan GP, engine oil |
2-85-2 |
2 |
60078251 |
1 |
油标尺 |
Gauge, engine oil level |
2-85-3 |
3 |
B230101001223 |
1 |
密封垫 |
Shim |
2-85-4 |
4 |
B229900003198 |
1 |
放油螺栓 |
Plug |
2-85-5 |
5 |
60078241 |
1 |
垫 |
Gasket |
2-85-6 |
6 |
B229900003078 |
1 |
油底壳垫片 |
Gasket, oil pan |
2-85-7 |
7 |
60003607 |
9 |
螺栓 |
Bolt |
2-85-8 |
8 |
60003552 |
13 |
螺母 |
Nut |
2-85-9 |
9 |
60003497 |
1 |
固定板 |
Plate, fixing |
2-85-10 |
10 |
60003496 |
1 |
固定板 |
Plate, fixing |
2-85-11 |
11 |
60003574 |
4 |
螺栓 |
Bolt |
2-85-12 |
12 |
60003575 |
2 |
螺栓 |
Bolt |
