SANY SY55C SY55C9 SY55C9I3R EXCAVATOR parts catalog 20
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

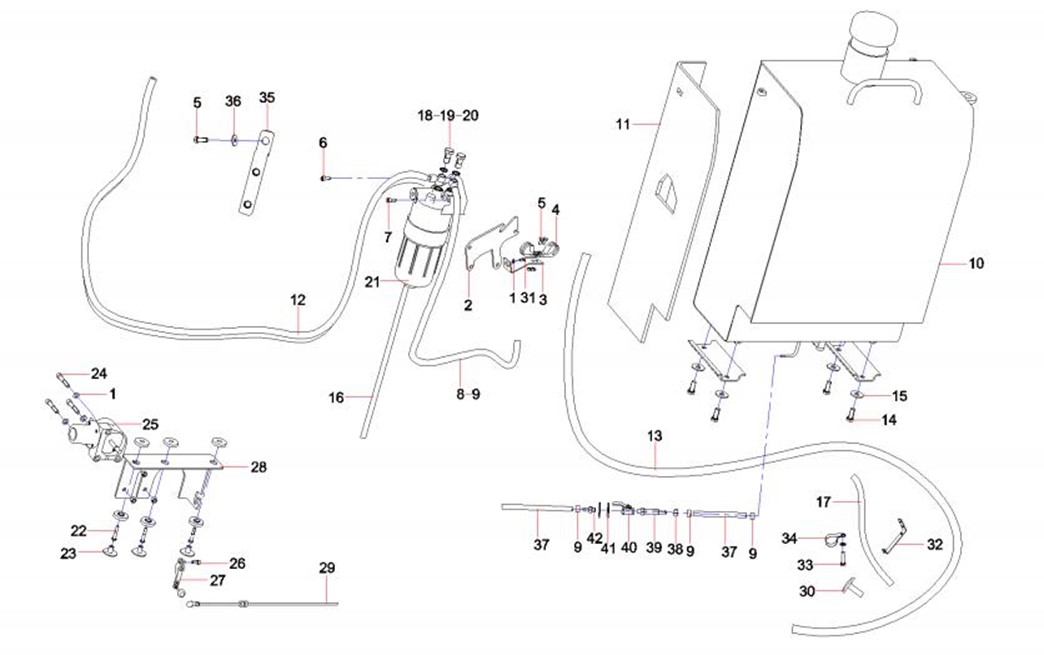

2-167-21 |
21 |
变更或见其他配置 |
1 |
燃油粗滤器 |
Fuel coarse filter |
2-167-22 |
22 |
A210111000024 |
3 |
螺栓 |
Bolt M10×30GB5783 10.9 |
2-167-23 |
23 |
24000512 |
6 |
垫圈10GB93 达克锈 |
Washer |
2-167-24 |
24 |
A210204000357 |
3 |
螺钉M10×60GB70.1 10.9级 |
Screw |
2-167-25 |
25 |
60099069 |
1 |
电机TB0.25-24-1.5步进角1.8度 |
Motor,throttle |
2-167-26 |
26 |
A210204000220 |
1 |
螺钉M8×20GB70.1 10.9级 |
Screw M8×20GB70.1 10.9 |
2-167-27 |
27 |
11626828 |
1 |
油门电机拐臂 |
Arm, throttle motor |
2-167-28 |
28 |
12799912 |
1 |
马达支架 |
motor supportSY60C1I2R.1.3.5.4A |
2-167-29 |
29 |
60208479 |
1 |
推拉软轴 |
throttle guy assembly |
2-167-30 |
30 |
60142857 |
1 |
熄火软轴 |
Manual flameout control cable |
2-167-31 |
31 |
A210111000195 |
4 |
螺栓 |
Bolt M10×16GB5783 10.9 |
2-167-32 |
32 |
12063165 |
1 |
固定架 |
fixed frame |
2-167-33 |
33 |
60122059 |
3 |
螺栓M10×1.25×25GB5786 10.9 |
Bolt |
2-167-34 |
34 |
60149607 |
3 |
线束固定夹 |
Clamp, harness |
2-167-35 |
35 |
12061846 |
3 |
弯板 |
bent plate |
2-167-36 |
36 |
24000633 |
1 |
垫圈8GB97.1 达克锈 |
Washer |
2-167-37 |
37 |
13515834 |
2 |
燃油箱放水管 |
drainage tube SY55C9I3R.1.3A.5- |
2-167-38 |
38 |
A210307000028 |
1 |
螺母 |
Nut M16GB617010 |
2-167-39 |
39 |
11251714 |
1 |
接头 |
Adapter |
2-167-40 |
40 |
60046622 |
1 |
燃油开关 |
Switch, fuel |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-169-41 |
41 |
24000642 |
2 |
垫圈16GB97.1 达克锈 |
Washer |
2-169-42 |
42 |
11331654 |
1 |
接头 |
Adapter |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-171-1 |
1 |
A290000002193 |
1 |
燃油箱锁盖 |
Cover, lock, fuel tank |
2-171-2 |
2 |
B222100000201 |
1 |
燃油滤清器 |
Strainer AS, fuel (float gauge) |
2-171-3 |
3 |
13495471 |
1 |
燃油箱 |
Fuel Tank SY55C9I3R.1.3.5.1A.1 |
2-171-4 |
4 |
60029642 |
1 |
液位传感器 |
Sensor GP, fuel level |
2-171-5 |
5 |
B230101000457 |
1 |
O形圈 |
O-ring |
2-171-6 |
6 |
A210204000129 |
4 |
螺钉 |
Screw M6×12GB70.1 |
2-171-7 |
7 |
A210405000006 |
4 |
垫圈 |
Washer 6GB97.1 |
2-171-8 |
8 |
A210609000352 |
1 |
O形圈 |
O-ring |
2-171-9 |
9 |
11930030 |
1 |
法兰盖 |
Cover, flange |
2-171-10 |
10 |
A210401000017 |
6 |
垫圈 |
Washer 8GB93 |
2-171-11 |
11 |
A210111000090 |
6 |
螺栓 |
Bolt M8×25GB5783 |
2-171-12 |
12 |
10210082 |
1 |
堵头 |
Plug |
2-171-13 |
13 |
A210405000007 |
6 |
垫圈 |
Washer 8GB97.1 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-173-1 |
1 |
A210110000193 |
4 |
螺栓 |
Bolt |
2-173-2 |
2 |
A210307000028 |
4 |
螺母 |
Nut M16GB617010 |
2-173-3 |
3 |
A210491000118 |
8 |
垫圈 |
Washer 16GB1230 |
2-173-4 |
4 |
12810653 |
4 |
减震器下垫板 |
damper lower backup |
2-173-5 |
5 |
60212661 |
8 |
减震垫 |
Damping pad |
2-173-6 |
6 |
13428322 |
1 |
右后支腿 |
right rear support leg |
2-173-7 |
7 |
A210444000001 |
8 |
垫圈 |
Washer 14(GB1230) |
2-173-8 |
8 |
A210111000205 |
8 |
螺栓M14×30GB5783 10.9级 |
Bolt M14×30GB5783 10.9 |
2-173-9 |
9 |
13428323 |
1 |
右前支腿 |
right front support leg |
2-173-10 |
10 |
A210204000335 |
8 |
螺钉M10×55GB70.1 10.9级 |
Screw M10×55GB70.1 10.9 |
2-173-11 |
11 |
24000637 |
8 |
垫圈10GB97.1 达克锈 |
Washer |
2-173-12 |
12 |
A820101342979 |
1 |
飞轮壳连接盘 |
Cover, end |
2-173-13 |
13 |
60017431 |
1 |
法兰联轴器 |
Coupler,flange |
2-173-14 |
14 |
12727958 |
4 |
上碗垫 |
mat SY85C1K2S.1.3.1-1 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

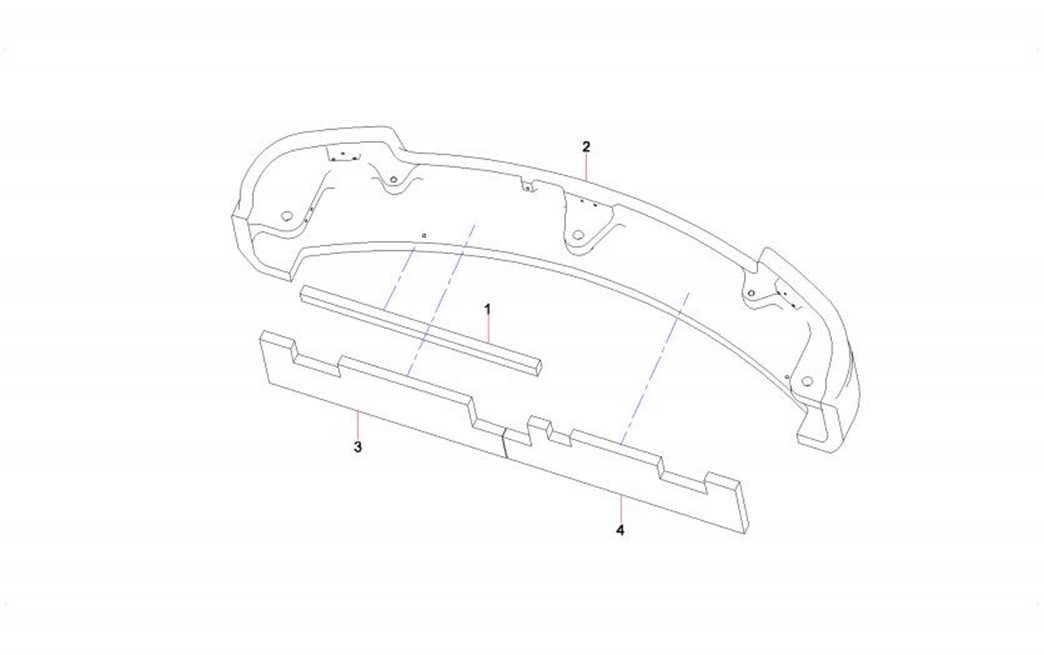

2-175-1 |
1 |
A820699000678 |
1 |
驾驶室底板海绵 |
Sponge, bottom plate, cab |
2-175-2 |
2 |
10542510 |
1 |
配 重 |
Counterweight |
2-175-3 |
3 |
10542511 |
1 |
海绵 |
Foam |
2-175-4 |
4 |
10740921 |
1 |
海绵 |
Foam |
