SANY SY55C SY55C9 SY55C9I3R EXCAVATOR parts catalog 38

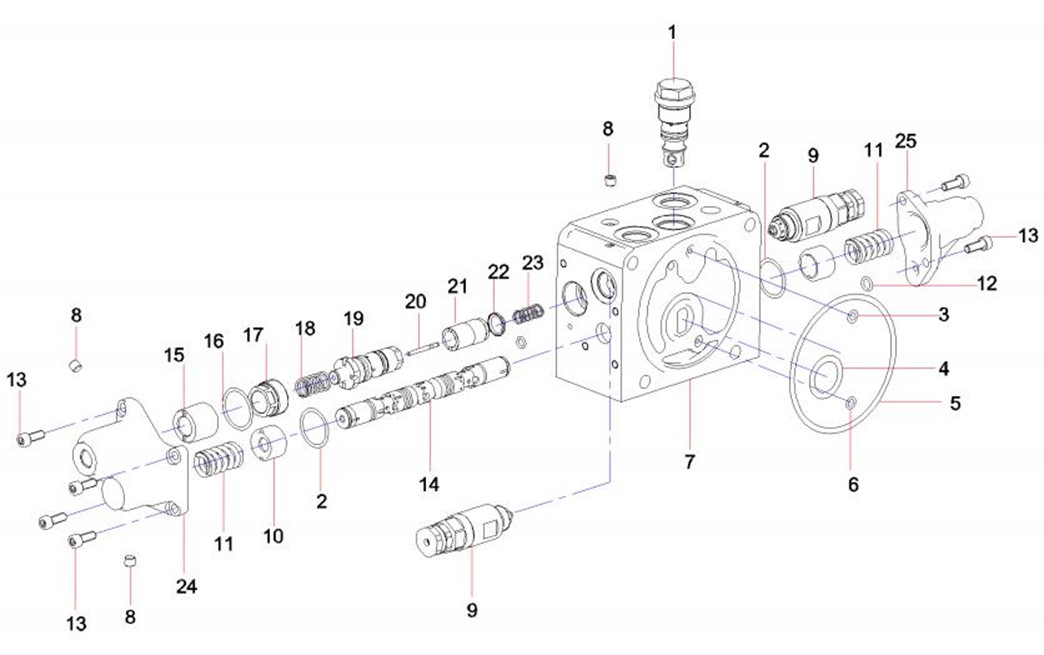

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-21-1 |
1 |
60310222 |
1 |
补偿阀总成 |
COMPENSATION VALVE |
8-21-2 |
2 |
60310223 |
2 |
O形圈 |
O-RING |
8-21-3 |
3 |
A210608000001 |
1 |
O形圈 |
O-Ring |
8-21-4 |
4 |
60008433 |
1 |
O形圈 |
O-ring |
8-21-5 |
5 |
A210609000003 |
1 |
O形圈 |
O-ring 104.4×3.1JISB2401 |
8-21-6 |
6 |
60310224 |
2 |
O-RING03.02.01.00019 |
O-RING |
8-21-7 |
7 |
60310225 |
1 |
动臂阀块 |
BOOM BLOCK |
8-21-8 |
8 |
60310226 |
4 |
螺堵 |
PLUG |
8-21-9 |
9 |
60310217 |
2 |
仁科安全阀 |
RELIEF VAVLE |
8-21-10 |
10 |
60310227 |
2 |
弹簧座 |
SPRING RETAINER |
8-21-11 |
11 |
60310228 |
2 |
弹簧 |
SPRING |
8-21-12 |
12 |
60310229 |
1 |
O-RING03.02.01.00013 |
O-RING |
8-21-13 |
13 |
60310230 |
6 |
螺钉 |
SCREW |
8-21-14 |
14 |
60310231 |
1 |
动臂阀芯总成 |
BOOM SPOOL |
8-21-15 |
15 |
60310232 |
1 |
活塞 |
PISTON |
8-21-16 |
16 |
60310233 |
1 |
O形圈 |
O-RING |
8-21-17 |
17 |
60310234 |
1 |
螺母 |
NUT |
8-21-18 |
18 |
60310235 |
1 |
弹簧 |
SPRING |
8-21-19 |
19 |
60310236 |
1 |
阀芯总成 |
VALVVE CORE |
8-21-20 |
20 |
60310237 |
1 |
顶针 |
PIN |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-23-21 |
21 |
60310238 |
1 |
锥阀芯 |
POPPET |
8-23-22 |
22 |
60310239 |
1 |
组合密封圈 |
SEAL |
8-23-23 |
23 |
60310240 |
1 |
弹簧 |
SPRING |
8-23-24 |
24 |
60310241 |
1 |
端盖 |
COVER |
8-23-25 |
25 |
60310242 |
1 |
端盖 |
COVER |

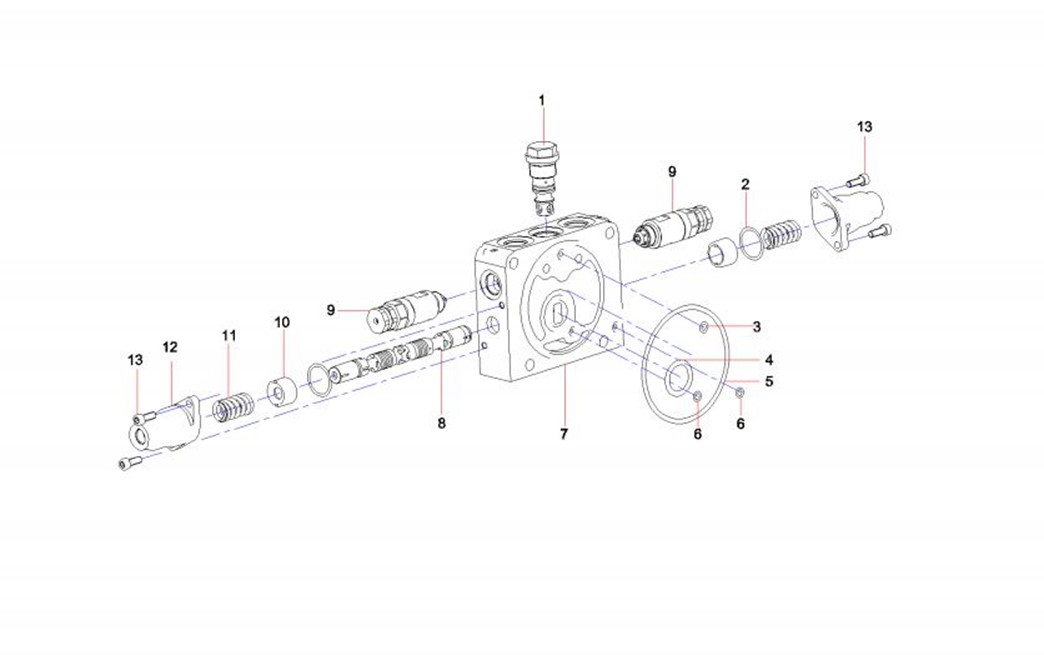

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-25-1 |
1 |
60310243 |
1 |
补偿阀总成 |
COMPENSATION VALVE |
8-25-2 |
2 |
60310223 |
2 |
O形圈 |
O-RING |
8-25-3 |
3 |
A210608000001 |
1 |
O形圈 |
O-Ring |
8-25-4 |
4 |
60008433 |
1 |
O形圈 |
O-ring |
8-25-5 |
5 |
A210609000003 |
1 |
O形圈 |
O-ring 104.4×3.1JISB2401 |
8-25-6 |
6 |
60310224 |
2 |
O-RING03.02.01.00019 |
O-RING |
8-25-7 |
7 |
60310244 |
1 |
铲斗阀块 |
BUCKET BLOCK |
8-25-8 |
8 |
60310245 |
1 |
铲斗阀芯总成 |
BUCKET SPOOL |
8-25-9 |
9 |
60310217 |
2 |
仁科安全阀 |
RELIEF VAVLE |
8-25-10 |
10 |
60310227 |
2 |
弹簧座 |
SPRING RETAINER |
8-25-11 |
11 |
60310228 |
2 |
弹簧 |
SPRING |
8-25-12 |
12 |
60310246 |
2 |
端盖 |
COVER |
8-25-13 |
13 |
60310230 |
4 |
螺钉 |
SCREW |

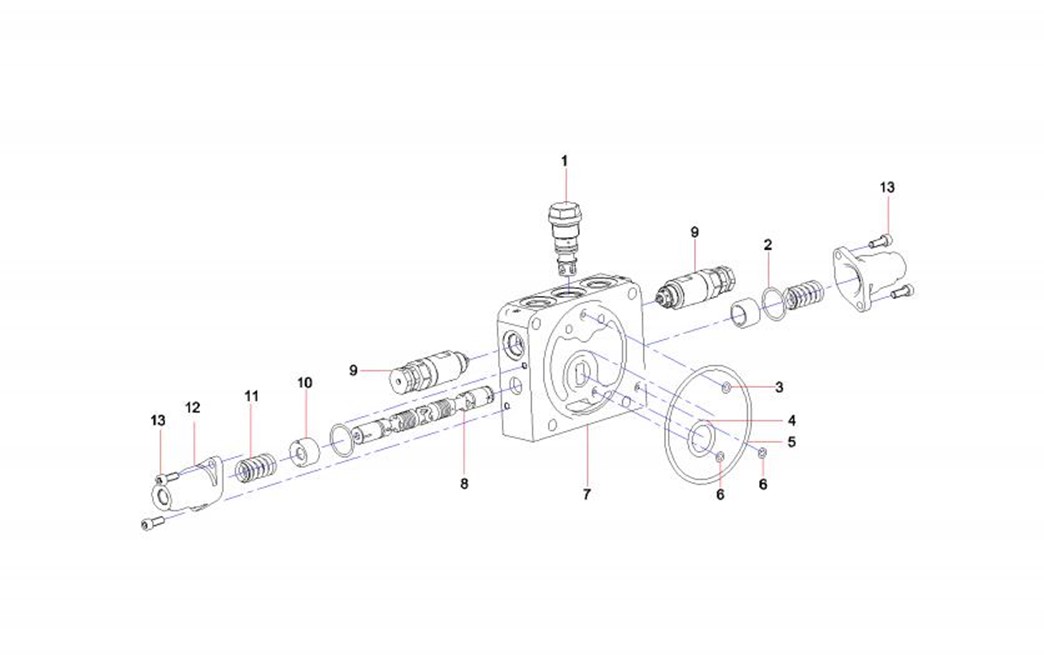

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-27-1 |
1 |
60310243 |
1 |
补偿阀总成 |
COMPENSATION VALVE |
8-27-2 |
2 |
60310223 |
2 |
O形圈 |
O-RING |
8-27-3 |
3 |
A210608000001 |
1 |
O形圈 |
O-Ring |
8-27-4 |
4 |
60008433 |
1 |
O形圈 |
O-ring |
8-27-5 |
5 |
A210609000003 |
1 |
O形圈 |
O-ring 104.4×3.1JISB2401 |
8-27-6 |
6 |
60310224 |
2 |
O-RING03.02.01.00019 |
O-RING |
8-27-7 |
7 |
60310247 |
1 |
斗杆阀块 |
ARM BLOCK |
8-27-8 |
8 |
60310248 |
1 |
斗杆阀芯总成 |
ARM SPOOL |
8-27-9 |
9 |
60310217 |
2 |
仁科安全阀 |
RELIEF VAVLE |
8-27-10 |
10 |
60310227 |
2 |
弹簧座 |
SPRING RETAINER |
8-27-11 |
11 |
60310228 |
2 |
弹簧 |
SPRING |
8-27-12 |
12 |
60310246 |
2 |
端盖 |
COVER |
8-27-13 |
13 |
60310230 |
4 |
螺钉 |
SCREW |

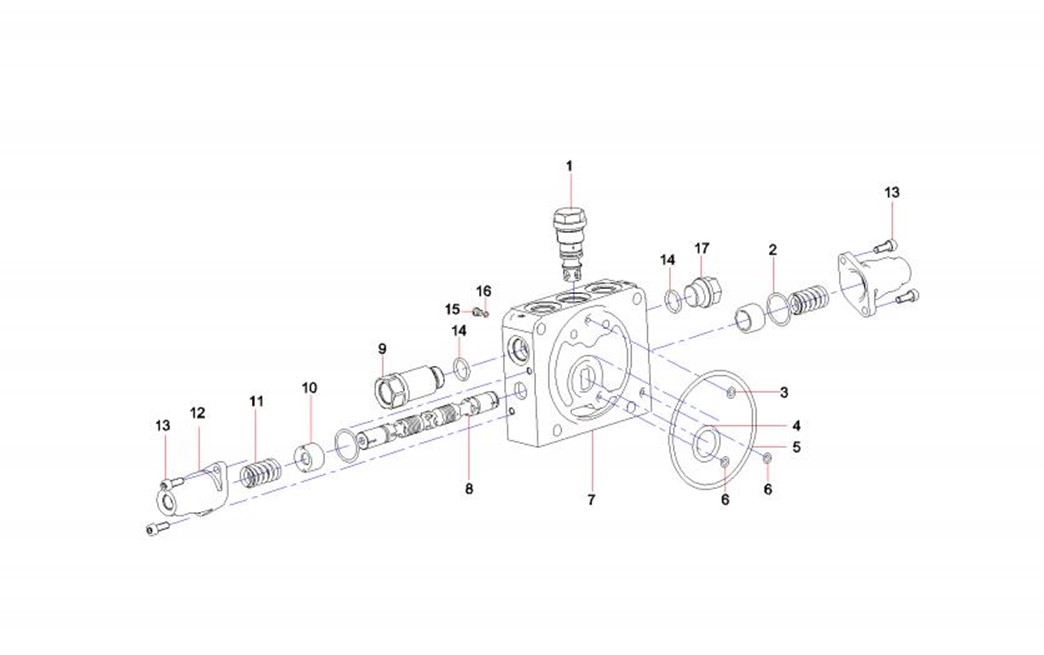

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-29-1 |
1 |
60310243 |
1 |
补偿阀总成 |
COMPENSATION VALVE |
8-29-2 |
2 |
60310223 |
2 |
O形圈 |
O-RING |
8-29-3 |
3 |
A210608000001 |
1 |
O形圈 |
O-Ring |
8-29-4 |
4 |
60008433 |
1 |
O形圈 |
O-ring |
8-29-5 |
5 |
A210609000003 |
1 |
O形圈 |
O-ring 104.4×3.1JISB2401 |
8-29-6 |
6 |
60310224 |
2 |
O-RING03.02.01.00019 |
O-RING |
8-29-7 |
7 |
60310249 |
1 |
左行走阀块 |
LEFT TRAVEL BLOCK |
8-29-8 |
8 |
60310250 |
1 |
行走阀芯 |
TRAVEL BLOCK |
8-29-9 |
9 |
60310251 |
1 |
接头 |
connector |
8-29-10 |
10 |
60310227 |
2 |
弹簧座 |
SPRING RETAINER |
8-29-11 |
11 |
60310228 |
2 |
弹簧 |
SPRING |
8-29-12 |
12 |
60310246 |
2 |
端盖 |
COVER |
8-29-13 |
13 |
60310230 |
4 |
螺钉 |
SCREW |
8-29-14 |
14 |
60310252 |
2 |
O形圈 |
O-RING |
8-29-15 |
15 |
60310253 |
1 |
节流堵 |
ORIFICE PLUG |
8-29-16 |
16 |
60310254 |
1 |
O形圈 |
O-RING |
8-29-17 |
17 |
60310255 |
1 |
螺堵 |
PLUG |
