SANY SY55C SY55C9 SY55C9I3R EXCAVATOR parts catalog 41
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-51-21 |
21 |
A880802040016 |
3 |
O形圈 |
O-ring |
8-51-22 |
22 |
13254936 |
4 |
挡圈 |
Retaining Ring ZX_DQ115×3.1 |
8-51-23 |
23 |
A210609000349 |
1 |
O形圈 |
O-ring 115×3.55GB3452.1 |
8-51-24 |
24 |
11698236 |
1 |
导向套 |
Sleeve,guide |
8-51-25 |
25 |
13254956 |
2 |
挡圈 |
Retaining Ring ZX_DQ50×3.1 |
8-51-26 |
26 |
a210608000074 |
1 |
O形圈 |
O-ring |
8-51-27 |
27 |
60238273 |
2 |
UP防污圈 |
Anti-pollution loop |
8-51-28 |
28 |
60192115 |
2 |
UP导向环 |
Guide ring |
8-51-29 |
29 |
60250373 |
1 |
CST密封圈 |
seal ring |
8-51-30 |
30 |
A210661000016 |
1 |
钢球 |
Ball, steel |
8-51-31 |
31 |
A880801010041 |
1 |
螺钉 |
Screw |
8-51-32 |
32 |
13129692 |
1 |
活塞 |
Piston ZX55.3.1B-4 |
8-51-33 |
33 |
11472143 |
1 |
缓冲套 |
Sleeve |
8-51-34 |
34 |
11698244 |
1 |
活塞杆 |
Piston Rod ZX55.3.1A.1 |
8-51-35 |
35 |
60266036 |
1 |
动臂油缸维修包 |
Boom Cylinder Repair Kit |

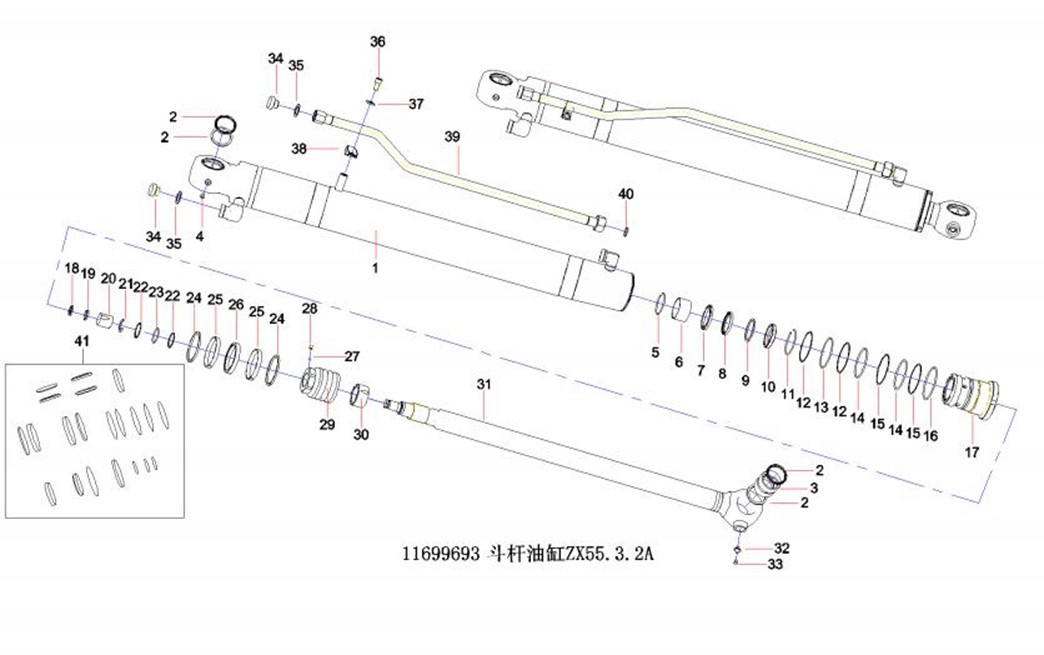

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-53-1 |
1 |
11699699 |
1 |
缸筒总成 |
Cylinder barrel GP |
8-53-2 |
2 |
60215138 |
4 |
GWJ防尘圈 |
dust ring |
8-53-3 |
3 |
13326054 |
1 |
铜衬套 |
Copper bush ZX55.3.2B-6 |
8-53-4 |
4 |
11261296 |
1 |
导套 |
Bushing, guide |
8-53-5 |
5 |
A210417000109 |
1 |
挡圈 |
Ring, retaining |
8-53-6 |
6 |
B230101002163 |
1 |
杯士 日本大同 |
Cup |
8-53-7 |
7 |
B230101002165 |
1 |
HBY密封圈 |
Ring, buffer |
8-53-8 |
8 |
60035791 |
1 |
IUH密封圈 |
Ring,seal |
8-53-9 |
9 |
B229900006176 |
1 |
支承环 |
Ring, bearing |
8-53-10 |
10 |
60183934 |
1 |
DKBZ3防尘圈 |
Ring, dust |
8-53-11 |
11 |
A880804040052 |
1 |
挡圈 |
Ring, retaining |
8-53-12 |
12 |
13254964 |
2 |
挡圈 |
Retaining Ring ZX_DQ90×3.1 |
8-53-13 |
13 |
B230101000039 |
1 |
O形圈 |
O-ring |
8-53-14 |
14 |
A210609000166 |
2 |
O形圈 |
O-ring 82.5×3.55GB3452.1 |
8-53-15 |
15 |
B210491000008 |
2 |
挡圈 |
Ring, retaining |
8-53-16 |
16 |
A210608000093 |
1 |
O形圈 |
O-ring |
8-53-17 |
17 |
13116311 |
1 |
导向套 |
Guide Sleeve ZX55.3.2B-1 |
8-53-18 |
18 |
11473426 |
1 |
卡键 |
Key |
8-53-19 |
19 |
11623219 |
1 |
挡圈 |
Ring,retainer |
8-53-20 |
20 |
11473425 |
1 |
缓冲套 |
Sleeve |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-55-21 |
21 |
11473393 |
1 |
挡圈 |
Ring – Retaining |
8-55-22 |
22 |
13254954 |
2 |
挡圈 |
Retaining Ring ZX_DQ40×3.1 |
8-55-23 |
23 |
A210608000068 |
1 |
O形圈 |
O-ring |
8-55-24 |
24 |
60192125 |
2 |
UP防污圈 |
Anti-pollution loop |
8-55-25 |
25 |
60192112 |
2 |
UP导向环 |
Ring,guide |
8-55-26 |
26 |
60250368 |
1 |
CST密封圈 |
seal ring |
8-55-27 |
27 |
A210661000016 |
1 |
钢球 |
Ball, steel |
8-55-28 |
28 |
A210206000003 |
1 |
螺钉 |
Screw |
8-55-29 |
29 |
13107721 |
1 |
活塞 |
Piston ZX55.3.2B-4 |
8-55-30 |
30 |
11699688 |
1 |
缓冲套 |
Sleeve,buffer |
8-55-31 |
31 |
11699696 |
1 |
活塞杆 |
Rod,piston |
8-55-32 |
32 |
A229900010158 |
1 |
油杯JB7940.1 不锈钢 |
Cup, oil |
8-55-33 |
33 |
A290000001564 |
1 |
黄油嘴保护帽 |
Cap, Grease Fitting |
8-55-34 |
34 |
13203130 |
2 |
螺塞 |
Screw plug G1/2ZXLS-5 |
8-55-35 |
35 |
A210434000011 |
2 |
垫圈 |
Washer |
8-55-36 |
36 |
A210204000196 |
1 |
螺钉 |
Screw M10×20GB70.1 |
8-55-37 |
37 |
13039393 |
1 |
垫片 |
washerZX65.3.1B-13 |
8-55-38 |
38 |
11647963 |
1 |
管夹 |
Clamp,tube |
8-55-39 |
39 |
11699704 |
1 |
油管组件 |
Pipe AS,oil |
8-55-40 |
40 |
60000846 |
1 |
O形圈 |
O-Ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
8-57-41 |
41 |
60266037 |
1 |
斗杆油缸维修包 Arm Cylinder Repair Kit |

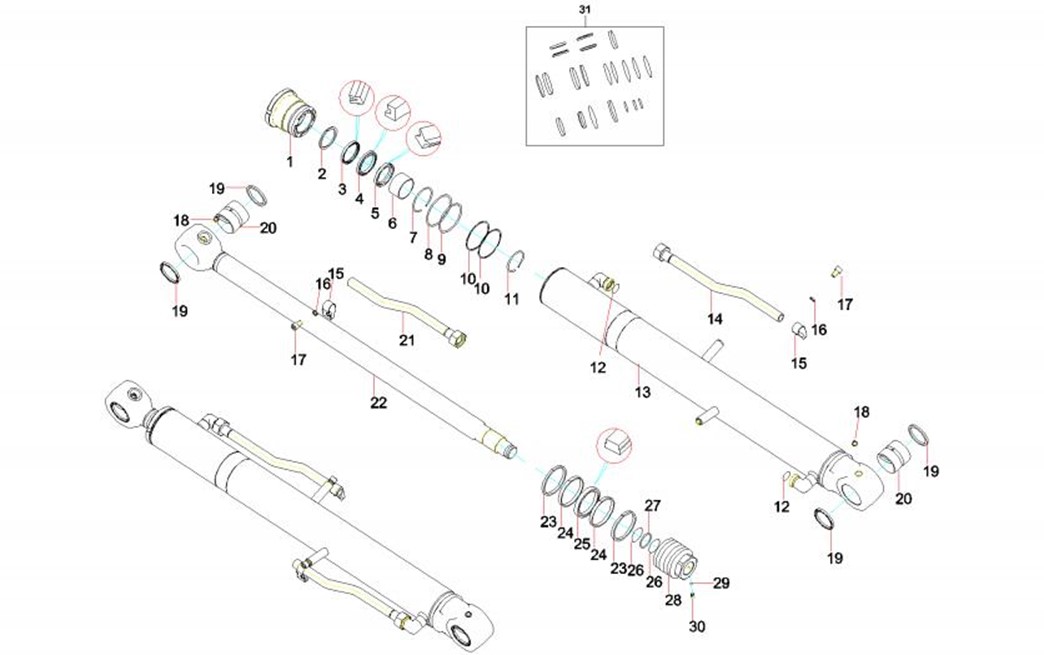

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-59-1 |
1 |
11694039 |
1 |
导向套 |
Guide Sleeve ZX55.3.3A-1 |
8-59-2 |
2 |
B229900006176 |
1 |
支承环 |
Ring, bearing |
8-59-3 |
3 |
60035791 |
1 |
IUH密封圈 |
Ring,seal |
8-59-4 |
4 |
B230101002165 |
1 |
HBY密封圈 |
Ring, buffer |
8-59-5 |
5 |
60183934 |
1 |
DKBZ3防尘圈 |
Ring, dust |
8-59-6 |
6 |
B230101002163 |
1 |
杯士 日本大同 |
Cup |
8-59-7 |
7 |
A880804040052 |
1 |
挡圈 |
Ring, retaining |
8-59-8 |
8 |
A210609000082 |
1 |
O形圈 |
O-ring 85×3.55GB3452.1 |
8-59-9 |
9 |
A210608000098 |
1 |
O形圈 |
O-ring 79.4×3.1JISB2401 |
8-59-10 |
10 |
13254963 |
2 |
挡圈 |
Retaining Ring ZX_DQ85×3.1 |
8-59-11 |
11 |
A210417000109 |
1 |
挡圈 |
Ring, retaining |
8-59-12 |
12 |
60000846 |
2 |
O形圈 |
O-Ring |
8-59-13 |
13 |
11694048 |
1 |
缸筒总成 |
Cylinder Assem. ZX55.3.3A.2 |
8-59-14 |
14 |
11694053 |
1 |
油管组件一 |
Oil Pipe ComponentZX55.3.3A.3 |
8-59-15 |
15 |
11647963 |
2 |
管夹 |
Clamp,tube |
8-59-16 |
16 |
13039393 |
2 |
垫片 |
washerZX65.3.1B-13 |
8-59-17 |
17 |
A210204000196 |
2 |
螺钉 |
Screw M10×20GB70.1 |
8-59-18 |
18 |
A229900010158 |
2 |
油杯JB7940.1 不锈钢 |
Cup, oil |
8-59-19 |
19 |
A880808070035 |
4 |
DLI防尘圈 |
Ring, dust |
8-59-20 |
20 |
11699691 |
2 |
衬套 |
Bushing |
