SANY SY60C SY60C9 SY60C9Y4R EXCAVATOR parts catalog 02
slewing
Chapter 2
device SY60C9Y4R.1
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

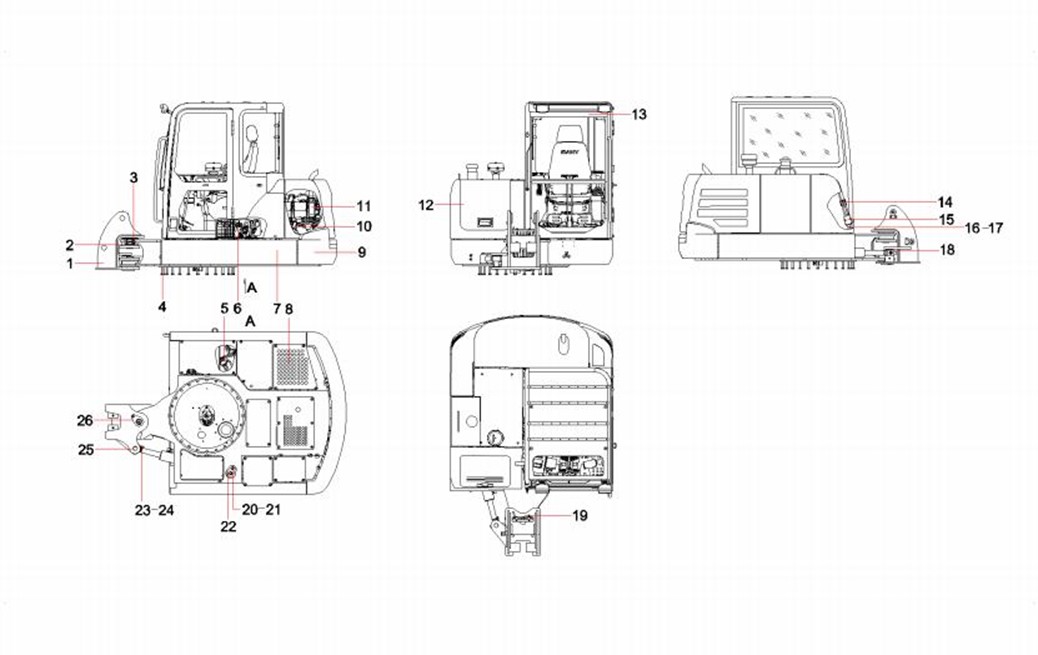

2-3-1 |
1 |
13838412 |
1 |
support SY55C9K4R.3.7 |
2-3-2 |
2 |
13886519 |
16 |
spacer SY55C9K4R.3-9 |
2-3-3 |
3 |
13721367 |
2 |
Shaft Sleeve SY50C1Y4NU.1-1 |
2-3-4 |
4 |
A311141609016 |
24 |
Bolt |
2-3-5 |
5 |
13848014 |
1 |
Pilot Pipeline SY55C9K4R(US).1.4 |
2-3-6 |
6 |
13943063 |
1 |
Air conditioning SY60C9Y4R.1.8 |
2-3-7 |
7 |
13942753 |
1 |
Revolving Frame SY60C9Y4R.1.1 |
2-3-8 |
8 |
13943744 |
1 |
Sealing board assembly |
2-3-9 |
9 |
13048322 |
1 |
Counterweight |
2-3-10 |
10 |
13915088 |
1 |
Hydraulic main pipeline |
2-3-11 |
11 |
13943288 |
1 |
dynamic system SY60C9Y4R.1.3 |
2-3-12 |
12 |
13939063 |
1 |
Covering parts assembly |
2-3-13 |
13 |
13632593 |
1 |
Driver’s Cab Assy. |
2-3-14 |
14 |
12655338 |
1 |
fixed frameSY55C.1.6.33 |
2-3-15 |
15 |
12655827 |
1 |
grease gun clipSY55C.1.6.34 |
2-3-16 |
16 |
A210111000012 |
4 |
Bolt |
2-3-17 |
17 |
24000637 |
4 |
Washer |
2-3-18 |
18 |
10574179 |
12 |
Shim |
2-3-19 |
19 |
13835479 |
1 |
Brace piece axial pin |
2-3-20 |
20 |
A210111000101 |
3 |
Bolt M12×25GB5783 10.9 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-5-21 |
21 |
24000639 |
3 |
Washer |
2-5-22 |
22 |
13835751 |
1 |
Brace piece axial pin |
2-5-23 |
23 |
21050508 |
1 |
Bolt |
2-5-24 |
24 |
A210307000028 |
2 |
Nut |
2-5-25 |
25 |
13835760 |
1 |
Lock pin SY55C9K4R.3-1 |
2-5-26 |
26 |
13907642 |
1 |
Brace piece axial pin |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

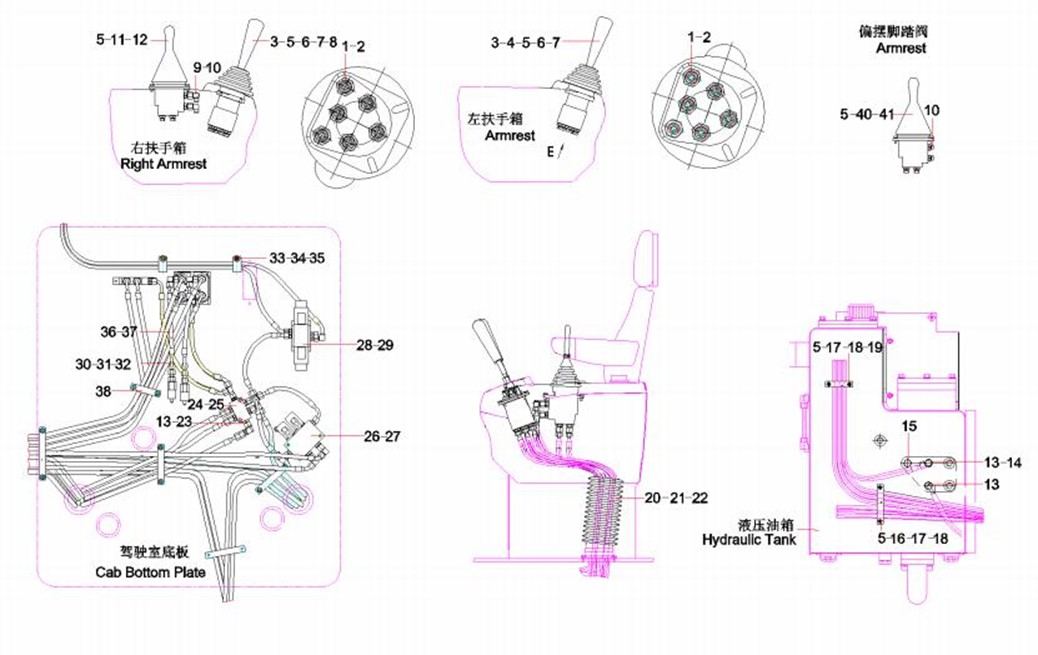

2-7-1 |
1 |
B230101000047 |
12 |
O-ring |
2-7-2 |
2 |
A820205000940 |
12 |
Connector |
2-7-3 |
3 |
60225750 |
2 |
Pilot-control Valve |
2-7-4 |
4 |
60137564 |
1 |
Left handle |
2-7-5 |
5 |
60060564 |
16 |
Washer |
2-7-6 |
6 |
A210204000131 |
8 |
Screw M6×20GB70.1 |
2-7-7 |
7 |
13269044 |
2 |
Handle Guard |
2-7-8 |
8 |
60137563 |
1 |
Right handle |
2-7-9 |
9 |
B210780000418 |
16 |
Connector |
2-7-10 |
10 |
B210780000176 |
30 |
Connector |
2-7-11 |
11 |
B229900001009 |
1 |
Valve, pilot |
2-7-12 |
12 |
A210204000172 |
2 |
Screw |
2-7-13 |
13 |
B210780000979 |
2 |
Stud straight connector |
2-7-14 |
14 |
B210780000024 |
1 |
Fitting, Elbow |
2-7-15 |
15 |
B210780001384 |
1 |
Plug, screw |
2-7-16 |
16 |
A210204000130 |
4 |
Screw |
2-7-17 |
17 |
10735444 |
4 |
Clamp, pipe |
2-7-18 |
18 |
24000632 |
4 |
Washer |
2-7-19 |
19 |
10735443 |
1 |
Clamp, pipe |
2-7-20 |
20 |
11035346 |
1 |
Flange |
IC |
INDEX |
PART NUMBER |
QTY |

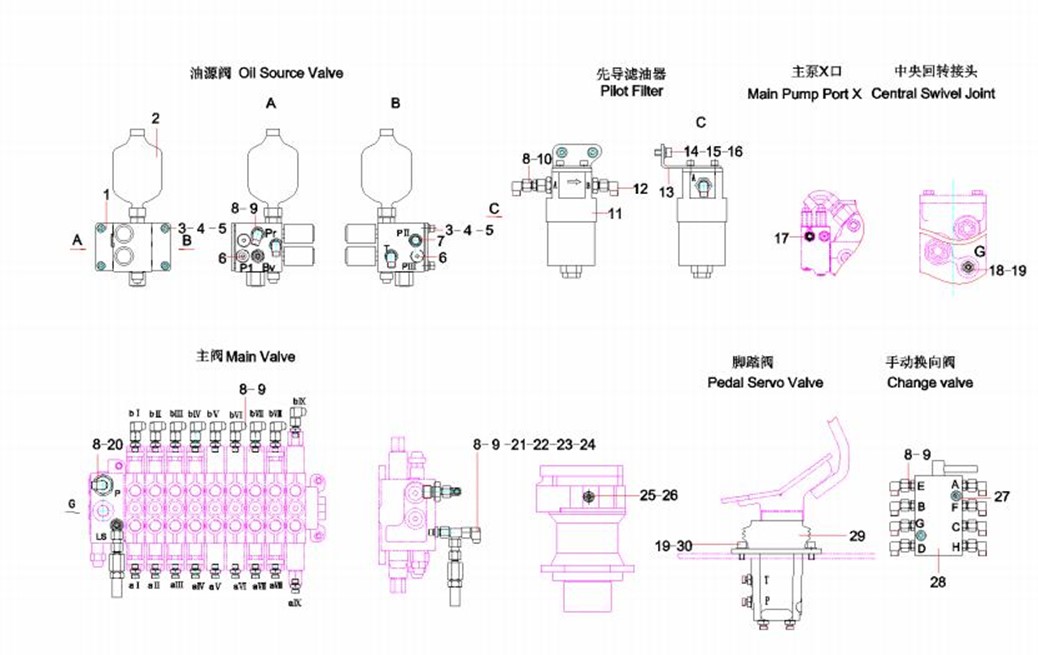

PART NAME |
2-9-21 |
21 |
11082048 |
1 |
Bellows |
2-9-22 |
22 |
A210111000343 |
2 |
Bolt |
2-9-23 |
23 |
B210780000847 |
1 |
Connector, pipe |
2-9-24 |
24 |
12053111 |
1 |
Block, PT |
2-9-25 |
25 |
A210204000151 |
2 |
Screw |
2-9-26 |
26 |
60281431 |
1 |
Proportional Electromagnetic Valve |
2-9-27 |
27 |
A210204000150 |
2 |
Bolt M8x65 Cap Screw |
2-9-28 |
28 |
60281432 |
1 |
Solenoid Valve |
2-9-29 |
29 |
24002254 |
2 |
Screw |
2-9-30 |
30 |
B220400000169 |
2 |
Valve, shuttle, tee |
2-9-31 |
31 |
A820205000944 |
2 |
Adapter, relay |
2-9-32 |
32 |
A240700000548 |
2 |
Relay, pressure |
2-9-33 |
33 |
A210204000146 |
3 |
Screw |
2-9-34 |
34 |
60086355 |
3 |
Clamp, harness |
2-9-35 |
35 |
60060565 |
3 |
Washer |
2-9-36 |
36 |
B230103001898 |
2 |
Hose |
2-9-37 |
37 |
23000250 |
2 |
Hose,rubber |
2-9-38 |
38 |
10735417 |
1 |
Clamp, pipe |
2-9-40 |
40 |
A210204000172 |
4 |
Screw |
2-9-41 |
41 |
60247936 |
1 |
Pilot valve |
