SANY SY60C SY60C9 SY60C9Y4R EXCAVATOR parts catalog 06
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-41-1 |
1 |
60307680 |
1 |
Air condition |
2-41-2 |
2 |
A210111000090 |
6 |
Bolt |
2-41-3 |
3 |
24000633 |
18 |
Washer |
2-41-4 |
4 |
60166393 |
4 |
Clamp, pipe |
2-41-5 |
5 |
11084196 |
2 |
Pipe, cold pipe, air conditioner |
2-41-6 |
6 |
60208141 |
1 |
Harness clamp |
2-41-7 |
7 |
A210855000012 |
2 |
Clamp |
2-41-8 |
8 |
A210855000014 |
1 |
Hoop |
2-41-9 |
9 |
13943608 |
1 |
protective plate SY60C9Y4R.1.8-1 |
2-41-10 |
10 |
A210111000098 |
4 |
Bolt |
2-41-11 |
11 |
A210111000343 |
8 |
Bolt |
2-41-12 |
12 |
A230106000312 |
1 |
V-belt |
2-41-13 |
13 |
A210111000082 |
2 |
Bolt |
2-41-14 |
14 |
60060564 |
2 |
Washer |
2-41-15 |
15 |
24000632 |
2 |
Washer |
2-41-16 |
16 |
A210111000024 |
2 |
Bolt |
2-41-17 |
17 |
24000637 |
4 |
Washer |
2-41-18 |
18 |
12879599 |
1 |
Mounting rack for drying bottle |
2-41-19 |
19 |
A210111000195 |
2 |
Bolt |
2-41-20 |
20 |
60086355 |
1 |
Clamp, harness |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

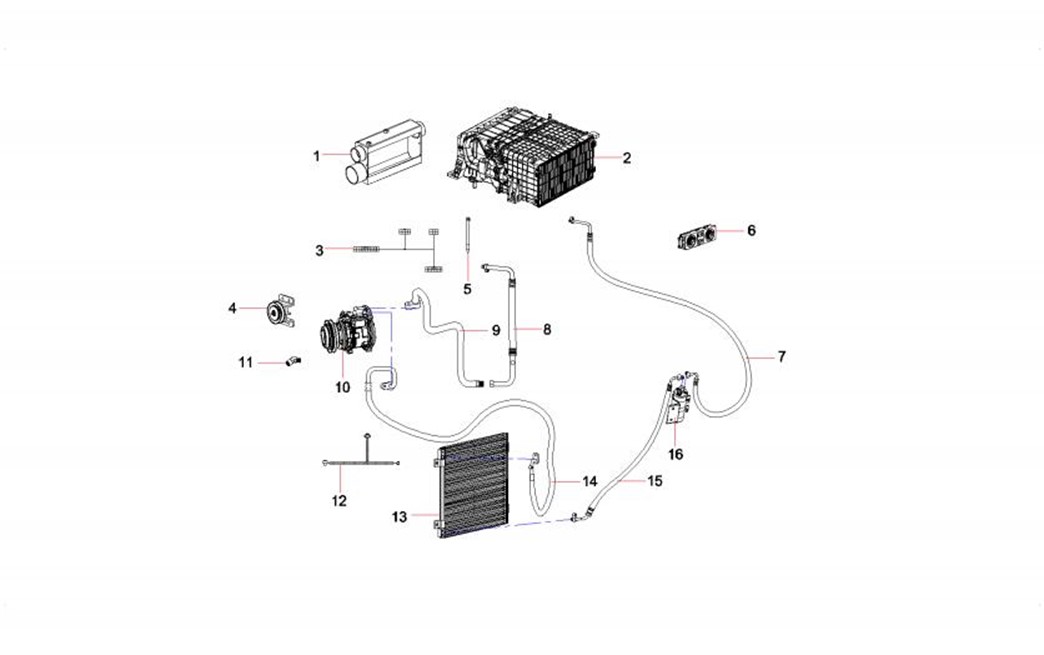

2-43-1 |
1 |
60210925 |
1 |
Chamber, wind, air conditioner |
2-43-2 |
2 |
60213356 |
1 |
Evaporator |
2-43-3 |
3 |
60210923 |
1 |
Harness, air conditioner |
2-43-4 |
4 |
60030552 |
1 |
Pulley AS, tension |
2-43-5 |
5 |
60068273 |
1 |
Pipe, water drain |
2-43-6 |
6 |
60213152 |
1 |
Panel AS, control |
2-43-7 |
7 |
60291408 |
1 |
HOSE PIPE LIQ NO2 |
2-43-8 |
8 |
60238812 |
1 |
HOSE ASSY-SUC-TWO |
2-43-9 |
9 |
60238811 |
1 |
HOSE ASSY-SUC-ONE |
2-43-10 |
10 |
60013770 |
1 |
Compressor |
2-43-11 |
11 |
60056554 |
1 |
Joint, valve, maual |
2-43-12 |
12 |
60215894 |
1 |
Harness, air conditioner |
2-43-13 |
13 |
60013771 |
1 |
Condenser |
2-43-14 |
14 |
60328341 |
1 |
hose assy discharge |
2-43-15 |
15 |
60328342 |
1 |
hose pipe liq no1 |
2-43-16 |
16 |
60242103 |
1 |
RECEIVER DRIER ASSY |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

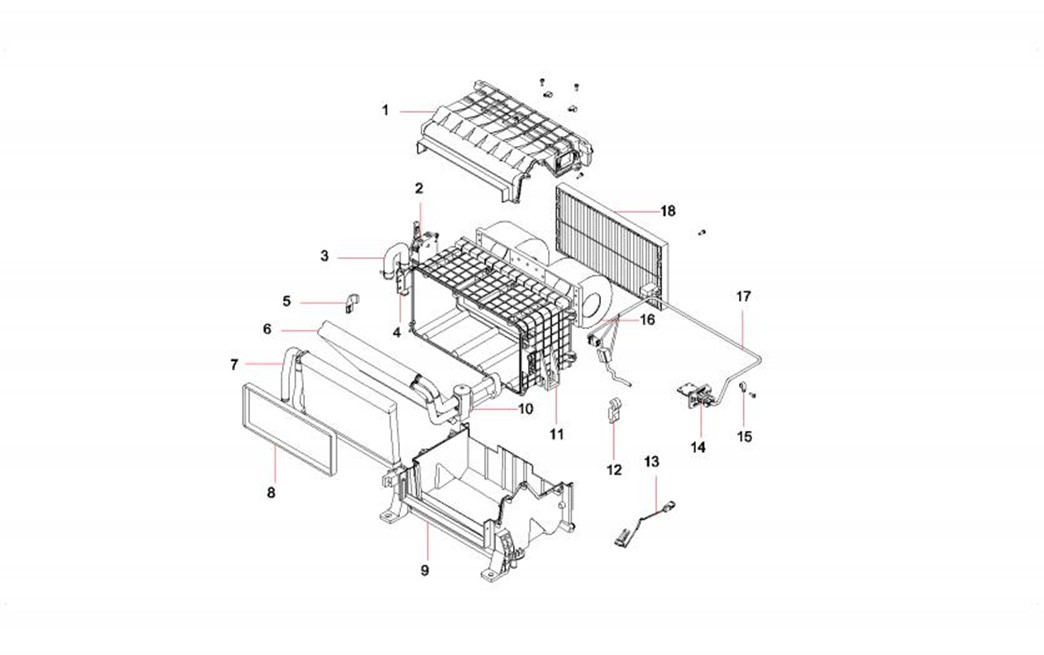

2-45-1 |
1 |
60215880 |
1 |
Cover, upper |
2-45-2 |
2 |
60215879 |
1 |
Motor, stepping |
2-45-3 |
3 |
60215893 |
1 |
Pipe, hot water |
2-45-4 |
4 |
60215892 |
1 |
Valve, hot water |
2-45-5 |
5 |
60215885 |
1 |
Cover, fixing |
2-45-6 |
6 |
60215882 |
1 |
Core, evaporator |
2-45-7 |
7 |
60215883 |
1 |
Box, hot water |
2-45-8 |
8 |
60091505 |
1 |
Sponge, sealing |
2-45-9 |
9 |
60215881 |
1 |
Cover, lower |
2-45-10 |
10 |
60068270 |
1 |
Valve, expansion |
2-45-11 |
11 |
60215888 |
1 |
Passage, air |
2-45-12 |
12 |
60215887 |
1 |
Cover, fixing |
2-45-13 |
13 |
60190276 |
1 |
Probe, sensor, defrost |
2-45-14 |
14 |
60215891 |
1 |
Resistor |
2-45-15 |
15 |
60215890 |
5 |
Clamp |
2-45-16 |
16 |
60216322 |
1 |
Motor, blower |
2-45-17 |
17 |
60210924 |
1 |
Harness, air conditioner |
2-45-18 |
18 |
60215889 |
1 |
Filter |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

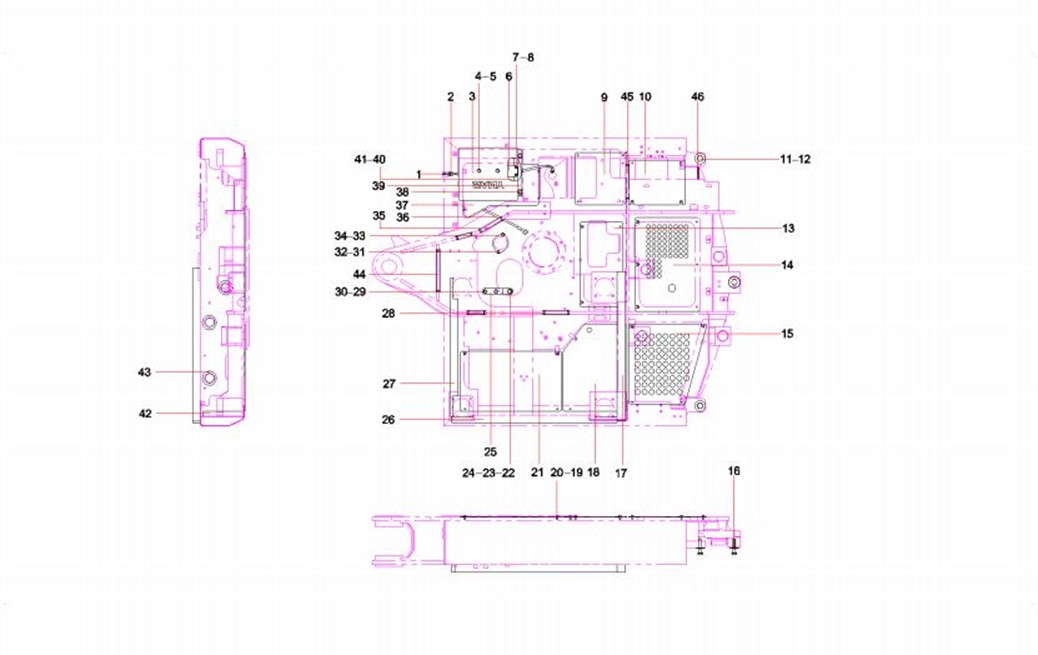

2-47-1 |
1 |
A210804000002 |
2 |
Fitting, Grease |
2-47-2 |
2 |
A820205000858 |
4 |
Connector |
2-47-3 |
3 |
11685533 |
1 |
Cover, battery |
2-47-4 |
4 |
60060565 |
2 |
Washer |
2-47-5 |
5 |
A210111000092 |
2 |
Bolt |
2-47-6 |
6 |
11587179 |
1 |
Plate, pressure, battery |
2-47-7 |
7 |
A210307000036 |
8 |
Nut |
2-47-8 |
8 |
A820301015908 |
4 |
Stud |
2-47-9 |
9 |
13841828 |
1 |
sealing board-1 SY55C9K4R.1.11- |
2-47-10 |
10 |
12837060 |
1 |
Sealing board-4SY55C3K2R.1.10- |
2-47-11 |
11 |
A210110000239 |
3 |
Bolt M24×100GB5782 10.9 |
2-47-12 |
12 |
A210491000122 |
3 |
Washer |
2-47-13 |
13 |
11142068 |
1 |
Plate, sealing |
2-47-14 |
14 |
13942871 |
1 |
board SY60C9Y4R.1.10-1 |
2-47-15 |
15 |
13942872 |
1 |
Board SY60C9Y4R.1.10-2 |
2-47-16 |
16 |
A820101327187 |
15 |
Shim |
2-47-17 |
17 |
10541185 |
1 |
Foam |
2-47-18 |
18 |
13942873 |
1 |
board SY60C9Y4R.1.10-3 |
2-47-19 |
19 |
A210111000197 |
38 |
Bolt |
2-47-20 |
20 |
60060546 |
30 |
Washer 10GB96.1 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-49-21 |
21 |
11142072 |
1 |
Plate, sealing |
2-49-22 |
22 |
A311141609016 |
1 |
Bolt |
2-49-23 |
23 |
A210491000118 |
2 |
Washer |
2-49-24 |
24 |
A210307000028 |
1 |
Nut |
2-49-25 |
25 |
12063689 |
1 |
Plate, retaining |
2-49-26 |
26 |
10541180 |
1 |
Foam |
2-49-27 |
27 |
10541179 |
1 |
Foam |
2-49-28 |
28 |
11225695 |
2 |
Sheath |
2-49-29 |
29 |
A210111000205 |
2 |
Bolt M14x30 |
2-49-30 |
30 |
60238781 |
2 |
Washer |
2-49-31 |
31 |
A210111000202 |
2 |
Bolt |
2-49-32 |
32 |
24000639 |
2 |
Washer |
2-49-33 |
33 |
A820606030364 |
1 |
Gasket, seal |
2-49-34 |
34 |
A820101117871 |
1 |
Cover |
2-49-35 |
35 |
13933661 |
3 |
Protective sleeve SY60C9K3R.1-4 |
2-49-36 |
36 |
60264403 |
2 |
rubber hose |
2-49-37 |
37 |
13841829 |
1 |
sealing boarding-2 |
2-49-38 |
38 |
24000637 |
8 |
Washer |
2-49-39 |
39 |
13848891 |
1 |
mounting plate for battery cell |
2-49-40 |
40 |
11225713 |
1 |
Strip, retaining, battery |
