SANY SY60C SY60C9 SY60C9Y4R EXCAVATOR parts catalog 27
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

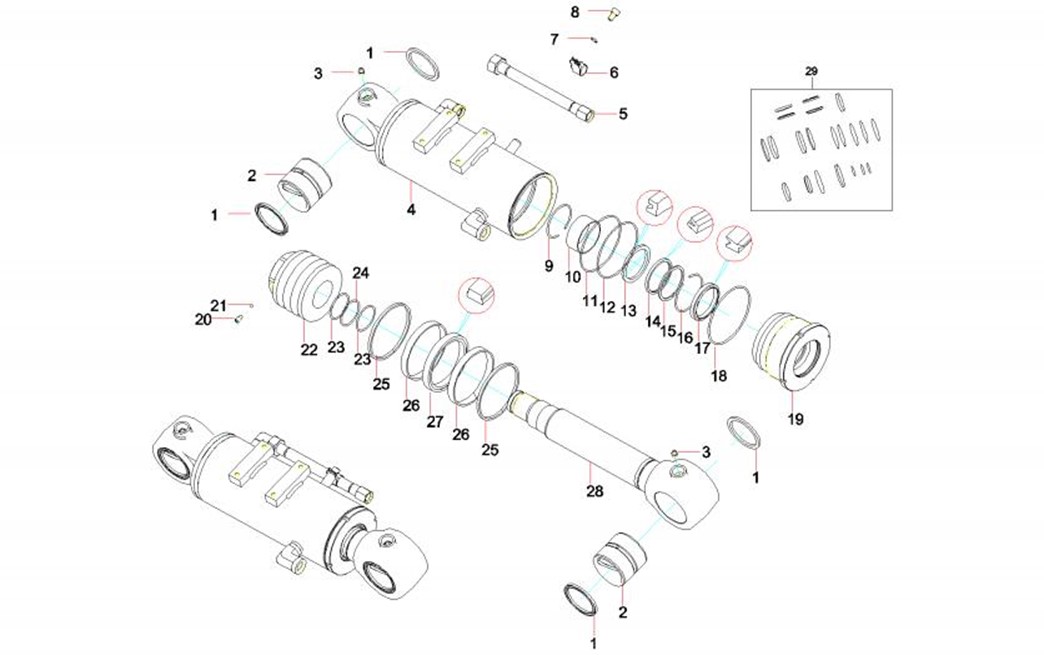

3-33-1 |
1 |
A880808070033 |
4 |
Ring – Dust |
3-33-2 |
2 |
11694457 |
2 |
Bushing |
3-33-3 |
3 |
A229900010158 |
2 |
Cup, oil |
3-33-4 |
4 |
13066994 |
1 |
Cylinder Assem. ZX55.3.4B.2 |
3-33-5 |
5 |
13206350 |
1 |
Cylinder Drum |
3-33-6 |
6 |
11647963 |
1 |
Clamptube |
3-33-7 |
7 |
13039393 |
1 |
washerZX65.3.1B-13 |
3-33-8 |
8 |
A210204000196 |
1 |
Screw |
3-33-9 |
9 |
A210417000075 |
1 |
Retaining ring |
3-33-10 |
10 |
A880809020008 |
1 |
Sleeve |
3-33-11 |
11 |
A880804040028 |
2 |
Ring, retaining |
3-33-12 |
12 |
A210608000012 |
1 |
O-ring 120×3.1 GB1235 |
3-33-13 |
13 |
60084612 |
1 |
Ring,seal |
3-33-14 |
14 |
60107394 |
1 |
Seal ring |
3-33-15 |
15 |
A880806030100 |
1 |
Ring – Bearing |
3-33-16 |
16 |
A210417000103 |
1 |
Retaining ring |
3-33-17 |
17 |
60136782 |
1 |
Dust ring |
3-33-18 |
18 |
A210609000009 |
1 |
O-ring |
3-33-19 |
19 |
13066987 |
1 |
Guide Sleeve ZX55.3.4B-1 |
3-33-20 |
20 |
A210208000008 |
1 |
Screw |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-35-21 |
21 |
A880899030000 |
1 |
Steel Ball |
3-35-22 |
22 |
13066988 |
1 |
Piston ZX55.3.4B-2 |
3-35-23 |
23 |
13254957 |
2 |
Retaining Ring ZX_DQ55×3.1 |
3-35-24 |
24 |
A210608000077 |
1 |
O-ring 49.4×3.1JISB2401 |
3-35-25 |
25 |
60192128 |
1 |
Ring, anti-smudging |
3-35-26 |
26 |
60192116 |
2 |
Guide ring |
3-35-27 |
27 |
60087456 |
1 |
Ring,seal |
3-35-28 |
28 |
13066992 |
1 |
Piston Rod ZX55.3.4B.1 |
3-35-29 |
29 |
60266040 |
1 |
Dozer Cylinder Repair Kit |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

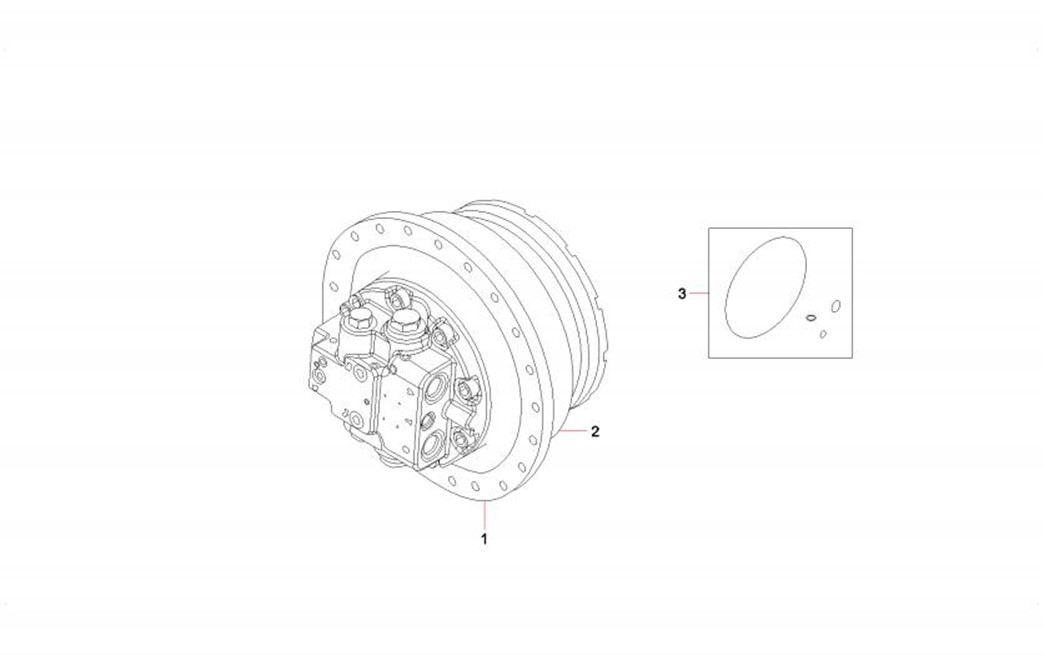

3-37-1 |
1 |
60216967 |
1 |
Motor |
3-37-2 |
2 |
60218534 |
1 |
Reducer |
3-37-3 |
3 |
60217000 |
1 |
Repair kit, reducer |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

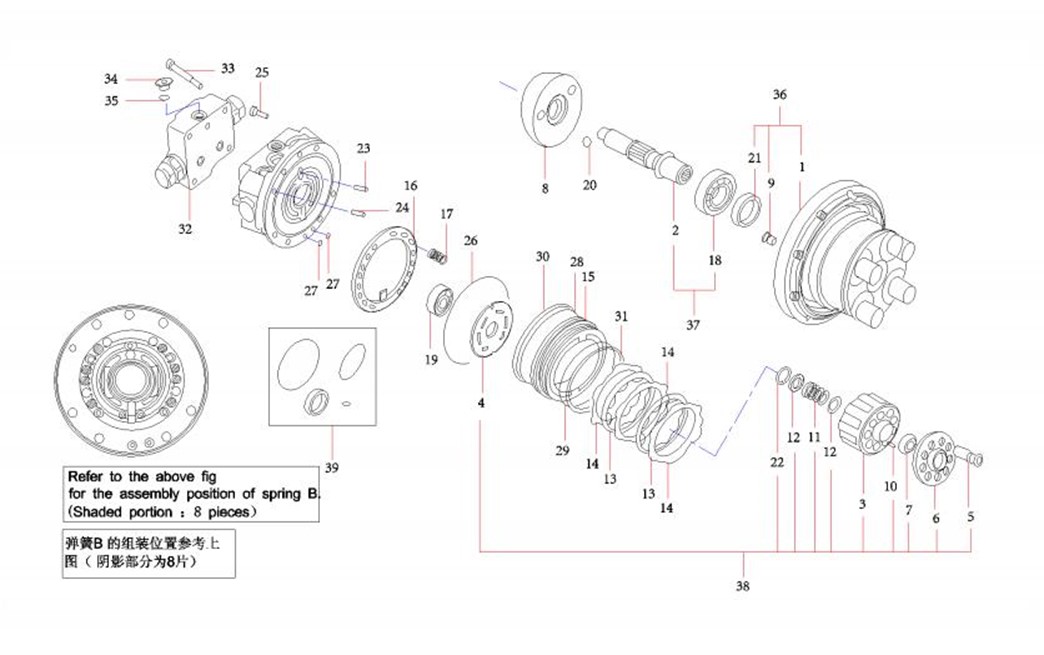

3-39-1 |
1 |
60216971 |
1 |
Housing |
3-39-2 |
2 |
60164226 |
1 |
Shaft, drive |
3-39-3 |
3 |
60164157 |
1 |
Barrel, cylinder |
3-39-4 |
4 |
60164317 |
1 |
Tray, oil distribution |
3-39-5 |
5 |
60164358 |
9 |
Plunger GP |
3-39-6 |
6 |
60164165 |
1 |
Plate, nine-hole |
3-39-7 |
7 |
60164320 |
1 |
Bushing, spheric |
3-39-8 |
8 |
60216972 |
1 |
Plate, swash |
3-39-9 |
9 |
60216973 |
1 |
Piston, control |
3-39-10 |
10 |
60164328 |
3 |
Pin |
3-39-11 |
11 |
60164222 |
1 |
Spring |
3-39-12 |
12 |
60164253 |
2 |
Washer |
3-39-13 |
13 |
60164292 |
2 |
Washer, metal |
3-39-14 |
14 |
60164251 |
3 |
Washer |
3-39-15 |
15 |
60164313 |
1 |
Seal, ring |
3-39-16 |
16 |
60164334 |
1 |
Plate, pressure |
3-39-17 |
17 |
60164231 |
8 |
Spring |
3-39-18 |
18 |
60164200 |
1 |
Bearing |
3-39-19 |
19 |
60216975 |
1 |
Seal, oil |
3-39-20 |
20 |
60164159 |
2 |
Ball, steel |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-41-21 |
21 |
60216975 |
1 |
Seal, oil |
3-41-22 |
22 |
60164298 |
1 |
Spring, snap |
3-41-23 |
23 |
60216976 |
1 |
Pin, spring |
3-41-24 |
24 |
60164329 |
1 |
Pin |
3-41-25 |
25 |
60164376 |
7 |
Screw |
3-41-26 |
26 |
60216977 |
1 |
O-ring |
3-41-27 |
27 |
60091798 |
2 |
O-ring |
3-41-28 |
28 |
60164378 |
1 |
O-ring |
3-41-29 |
29 |
60164377 |
1 |
O-ring |
3-41-30 |
30 |
60164345 |
1 |
Ring, support |
3-41-31 |
31 |
60164344 |
1 |
Ring, support |
3-41-32 |
32 |
60164171 |
1 |
Valve GP, relief |
3-41-33 |
33 |
60164311 |
4 |
Screw |
3-41-34 |
34 |
60164262 |
1 |
Plug |
3-41-35 |
35 |
60164379 |
1 |
O-ring |
3-41-36 |
36 |
60216998 |
1 |
Housing AS |
3-41-37 |
37 |
60164228 |
1 |
Shaft AS, drive |
3-41-38 |
38 |
60164158 |
1 |
Barrel GP, cylinder |
3-41-39 |
39 |
60216999 |
1 |
Seal AS |
