SANY SY155C SY155C9 SY155C9I3K EXCAVATOR parts catalog 05

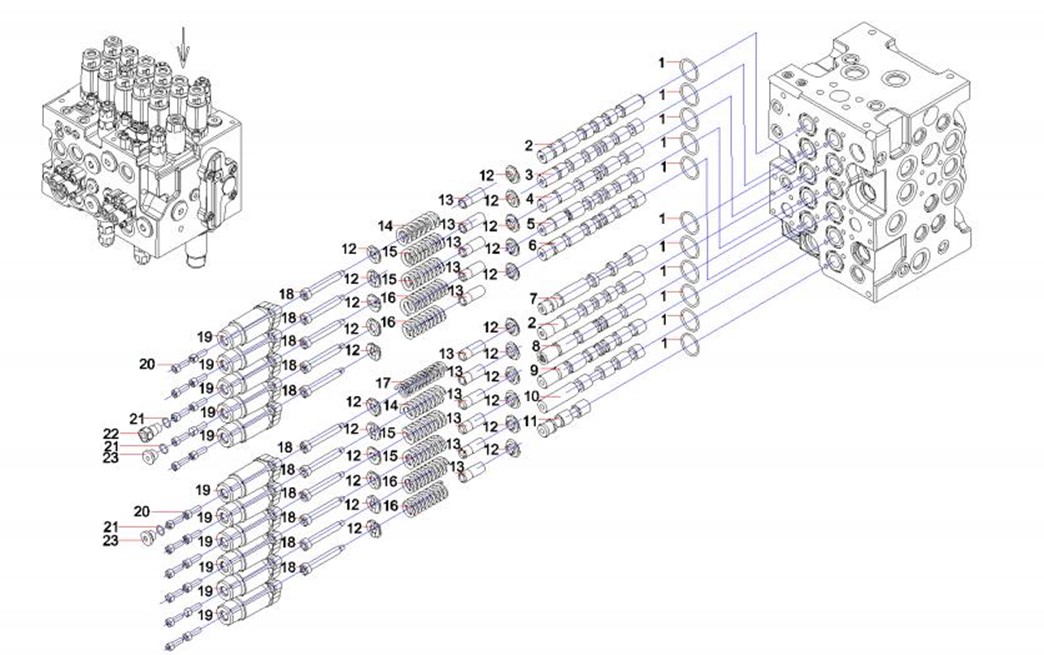

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-29-1 |
1 |
60038722 |
22 |
O-ring |
2-29-2 |
2 |
60307523 |
2 |
travel spool |
2-29-3 |
3 |
60307527 |
1 |
swing spool |
2-29-4 |
4 |
60286703 |
1 |
option spool |
2-29-5 |
5 |
60307528 |
1 |
boom2 spool |
2-29-6 |
6 |
60307524 |
1 |
arm1 spool assembly |
2-29-7 |
7 |
60307529 |
1 |
straight travel spool assembly |
2-29-8 |
8 |
60307526 |
1 |
bucket regeneration spool |
2-29-9 |
9 |
60307525 |
1 |
boom1 spool assembly |
2-29-10 |
10 |
60286700 |
1 |
arm2 spool |
2-29-11 |
11 |
60286704 |
2 |
bypass cut spool |
2-29-12 |
12 |
60286710 |
24 |
spring seat |
2-29-13 |
13 |
60286712 |
12 |
stopper |
2-29-14 |
14 |
60286708 |
2 |
spring |
2-29-15 |
15 |
60286706 |
5 |
spring |
2-29-16 |
16 |
60286707 |
4 |
spring |
2-29-17 |
17 |
60286709 |
1 |
spring |
2-29-18 |
18 |
60286711 |
12 |
spacer bolt |
2-29-19 |
19 |
60286688 |
12 |
spring cover |
2-29-20 |
20 |
60039368 |
39 |
Bolt |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-31-21 |
21 |
60038723 |
11 |
O-ring |
2-31-22 |
22 |
60286695 |
1 |
plug |
2-31-23 |
23 |
60091757 |
10 |
Plug |

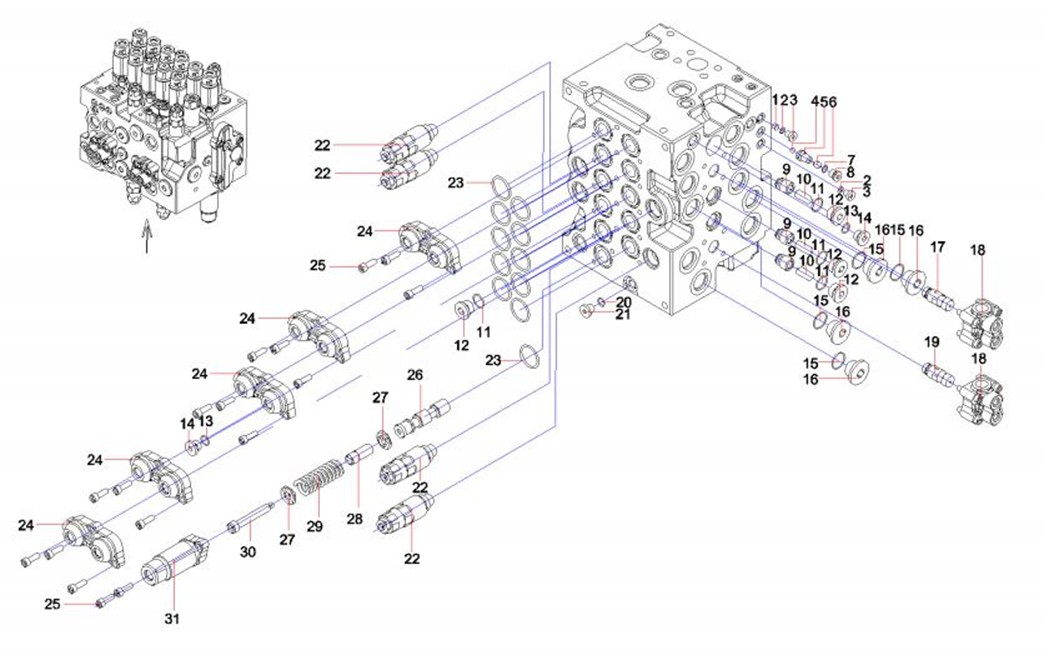

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-33-1 |
1 |
60100492 |
3 |
Valve, throttle |
2-33-2 |
2 |
60038727 |
4 |
O-ring |
2-33-3 |
3 |
60038487 |
4 |
Plug, screw |
2-33-4 |
4 |
60307531 |
1 |
STEEL BALL |
2-33-5 |
5 |
60307532 |
1 |
SPRING SEAT |
2-33-6 |
6 |
60075592 |
1 |
Spring |
2-33-7 |
7 |
60039419 |
1 |
O-ring |
2-33-8 |
8 |
60008714 |
1 |
Plug |
2-33-9 |
9 |
60038110 |
6 |
Valve, lift |
2-33-10 |
10 |
60038248 |
10 |
Spring |
2-33-11 |
11 |
60038715 |
12 |
Ring, seal |
2-33-12 |
12 |
60091759 |
12 |
Plug |
2-33-13 |
13 |
60038723 |
11 |
O-ring |
2-33-14 |
14 |
60091757 |
10 |
Plug |
2-33-15 |
15 |
60038726 |
6 |
O-ring |
2-33-16 |
16 |
60091756 |
6 |
Plug |
2-33-17 |
17 |
60307521 |
2 |
logic poppet assembly |
2-33-18 |
18 |
60286691 |
3 |
logic control valve assembly |
2-33-19 |
19 |
60307520 |
1 |
logic poppet assembly |
2-33-20 |
20 |
60038711 |
4 |
O-ring |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-35-21 |
21 |
60038646 |
4 |
Plug, oil |
2-35-22 |
22 |
60307534 |
8 |
port relief valve assembly |
2-35-23 |
23 |
60038722 |
22 |
O-ring |
2-35-24 |
24 |
60286689 |
5 |
spool cover |
2-35-25 |
25 |
60039368 |
39 |
Bolt |
2-35-26 |
26 |
60286704 |
2 |
bypass cut spool |
2-35-27 |
27 |
60286710 |
24 |
spring seat |
2-35-28 |
28 |
60286712 |
12 |
stopper |
2-35-29 |
29 |
60286707 |
4 |
spring |
2-35-30 |
30 |
60286711 |
12 |
spacer bolt |
2-35-31 |
31 |
60286688 |
12 |
spring cover |

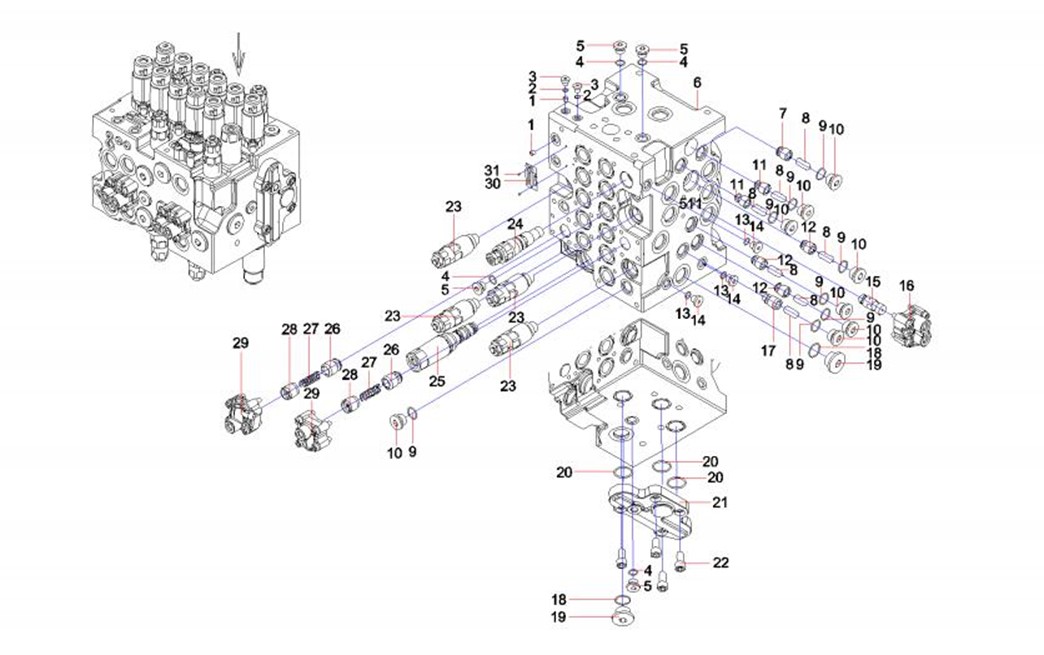

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-37-1 |
1 |
60100492 |
3 |
Valve, throttle |
2-37-2 |
2 |
60038727 |
4 |
O-ring |
2-37-3 |
3 |
60038487 |
4 |
Plug, screw |
2-37-4 |
4 |
60038723 |
11 |
O-ring |
2-37-5 |
5 |
60091757 |
10 |
Plug |
2-37-6 |
6 |
60307519 |
1 |
CASING |
2-37-7 |
7 |
60307530 |
1 |
PORRET |
2-37-8 |
8 |
60038248 |
10 |
Spring |
2-37-9 |
9 |
60038715 |
12 |
Ring, seal |
2-37-10 |
10 |
60091759 |
12 |
Plug |
2-37-11 |
11 |
60038108 |
2 |
Valve, lift |
2-37-12 |
12 |
60038110 |
6 |
Valve, lift |
2-37-13 |
13 |
60038711 |
4 |
O-ring |
2-37-14 |
14 |
60038646 |
4 |
Plug, oil |
2-37-15 |
15 |
60307521 |
2 |
logic poppet assembly |
2-37-16 |
16 |
60286691 |
3 |
logic control valve assembly |
2-37-17 |
17 |
60284427 |
1 |
Lift Popet |
2-37-18 |
18 |
60038726 |
6 |
O-ring |
2-37-19 |
19 |
60091756 |
6 |
Plug |
2-37-20 |
20 |
60038721 |
3 |
O-ring |
