SANY SY155C SY155C9 SY155C9I3K EXCAVATOR parts catalog 13
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-109-21 |
21 |
60115493 |
1 |
Sprocket – Injection Pump |
2-109-22 |
22 |
60115475 |
1 |
Nut |
2-109-23 |
23 |
60115477 |
1 |
Support Shaft |

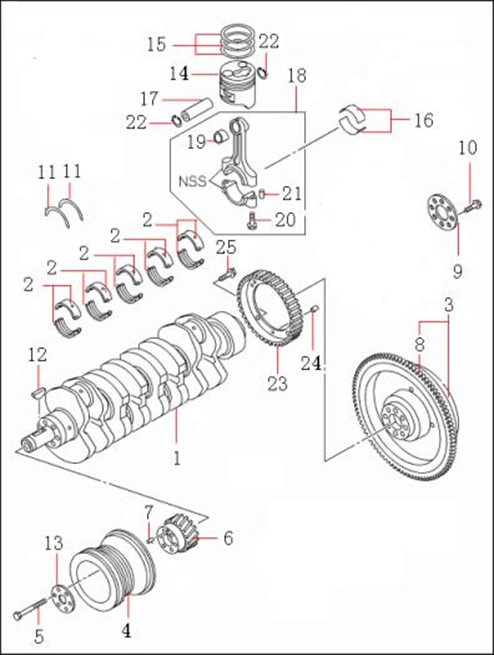

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-111-1 |
1 |
60333558 |
1 |
Crankshaft |
2-111-2 |
2 |
B221500000377 |
5 |
Bearing, crankshaft |
2-111-3 |
3 |
60115397 |
1 |
Flywheel |
2-111-4 |
4 |
60333559 |
1 |
Pulley of CR/SHF |
2-111-5 |
5 |
60333560 |
6 |
Pulley fix bolt |
2-111-6 |
6 |
60333561 |
1 |
Gear of CR/SHF |
2-111-7 |
7 |
60115350 |
1 |
Pin |
2-111-8 |
8 |
60115393 |
1 |
Ring – Gear |
2-111-9 |
9 |
60003425 |
1 |
Gasket |
2-111-10 |
10 |
60115396 |
8 |
Bolt |
2-111-11 |
11 |
B229900005810 |
2 |
Plate, thrust |
2-111-12 |
12 |
B229900003062 |
1 |
Key, crankshaft |
2-111-13 |
13 |
60333562 |
1 |
Washer of CR/SHF pulley |
2-111-14 |
14 |
60333563 |
4 |
Piston |
2-111-15 |
15 |
60065507 |
4 |
Ring – Piston |
2-111-16 |
16 |
60065510 |
4 |
Shell – Connecting Rod |
2-111-17 |
17 |
60115445 |
4 |
Pin – Piston |
2-111-18 |
18 |
60065511 |
4 |
Connecting Rod GP |
2-111-19 |
19 |
60115473 |
4 |
Sleeve – Connecting Rod |
2-111-20 |
20 |
60093248 |
8 |
Bolt |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-113-21 |
21 |
60003668 |
8 |
Dowel |
2-113-22 |
22 |
60003488 |
8 |
Lock, retainer |
2-113-23 |
23 |
60333566 |
1 |
Rotor of crank sensor |
2-113-24 |
24 |
60003668 |
1 |
Dowel |
2-113-25 |
25 |
60115591 |
3 |
Bolt |

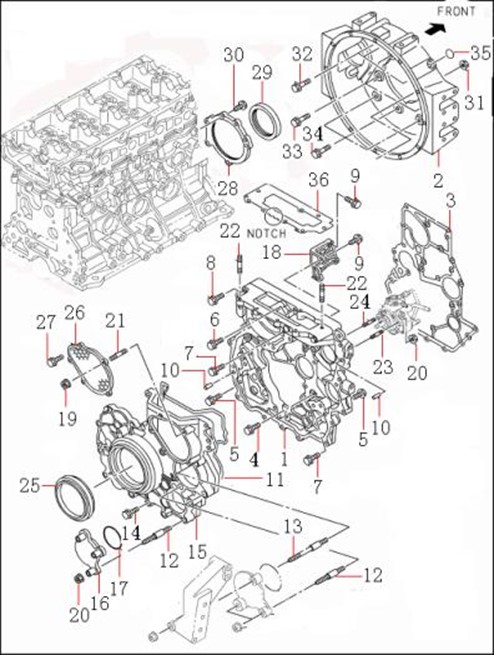

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-115-1 |
1 |
60333567 |
1 |
Timing gear case |
2-115-2 |
2 |
60115394 |
1 |
Housing – Flywheel |
2-115-3 |
3 |
60065495 |
1 |
Gasket |
2-115-4 |
4 |
B229900004850 |
1 |
Bolt |
2-115-5 |
5 |
B229900004851 |
16 |
Bolt |
2-115-6 |
6 |
B229900004854 |
1 |
Bolt |
2-115-7 |
7 |
60093241 |
2 |
Bolt |
2-115-8 |
8 |
60003567 |
1 |
Bolt |
2-115-9 |
9 |
60003572 |
3 |
Bolt |
2-115-10 |
10 |
B229900005062 |
2 |
Dowel |
2-115-11 |
11 |
60065514 |
1 |
Gasket |
2-115-12 |
12 |
60115478 |
5 |
Stud |
2-115-13 |
13 |
60115479 |
1 |
Stud |
2-115-14 |
14 |
60115336 |
14 |
Bolt |
2-115-15 |
15 |
60333568 |
1 |
Cover of gear case |
2-115-16 |
16 |
60115304 |
1 |
Cover – P/S Pump |
2-115-17 |
17 |
60065512 |
1 |
Washer |
2-115-18 |
18 |
60115337 |
1 |
Bracket |
2-115-19 |
19 |
60115419 |
2 |
Nut |
2-115-20 |
20 |
B229900004802 |
5 |
Nut |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-117-21 |
21 |
60115428 |
2 |
Stud |
2-117-22 |
22 |
60115429 |
2 |
Stud |
2-117-23 |
23 |
60115494 |
1 |
Stud |
2-117-24 |
24 |
60115495 |
1 |
Stud |
2-117-25 |
25 |
60333569 |
1 |
Seal of OIL CR/SHF FRT |
2-117-26 |
26 |
60115303 |
1 |
Cover |
2-117-27 |
27 |
B229900004848 |
3 |
Bolt |
2-117-28 |
28 |
60333570 |
1 |
Retainer of CR/SHF |
2-117-29 |
29 |
B230101001222 |
1 |
Seal, crankshaft (rear) |
2-117-30 |
30 |
B229900004897 |
5 |
Bolt |
2-117-31 |
31 |
B229900004800 |
1 |
Nut |
2-117-32 |
32 |
60003573 |
3 |
Bolt |
2-117-33 |
33 |
60115395 |
4 |
Bolt |
2-117-34 |
34 |
60003598 |
3 |
Bolt |
2-117-35 |
35 |
60115293 |
1 |
Hole Cover |
2-117-36 |
36 |
60065496 |
1 |
Gasket |
