SANY SY195C SY195C9 SY195C9M3KS EXCAVATOR parts catalog 15
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-129-1 |
1 |
B220401000687 |
1 |
回转马达防摆阀 |
Valve, anti-reverse, swing motor |
2-129-2 |
2 |
60008793 |
1 |
机体 |
Body, machine |
2-129-3 |
3 |
60008711 |
2 |
堵 |
Plug |
2-129-4 |
4 |
B230103003795 |
2 |
O形圈 |
O-ring |
2-129-5 |
5 |
60008699 |
2 |
O形圈 |
O-ring |
2-129-6 |
6 |
60008707 |
2 |
O形圈 |
O-ring |
2-129-7 |
7 |
60008848 |
4 |
螺钉 |
Screw |
2-129-8 |
8 |
60008753 |
2 |
防反转阀 |
Valve, anti-reverse |
2-129-9 |
9 |
B230101000363 |
2 |
O形圈 |
O-ring |
2-129-10 |
10 |
60008867 |
2 |
密封挡圈 |
Ring, retainer, sealing |

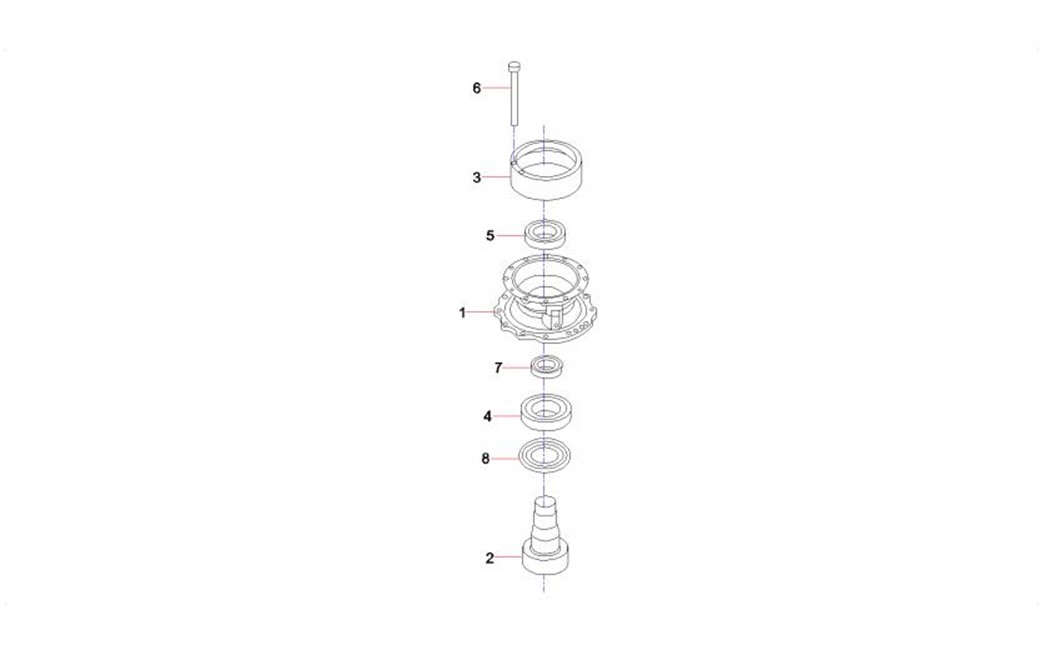

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-131-1 |
1 |
60065327 |
1 |
座 |
Seat |
2-131-2 |
2 |
60065314 |
1 |
驱动轴 |
Sprocket |
2-131-3 |
3 |
60065240 |
1 |
齿圈 |
Ring, gear |
2-131-4 |
4 |
B221500000627 |
1 |
自动调心轴承 |
Bearing, self-aligning |
2-131-5 |
5 |
B221500000626 |
1 |
自动调心轴承 |
Bearing, self-aligning |
2-131-6 |
6 |
A210204000297 |
14 |
螺钉 |
Bolt |
2-131-7 |
7 |
60065353 |
1 |
油封 |
Seal, oil |
2-131-8 |
8 |
B230101001021 |
1 |
轴承密封件 |
Sealing, bearing |

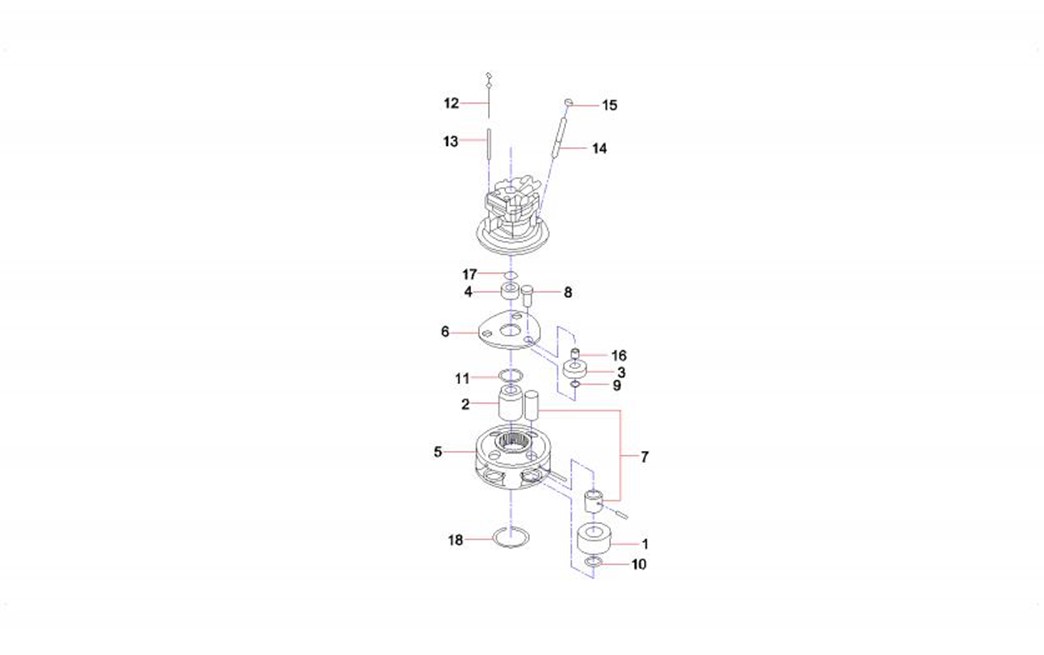

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-133-1 |
1 |
60065230 |
4 |
行星齿轮 |
Gear, planetary |
2-133-2 |
2 |
60065228 |
1 |
太阳齿轮 |
Gear, sun |
2-133-3 |
3 |
60065229 |
3 |
行星齿轮 |
Gear, planetary |
2-133-4 |
4 |
60065227 |
1 |
太阳齿轮 |
Gear, sun |
2-133-5 |
5 |
60065319 |
1 |
支架 |
Bracket |
2-133-6 |
6 |
60065318 |
1 |
支架 |
Bracket |
2-133-7 |
7 |
60065226 |
4 |
二级行星轮组件 |
Gear GP, planetary |
2-133-8 |
8 |
60008608 |
3 |
一级行星轮轴 |
Shaft, planetary gear |
2-133-9 |
9 |
60008616 |
3 |
垫 |
Washer |
2-133-10 |
10 |
B229900002800 |
4 |
2#行星齿轮垫片 |
Gasket, planet gear |
2-133-11 |
11 |
60065255 |
1 |
垫片 |
Gasket |
2-133-12 |
12 |
60008605 |
1 |
油尺 |
Dipstick, oil |
2-133-13 |
13 |
60008614 |
1 |
油尺外管 |
Tube, dipstick, oil |
2-133-14 |
14 |
60008615 |
1 |
加油管 |
Pipe, oil feed |
2-133-15 |
15 |
B229900002437 |
1 |
呼吸管盖 |
Cover, breathing tube |
2-133-16 |
16 |
60008727 |
3 |
轴套 |
Sleeve, shaft |
2-133-17 |
17 |
60008875 |
1 |
弹性挡圈 |
Ring, snap |
2-133-18 |
18 |
60008876 |
1 |
弹性挡圈 |
Ring, snap |

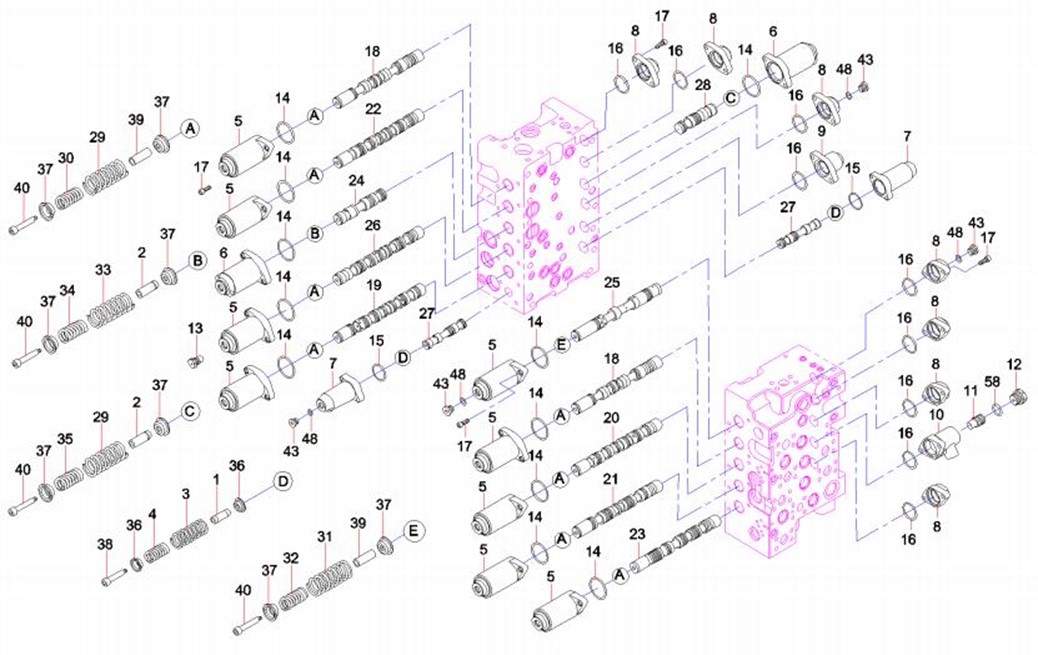

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-135-1 |
1 |
60100508 |
2 |
挡圈 |
Ring, retaining |
2-135-2 |
2 |
60008801 |
2 |
挡圈 |
Ring, retaining |
2-135-3 |
3 |
60038243 |
2 |
弹簧 |
Spring |
2-135-4 |
4 |
60038244 |
2 |
弹簧 |
Spring |
2-135-5 |
5 |
60100505 |
9 |
弹簧盖 |
Cover, spring |
2-135-6 |
6 |
60100506 |
2 |
弹簧盖 |
Cover, spring |
2-135-7 |
7 |
60100507 |
2 |
弹簧盖 |
Cover, spring |
2-135-8 |
8 |
60008789 |
7 |
盖 |
Cover |
2-135-9 |
9 |
60008790 |
1 |
盖 |
Cover |
2-135-10 |
10 |
60100469 |
1 |
盖 |
Cover |
2-135-11 |
11 |
60100509 |
1 |
活塞 |
Piston |
2-135-12 |
12 |
60100468 |
1 |
堵 |
Plug |
2-135-13 |
13 |
60100466 |
1 |
堵 |
Plug |
2-135-14 |
14 |
60100514 |
11 |
O形圈 |
O-ring |
2-135-15 |
15 |
60008821 |
2 |
O形圈 |
O-ring |
2-135-16 |
16 |
60050051 |
9 |
O形圈 |
O-ring |
2-135-17 |
17 |
60008721 |
44 |
内六角螺钉 |
Bolt |
2-135-18 |
18 |
60100501 |
2 |
左行走阀芯 |
Spool, travel valve |
2-135-19 |
19 |
60100481 |
1 |
斗杆阀芯 |
Spool, valve, arm |
2-135-20 |
20 |
60100479 |
1 |
动臂阀芯 |
Spool, valve, boom |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-137-21 |
21 |
60100485 |
1 |
回转阀芯 |
Spool, swing valve |
2-137-22 |
22 |
60100474 |
1 |
铲斗阀芯 |
Spool, bucket valve |
2-137-23 |
23 |
60100482 |
1 |
斗杆阀芯 |
Spool, valve, arm |
2-137-24 |
24 |
60100480 |
1 |
动臂阀芯 |
Spool, valve, boom |
2-137-25 |
25 |
60100498 |
1 |
直线行走阀芯 |
Spool, valve, straight travel |
2-137-26 |
26 |
60100473 |
1 |
备用阀芯 |
Spool, service valve |
2-137-27 |
27 |
60100496 |
2 |
液压切断阀 |
Valve, hydraulic cutoff |
2-137-28 |
28 |
60100487 |
1 |
回转优先阀 |
Valve, swing priority |
2-137-29 |
29 |
60008769 |
9 |
弹簧 |
Spring |
2-137-30 |
30 |
60008770 |
8 |
弹簧 |
Spring |
2-137-31 |
31 |
60100502 |
1 |
弹簧 |
Spring |
2-137-32 |
32 |
60100503 |
1 |
弹簧 |
Spring |
2-137-33 |
33 |
60008771 |
1 |
弹簧 |
Spring |
2-137-34 |
34 |
60008772 |
1 |
弹簧 |
Spring |
2-137-35 |
35 |
60039319 |
1 |
弹簧 |
Spring |
2-137-36 |
36 |
60008825 |
4 |
座 |
Seat |
2-137-37 |
37 |
60008823 |
22 |
座 |
Seat |
2-137-38 |
38 |
60038528 |
2 |
螺栓 |
Bolt |
2-137-39 |
39 |
60008818 |
9 |
挡圈 |
Ring, retaining |
2-137-40 |
40 |
60008819 |
11 |
螺柱 |
Stud |
