SANY SY195C SY195C9 SY195C9M3KS EXCAVATOR parts catalog 17
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-149-83 |
83 |
60100517 |
3 |
O形圈 |
O-ring |
2-149-84 |
84 |
60100515 |
16 |
O形圈 |
O-ring |
2-149-85 |
85 |
60100513 |
9 |
O形圈 |
O-ring |
2-149-86 |
86 |
60100470 |
1 |
盖 |
Cover |
2-149-87 |
87 |
60100512 |
4 |
内六角螺钉 |
Bolt |
2-149-88 |
88 |
60100510 |
10 |
螺栓 |
Bolt |
2-149-89 |
89 |
60204224 |
1 |
多路阀维修包 |
Multi-way valve repairing bag |

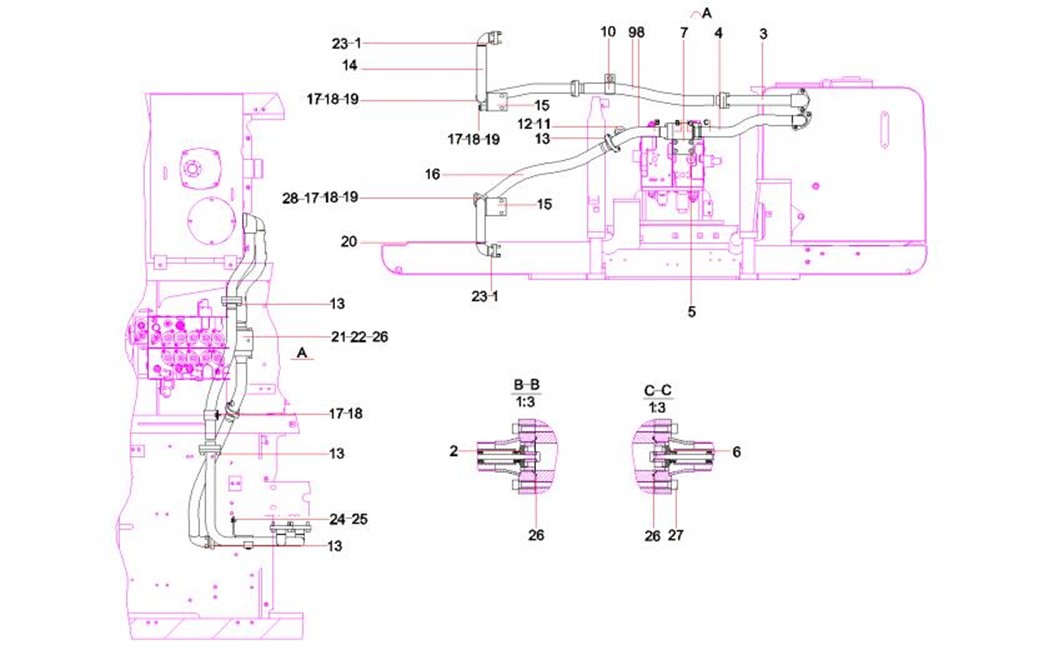

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-151-1 |
1 |
13623373 |
1 |
回油钢管总成 |
Oil Return Steel Pipe |
2-151-2 |
2 |
13658956 |
1 |
胶管总成 |
hose SY215C9M3K.1.2.B |
2-151-3 |
3 |
12327412 |
1 |
过渡块 |
Transitional blockSY265C9M2k.1.2 |
2-151-4 |
4 |
13108195 |
1 |
钢管总成 |
oil return steel |
2-151-5 |
5 |
13466261 |
1 |
胶管总成 |
hose SY215C9M3K.1.2A.2.10A |
2-151-6 |
6 |
60149607 |
1 |
线束固定夹 |
Clamp, harness |
2-151-7 |
7 |
A820205002644 |
1 |
G1堵头 |
Plug |
2-151-8 |
8 |
B230101000050 |
1 |
O形圈 |
O-ring 28.7×3.5JISB2401 |
2-151-9 |
9 |
A210204000338 |
8 |
螺钉M12×40GB70.1 10.9级 |
Screw M12×40GB70.1 10.9 |
2-151-10 |
10 |
13623921 |
1 |
油散出油钢管总成 |
steel pipe assy. |
2-151-11 |
11 |
13556614 |
2 |
管夹支撑 |
plate SY215C9M3K.1.2A.2.15 |
2-151-12 |
12 |
13640536 |
1 |
胶管总成 |
hose SY215C9M3K.1.2A.2-3 |
2-151-13 |
13 |
A210111000101 |
3 |
螺栓M12×25GB5783 10.9级 |
Bolt M12×25GB5783 10.9 |
2-151-14 |
14 |
24000639 |
3 |
垫圈12GB97.1 达克锈 |
Washer |
2-151-15 |
15 |
12999994 |
2 |
管夹 |
plate SY215C9M2K.1.2A.2-12 |
2-151-16 |
16 |
13623363 |
1 |
油散进油钢管总成 |
steel pipe assy. |
2-151-17 |
17 |
A820201001260 |
1 |
R2阀盖板 |
Cover plate, valve |
2-151-18 |
18 |
A210204000196 |
2 |
螺钉 |
Screw M10×20GB70.1 |
2-151-19 |
19 |
B230101000244 |
4 |
O形圈 |
O-ring |
2-151-20 |
20 |
A210111000197 |
4 |
螺栓 |
Bolt M10×25GB5783 10.9 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-153-21 |
21 |
24000637 |
4 |
垫圈10GB97.1 达克锈 |
Washer |
2-153-22 |
22 |
B230101000366 |
4 |
O形圈 |
O-ring 59.4×3.1JISB2401 |
2-153-23 |
23 |
A210204000462 |
4 |
螺钉M12×45GB70.1 10.9级 |
Screw M12×45GB70.1 10.9 |
2-153-24 |
24 |
60205580 |
1 |
单向阀 |
Valve,one-way |
2-153-25 |
25 |
60205581 |
1 |
单向阀 |
Check valve |
2-153-26 |
26 |
A210204000464 |
4 |
螺钉M12×90GB70.1 10.9级 |
Screw M12×90GB70.1 10.9 |
2-153-27 |
27 |
A210204000206 |
4 |
螺钉M12×35GB70.1 10.9级 |
Screw M12×35GB70.1 10.9 |
2-153-28 |
28 |
13171843 |
1 |
法兰 |
flange SY305C9I2KH.1.2-1A |

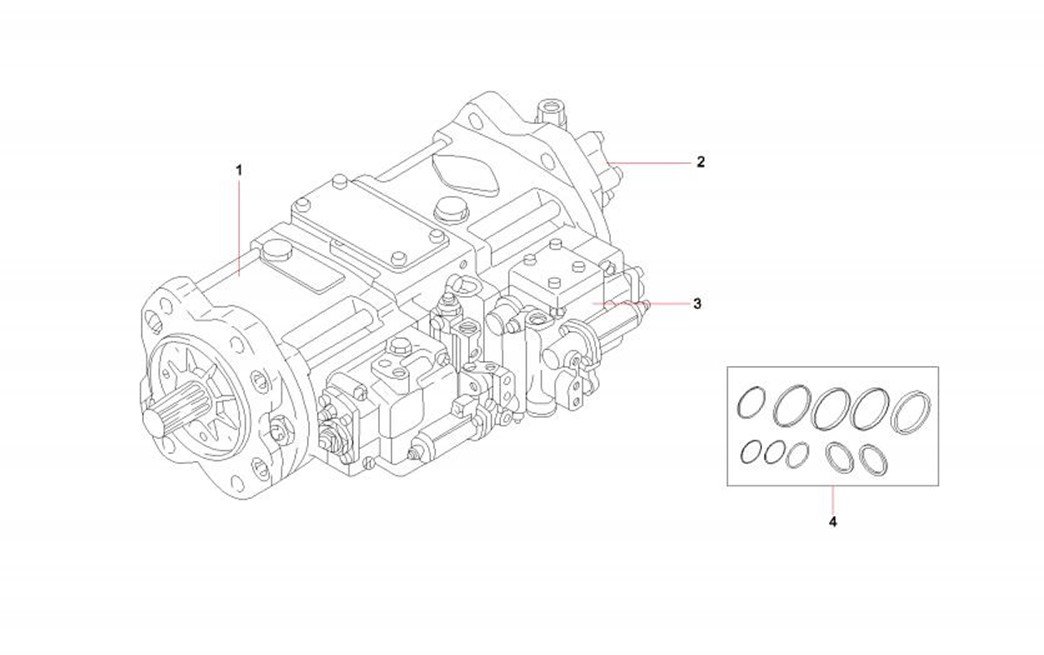

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-155-1 |
1 |
60081915 |
1 |
柱塞泵组件 |
Pump GP, plunger |
2-155-2 |
2 |
60000735 |
1 |
先导齿轮泵 |
Pump, gear, pilot |
2-155-3 |
3 |
60193167 |
2 |
主泵调节器 |
Regulator, main pump |
2-155-4 |
4 |
60204222 |
1 |
主泵维修包 |
Main pump repairing bag |

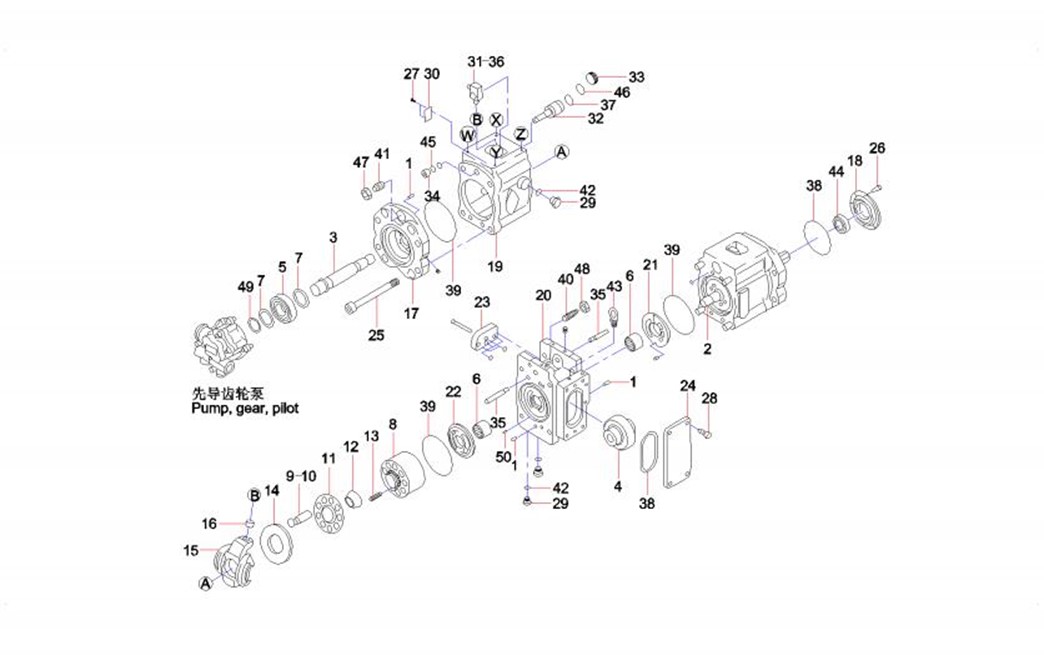

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-157-1 |
1 |
60008878 |
4 |
销 |
Pin |
2-157-2 |
2 |
60008528 |
1 |
驱动轴 |
Sprocket |
2-157-3 |
3 |
60008527 |
1 |
驱动轴 |
Sprocket |
2-157-4 |
4 |
60008492 |
1 |
1号齿轮 |
Gear |
2-157-5 |
5 |
60006940 |
2 |
前轴承 |
Bearing, front |
2-157-6 |
6 |
60008726 |
2 |
轴承 |
Bearing |
2-157-7 |
7 |
60008582 |
4 |
垫片 |
Gasket |
2-157-8 |
8 |
B229900005459 |
2 |
主泵缸体 |
Body, cylinder, main pump |
2-157-9 |
9 |
60008519 |
18 |
柱塞 |
Plunger |
2-157-10 |
10 |
60008517 |
18 |
滑靴 |
Slipper |
2-157-11 |
11 |
60008516 |
2 |
架体 |
Bracket |
2-157-12 |
12 |
B229900005452 |
2 |
球面衬套 |
Bushing, spherical |
2-157-13 |
13 |
60008545 |
18 |
弹簧 |
Spring |
2-157-14 |
14 |
B229900005449 |
2 |
滑靴盘 |
Plate, shoe |
2-157-15 |
15 |
B229900005455 |
2 |
斜盘 |
Plate, swash |
2-157-16 |
16 |
60008732 |
2 |
衬套 |
Sleeve |
2-157-17 |
17 |
B229900005456 |
2 |
斜盘支撑台 |
Support, swash plate |
2-157-18 |
18 |
60008531 |
1 |
轴承盖板 |
Coverplate, bearing |
2-157-19 |
19 |
60039298 |
2 |
泵体 |
Pump body |
2-157-20 |
20 |
60039372 |
1 |
配油壳体 |
Casing, oil distribution |
