SANY SY245C SY245C9 SY245C9M3KH EXCAVATOR parts catalog 12
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-87-1 |
1 |
A820606030376 |
1 |
盖 |
Cover |
2-87-2 |
2 |
A820301012418 |
2 |
销 |
Pin |
2-87-3 |
3 |
A820102010428 |
2 |
密封垫 |
Seal, ring |
2-87-4 |
4 |
A820205000955 |
1 |
方接头 |
Joint, square |
2-87-5 |
5 |
B229900000686 |
2 |
黄油嘴 |
Fitting, grease |
2-87-6 |
6 |
A820205000954 |
1 |
方接头 |
Joint, square |
2-87-7 |
7 |
A820102010474 |
2 |
垫圈 |
Washer |
2-87-8 |
8 |
A210711000010 |
1 |
管接头 |
Connector, pipe |
2-87-9 |
9 |
12641855 |
1 |
硬管 |
PipeSY265C9.1.7A-1 |
2-87-10 |
10 |
A820101118370 |
1 |
管夹 |
Clamp, pipe |
2-87-11 |
11 |
24000637 |
1 |
垫圈10GB97.1 达克锈 |
Washer |
2-87-12 |
12 |
A210111000195 |
1 |
螺栓 |
Bolt M10×16GB5783 10.9 |
2-87-13 |
13 |
A210770000195 |
1 |
管接头 |
Connector, pipe |
2-87-14 |
14 |
60231052 |
40 |
螺栓M24×80DIN931 10.9级 |
Bolt |
2-87-15 |
15 |
60202635 |
34 |
螺栓M24×130DIN931 10.9级 |
Bolt |
2-87-16 |
16 |
A210491000122 |
74 |
垫圈 |
Washer 24GB1230 |
2-87-17 |
17 |
12621577 |
1 |
回转支承 |
Slewing RingSSF1405/40CWHⅡ |

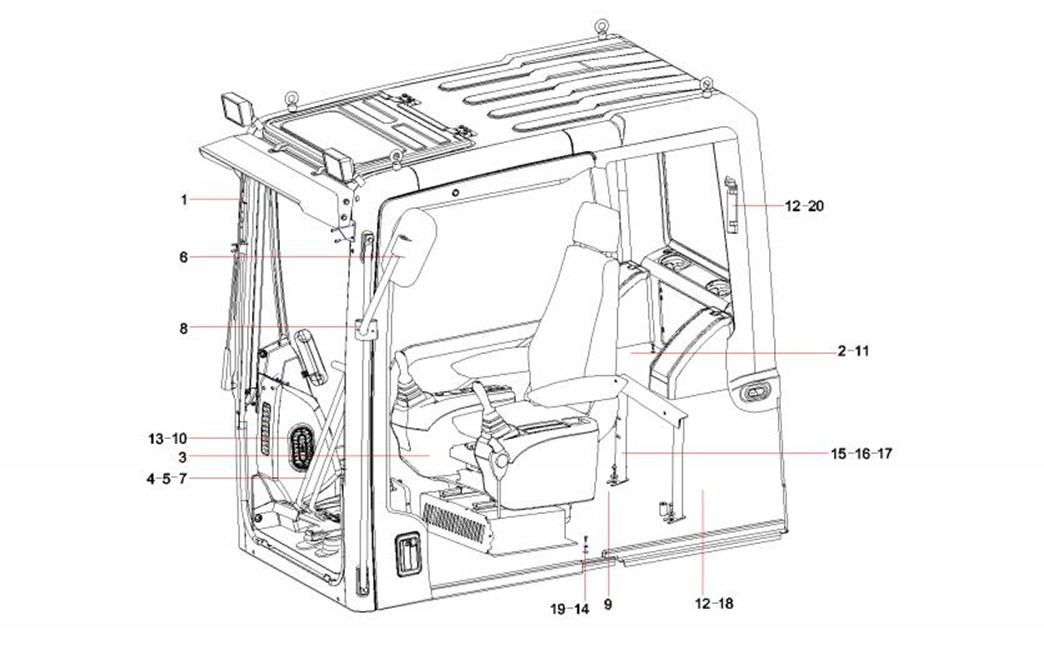

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-89-1 |
1 |
13337189 |
1 |
中挖驾驶室分总成 |
JWZW03 Middle excavator cab |
2-89-2 |
2 |
24000633 |
4 |
垫圈8GB97.1 达克锈 |
Washer |
2-89-3 |
3 |
13655795 |
1 |
座椅及操纵箱 |
Seat and controlbox |
2-89-4 |
4 |
24000639 |
5 |
垫圈12GB97.1 达克锈 |
Washer |
2-89-5 |
5 |
A210111000202 |
5 |
螺栓 |
Bolt M12×30GB578310.9 |
2-89-6 |
6 |
60151838 |
1 |
驾驶室后视镜 |
Mirror, rear view, cab |
2-89-7 |
7 |
13215665 |
1 |
行走操纵机构 |
Running control mechanism |
2-89-8 |
8 |
12051215 |
1 |
后视镜支架组件 |
Bracket GP, rear view mirror |
2-89-9 |
9 |
A229900010630 |
1 |
吹脚风道 |
Passage, air, foot-blowing |
2-89-10 |
10 |
A210204000340 |
4 |
螺钉M8×16GB70.1 10.9级 |
Screw M8×16GB70.1 10.9 |
2-89-11 |
11 |
10567493 |
1 |
吹脚风道密封海绵 |
Sponge, sealing, floor air outlet |
2-89-12 |
12 |
60312104 |
1 |
简易式干粉灭火器 |
Simple dry-chemical fire |
2-89-13 |
13 |
13227051 |
1 |
底板架 |
Bottom board rack of cab |
2-89-14 |
14 |
60060565 |
12 |
垫圈8GB96.1 达克锈 |
Washer |
2-89-15 |
15 |
A210111000343 |
12 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
2-89-16 |
16 |
变更或见其他配置 |
1 |
立架焊接件 |
frame SY245C9.1.5.7 |
2-89-17 |
17 |
24000511 |
5 |
垫圈8GB93 达克锈 |
Washer |
2-89-18 |
18 |
A210111000204 |
6 |
螺栓 |
Bolt M12×40GB5783 10.9 |
2-89-19 |
19 |
60060548 |
6 |
垫圈12GB96.1 达克锈 |
Washer 12GB96.1 |
2-89-20 |
20 |
变更或见其他配置 |
2 |
螺钉 |
Screw M6×16GB819.1 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
2-91-1 |
1 |
13337190 |
1 |
JWZW03中挖驾驶室分主体 JWZW03 Middle excavator cab |

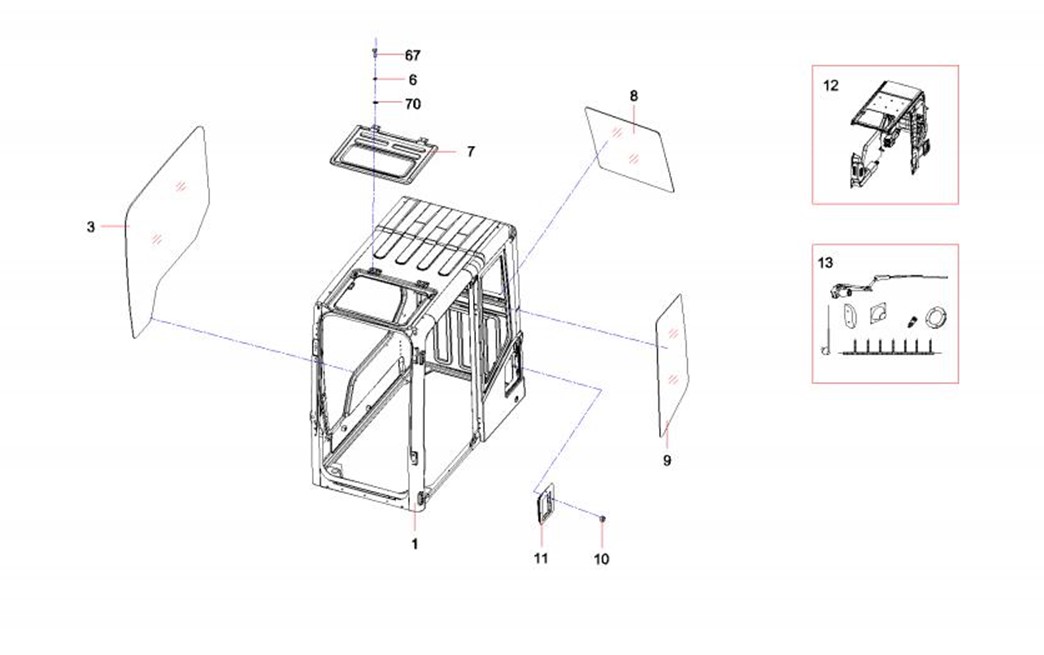

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-93-1 |
1 |
13366008 |
1 |
驾驶室本体 |
Assembly, body, main part |
2-93-3 |
3 |
11648012 |
1 |
右侧玻璃 |
Glass,right-hand |
2-93-6 |
6 |
A210401000017 |
7 |
垫圈 |
Washer 8GB93 |
2-93-7 |
7 |
11162034 |
1 |
天窗总成 |
Window AS, cab roof |
2-93-8 |
8 |
11094594 |
1 |
后围玻璃 |
Glass, rear wall |
2-93-9 |
9 |
10138049 |
1 |
左侧玻璃 |
Glass, left |
2-93-10 |
10 |
A210307000017 |
7 |
螺母 |
Nut M10GB6170 |
2-93-11 |
11 |
10137654 |
1 |
风窗挡水板总成 |
Baffle GP, windshield |
2-93-12 |
12 |
13069429 |
1 |
内饰总成 |
Inner-decoration, assembly |
2-93-13 |
13 |
12302091 |
1 |
中挖驾驶室GPS电气总成 |
Electrical systerm |
2-93-67 |
67 |
A210111000089 |
8 |
螺栓 |
Bolt M8×20GB5783 |
2-93-70 |
70 |
A210404000005 |
8 |
垫圈 |
Washer 8GB96.1 |

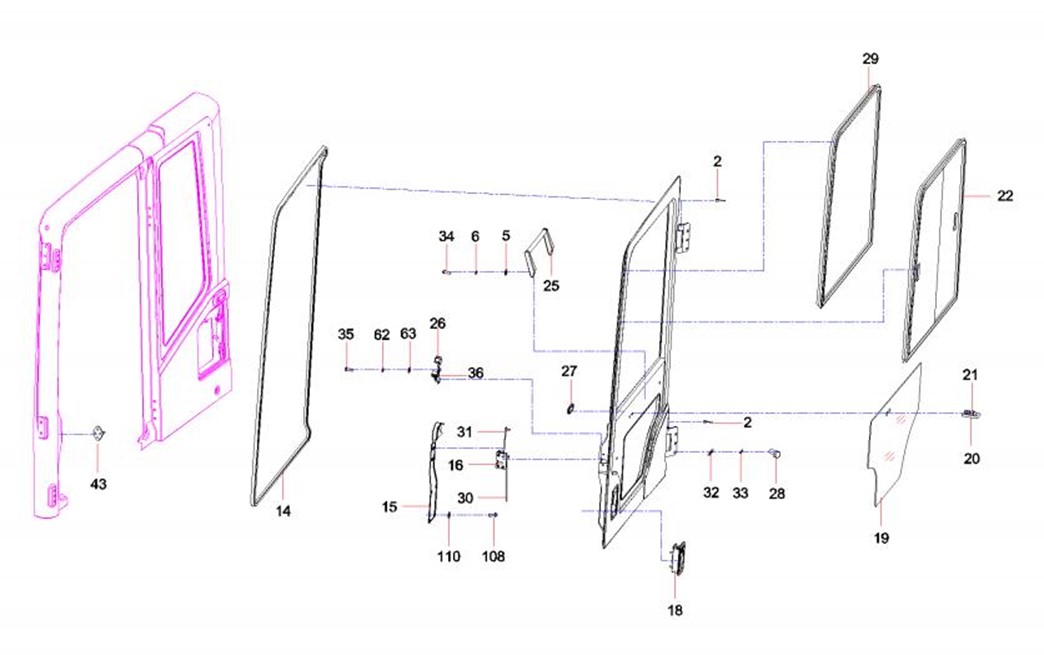

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-95-2 |
2 |
A290000002660 |
2 |
黄油嘴通用保护帽 |
Cap, Protective, Universal, Nipple, |
2-95-5 |
5 |
A210405000007 |
7 |
垫圈 |
Washer 8GB97.1 |
2-95-14 |
14 |
10128925 |
1 |
门内侧密封条 |
Strip, inner sealing, cab door |
2-95-15 |
15 |
10128962 |
1 |
门内盖板 |
Coverplate, inside, cab door |
2-95-16 |
16 |
A222200000147 |
1 |
车门锁 |
Lock AS |
2-95-18 |
18 |
A229900008575 |
1 |
车门锁外把手总成 |
Grip handle AS, outer, cab door |
2-95-19 |
19 |
10138052 |
1 |
门下玻璃 |
Glass, lower, cab door |
2-95-20 |
20 |
10138053 |
1 |
门外锁扣 |
Catch, lock, cab door lock |
2-95-21 |
21 |
10133023 |
4 |
橡胶保护帽 |
Cap, protection, rubber |
2-95-22 |
22 |
13174512 |
1 |
门推窗 |
Sliding window of door JWDW01-1 |
2-95-25 |
25 |
A229900002860 |
1 |
门拉手 |
Handle, grip, cab door |
2-95-26 |
26 |
10166212 |
1 |
门锁内把手 |
Handhold, inside, cab door lock |
2-95-27 |
27 |
10128922 |
1 |
橡胶帽 |
Cap, rubber |
2-95-28 |
28 |
A210111000037 |
2 |
螺栓 |
Bolt M12×25GB5783 |
2-95-29 |
29 |
10473839 |
1 |
门窗框橡胶条 |
Seal, Sliding Door |
2-95-30 |
30 |
60107456 |
1 |
门锁推杆 |
Push rod, door lock |
2-95-31 |
31 |
60107458 |
1 |
门锁推杆 |
Push rod, door lock |
2-95-32 |
32 |
A210405000001 |
3 |
垫圈 |
Washer 12GB97.1 |
2-95-33 |
33 |
A210401000002 |
3 |
垫圈 |
Washer 12GB93 |
2-95-34 |
34 |
A210210000007 |
2 |
螺钉 |
Screw M8×20GB818 |
