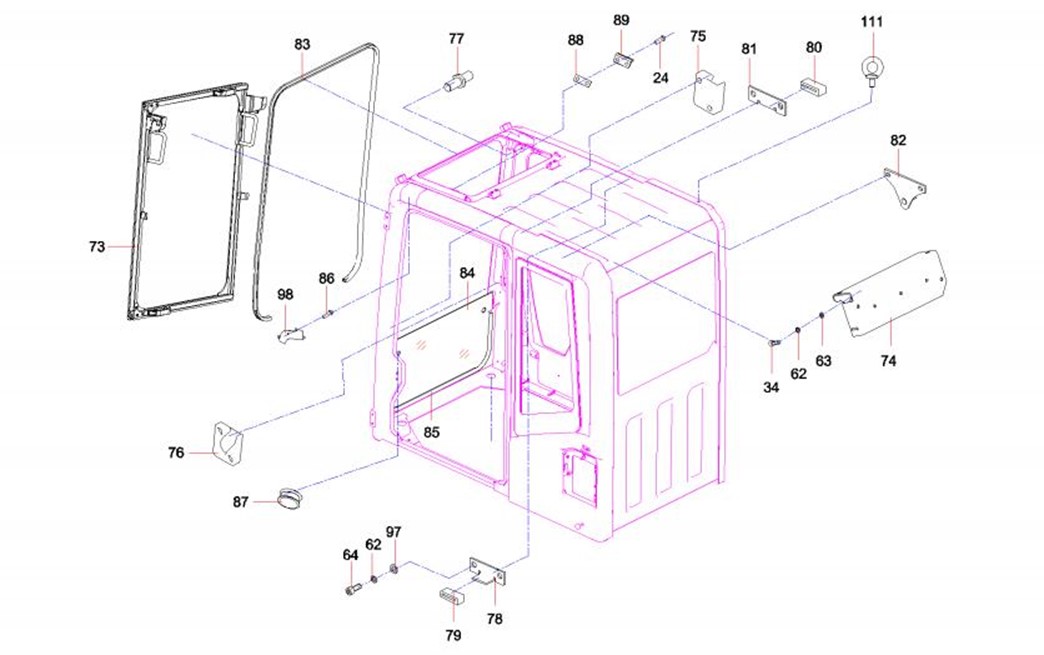

SANY SY245C SY245C9 SY245C9M3KH EXCAVATOR parts catalog 14
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-107-24 |
24 |
A210211000010 |
4 |
螺钉 |
Screw M8×16GB819.1 |
2-107-64 |
64 |
A210111000080 |
4 |
螺栓 |
Bolt M6×20GB5783 |
2-107-73 |
73 |
11181278 |
1 |
前窗总成 |
Front window assembly |
2-107-74 |
74 |
A229900008232 |
1 |
弹簧平衡器 |
Balancer, spring |
2-107-75 |
75 |
A229900008235 |
1 |
导轨左侧限位块 |
Stopper, left, guide rail |
2-107-76 |
76 |
A229900008233 |
1 |
导轨右侧限位块 |
Stopper, right, guide rail |
2-107-77 |
77 |
10138035 |
2 |
前窗前锁扣 |
Lock catch, front, front window |
2-107-78 |
78 |
11462329 |
1 |
右缓冲块 |
Bumper block, right |
2-107-79 |
79 |
11593196 |
1 |
前窗右固定块 |
Fixed block, right, front window |
2-107-80 |
80 |
11462351 |
1 |
左缓冲块 |
Block,cushioning,left |
2-107-81 |
81 |
11462138 |
1 |
前窗左固定块 |
Fixed block, left, front window |
2-107-82 |
82 |
A222200000150 |
2 |
前窗后锁扣 |
Lock catch, rear, front window |
2-107-83 |
83 |
11141364 |
1 |
前窗密封条 |
Strip, sealing, front window |
2-107-84 |
84 |
11093782 |
1 |
前下玻璃 |
Front lower glass |
2-107-85 |
85 |
11139289 |
1 |
前窗下玻璃密封条 |
Strip, sealing |
2-107-86 |
86 |
A210204000134 |
2 |
螺钉 |
Screw M6×35GB70.1 |
2-107-87 |
87 |
A229900008238 |
2 |
前下玻璃把手总成 |
Handhold AS, lower front glass |
2-107-88 |
88 |
11324927 |
2 |
螺母板 |
Plate,nut |
2-107-89 |
89 |
10138038 |
2 |
天窗锁扣 |
Lock catch, roof window |
2-107-97 |
97 |
A210404000009 |
7 |
垫圈 |
Washer 6GB96.1 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-109-98 |
98 |
60090897 |
1 |
转弯角 |
Corner,rotary |
2-109-111 |
111 |
A210214000002 |
4 |
螺钉 |
Screw M16GB825 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-111-45 |
45 |
60045595 |
1 |
装饰条 |
Strip, decorative |
2-111-46 |
46 |
A210204000131 |
3 |
螺钉 |
Screw M6×20GB70.1 |
2-111-90 |
90 |
10465291 |
2 |
空调罩左支架总成 |
Left bracket AS,air conditioner |
2-111-92 |
92 |
11762934 |
1 |
空调盖板总成 |
Air conditioner cover GP |
2-111-94 |
94 |
12048863 |
1 |
显示屏支架 |
Bracket monitor |
2-111-95 |
95 |
11648652 |
1 |
显示器安装板 |
Mounting plate, monitor |
2-111-96 |
96 |
11764044 |
1 |
前控箱上支架总成 |
Bracket, monitor, display |
2-111-101 |
101 |
11277865 |
2 |
防风海绵一 |
Wind protection sponge |
2-111-102 |
102 |
11277867 |
3 |
防风海绵三 |
Wind protection sponge |
2-111-103 |
103 |
A229900008231 |
1 |
左下固定块 |
Block, fixing, lower left |
2-111-104 |
104 |
A229900008230 |
1 |
右下固定块 |
Block, fixing, lower right |
2-111-105 |
105 |
A229900008229 |
2 |
侧固定块 |
Block,fixed,long |
2-111-109 |
109 |
11574210 |
2 |
密封条堵头 |
Plug,strip,seal |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

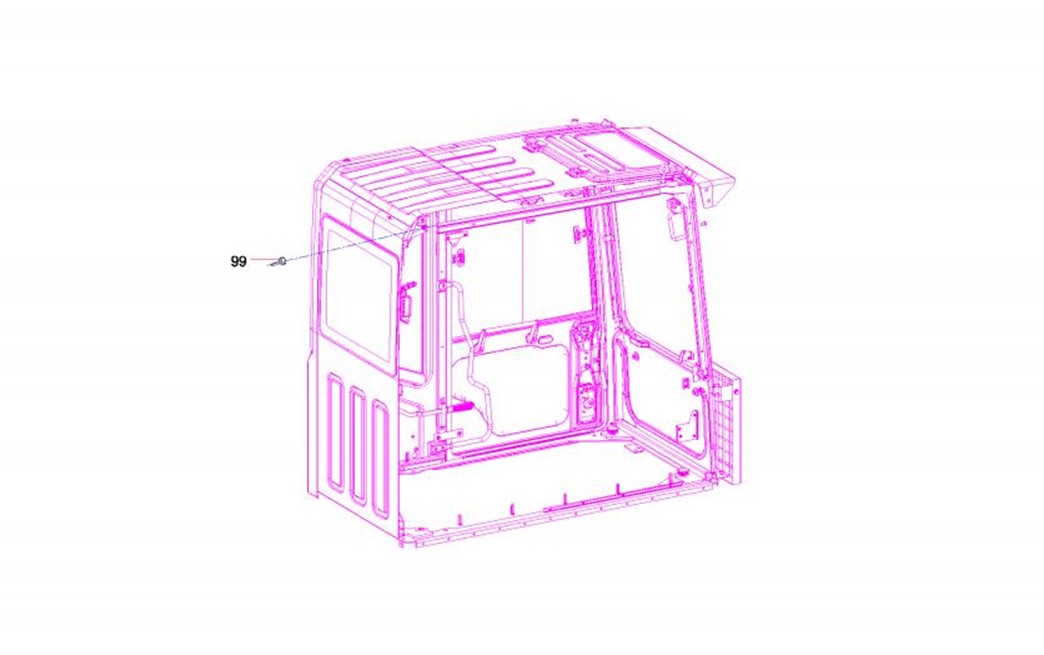

2-113-99 |
99 |
12768399 |
2 |
前窗防撞块 |
Stop, front window |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-115-6 |
6 |
变更或见其他配置 |
1 |
右侧围总成 |
Side wall GP,right |
2-115-7 |
7 |
变更或见其他配置 |
1 |
右侧围后饰板总成 |
Cover plate,rear,side wall,right |
2-115-8 |
8 |
变更或见其他配置 |
1 |
右后立柱板 |
Plate,upright column,right rear |
2-115-9 |
9 |
变更或见其他配置 |
1 |
顶棚 |
Ceiling |
2-115-11 |
11 |
变更或见其他配置 |
11 |
顶棚卡扣 |
Bayonet catch, top shed |
2-115-12 |
12 |
变更或见其他配置 |
1 |
方形膨胀卡扣 |
Expansion clip, square |
2-115-17 |
17 |
变更或见其他配置 |
2 |
工具箱 |
Toolbox |
2-115-18 |
18 |
变更或见其他配置 |
1 |
储风管 |
Reservoir,air |
2-115-19 |
19 |
变更或见其他配置 |
1 |
后部风管接头总成 |
Connector GP,ventilation pipe,rear |
2-115-20 |
20 |
变更或见其他配置 |
2 |
出风口 |
Outlet, air |
2-115-21 |
21 |
变更或见其他配置 |
1 |
空调罩 |
Harness, air conditioner |
2-115-22 |
22 |
变更或见其他配置 |
1 |
杂物盒冷藏通风管保护套 |
Protective sleeve,ventilation |
2-115-23 |
23 |
变更或见其他配置 |
1 |
杂物盒风管 |
Glove case blowing |
2-115-24 |
24 |
变更或见其他配置 |
2 |
软管环箍 |
Hoop, hose |
2-115-29 |
29 |
变更或见其他配置 |
2 |
右侧风口接头 |
Joint,air outlet,right-hand |
2-115-30 |
30 |
变更或见其他配置 |
2 |
波纹连接管 |
Pipe,connection,corrugated |
2-115-31 |
31 |
变更或见其他配置 |
1 |
喉箍 |
Clamp |
2-115-33 |
33 |
变更或见其他配置 |
7 |
自攻螺钉 |
Screw, tapping ST3.5×16GB846 |
2-115-34 |
34 |
变更或见其他配置 |
4 |
垫圈 |
Washer 4GB97.1 |
2-115-36 |
36 |
变更或见其他配置 |
22 |
垫圈 |
Washer 6GB97.1 |
