SANY SY245C SY245C9 SY245C9M3KH EXCAVATOR parts catalog 24
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

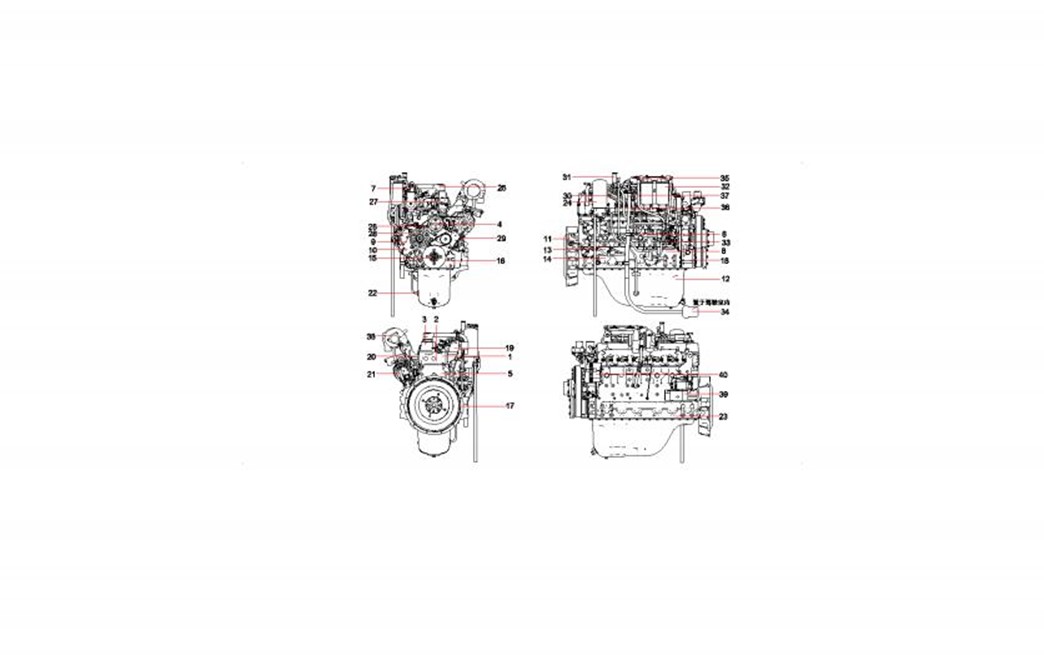

2-207-1 |
1 |
60305499 |
1 |
气缸盖D06FRC-TAA 147kW-国三 |
Cylinder head |
2-207-2 |
2 |
60215300 |
1 |
气门机构 |
Valve mechanism |
2-207-3 |
3 |
60305500 |
1 |
摇臂盖D06FRC-TAA 147kW-国三 |
Cover, rocker |
2-207-4 |
4 |
60291030 |
1 |
凸轮轴挺杆 |
Tappet, camshaft |
2-207-5 |
5 |
60215303 |
1 |
曲轴箱 |
Crankcase |
2-207-6 |
6 |
60215304 |
1 |
放油阀和管 |
Valve, oil drain & pipe |
2-207-7 |
7 |
60215305 |
1 |
吊环 |
Ring, lifting |
2-207-8 |
8 |
60215306 |
1 |
主轴承 |
Bearing, main |
2-207-9 |
9 |
60215307 |
1 |
正时齿轮箱第一部分 |
Housing, front |
2-207-10 |
10 |
60215308 |
1 |
正时齿轮箱第二部分 |
Housing, front |
2-207-11 |
11 |
60215309 |
1 |
飞轮壳 |
Housing, flywheel |
2-207-12 |
12 |
60215310 |
1 |
油底壳 |
Pan, engine oil |
2-207-13 |
13 |
60305501 |
1 |
活塞D06FRC-TAA 147kW-国三 |
Piston |
2-207-14 |
14 |
60305502 |
1 |
连杆D06FRC-TAA 147kW-国三 |
Rod, connecting |
2-207-15 |
15 |
60215313 |
1 |
曲轴 |
Crankshaft |
2-207-16 |
16 |
60215314 |
1 |
曲轴皮带轮 |
Pulley, crankshaft |
2-207-17 |
17 |
60215315 |
1 |
飞轮 |
Flywheel |
2-207-18 |
18 |
60215316 |
1 |
正时齿轮 |
Gear, timing |
2-207-19 |
19 |
60305503 |
1 |
进气系统D06FRC-TAA 147kW-国 |
Air inlet system |
2-207-20 |
20 |
60215318 |
1 |
排气系统 |
Exhaust system |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-209-21 |
21 |
60215319 |
1 |
涡轮增压器机油管路 |
Pipe, oil, turbocharger |
2-209-22 |
22 |
60215321 |
1 |
机油过滤器 |
Filter, engine oil |
2-209-23 |
23 |
60215322 |
1 |
机油冷却器 |
Cooler, engine oil |
2-209-24 |
24 |
60215323 |
1 |
机油滤清器 |
Filter, engine oil |
2-209-25 |
25 |
60215324 |
1 |
呼吸器 |
Breather |
2-209-26 |
26 |
60215325 |
1 |
水泵皮带轮 |
Pulley, water pump |
2-209-27 |
27 |
60291031 |
1 |
冷却系统 |
Cooling system |
2-209-28 |
28 |
60291032 |
1 |
风扇皮带轮和隔套 |
FAN PULLET & SPACER |
2-209-29 |
29 |
60215328 |
1 |
V带 |
V-belt |
2-209-30 |
30 |
60291033 |
1 |
燃油系统(第一部分) |
FUEL SYSTEM(PART-1) |
2-209-31 |
31 |
60215330 |
1 |
燃油系统(第二部分) |
System, fuel |
2-209-32 |
32 |
60215331 |
1 |
燃油滤清器 |
Strainer AS, fuel (float gauge) |
2-209-33 |
33 |
60215332 |
1 |
喷油泵 |
Pump, fuel injection |
2-209-34 |
34 |
60215335 |
1 |
发动机控制器 |
Controller, engine |
2-209-35 |
35 |
60305504 |
1 |
线束固定第一部分D06FRC-TAA |
Harness, fixing |
2-209-36 |
36 |
60305505 |
1 |
线束固定第二部分D06FRC-TAA |
Harness, fixing |
2-209-37 |
37 |
60215338 |
1 |
附件 |
Accessory |
2-209-38 |
38 |
60305490 |
1 |
涡轮增压器总成 |
TURBOCHARGER ASSY |
2-209-39 |
39 |
60215333 |
1 |
启动器 |
Relay , starting |
2-209-40 |
40 |
60215334 |
1 |
充电机 |
Alternator |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-211-1 |
1 |
变更或见其他配置 |
6 |
密封盖 |
Cover, seal |
2-211-2 |
2 |
变更或见其他配置 |
16 |
密封盖 |
Cover, seal |
2-211-3 |
3 |
变更或见其他配置 |
1 |
气缸盖垫片 |
Gasket, cylinder head |
2-211-4 |
4 |
变更或见其他配置 |
26 |
气缸盖螺栓 |
Bolt , cylinder head |
2-211-5 |
5 |
变更或见其他配置 |
1 |
排气堵头 |
Plug, exhaust |
2-211-6 |
6 |
变更或见其他配置 |
1 |
密封垫圈 |
Washer, seal |
2-211-7 |
7 |
变更或见其他配置 |
1 |
气缸盖 |
Cylinder head |
2-211-8 |
8 |
变更或见其他配置 |
6 |
进气门座 |
Seat, air inlet valve |
2-211-9 |
9 |
变更或见其他配置 |
6 |
排气门座 |
Seat, exhaust valve |
2-211-10 |
10 |
变更或见其他配置 |
6 |
进气导管 |
Guide, air inlet |
2-211-11 |
11 |
变更或见其他配置 |
6 |
排气导管 |
Guide, exhaust |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

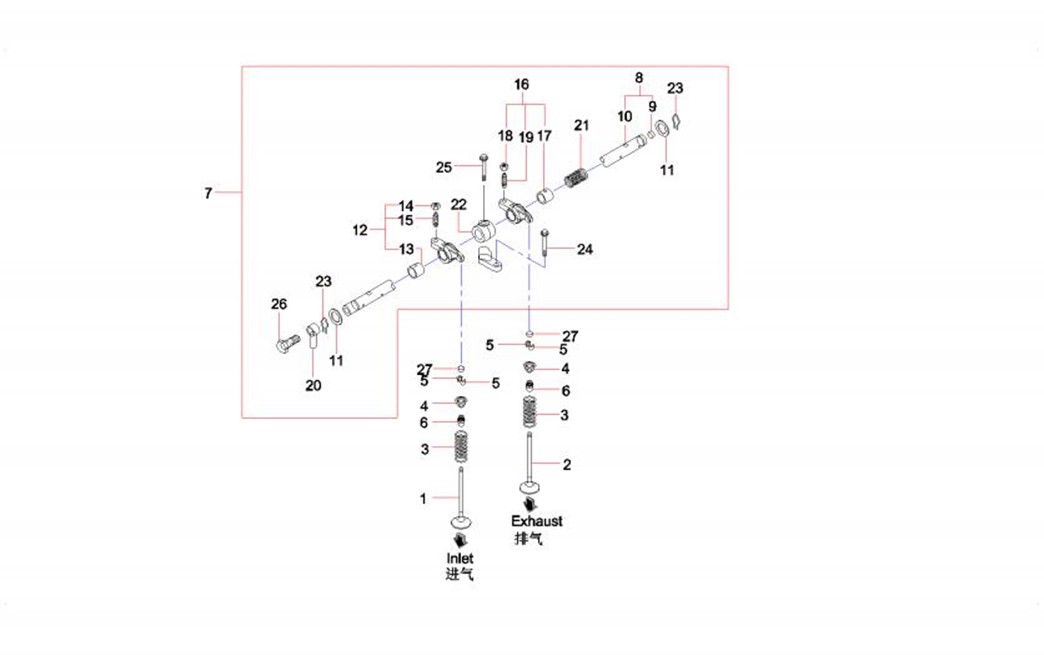

2-213-1 |
1 |
60214379 |
6 |
进气门 |
Valve, air inlet |
2-213-2 |
2 |
60214480 |
6 |
排气门 |
Valve, exhaust |
2-213-3 |
3 |
60214481 |
12 |
气门弹簧 |
Spring, valve |
2-213-4 |
4 |
60214186 |
12 |
固定架 |
Bracket |
2-213-5 |
5 |
60214471 |
24 |
气门销 |
Pin, valve |
2-213-6 |
6 |
60214185 |
12 |
油封 |
Seal, oil |
2-213-7 |
7 |
60214285 |
1 |
摇臂和摇臂轴总成 |
Rocker & shaft AS |
2-213-8 |
8 |
60214288 |
1 |
摇臂轴总成 |
Shaft AS, arm, rocker |
2-213-9 |
9 |
60214155 |
1 |
密封盖 |
Cover, seal |
2-213-10 |
10 |
60214289 |
1 |
摇臂轴 |
Shaft, rocker arm |
2-213-11 |
11 |
60214378 |
4 |
垫圈 |
Washer |
2-213-12 |
12 |
60214392 |
6 |
摇臂 |
Arm, rocker |
2-213-13 |
13 |
60214194 |
6 |
轴套 |
Sleeve, shaft |
2-213-14 |
14 |
60214510 |
6 |
堵塞螺母 |
Nut, plug |
2-213-15 |
15 |
60214573 |
6 |
调节螺杆 |
Screw, adjusting |
2-213-16 |
16 |
60214470 |
6 |
摇臂 |
Arm, rocker |
2-213-17 |
17 |
60214194 |
6 |
轴套 |
Sleeve, shaft |
2-213-18 |
18 |
60214510 |
6 |
堵塞螺母 |
Nut, plug |
2-213-19 |
19 |
60214573 |
6 |
调节螺杆 |
Screw, adjusting |
2-213-20 |
20 |
60214472 |
1 |
油管 |
Hose, fuel |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-215-21 |
21 |
60214473 |
4 |
摇臂轴弹簧 |
Spring |
2-215-22 |
22 |
60214474 |
6 |
支架 |
Bracket |
2-215-23 |
23 |
60214520 |
4 |
卡环 |
Clamp |
2-215-24 |
24 |
60214552 |
6 |
螺栓(带法兰) |
Bolt |
2-215-25 |
25 |
60214556 |
6 |
螺栓(带法兰) |
Bolt |
2-215-26 |
26 |
60214560 |
1 |
铰接螺栓 |
Bolt, link |
2-215-27 |
27 |
60214192 |
12 |
盖 |
Cover |
