SANY SY285C SY285C9 SY285C9I3K EXCAVATOR parts catalog 29

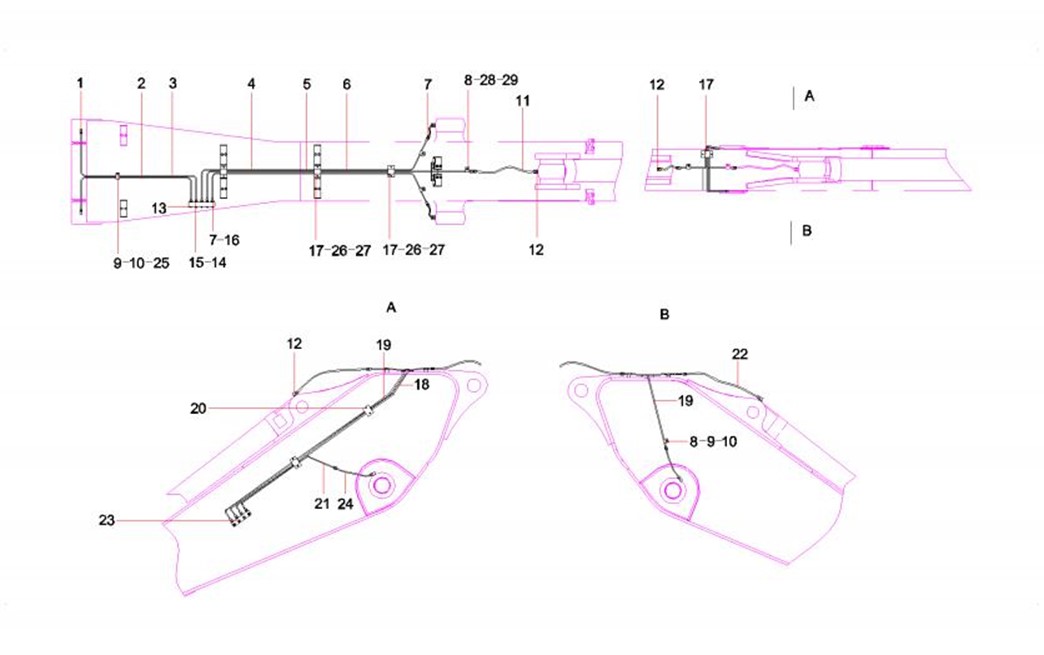

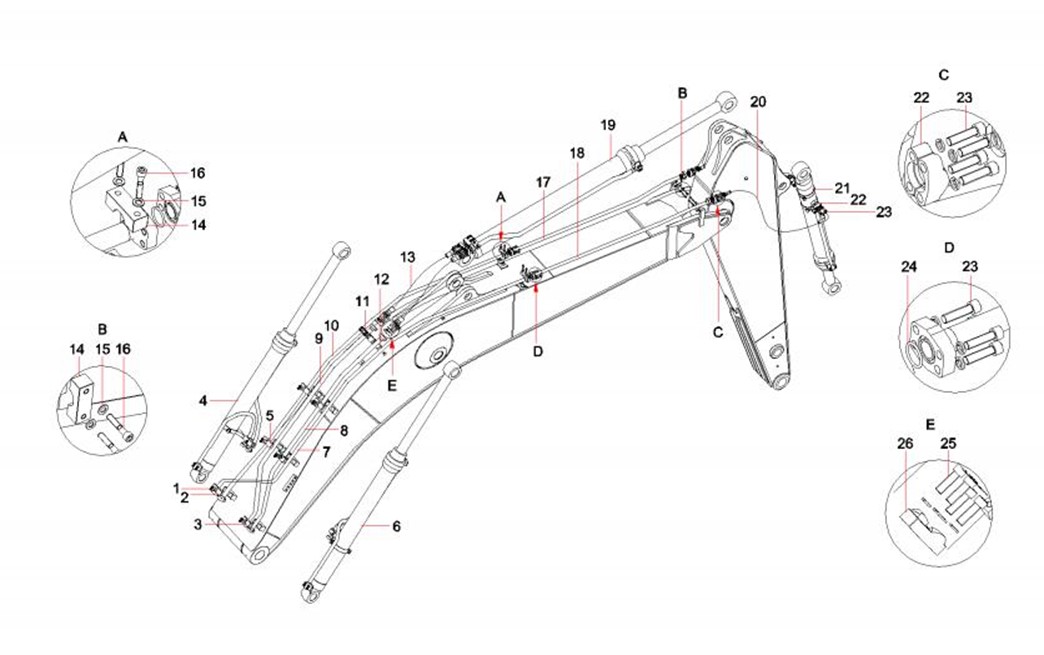

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-13-1 |
1 |
A210204000353 |
32 |
螺钉M14×50GB70.1 10.9级 |
Screw |
4-13-2 |
2 |
11163545 |
1 |
上管夹 |
Clamp, pipe |
4-13-3 |
3 |
11163549 |
1 |
上管夹 |
Clamp, pipe |
4-13-4 |
4 |
11161836 |
1 |
左动臂油缸管路 |
Pipeline, boom cylinder |
4-13-5 |
5 |
11163551 |
4 |
上管夹 |
Clamp, pipe |
4-13-6 |
6 |
11161716 |
1 |
右动臂油缸管路 |
Pipeline, boom cylinder |
4-13-7 |
7 |
11458688 |
1 |
钢管总成 |
Pipe GP, steel |
4-13-8 |
8 |
12833342 |
1 |
斗杆有杆腔钢管总成 |
Steel Pipe Assy.SY285C9I2K.3.1.4 |
4-13-9 |
9 |
12833340 |
1 |
斗杆无杆腔钢管总成 |
Steel Pipe Assy.SY285C9I2K.3.1.3 |
4-13-10 |
10 |
11458570 |
1 |
钢管总成 |
Pipe GP, steel |
4-13-11 |
11 |
11163552 |
2 |
上管夹 |
Clamp, pipe |
4-13-12 |
12 |
11163553 |
2 |
管夹 |
Clamp, pipe |
4-13-13 |
13 |
11836087 |
2 |
胶管 |
hose |
4-13-14 |
14 |
12055362 |
6 |
管夹 |
Clamp |
4-13-15 |
15 |
24000639 |
12 |
垫圈12GB97.1 达克锈 |
Washer |
4-13-16 |
16 |
A210204000351 |
12 |
螺钉M12×50GB70.1 12.9级 |
Screw M12×50GB70.1 12.9 |
4-13-17 |
17 |
11162456 |
1 |
钢管总成 |
Pipe GP, steel |
4-13-18 |
18 |
11162119 |
1 |
钢管总成 |
Pipe GP, steel |
4-13-19 |
19 |
11507647 |
1 |
斗杆油缸管路 |
Pipeline, arm cylinder |
4-13-20 |
20 |
60005837 |
2 |
胶管 |
Hose, rubber |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-15-21 |
21 |
11577804 |
1 |
铲斗油缸管路 |
Pipeline, bucket cylinder |
4-15-22 |
22 |
B210780000004 |
8 |
对开法兰 |
Flange, split |
4-15-23 |
23 |
21027533 |
8 |
螺钉M12×55GB70.1 10.9级 |
Screw |
4-15-24 |
24 |
A210609000142 |
2 |
O形圈 |
O-ring 32.5×3.55GB3452.1 |
4-15-25 |
25 |
A210204000462 |
16 |
螺钉M12×45GB70.1 10.9级 |
Screw M12×45GB70.1 10.9 |
4-15-26 |
26 |
B210780000693 |
8 |
对开法兰 |
Flange, SAE |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

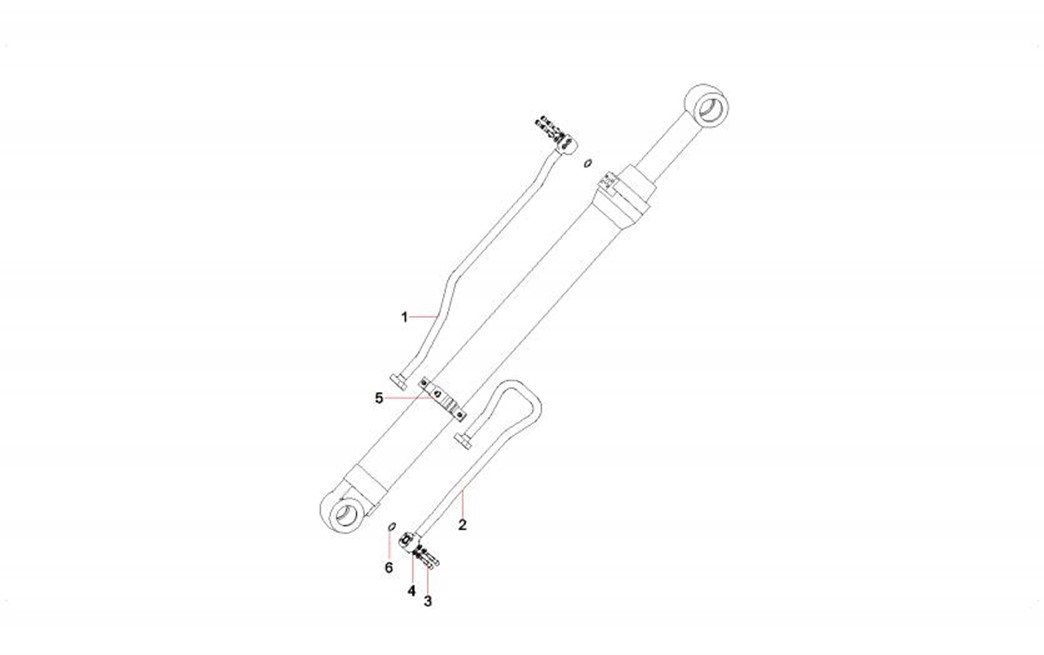

4-17-1 |
1 |
11644179 |
1 |
钢管总成 |
Pipe GP, steel |
4-17-2 |
2 |
11161537 |
1 |
钢管总成 |
Pipe GP, steel |
4-17-3 |
3 |
24000639 |
8 |
垫圈12GB97.1 达克锈 |
Washer |
4-17-4 |
4 |
21027533 |
8 |
螺钉M12×55GB70.1 10.9级 |
Screw |
4-17-5 |
5 |
11161350 |
1 |
管卡 |
Clamp, pipe |
4-17-6 |
6 |
B230101000456 |
2 |
O形圈 |
O-ring |

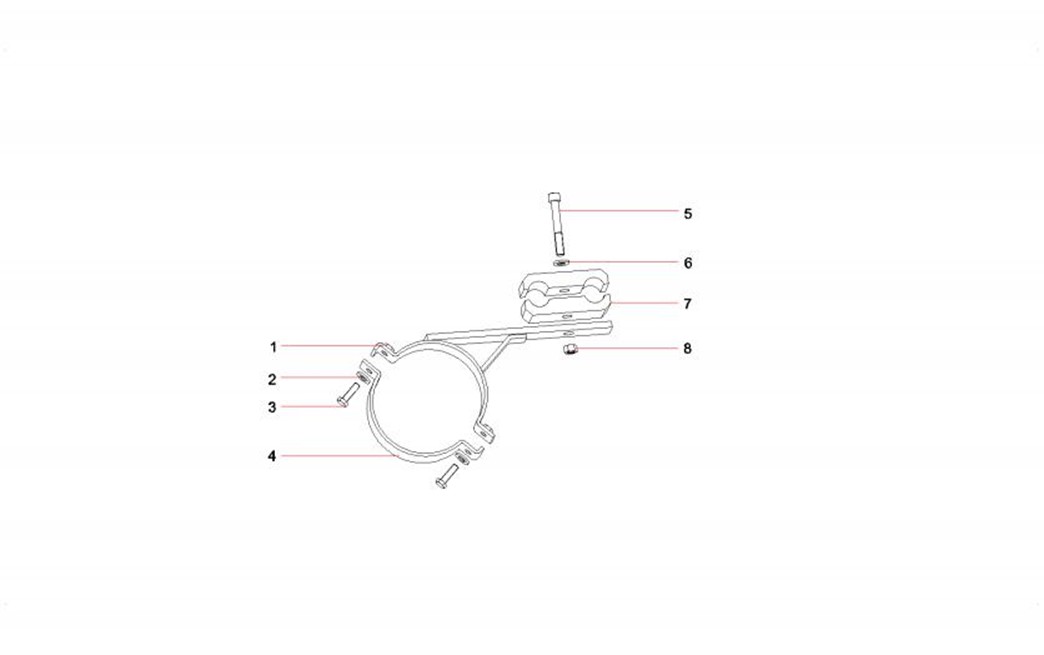

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-19-1 |
1 |
11160961 |
1 |
管卡焊接 |
Weldment, pipe clip |
4-19-2 |
2 |
A210491000120 |
2 |
垫圈 |
Washer 10GB1230 |
4-19-3 |
3 |
A210111000025 |
2 |
螺栓 |
Bolt M10×35GB5783 |
4-19-4 |
4 |
11160686 |
1 |
管卡 |
Clamp, pipe |
4-19-5 |
5 |
A210204000031 |
1 |
螺钉 |
Screw M12×90GB70.1 |
4-19-6 |
6 |
A210491000121 |
1 |
垫圈 |
Washer 12GB1230 |
4-19-7 |
7 |
10267928 |
2 |
双管管夹 |
Clamp, 2-pipe |
4-19-8 |
8 |
A210307000001 |
1 |
螺母 |
Nut M12GB6170 |

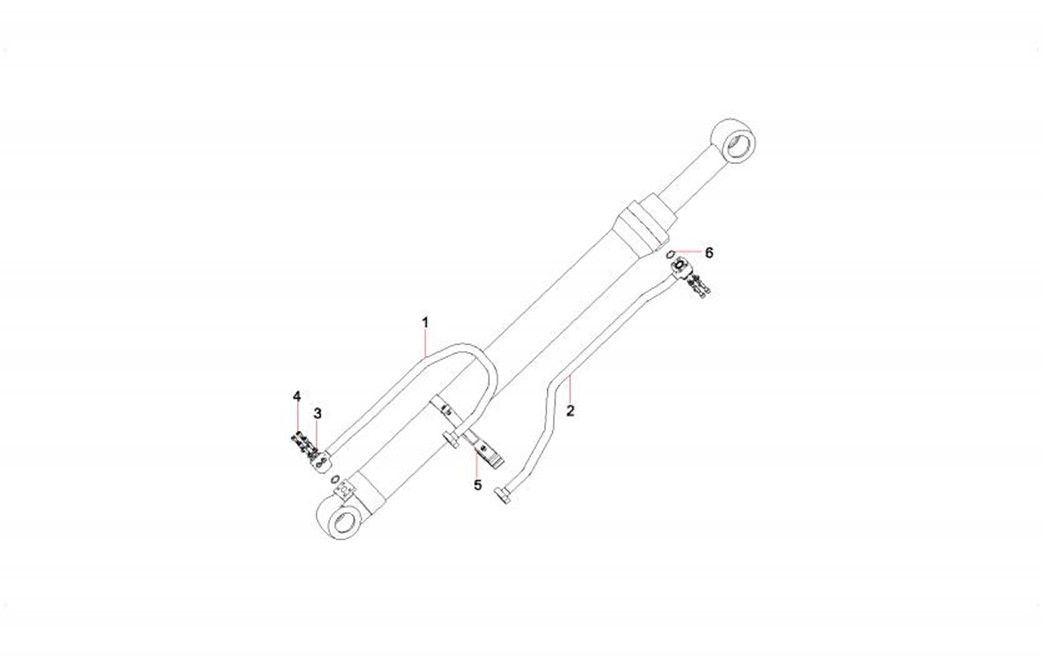

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-21-1 |
1 |
11161568 |
1 |
钢管总成 |
Pipe GP, steel |
4-21-2 |
2 |
11644187 |
1 |
钢管总成 |
Pipe GP, steel |
4-21-3 |
3 |
21027533 |
8 |
螺钉M12×55GB70.1 10.9级 |
Screw |
4-21-4 |
4 |
24000639 |
8 |
垫圈12GB97.1 达克锈 |
Washer |
4-21-5 |
5 |
11161350 |
1 |
管卡 |
Clamp, pipe |
4-21-6 |
6 |
B230101000456 |
2 |
O形圈 |
O-ring |

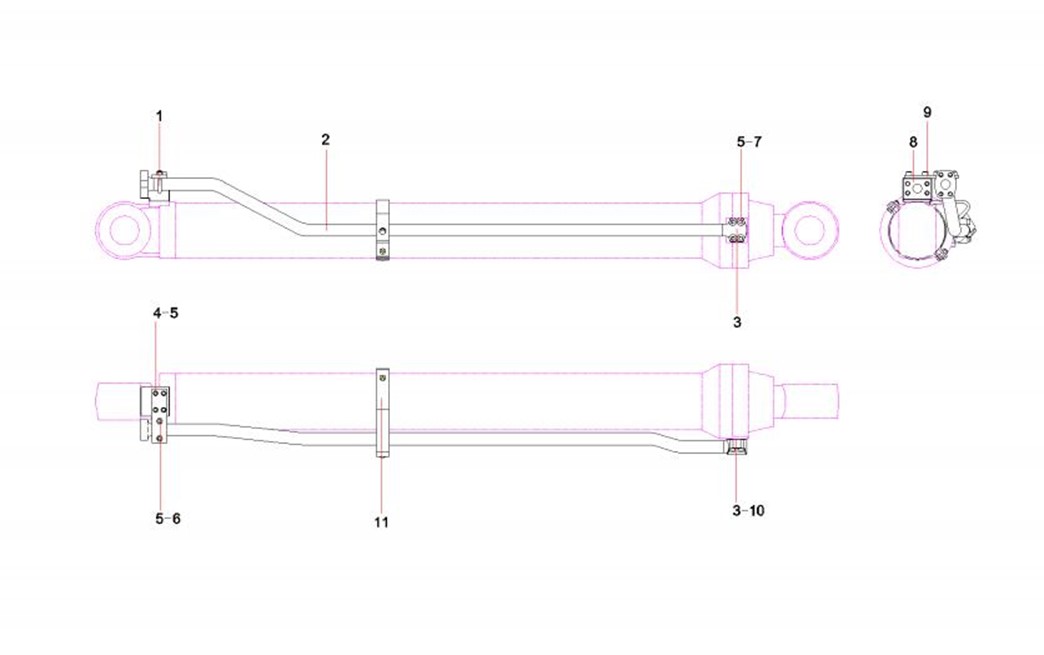

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-23-1 |
1 |
11131585 |
1 |
U型螺栓 |
U-bolt |
4-23-2 |
2 |
12833344 |
1 |
斗杆油缸有杆腔钢管总成 |
Steel Pipe |
4-23-3 |
3 |
B230101000456 |
3 |
O形圈 |
O-ring |
4-23-4 |
4 |
A210110000384 |
4 |
螺栓M12×110GB5782 10.9级 |
Bolt M12×110GB5782 10.9 |
4-23-5 |
5 |
24000639 |
6 |
垫圈12GB97.1 达克锈 |
Washer |
4-23-6 |
6 |
A210307000031 |
2 |
螺母M12GB6170 10级 |
Nut M12GB6170 10 |
4-23-7 |
7 |
21027533 |
4 |
螺钉M12×55GB70.1 10.9级 |
Screw |
4-23-8 |
8 |
11163375 |
1 |
过渡块 |
Spacer |
4-23-9 |
9 |
11162822 |
1 |
支撑板 |
Plate, supporting |
4-23-10 |
10 |
11169694 |
1 |
过渡块 |
Adaptor |
4-23-11 |
11 |
11932832 |
1 |
管夹 |
Clamp |
