SANY SY285C SY285C9 SY285C9I3K EXCAVATOR parts catalog 33
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
6-7-1 |
1 |
12919461 |
1 |
停机警示牌 |
Stop engine caution |
6-7-2 |
2 |
A820699001019 |
1 |
前窗锁紧警示牌 |
Decal, warning, front window |
6-7-3 |
3 |
A820101050798 |
1 |
烫手警示标牌 |
Decal, warning, hot surface |
6-7-4 |
4 |
11464425 |
1 |
查阅说明书警示牌 |
Label, warning, “Read manual” |
6-7-5 |
5 |
11464432 |
1 |
高压回避警示牌 |
Decal, warning, high-voltage |
6-7-6 |
6 |
11464441 |
1 |
钥匙断电警示牌 |
Decal, warning, power-off |
6-7-7 |
7 |
A820601990961 |
1 |
操纵标示图 |
Label, instruction, operation |
6-7-8 |
8 |
A820601990967 |
1 |
座椅调节指示牌 |
Decal, instruction, seat adjustment |
6-7-9 |
9 |
13536535 |
1 |
润滑图表 |
Lubricating graphic chart |
6-7-10 |
10 |
A820601990929 |
1 |
油箱放水标识 |
Label, drain, fuel tank |
6-7-11 |
11 |
A820699001109 |
1 |
电源插座标志 |
Label, power socket |
6-7-12 |
12 |
11648786 |
1 |
启动发动机前注意事项标识牌 |
Decal, warning, pre-start |
6-7-13 |
13 |
A820601990962 |
1 |
油水分离器放水标识 |
Decal, drain, water separator |
6-7-14 |
14 |
A820601990927 |
1 |
开锁标识牌 |
Label, unlock |
6-7-15 |
15 |
A820601990969 |
1 |
安全出口标志 |
Label, emergency exit |
6-7-16 |
16 |
A820601990972 |
1 |
电源标志 |
Label, power supply |
6-7-17 |
17 |
11993325 |
1 |
铭牌 |
Nameplate |
6-7-18 |
18 |
12403551 |
1 |
回转支承警示牌 |
Rotary bearing caution |
6-7-19 |
19 |
A820699001284 |
1 |
冷媒更换说明 |
Decal, instruction, refrigerant |
第7章
SY285C9液压挖掘机随机附件 (SY285C9 hydraulic excavator attached)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-3-1 |
1 |
B230101000047 |
5 |
O形圈 |
O-ring |
7-3-2 |
2 |
A230101000247 |
2 |
O形圈 |
O-ring 10.9×2.3(JISB2401) |
7-3-3 |
3 |
B230101000049 |
5 |
O形圈 |
O-ring 13.8×2.4JISB2401 |
7-3-4 |
4 |
A210608000108 |
1 |
O形圈 |
O-ring |
7-3-5 |
5 |
A230101000243 |
2 |
O形圈 |
O-ring 16.7×3.5JISB2401 |
7-3-6 |
6 |
A229900001581 |
1 |
O形圈 |
O-ring |
7-3-7 |
7 |
B230101000356 |
4 |
O形圈 |
O-ring 23.7×3.5JISB2401 |
7-3-8 |
8 |
B230101000050 |
4 |
O形圈 |
O-ring 28.7×3.5JISB2401 |
7-3-9 |
9 |
A210609000136 |
2 |
O形圈 |
O-ring 29.7×3.5JISB2401 |
7-3-10 |
10 |
B230101000456 |
5 |
O形圈 |
O-ring |
7-3-11 |
11 |
B230101000445 |
4 |
O形圈 |
O-ring |
7-3-12 |
12 |
10442742 |
1 |
随机工具 |
Tools, attached |
7-3-13 |
13 |
60250941 |
1 |
GB3 6WG1X燃油主滤滤芯 |
fule filter |
7-3-14 |
14 |
变更或见其他配置 |
1 |
燃油粗滤清器二道分总成 |
Fuel Filter assemble RCFA-5 |
7-3-15 |
15 |
B222100000729 |
1 |
柴油滤清器 |
Filter, fuel |
7-3-16 |
16 |
B222100000494 |
1 |
机油滤清器 |
Filter,oil |
7-3-17 |
17 |
A230106000403 |
1 |
V带 |
V-belt |
7-3-18 |
18 |
A241300000016 |
10 |
熔断器 |
Fuse 10-13.35A |
7-3-19 |
19 |
A241300000017 |
5 |
熔断器 |
Fuse |
7-3-20 |
20 |
A241300000018 |
5 |
熔断器 |
Fuse |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-5-21 |
21 |
A241300000019 |
10 |
熔断器5-6.75A 国产 |
Fuse |
7-5-22 |
22 |
A210609000142 |
1 |
O形圈 |
O-ring 32.5×3.55GB3452.1 |

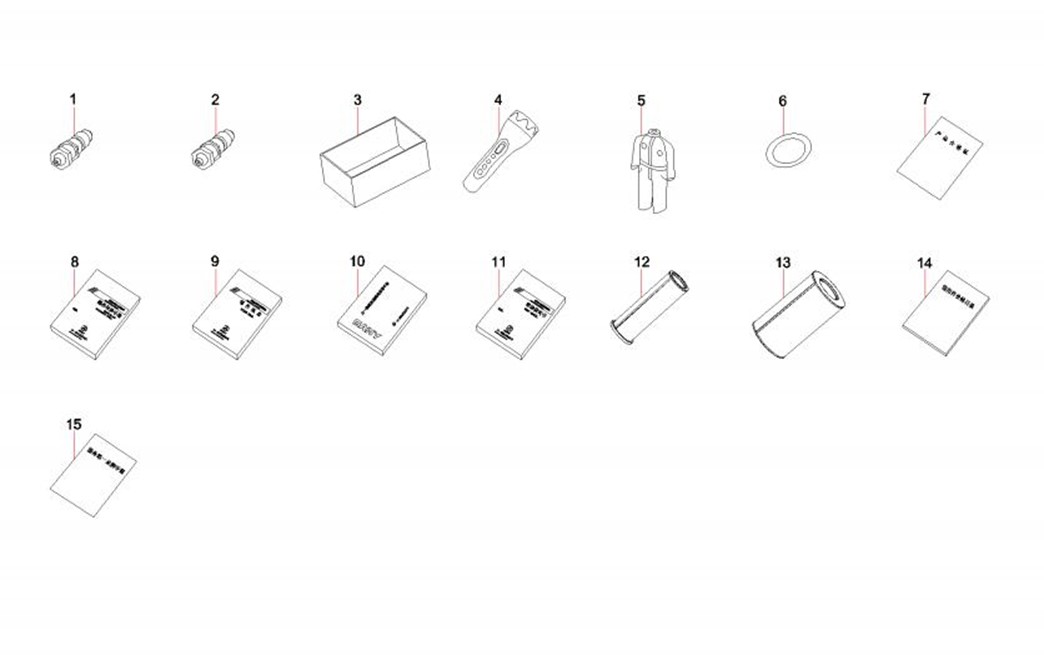

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-7-1 |
1 |
B229900000686 |
5 |
黄油嘴 |
Fitting, grease |
7-7-2 |
2 |
B229900000379 |
3 |
黄油嘴 |
Fitting, grease |
7-7-3 |
3 |
60275904 |
1 |
随机附件箱 |
Accessories Box |
7-7-4 |
4 |
A241100000596 |
1 |
手提工作灯 |
Flashlight |
7-7-5 |
5 |
A550300000008 |
1 |
工作服 售后人员用 |
Suit, working, service worker |
7-7-6 |
6 |
A229900005005 |
1 |
钥匙扣 |
Catch, lock |
7-7-7 |
7 |
59000039 |
1 |
产品合格证 |
Certificate, product quality |
7-7-8 |
8 |
12186458 |
1 |
液压挖掘机操作保养手册 |
Manual, operation and |
7-7-9 |
9 |
11770955 |
1 |
SY285C9零部件图册 |
Parts Book |
7-7-10 |
10 |
A279900000037 |
1 |
三一挖掘机保养及保修手册 |
Manual, operation and |
7-7-11 |
11 |
60102032 |
1 |
维修说明书 |
Maintenance Manual |
7-7-12 |
12 |
B222100000640 |
1 |
空气滤清器安全滤芯 |
Safety element,air filter |
7-7-13 |
13 |
B222100000641 |
1 |
空气滤清器主滤芯 |
Main element,air filter |
7-7-14 |
14 |
12252559 |
1 |
三一重机常用件价格目录 |
Catalog, spare part |
7-7-15 |
15 |
59006107 |
1 |
服务第一品牌手册 |
Brochure for No.1 Service Brand |

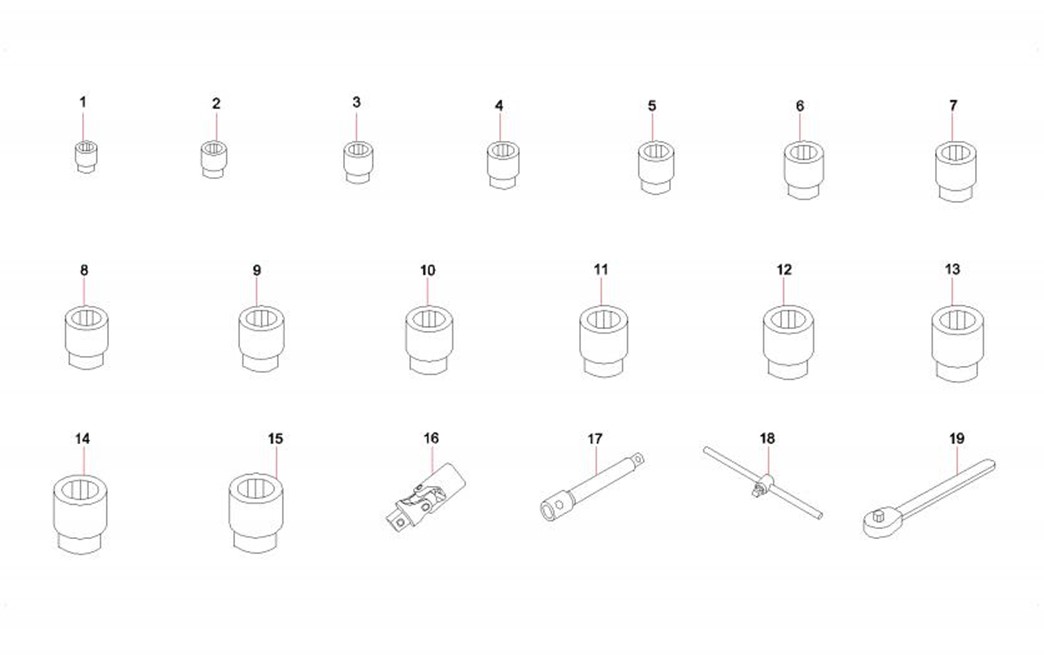

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-9-1 |
1 |
A260401010023 |
1 |
套筒 |
Socket 10×12.5GB3390.1 |
7-9-2 |
2 |
A260401010063 |
1 |
套筒 |
Socket 11×12.5GB3390.1 |
7-9-3 |
3 |
A260401010024 |
1 |
套筒 |
Socket 13×12.5GB3390.1 |
7-9-4 |
4 |
A260401010095 |
1 |
套筒 |
Socket 14×12.5LGB3390.1 |
7-9-5 |
5 |
A260401010025 |
1 |
套筒 |
Socket 16×12.5GB3390.1 |
7-9-6 |
6 |
A260401010077 |
1 |
套筒 |
Socket 17×12.5GB3390.1 |
7-9-7 |
7 |
60001295 |
1 |
套筒 |
Socket 18×12.5GB3390.1 |
7-9-8 |
8 |
A260401010081 |
1 |
套筒 |
Socket 19×12.5GB3390.1 |
7-9-9 |
9 |
A260401010027 |
1 |
套筒 |
Socket 21×12.5GB3390.1 |
7-9-10 |
10 |
A260401010078 |
1 |
套筒 |
Socket 22×12.5GB3390.1 |
7-9-11 |
11 |
A260401010051 |
1 |
套筒 |
Socket 24×12.5GB3390.1 |
7-9-12 |
12 |
A260401010031 |
1 |
套筒 |
Socket 27×20GB3390.1 |
7-9-13 |
13 |
A260401010037 |
1 |
套筒 |
Socket |
7-9-14 |
14 |
A260401010055 |
1 |
套筒 |
Socket 30×20GB3390.1 |
7-9-15 |
15 |
A260401010057 |
1 |
套筒 |
Socket 36×20GB3390.1 |
7-9-16 |
16 |
A229900007607 |
1 |
万向接头 |
Joint, universal |
7-9-17 |
17 |
A260401010065 |
1 |
接杆 |
Rod, extension |
7-9-18 |
18 |
60001293 |
1 |
滑行头手柄 |
T-tool |
7-9-19 |
19 |
A260401090010 |
1 |
可逆式棘轮扳手 |
Wrench, ratchet, reversible |
