SANY SY385C SY385C2M2KS EXCAVATOR parts catalog 13
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-121-1 |
1 |
60076714 |
1 |
螺栓 |
Bolt |
2-121-2 |
2 |
60076367 |
2 |
垫圈 |
Washer |
2-121-3 |
3 |
B229900005017 |
1 |
螺柱 |
Stud |
2-121-4 |
4 |
60076746 |
1 |
歧管支撑 |
Plate |
2-121-5 |
5 |
60076492 |
1 |
隔套 |
Spacer |
2-121-6 |
6 |
60076715 |
1 |
螺栓 |
Bolt |
2-121-7 |
7 |
60076180 |
1 |
隔热器 |
Cover, Insulation |
2-121-8 |
8 |
60076497 |
1 |
隔套 |
Spacer |
2-121-9 |
9 |
B229900004189 |
25 |
螺母 |
Nut |
2-121-10 |
10 |
60076181 |
2 |
隔热器 |
Cover, Insulation |
2-121-11 |
11 |
60076694 |
11 |
螺栓 |
Bolt |
2-121-12 |
12 |
60014584 |
4 |
排气歧管密封圈 |
Ring, Seal |
2-121-13 |
13 |
60014549 |
1 |
排气岐管 |
Manifold, Exhaust |
2-121-14 |
14 |
60076278 |
2 |
泵体支撑 |
Bracket |
2-121-15 |
15 |
60014551 |
6 |
排气岐管垫 |
Gasket |
2-121-16 |
16 |
60014585 |
4 |
排气歧管密封圈 |
Ring, Seal |
2-121-17 |
17 |
60076735 |
4 |
螺柱 |
Stud |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

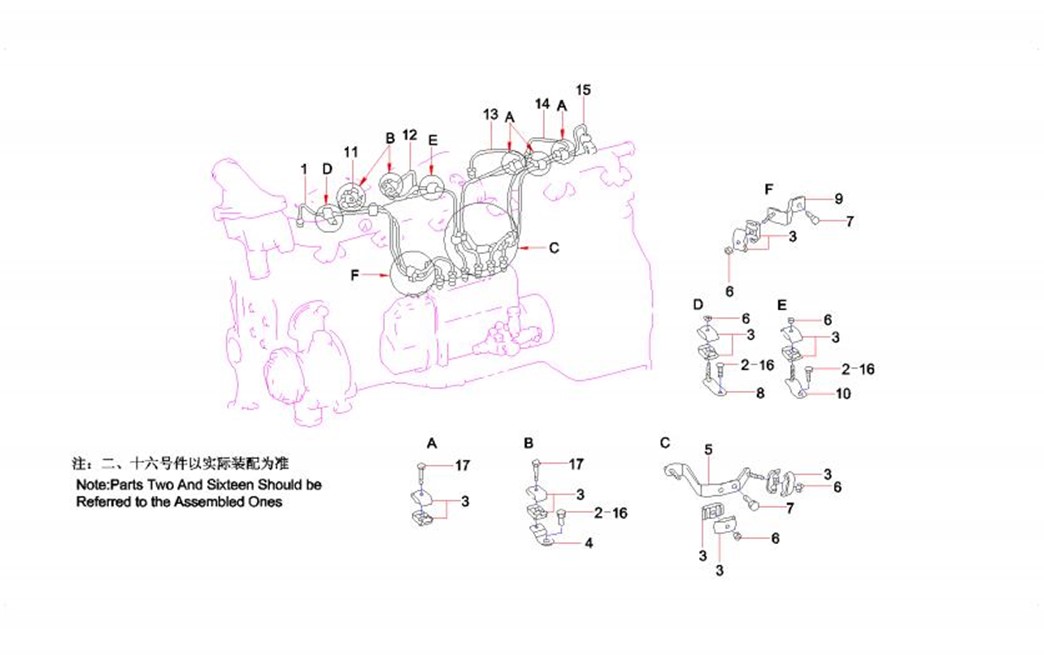

2-123-1 |
1 |
60014518 |
1 |
高压硬管 |
Tube AS |
2-123-2 |
2 |
60076696 |
3 |
螺栓 |
Bolt |
2-123-3 |
3 |
B229900004716 |
22 |
管夹 |
Clip |
2-123-4 |
4 |
60076508 |
2 |
管路支撑 |
Bracket |
2-123-5 |
5 |
60076779 |
1 |
支架 |
Bracket |
2-123-6 |
6 |
B229900004833 |
5 |
螺母 带法兰 |
Nut |
2-123-7 |
7 |
60076668 |
3 |
螺栓 |
Bolt |
2-123-8 |
8 |
60076775 |
1 |
支架 |
Bracket |
2-123-9 |
9 |
60076771 |
1 |
支架 |
Bracket |
2-123-10 |
10 |
60076491 |
1 |
钢管撑杆 |
Brace, pipe, steel |
2-123-11 |
11 |
60014519 |
1 |
高压硬管 |
Tube AS |
2-123-12 |
12 |
60014520 |
1 |
高压硬管 |
Tube AS |
2-123-13 |
13 |
60014521 |
1 |
高压硬管 |
Tube AS |
2-123-14 |
14 |
60014522 |
1 |
高压硬管 |
Tube AS |
2-123-15 |
15 |
60014523 |
1 |
高压硬管 |
Tube AS |
2-123-16 |
16 |
60076671 |
1 |
螺栓 |
Bolt |
2-123-17 |
17 |
B229900004984 |
6 |
螺栓 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

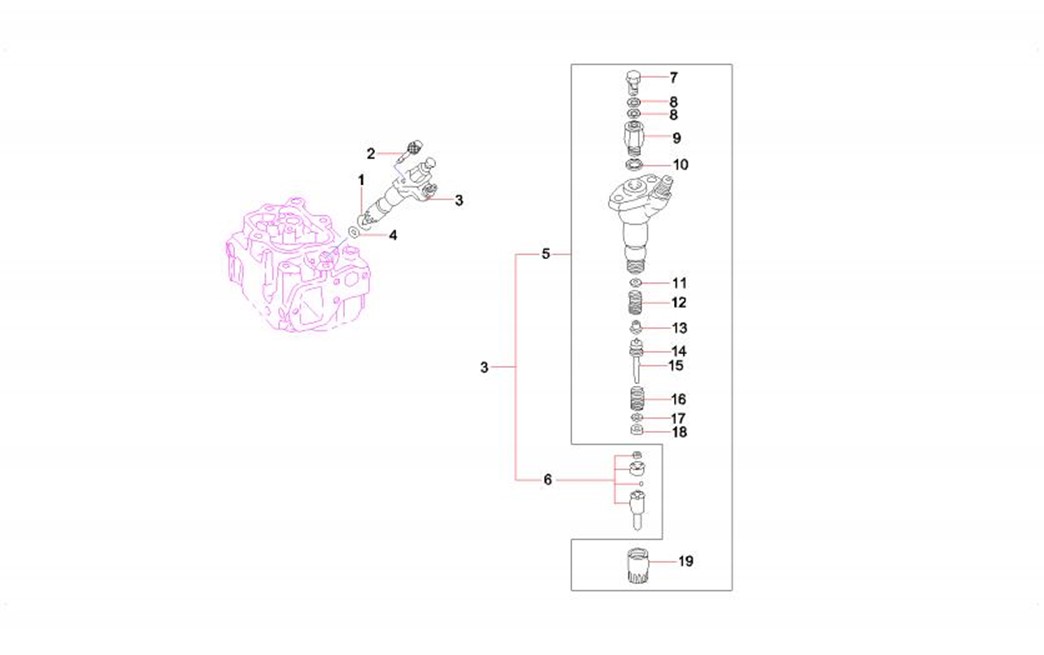

2-125-1 |
1 |
60076157 |
6 |
防尘密封 |
Seal |
2-125-2 |
2 |
60076695 |
12 |
螺栓 |
Bolt |
2-125-3 |
3 |
60027795 |
6 |
喷油嘴组件 |
Nozzle As |
2-125-4 |
4 |
60076312 |
6 |
垫片 |
Shim |
2-125-5 |
5 |
60076581 |
6 |
卡座总成 |
Bracket, Nozzle |
2-125-6 |
6 |
60076183 |
6 |
管嘴 |
Nozzle |
2-125-7 |
7 |
60076374 |
6 |
吊环螺栓 |
Eyebolt |
2-125-8 |
8 |
60076338 |
12 |
垫片 |
Shim |
2-125-9 |
9 |
60076541 |
6 |
接头 |
Connector |
2-125-10 |
10 |
60076339 |
6 |
垫片 |
Shim |
2-125-11 |
11 |
60076458 |
1 |
调整垫片 |
Shim |
2-125-12 |
12 |
60076290 |
6 |
弹簧 |
Spring |
2-125-13 |
13 |
60076808 |
6 |
座 |
Seat |
2-125-14 |
14 |
60076179 |
6 |
隔垫 |
Spacer |
2-125-15 |
15 |
60076756 |
6 |
推杆 |
Rod, Push |
2-125-16 |
16 |
60076291 |
6 |
弹簧 |
Spring |
2-125-17 |
17 |
60076466 |
1 |
调整垫片 |
Shim |
2-125-18 |
18 |
60076807 |
6 |
座 |
Seat |
2-125-19 |
19 |
60076612 |
6 |
螺母 |
Nut |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

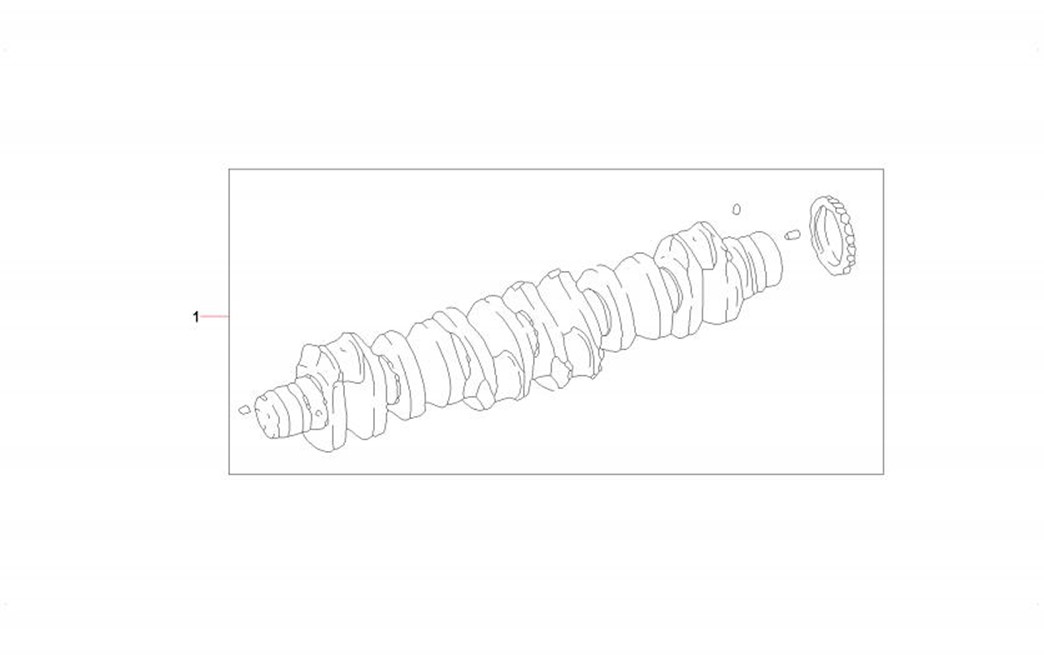

2-127-1 |
1 |
60014575 |
1 |
曲轴总成 |
Crankshaft GP |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

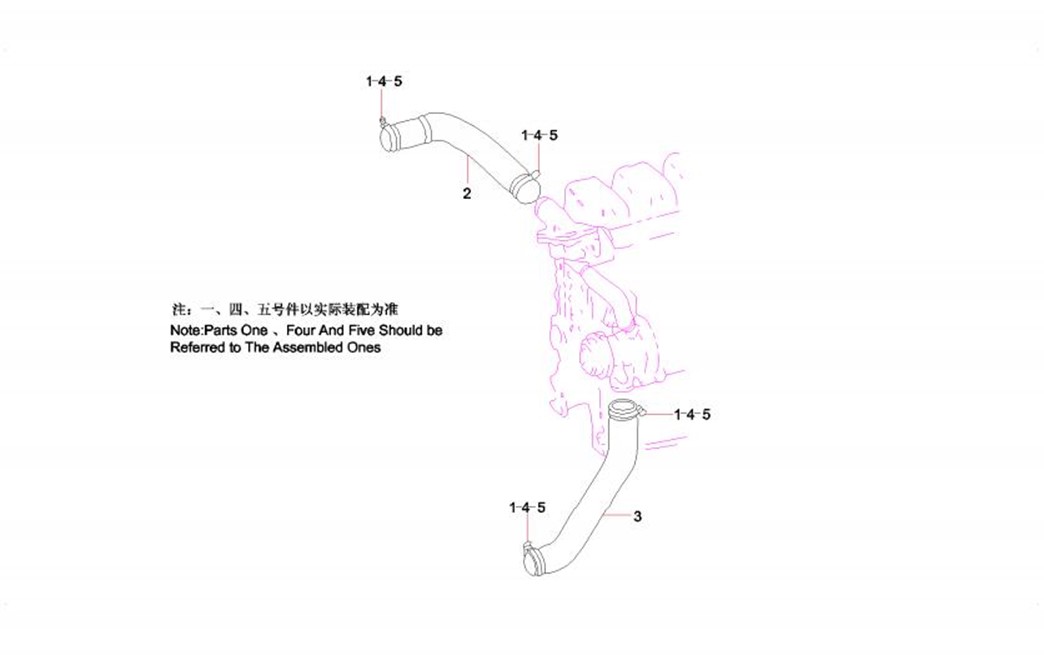

2-129-1 |
1 |
B229900002458 |
1 |
卡箍(用A229900002966替代) |
Clamp |
2-129-2 |
2 |
B230103005641 |
1 |
出水胶管 |
Hose |
2-129-3 |
3 |
B230103005642 |
1 |
进水胶管 |
Hose |
2-129-4 |
4 |
B229900002456 |
2 |
卡箍(用23002943替代) |
Clamp |
2-129-5 |
5 |
B229900002459 |
1 |
卡箍(用21004579替代) |
Clamp |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

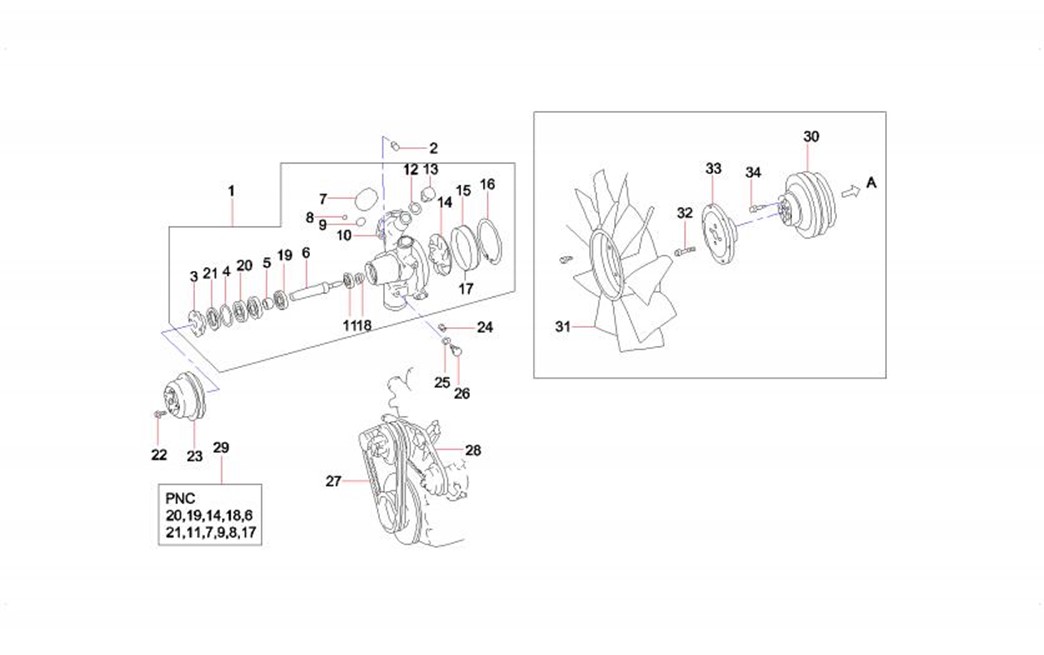

2-131-1 |
1 |
B220302000019 |
1 |
水泵总成 |
Pump GP, Water |
2-131-2 |
2 |
60076698 |
2 |
螺栓 |
Bolt |
2-131-3 |
3 |
60076478 |
1 |
法兰 |
Flange |
2-131-4 |
4 |
60076569 |
1 |
卡环 |
Lock, Retainer |
2-131-5 |
5 |
60076496 |
1 |
隔套 |
Spacer |
2-131-6 |
6 |
60076794 |
1 |
轴 |
Shaft |
2-131-7 |
7 |
60076834 |
1 |
O形密封圈 |
O-ring |
2-131-8 |
8 |
60076880 |
1 |
O形密封圈 |
O-ring |
2-131-9 |
9 |
60076836 |
1 |
O形密封圈 |
O-ring |
2-131-10 |
10 |
60076583 |
1 |
壳体 |
Housing |
2-131-11 |
11 |
60076839 |
1 |
油封 |
Seal, Oil |
2-131-12 |
12 |
60064869 |
1 |
密封垫 |
Washer |
2-131-13 |
13 |
60076632 |
1 |
螺塞 |
Plug |
2-131-14 |
14 |
60076767 |
1 |
叶轮 |
Impeller |
2-131-15 |
15 |
60076162 |
1 |
盖 |
Cover |
2-131-16 |
16 |
60076561 |
1 |
卡环 |
Lock, Retainer |
2-131-17 |
17 |
60076835 |
1 |
O形密封圈 |
O-ring |
2-131-18 |
18 |
B229900003886 |
1 |
水封 |
Seal, Water |
2-131-19 |
19 |
60076251 |
1 |
轴承 |
Bearing |
2-131-20 |
20 |
60076253 |
2 |
轴承 |
Bearing |
