SANY SY385C SY385C2M2KS EXCAVATOR parts catalog 16
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

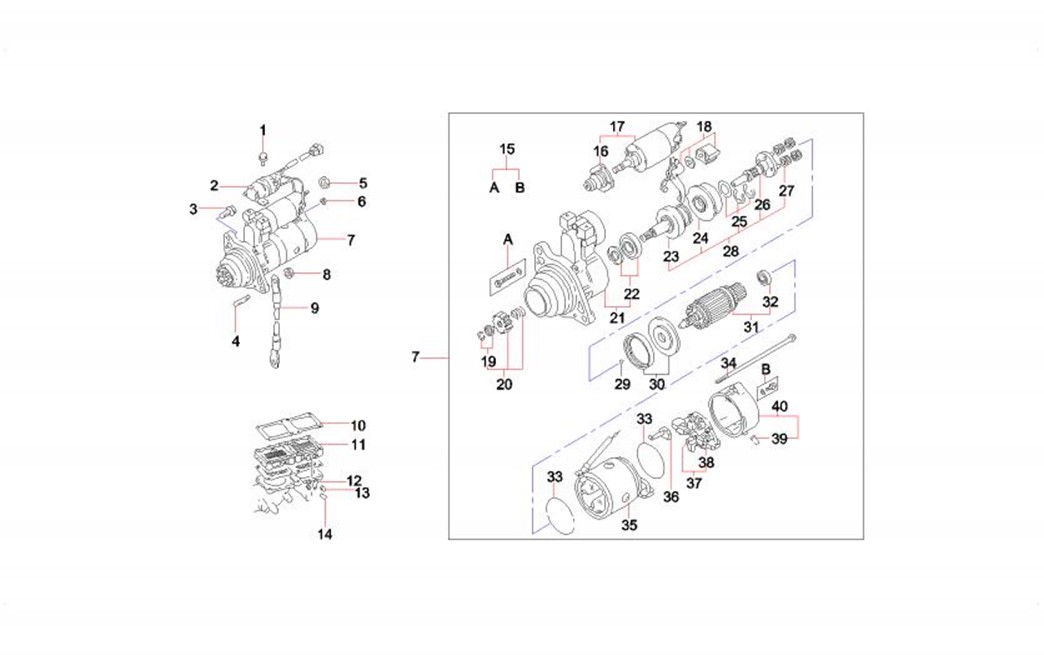

2-157-1 |
1 |
B229900004989 |
2 |
螺栓 带法兰 |
Bolt |
2-157-2 |
2 |
B240700000471 |
1 |
启动继电器 |
Relay, Starting |
2-157-3 |
3 |
60076710 |
2 |
螺栓 |
Bolt |
2-157-4 |
4 |
60076733 |
1 |
螺柱 |
Stud |
2-157-5 |
5 |
60076620 |
1 |
螺母 |
Nut |
2-157-6 |
6 |
60076621 |
1 |
螺母 |
Nut |
2-157-7 |
7 |
B220501000442 |
1 |
启动马达总成 |
Starting Motor |
2-157-8 |
8 |
60076617 |
1 |
螺母 |
Nut |
2-157-9 |
9 |
60076560 |
1 |
卡箍 |
Clip |
2-157-10 |
10 |
60076319 |
1 |
垫片 |
Gasket |
2-157-11 |
11 |
60014594 |
1 |
加热器ME057938 进气 |
Heater |
2-157-12 |
12 |
60076302 |
1 |
垫板 |
Plate |
2-157-13 |
13 |
B229900004833 |
2 |
螺母 带法兰 |
Nut |
2-157-14 |
14 |
60076666 |
1 |
螺栓 |
Bolt |
2-157-15 |
15 |
60076601 |
1 |
螺钉 |
Bolt |
2-157-16 |
16 |
60076169 |
1 |
盖 |
Cover |
2-157-17 |
17 |
60076857 |
1 |
电磁开关套件 |
Kit, Switch (Solenoid) |
2-157-18 |
18 |
60076515 |
1 |
换档杆轴套件 |
Kit, Gear Shift Operating Rod |
2-157-19 |
19 |
60076276 |
1 |
小齿轮制动器套件 |
Kit, Brake (Pinion) |
2-157-20 |
20 |
60076264 |
1 |
小齿轮成套件 |
Kit, Pinion |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-159-21 |
21 |
60076786 |
1 |
支架 |
Bracket |
2-159-22 |
22 |
60076874 |
1 |
轴承和套筒套件 |
Bearing & Sleeve |
2-159-23 |
23 |
60076275 |
1 |
离合器 |
Clutch |
2-159-24 |
24 |
60076259 |
1 |
齿轮 |
Gear |
2-159-25 |
25 |
60076370 |
1 |
垫圈组件 |
Washer AS |
2-159-26 |
26 |
60076262 |
1 |
减速齿轮 |
Gear |
2-159-27 |
27 |
60076263 |
4 |
减速小齿轮 |
Pinion |
2-159-28 |
28 |
60076274 |
1 |
离合器 |
Clutch |
2-159-29 |
29 |
60076510 |
1 |
滚珠 |
Ball |
2-159-30 |
30 |
60076351 |
1 |
垫片组件 |
Gasket AS |
2-159-31 |
31 |
60076301 |
1 |
电枢套件 |
Kit, Armature |
2-159-32 |
32 |
60076232 |
1 |
电枢轴承 |
Bearing, Armature |
2-159-33 |
33 |
60076332 |
2 |
垫片 |
Gasket |
2-159-34 |
34 |
60076643 |
1 |
螺栓 |
Bolt |
2-159-35 |
35 |
60076528 |
1 |
磁轭 |
Clamp |
2-159-36 |
36 |
60076877 |
1 |
电刷 |
Brush |
2-159-37 |
37 |
60076580 |
1 |
卡座总成 |
Seat GP |
2-159-38 |
38 |
60076287 |
4 |
弹簧 |
Spring |
2-159-39 |
39 |
60076184 |
1 |
护孔环 |
Grommet |
2-159-40 |
40 |
60076787 |
1 |
支架 |
Bracket |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

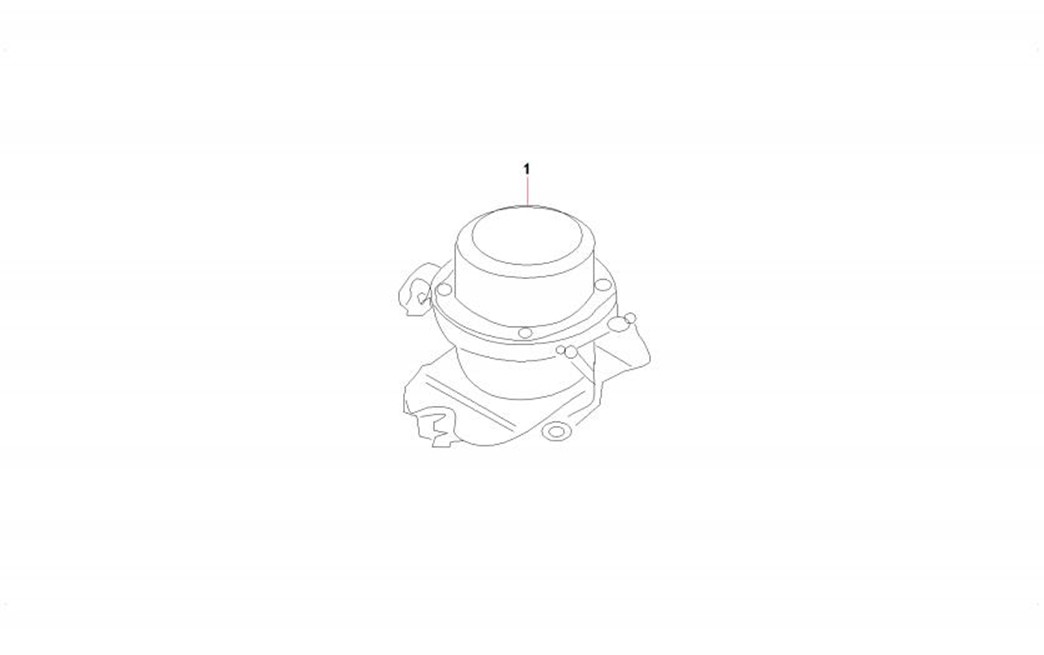

2-161-1 |
1 |
B241200001053 |
1 |
电源开关 |
Switch, Power Supply |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

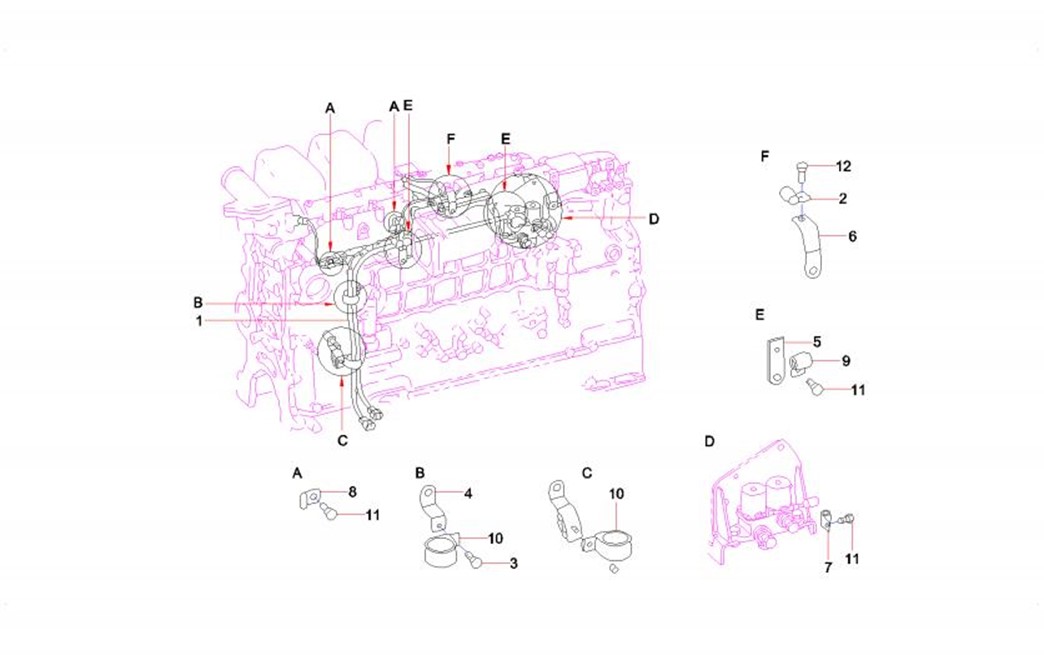

2-163-1 |
1 |
60076858 |
1 |
线束 |
Harness |
2-163-2 |
2 |
60076571 |
1 |
卡扣 |
Clip |
2-163-3 |
3 |
60076717 |
1 |
螺栓 |
Bolt |
2-163-4 |
4 |
60076153 |
1 |
布线架 |
Bracket |
2-163-5 |
5 |
60076509 |
2 |
管路支撑 |
Bracket |
2-163-6 |
6 |
60076154 |
1 |
布线架 |
Bracket |
2-163-7 |
7 |
60076572 |
1 |
卡扣 |
Clip |
2-163-8 |
8 |
60076573 |
2 |
卡扣 |
Clip |
2-163-9 |
9 |
60076574 |
2 |
卡扣 |
Clip |
2-163-10 |
10 |
60076575 |
2 |
卡扣 |
Clip |
2-163-11 |
11 |
B229900004989 |
5 |
螺栓 带法兰 |
Bolt |
2-163-12 |
12 |
60076667 |
1 |
螺栓 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

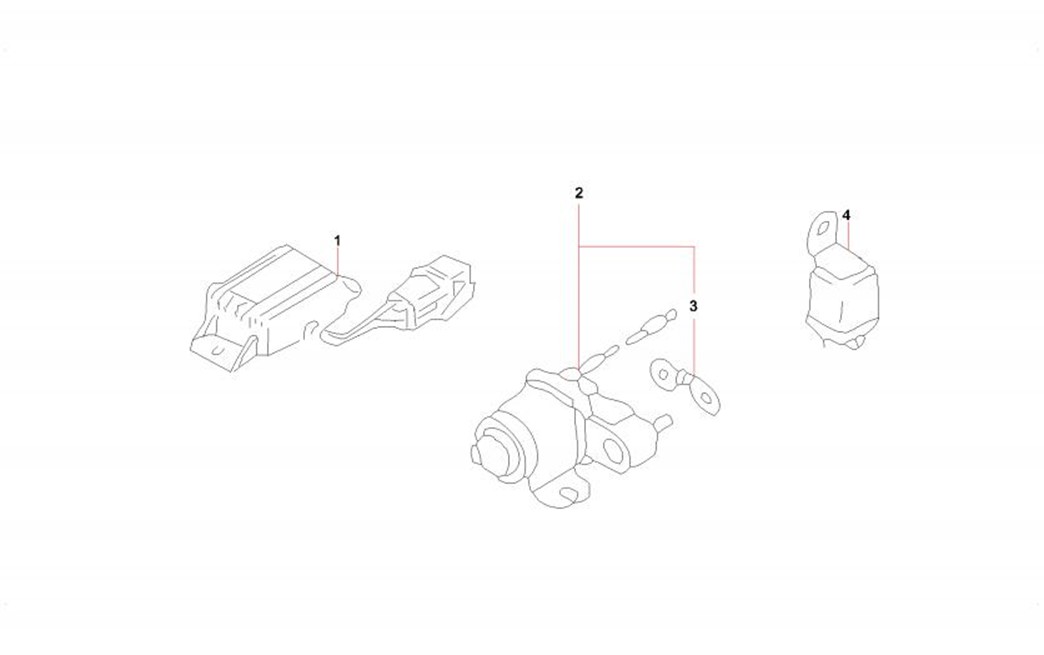

2-165-1 |
1 |
60014591 |
1 |
继电器ME090394 安全 |
Relay, Safety |
2-165-2 |
2 |
B240700000372 |
1 |
加热器继电器 |
Relay , Heater Control (Air Inlet) |
2-165-3 |
3 |
B241300000085 |
1 |
吸气预热保险丝 片式 |
Fuse, Preheat (Air Inlet) |
2-165-4 |
4 |
60014592 |
2 |
继电器MC898884 ECU电源 |
Relay, Power |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

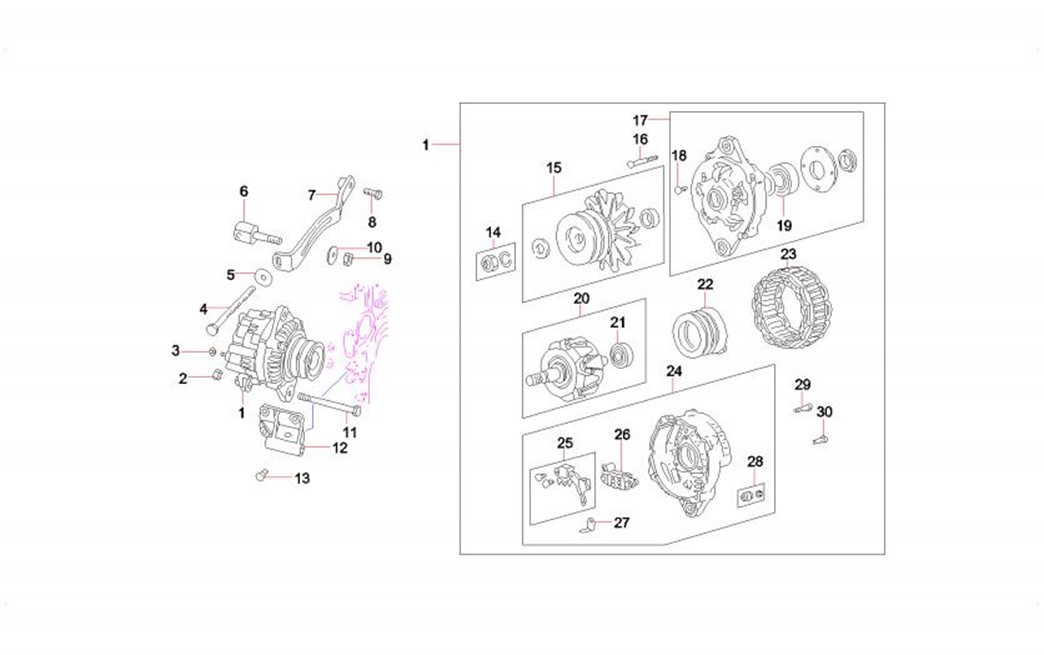

2-167-1 |
1 |
B221000000122 |
1 |
发电机 |
Alternator |
2-167-2 |
2 |
60076617 |
1 |
螺母 |
Nut |
2-167-3 |
3 |
60076622 |
1 |
螺母 |
Nut |
2-167-4 |
4 |
60076639 |
1 |
螺栓 |
Bolt |
2-167-5 |
5 |
60076366 |
1 |
垫圈 |
Washer |
2-167-6 |
6 |
B229900004219 |
1 |
调节杆 |
Rod, Adjusting |
2-167-7 |
7 |
60076474 |
1 |
调整支架 |
Bracket, Adjusting |
2-167-8 |
8 |
60076699 |
1 |
螺栓 |
Bolt |
2-167-9 |
9 |
B229900004835 |
1 |
螺母 带法兰 |
Nut |
2-167-10 |
10 |
B229900004643 |
1 |
垫圈 平垫 |
Washer |
2-167-11 |
11 |
B229900004987 |
1 |
螺栓 带法兰 |
Bolt |
2-167-12 |
12 |
60076277 |
1 |
安装支架 |
Bracket |
2-167-13 |
13 |
60076718 |
4 |
螺栓 |
Bolt |
2-167-14 |
14 |
60076623 |
1 |
螺母套件 |
Kit, Nut |
2-167-15 |
15 |
60076744 |
1 |
皮带轮和风扇成套件 |
Kit, Pulley & Fan |
2-167-16 |
16 |
60076597 |
1 |
螺钉 |
Bolt |
2-167-17 |
17 |
60076790 |
1 |
支架总成 |
Bracket GP |
2-167-18 |
18 |
60076598 |
1 |
螺钉 |
Bolt |
2-167-19 |
19 |
60076243 |
1 |
轴承 |
Bearing |
2-167-20 |
20 |
60076879 |
1 |
转子 |
Rotor |
