SANY SY385C SY385C2M2KS EXCAVATOR parts catalog 21
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-217-21 |
21 |
11167390 |
1 |
法兰 |
Flange |
2-217-22 |
22 |
11167399 |
1 |
底盖板 |
Plate – Bottom |
2-217-23 |
23 |
A229900000882 |
1 |
阀 |
Valve |
2-217-24 |
24 |
A210111000101 |
8 |
螺栓M12×25GB5783 10.9级 |
Bolt M12×25GB5783 10.9 |
2-217-25 |
25 |
A210401000002 |
8 |
垫圈 |
Washer 12GB93 |
2-217-26 |
26 |
A210405000001 |
8 |
垫圈 |
Washer 12GB97.1 |
2-217-27 |
27 |
A210609000307 |
1 |
O形圈 |
O-ring 280×5.3GB3452.1 |
2-217-28 |
28 |
11167523 |
2 |
加强板 |
Plate |
2-217-29 |
29 |
11207504 |
2 |
内肋板 |
Plate,ribbed,inner |
2-217-30 |
30 |
A820101025956 |
4 |
弯板 |
Plate,bent |
2-217-31 |
31 |
11375770 |
1 |
底脚板 |
Plate,footing |

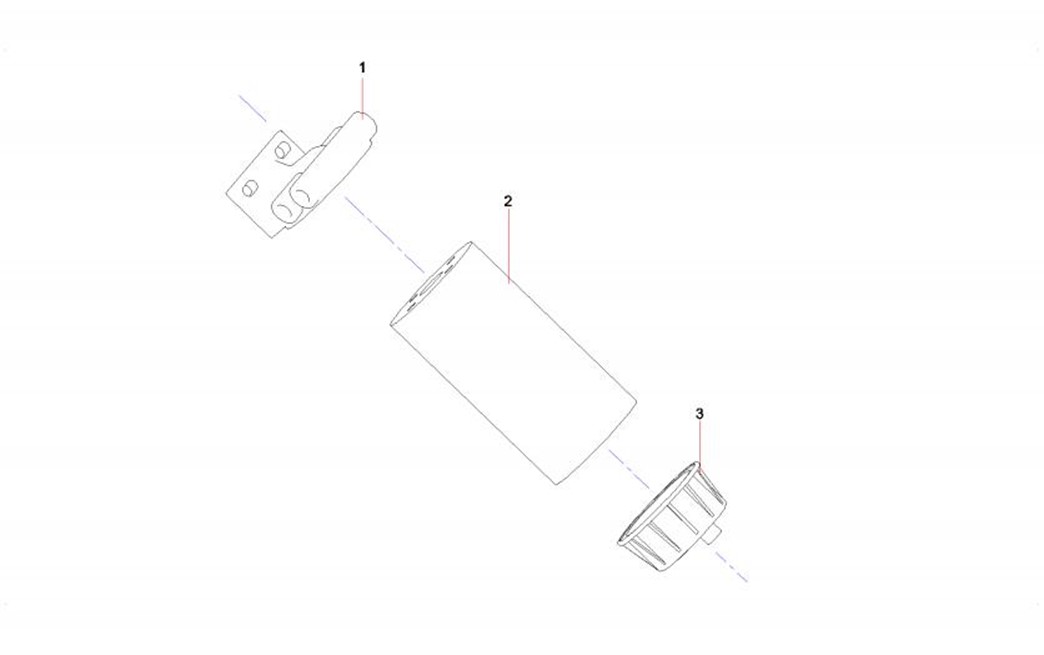

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-219-1 |
1 |
60176276 |
1 |
安装座 |
Seat, mounting |
2-219-2 |
2 |
B222100000766 |
1 |
柴油滤清器 |
Filter, diesel |
2-219-3 |
3 |
60176266 |
1 |
集水杯 |
Cup |

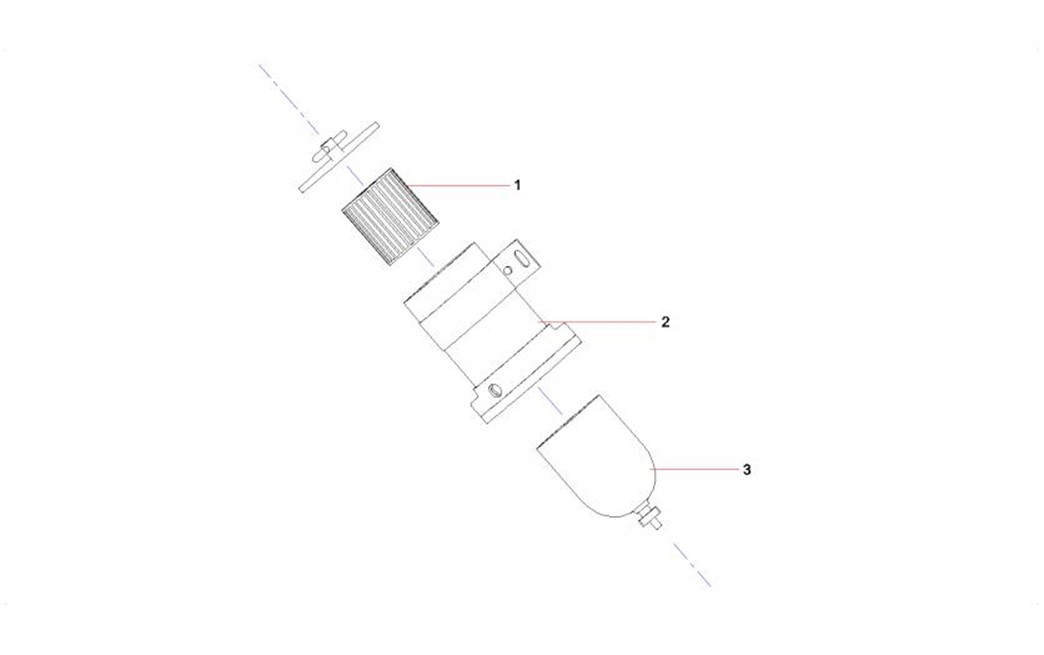

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-221-1 |
1 |
B222100000729 |
1 |
柴油滤清器 |
Filter, fuel |
2-221-2 |
2 |
60134597 |
1 |
支架组件 |
support component |
2-221-3 |
3 |
60176265 |
1 |
集水杯 |
Cup, water collection |

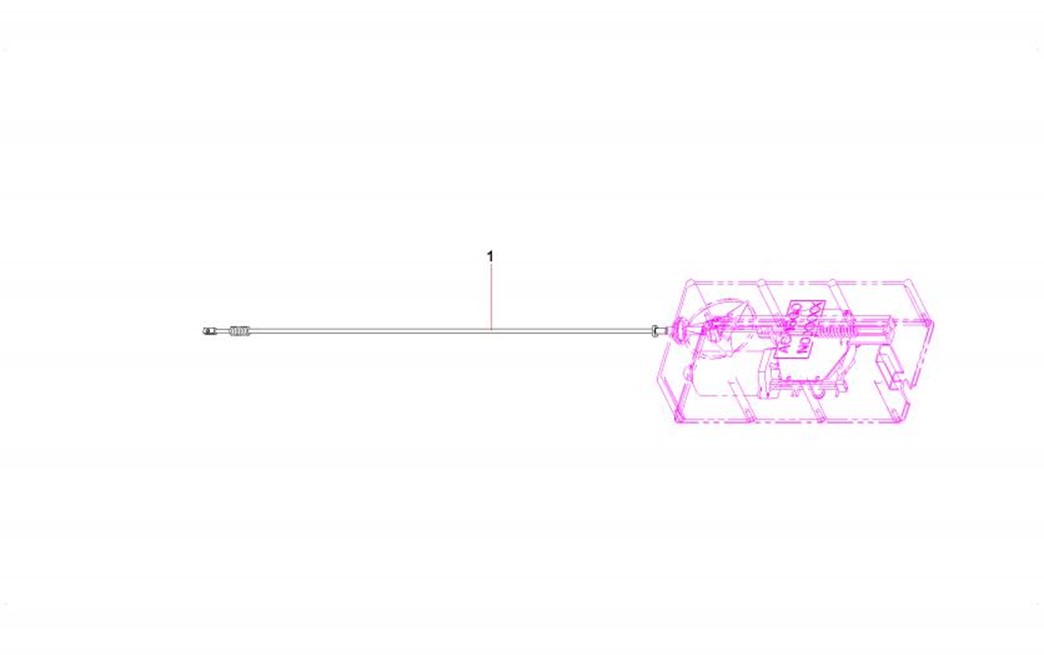

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-223-1 |
1 |
B241300000086 |
1 |
电缆 |
Cable |

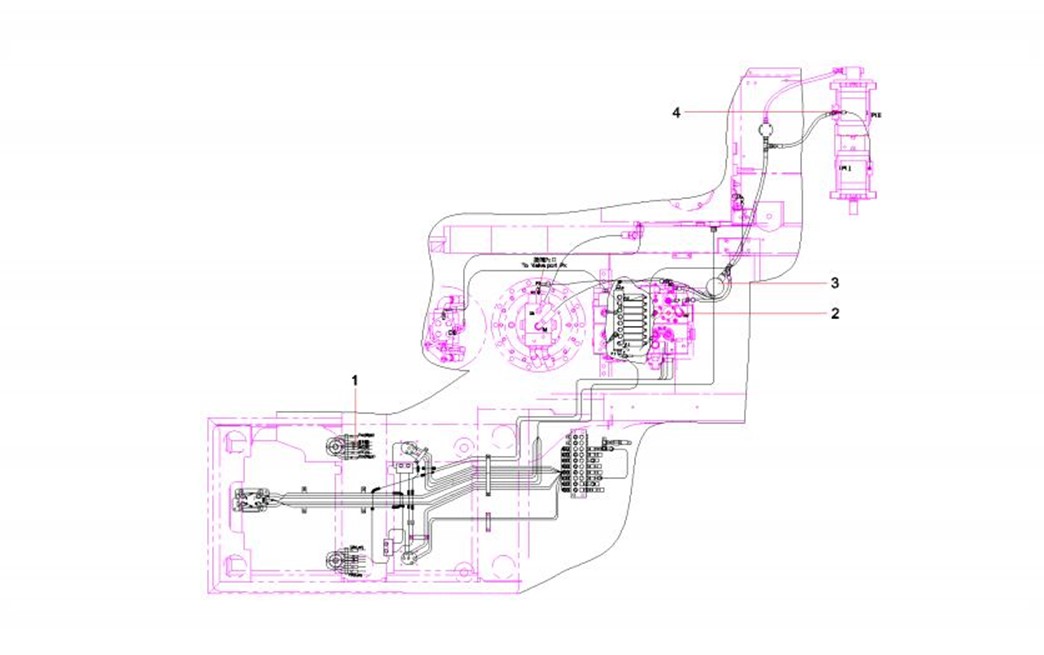

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-225-1 |
1 |
11366642 |
1 |
PPC管路 |
Pipeline, PPC |
2-225-2 |
2 |
12765024 |
1 |
主阀管路 |
Pipeline, main valve |
2-225-3 |
3 |
12765006 |
1 |
电磁阀管路 |
Lines, solenoid valve |
2-225-4 |
4 |
12764985 |
1 |
主泵管路 |
Pipeline, main pump |

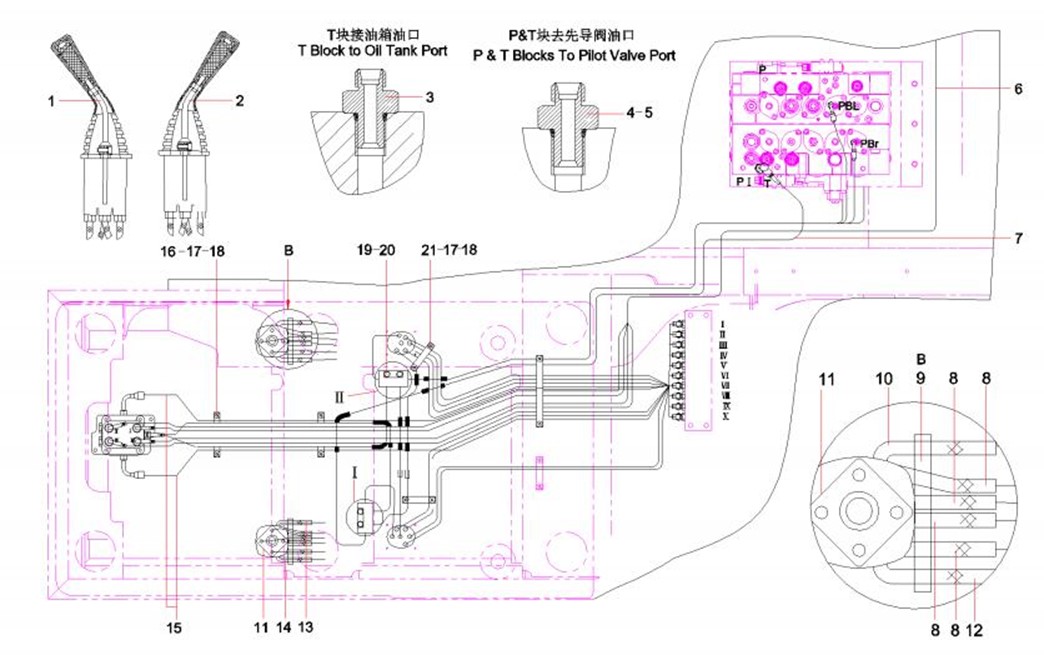

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-227-1 |
1 |
11145459 |
1 |
左手柄总装 |
Joystick AS, left |
2-227-2 |
2 |
11145480 |
1 |
右手柄总装 |
Joystick AS, right |
2-227-3 |
3 |
A820205000961 |
1 |
管接头 |
Connector |
2-227-4 |
4 |
A820205001148 |
6 |
管接头 |
Connector |
2-227-5 |
5 |
A230101000247 |
8 |
O形圈 |
O-ring 10.9×2.3(JISB2401) |
2-227-6 |
6 |
B230103005709 |
1 |
胶管 |
Hose, rubber |
2-227-7 |
7 |
B230103002553 |
1 |
胶管 |
Hose |
2-227-8 |
8 |
B230103000037 |
4 |
胶管 |
Hose |
2-227-9 |
9 |
A239900000065 |
12 |
尼龙扎带 |
Strap, nylon |
2-227-10 |
10 |
21027563 |
1 |
胶管 |
Hose,rubber |
2-227-11 |
11 |
60210244 |
2 |
先导阀 |
Valve, pilot, manual |
2-227-12 |
12 |
B230103003138 |
1 |
胶管 |
Hose |
2-227-13 |
13 |
B230103001755 |
1 |
胶管 |
Hose |
2-227-14 |
14 |
B230103003136 |
1 |
胶管 |
Hose |
2-227-15 |
15 |
B230103002375 |
2 |
胶管 |
Hose, rubber |
2-227-16 |
16 |
A820101117104 |
2 |
管夹 |
Clamp, pipe |
2-227-17 |
17 |
A210111000348 |
12 |
螺栓 |
Bolt |
2-227-18 |
18 |
24000511 |
12 |
垫圈8GB93 达克锈 |
Washer |
2-227-19 |
19 |
A820199000360 |
2 |
PT块 |
Block, PT |
2-227-20 |
20 |
21005186 |
6 |
螺栓 |
Bolt M10×40GB5783 10.9 |
