SANY SY385C SY385C2M2KS EXCAVATOR parts catalog 34
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-13-21 |
21 |
60267168 |
4 |
胶管 |
rubber hose |
3-13-22 |
22 |
B210780000244 |
8 |
对开法兰 |
Flange, split |
3-13-23 |
23 |
A210204000354 |
16 |
螺钉 M10×30GB70.1 10.9级 |
Screw M10×30GB70.1 10.9 |
3-13-24 |
24 |
A820205001334 |
4 |
管接头 |
Connector |
3-13-25 |
25 |
B230101000050 |
4 |
O形圈 |
O-ring 28.7×3.5JISB2401 |
3-13-26 |
26 |
60234467 |
4 |
管接头 |
Adaptor |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

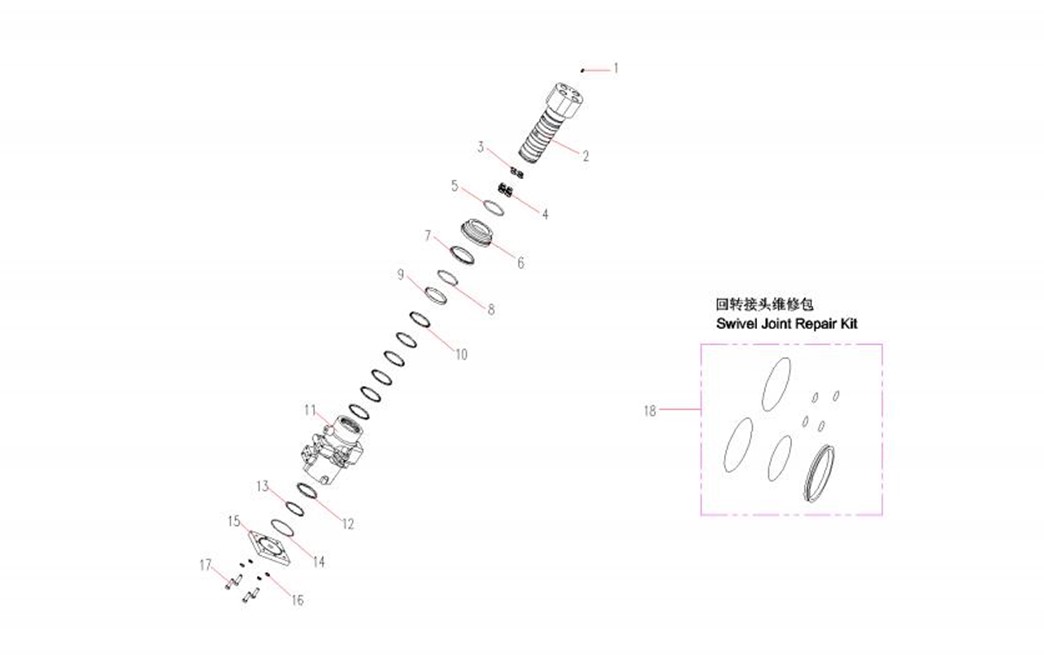

3-15-1 |
1 |
60306072 |
1 |
锥堵 |
Conical plug |
3-15-2 |
2 |
60306073 |
1 |
回转轴 |
Rotary shaft |
3-15-3 |
3 |
60306074 |
4 |
O形圈 |
o-ring |
3-15-4 |
4 |
60306075 |
4 |
堵头 |
Plug |
3-15-5 |
5 |
60306076 |
1 |
O形圈 |
o-ring |
3-15-6 |
6 |
60306077 |
1 |
防尘套 |
Dust Cover |
3-15-7 |
7 |
60306078 |
1 |
防尘圈 |
Dust Ring |
3-15-8 |
8 |
60306079 |
1 |
O形圈 |
o-ring |
3-15-9 |
9 |
60306080 |
1 |
抗磨环 |
Wear-proof rong |
3-15-10 |
10 |
60306081 |
6 |
旋转密封圈 |
Rotary sealing ring |
3-15-11 |
11 |
60306082 |
1 |
回转体 |
Revolving body |
3-15-12 |
12 |
60306083 |
1 |
O形圈 |
o-ring |
3-15-13 |
13 |
60306084 |
1 |
挡板 |
Baffle |
3-15-14 |
14 |
60306085 |
1 |
轴用弹性挡圈 |
Flexible baffle ring for shaft |
3-15-15 |
15 |
60306086 |
1 |
端盖 |
End cover |
3-15-16 |
16 |
60306087 |
4 |
标准型弹簧垫圈 |
Spring washer |
3-15-17 |
17 |
60306088 |
4 |
六角头螺栓 |
Hexagon bolt |
3-15-18 |
18 |
60306104 |
1 |
回转接头维修包 |
Swivel Joint Repair Kit |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

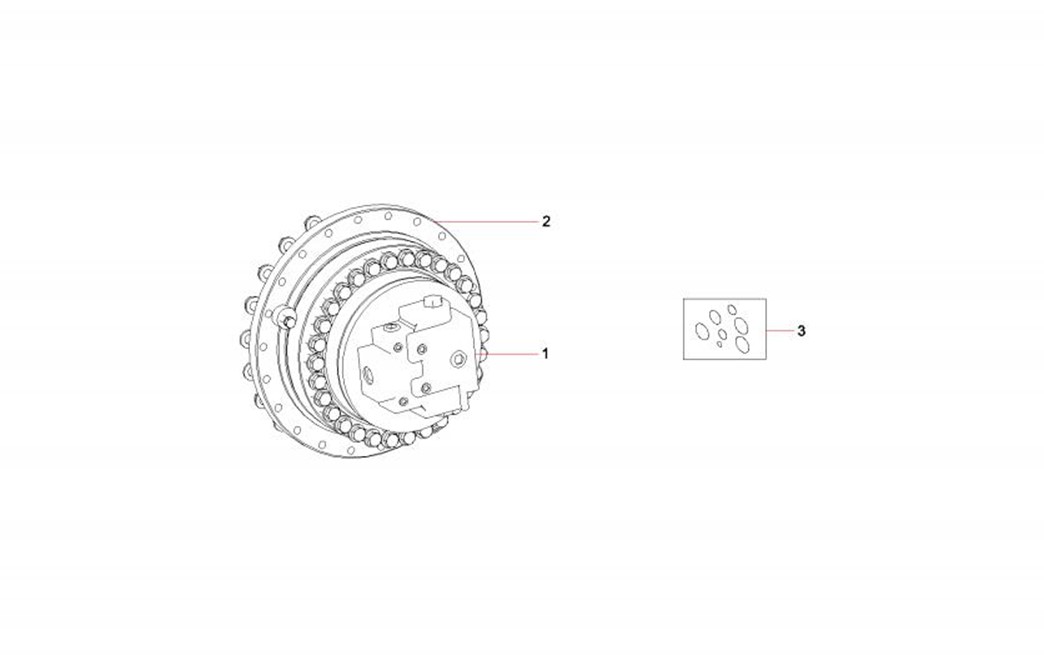

3-17-1 |
1 |
60180067 |
1 |
柱塞马达 |
Motor |
3-17-2 |
2 |
B220800000390 |
1 |
行走减速机总成 |
Reducer GP,travelling |
3-17-3 |
3 |
60204681 |
1 |
减速机维修包 |
Repair Kit |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-19-1 |
1 |
60075430 |
1 |
后盖 |
Cover – Rear |
3-19-2 |
2 |
60075429 |
1 |
缸体 |
Cylinder Block |
3-19-3 |
3 |
60075434 |
1 |
活塞制动片 |
Brake Piston |
3-19-4 |
4 |
60075391 |
1 |
阀板 |
Plate – Valve |
3-19-5 |
5 |
60075463 |
1 |
小弹簧 |
Spring – Small |
3-19-6 |
6 |
60075412 |
1 |
大弹簧 |
Spring – Big |
3-19-7 |
7 |
60075390 |
3 |
单向阀 |
Valve – Check |
3-19-8 |
8 |
60075427 |
1 |
调整垫片 |
Shim |
3-19-9 |
9 |
60075457 |
1 |
限制器 |
Stop |
3-19-10 |
10 |
60075458 |
1 |
限制器 |
Stop |
3-19-11 |
11 |
60075413 |
3 |
单向阀弹簧 |
Spring – Check Valve |
3-19-12 |
12 |
60075474 |
14 |
制动弹簧 |
Spring – Stop |
3-19-13 |
13 |
60075400 |
1 |
滚针轴承 |
Bearing – Needle |
3-19-14 |
14 |
60052088 |
10 |
螺钉M18×50(GB70.1) 12.9级 |
Screw |
3-19-15 |
15 |
60075448 |
1 |
平行销 |
Pin |
3-19-16 |
16 |
B230101000405 |
3 |
O形圈 |
Seal – O – Ring |
3-19-17 |
17 |
A210608000007 |
2 |
O形圈 |
O-ring |
3-19-18 |
18 |
A210608000011 |
3 |
O形圈 |
O-ring |
3-19-19 |
19 |
60015760 |
5 |
制动片 |
Catch |
3-19-20 |
20 |
60019619 |
1 |
O形圈 |
“O” RING |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-21-21 |
21 |
60075396 |
2 |
溢流阀 |
Valve – Relief |
3-21-22 |
22 |
60075395 |
1 |
先导阀 |
Valve – Pilot |
3-21-23 |
23 |
60075397 |
1 |
制动阀 |
Valve |
3-21-24 |
24 |
60075443 |
4 |
螺塞 |
Plug – Screw |
3-21-25 |
25 |
60015810 |
4 |
摩擦片 |
Plate – Friction |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

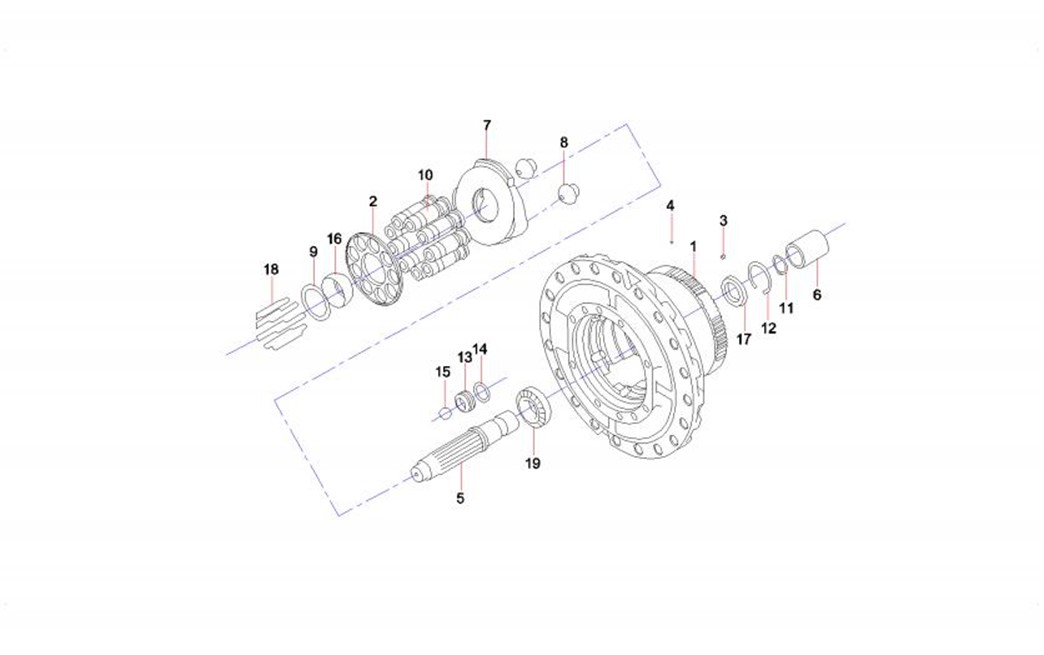

3-23-1 |
1 |
60075436 |
1 |
壳体 |
Housing |
3-23-2 |
2 |
60075421 |
1 |
挡圈 |
Ring – Retaining |
3-23-3 |
3 |
60075442 |
1 |
螺塞 |
Plug |
3-23-4 |
4 |
60075387 |
1 |
膨胀器 |
Expansion Valve |
3-23-5 |
5 |
60075475 |
1 |
轴 |
Shaft |
3-23-6 |
6 |
60075404 |
1 |
联轴器 |
Coupling |
3-23-7 |
7 |
60075465 |
1 |
斜盘 |
Plate – Swash |
3-23-8 |
8 |
60075454 |
2 |
枢轴 |
Pivot |
3-23-9 |
9 |
60075419 |
1 |
弹簧座 |
Seat – Spring |
3-23-10 |
10 |
60075435 |
9 |
活塞总成 |
Piston As |
3-23-11 |
11 |
60075420 |
1 |
挡圈 |
Ring – Retaining |
3-23-12 |
12 |
60075422 |
1 |
挡圈 |
Ring – Retaining |
3-23-13 |
13 |
60075464 |
1 |
斜活塞 |
Piston |
3-23-14 |
14 |
60075433 |
1 |
活塞密封垫 |
Seal – Piston |
3-23-15 |
15 |
60075388 |
1 |
钢球 |
Ball |
3-23-16 |
16 |
60075451 |
1 |
球接头 |
Ball Adaptor |
3-23-17 |
17 |
60075478 |
1 |
油封 |
Seal – Oil |
3-23-18 |
18 |
60075468 |
9 |
缸弹簧 |
Cylinder Srping |
3-23-19 |
19 |
60075402 |
1 |
轴承 |
Bearing |
